第4节 电动机
+
-
一、磁场对通电导线的作用
实验表明:通电导线在磁场中要受到力的作用,力的方向跟电流的方向、磁感线的方向都有关,当电流的方向或者磁感线方向变得相反时,通电导线受力的方向也变得相反(它们的关系符合左手定则)。
想想做做
照下图组装仪器,闭合开关,观察金属棒ab,你看到了什么现象?改变磁场方向或者电流方向(即:调换图中磁体的磁极或者电源的正负极),观察导线的运动方向是否有不同?这些现象说明了什么?
一、磁场对通电导线的作用
想想做做

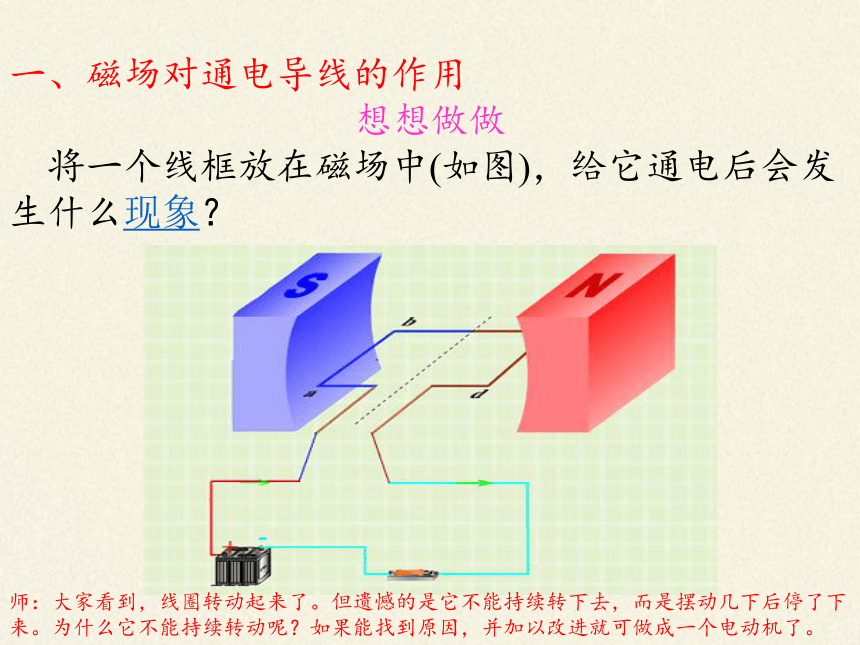

将一个线框放在磁场中(如图),给它通电后会发生什么现象?
师:大家看到,线圈转动起来了。但遗憾的是它不能持续转下去,而是摆动几下后停了下来。为什么它不能持续转动呢?如果能找到原因,并加以改进就可做成一个电动机了。
二、电动机(换电流和模型)
师:结合下图我们先来分析线框不能转动的原因。师:……通过刚才的分析,我们知道了线框转动的原因,但为什么不能持续转下去呢?大家继续看,当线圈转到这个位置时,两个力就平衡了,我们把这个位置叫平衡位置,这时力就不再维持它向前转动了。更糟糕的是由于惯性线圈跨过这个位置后,由于线圈中的电流方向和磁场方向没有发生改变致使它受力的方向没有改变,因此力会阻碍它继续向前转动,最终停止在平衡位置。师:那么怎样来解决这一问题,使线框能持续转动呢?生:线框每转过平衡后,就改变一次电流的方向或磁场的方向。师:为了改变电流的方向,有一个巧妙的设计,即用两个铜……它们的作用就是改变电流,因此叫换向器.

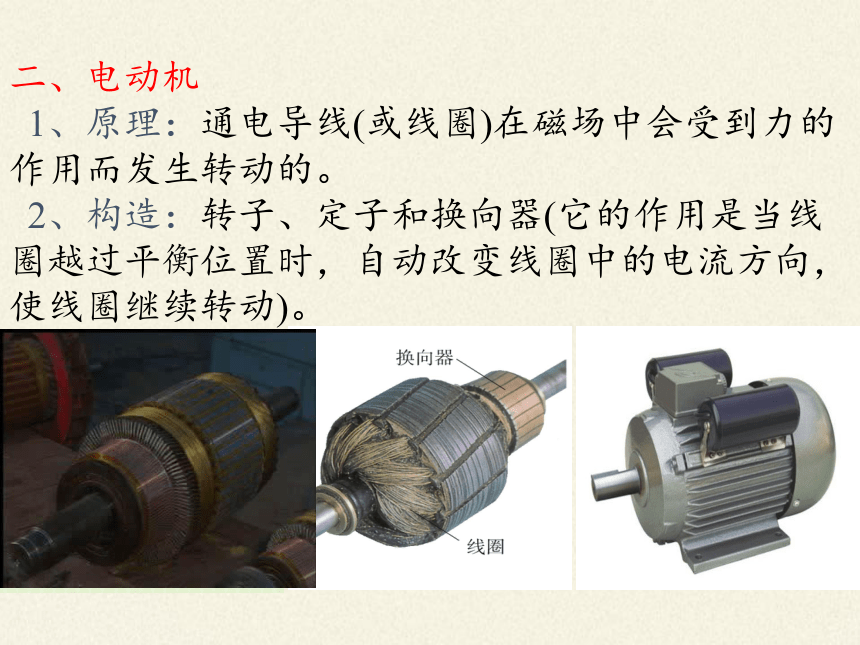

二、电动机
1、原理:通电导线(或线圈)在磁场中会受到力的作用而发生转动的。
2、构造:转子、定子和换向器(它的作用是当线圈越过平衡位置时,自动改变线圈中的电流方向,使线圈继续转动)。

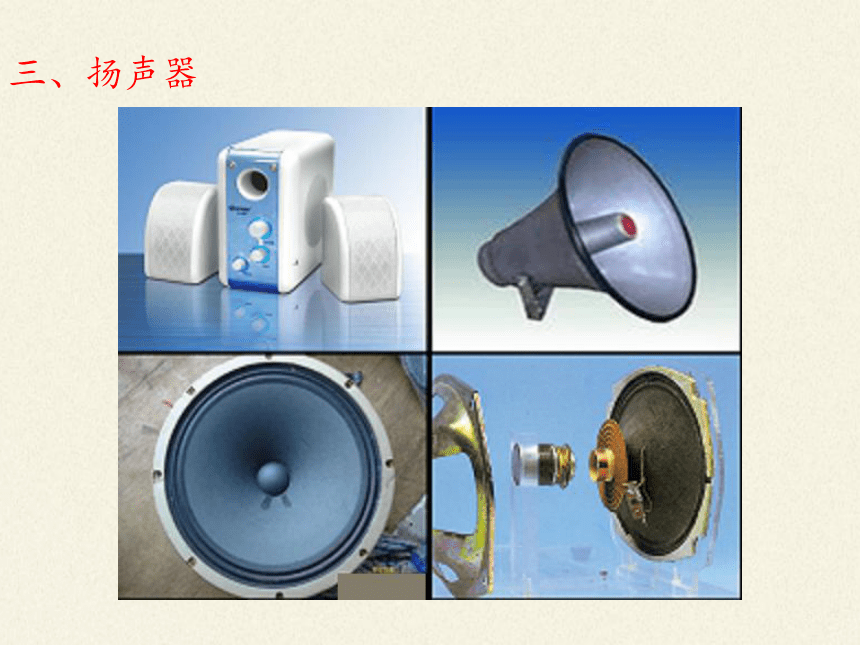

三、扬声器

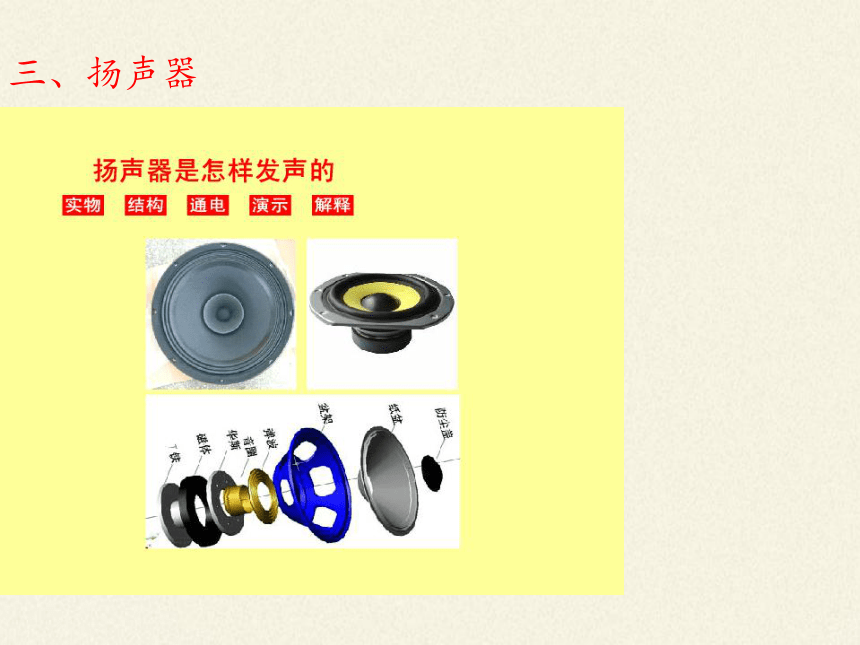

三、扬声器
小结 电动机
一、电动机
1、原理:通电线圈在磁场中要受到力的作用而发生转动的。
2、构造:转子、定子和换向器(它的作用是当线圈越过平衡位置时,自动改变线圈中的电流方向,使线圈继续转动)。
二、扬声器
练习:课堂练习、课后练习。
合作愉快,再见!
返回
通电线圈在磁场中会怎样呢?
返回
怎样使通电线圈在磁场中持续转动起来呢?
电动机
返回
1、以下的用电器中,属于利用“通电导线在磁场中受磁场力的作用”原理工作的是( )
A、电炉 B、电风扇 C、白炽灯 D、电热毯
2、下图是演示“通电导线在磁场中受到力”的实验,下列做法可以改变导线受力方向的是( )
A、增大电流的大小。
B、增强蹄形磁铁的磁性。
C、对调磁极同时改变电流方向。
D、只改变电流方向。
3、直流电动机中,可以使线圈一转过平衡位置就自动改变线圈中电流方向的装置是( )
A、线圈 B、铜环 C、换向器 D、电刷
B
D
C
4、小明将直流电动机模型接入电路,闭合开关后,发现电动机不工作。他用手轻轻地碰了一下线圈后,直流电动机模型开始正常转动,其原因可能是( )
A.直流电动机的铜半环与电刷接触不良     B.线圈刚好处于平衡位置
C.电源电压太低    D.线圈中的电流太小
5、小明安装好直流电动机模型,通电后电动机正常运转,她还想使电动机的转速加快,可采用的方法是 (?? )
A、增大电流 ?????????B、减小电流
C、对调电源正负两极? D、对调磁体南北两极
B
A
6、在下述情况发生的过程中,电能转化为机械能的是( )
A、电动机运转?? B、电熨斗熨烫衣服
C、发电机发电?? D、蓄电池向外供电
返回
A
