三、欧姆定律
温故知新：
影响电路中电流大小的因素
1.电路两端的电压
2.连接在电路中的导体的电阻

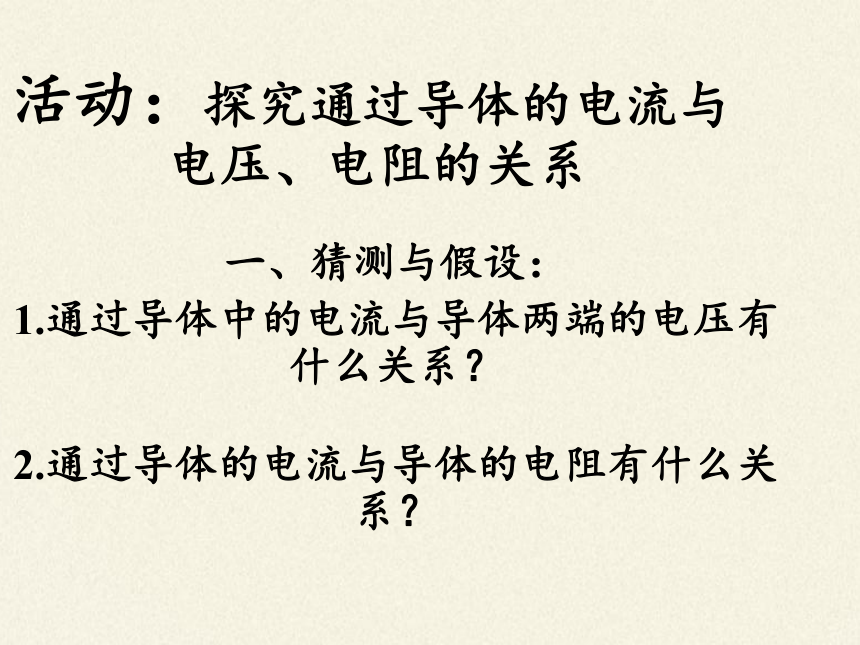

活动：探究通过导体的电流与
　　　电压、电阻的关系
一、猜测与假设：
1.通过导体中的电流与导体两端的电压有什么关系？
2.通过导体的电流与导体的电阻有什么关系？
二、设计实验：
1.要探究电流和电压的关系应该怎么办？
可以保持_____不变，改变________________，再看电流怎么变化。
2.画出你设计电路图
电阻
电阻两端的电压
A
V
R
3.器材：
4.连接电路应注意的问题
●开关应处于_______状态；
断开
最大
正负
量程
●滑动变阻器的滑片处于阻值____ 位置；
●认清电压表、电流表的__ ___接线柱；
●电压表、电流表的______选择要正确；
三、设计记录数据表格并进行实验
1.研究电流与电压的关系：
R＝_____Ω
　　结论：在电阻一定时，通过导体的电流与导体两端的电压成__________。
正比
次序
电阻= 欧
电压U（伏）
电流I（安）
1
2
3
在该实验中滑动变阻器的作用是什么？
改变电阻两端的电压（使电阻两端电压成整数倍变化）
10
10
0.04
0.08
0.12
0.4
0.8
1.2
可以保持_____不变，改变_____________，再看电流怎么变化。
四、研究电流与电阻的关系：
2.电路图
1.要研究电流和电阻的关系，应该怎么办？
电压
电阻的大小
3.设计记录数据表格并进行实验
U＝_______V
5.结论：在电压一定时，导体中的电流跟导体的电阻成_______。
反比
次序
电压= 伏
电阻R（欧）
电流I（安）
1
2
3
4.在该实验中滑动变阻器的作用是什么？
使电阻两端电压保持不变。
1.5
1.5
5
10
15
0.3
0.15
0.1
导体中的电流跟导体两端的电压成正比,
跟导体的电阻成反比
综合以上两个方面的因素,我们得到如下结论：
实验结论：　　
——欧姆定律
1.当电阻一定时，导体中的电流跟导体
两端的电压成正比
2.当电压一定时，导体中的电流跟导体的电阻成反比.
缅怀
欧姆，1787年出生于德国。小时候受锁匠的父亲的影响喜欢动手，由于家境贫寒，早年不得不边做家庭教师边做科研，条件非常艰难，没有图书没有器材，没有机会和科学家接触，一切都得独立做，然而不懈努力换来的一次次发现，一次次成果，却被当时的科学界所否定和不屑。但不屈的他抱着“在乌云和尘埃之后的真理之光最终会投射出来”的坚定信念，最终于1827年发现了让世界震惊的欧姆定律
公式：
U
欧姆定律
I=
R
注意：
公式中I 用_____作为单位；U 用_____作为单位；电阻R用_____作为单位。
V
?
A
2.公式中的三个物理量具有同一性，即必须是同一段电路上的电流、电压和电阻。
3.欧姆定律既适用于部分电路，也适用于整条电路。
U
I
R
U
I
R
I=U/R
R = U / I跟I = U / R相似，那能否认为导体电阻跟导体两端电压成正比，跟通过导体的电流成反比？
U=IR
R=U/I
想一想
导体的电阻是导体本身固有的一种性质，导体电阻的大小是由导体的长度、横截面积和材料决定的，当电阻两端电压改变时，通过它的电流也成正比例改变，而电压与电流比值（即电阻）不变，是一个定值（可以看出电阻的大小等于电压与电流的比值），故电阻跟电压、电流无关，不存在正、反比的关系。所以R=U／I，只能用来计算电阻的大小，而不能用作电阻的定义式 。
家庭中通常使用的是交流电，当通过交流电的电流达到50毫安时，就会导致人体呼吸麻痹、心室颤动。假定某人身体的电阻为２千欧，算一算，通过50毫安电流时电压是多大？
从物理走进生活:
由I=U/R得：
U=IR=0.05A×2000?=100V
答：略
解：已知：R=2000? I=0.05A
　　求：U=？　
试一试
1.欧姆定律的内容是什么？
2.欧姆定律的表达式是什
么？有哪些变换公式？
3.本节课我们主要应用
了哪种研究问题的
方法？
小结
