第4节　光的折射
为什么池水看起来比实际的要浅？
导入新课

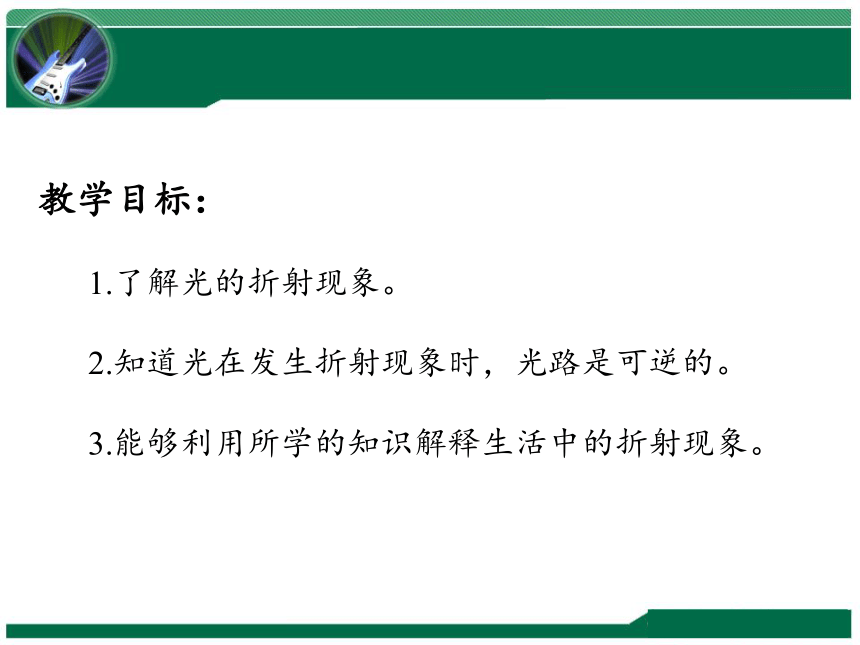

教学目标：
1.了解光的折射现象。
2.知道光在发生折射现象时，光路是可逆的。
3.能够利用所学的知识解释生活中的折射现象。

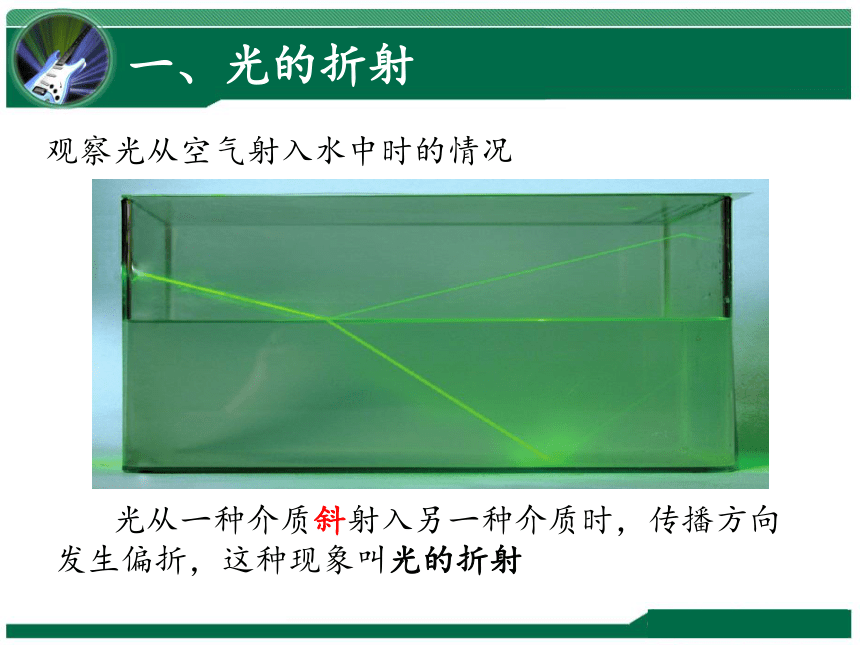

观察光从空气射入水中时的情况
一、光的折射
光从一种介质斜射入另一种介质时，传播方向发生偏折，这种现象叫光的折射

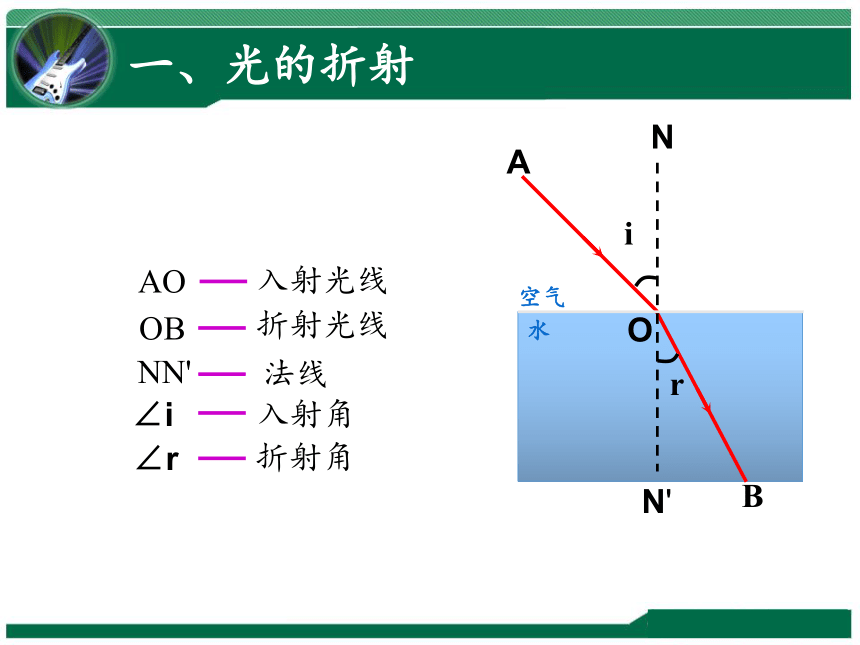

i
r
A
O
B
N
N'
空气
水
入射光线
AO
折射光线
OB
法线
NN'
入射角
折射角
∠i
∠r

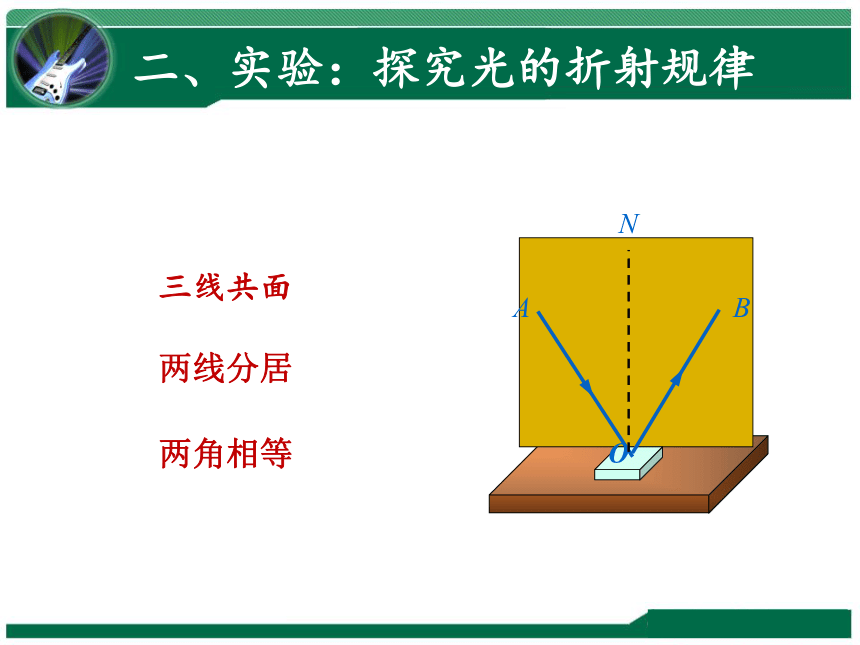

一、光的折射
A
O
N
B
三线共面
两角相等
二、实验：探究光的折射规律
两线分居
2. 折射光线、入射光线分居在法 线两侧
1. 折射光线、入射光线、法线在
同一平面内

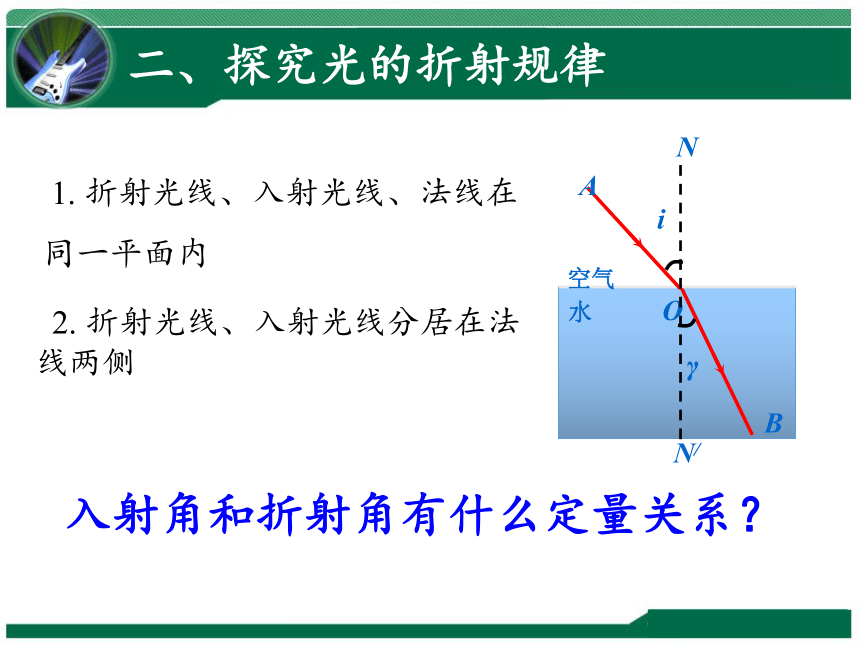

二、探究光的折射规律
入射角和折射角有什么定量关系？
i
γ
B
空气
水
A
O
N
N/
二、实验：探究光的折射规律

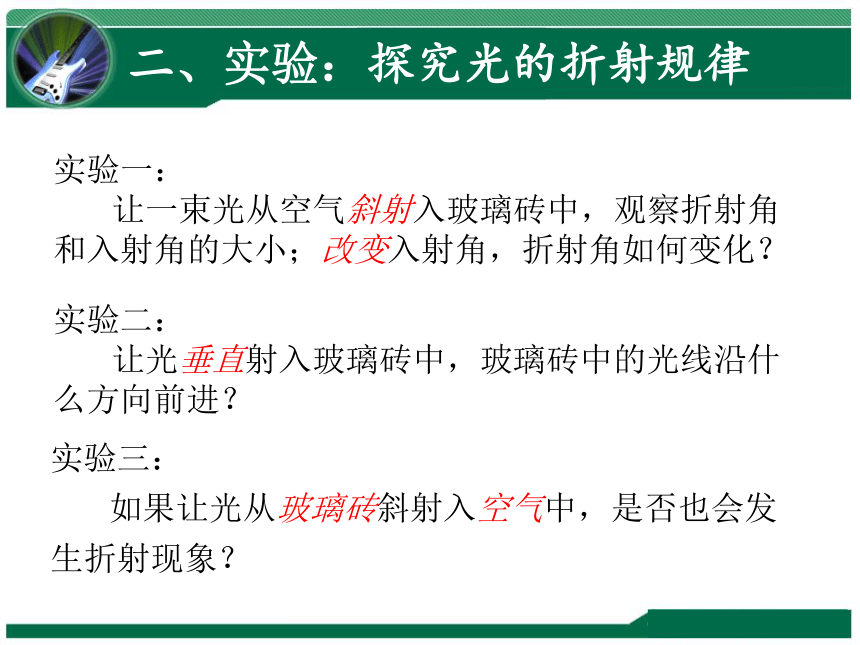

实验一：
让一束光从空气斜射入玻璃砖中，观察折射角
和入射角的大小；改变入射角，折射角如何变化？
实验二：
让光垂直射入玻璃砖中，玻璃砖中的光线沿什么方向前进？
实验三：
如果让光从玻璃砖斜射入空气中，是否也会发
生折射现象？

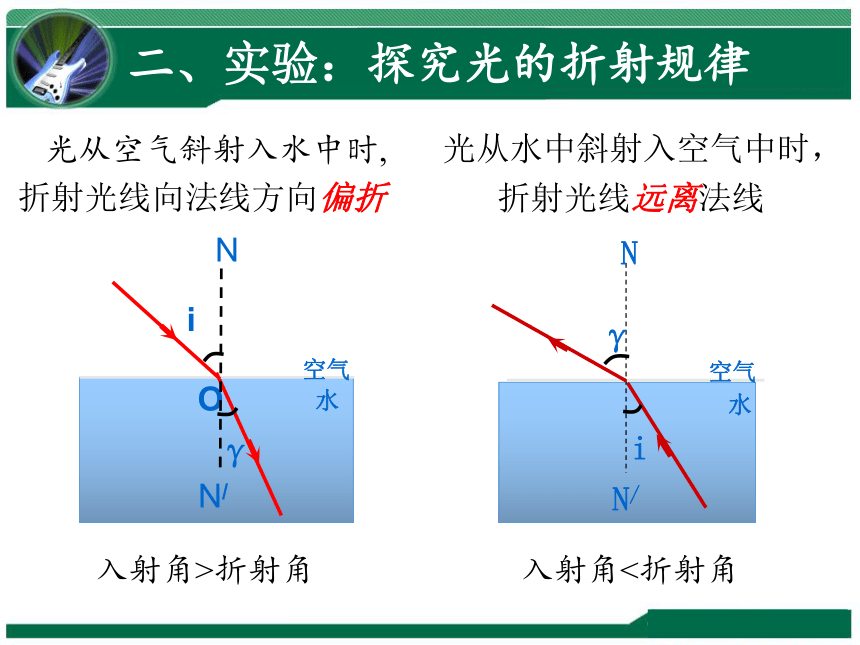

光垂直射入水中时,
空气
水
光从空气斜射入水中时,
二、实验：探究光的折射规律
折射光线向法线方向偏折
传播方向不变
i
γ
空气
O
N
N/
水
入射角>折射角
入射角<折射角
光从水中斜射入空气中时，
空气
N
N/
γ
i
水
折射光线远离法线
二、实验：探究光的折射规律
空气
水
入射光线
折射光线
在光的折射现象中，光路是可逆的。
二、实验：探究光的折射规律
三、生活中的折射现象
法线
筷子反射的光线在水面处发生折射后进入眼睛
三、生活中的折射现象
三、生活中的折射现象
海市蜃楼
三、生活中的折射现象
课堂检测
1. 下列现象由光的折射形成的是（　　）
A．桥在水中形成“倒影”
B．手在灯光下形成影子
C．池水看起来比实际浅
D．汽车后视镜可扩大视野
2. 如图所示，正确表示光从水斜射入空气中的光路是（　　）
C
A
四、课堂检测
四、课堂检测
3. 在平静的湖面，有时候可以看到“云在水中飘，鱼在云上游”的情景，以下对该现象的分析正确的是 （ ）
A．看到水中的云，是因为光折射入水中形成的
B．看到水中的鱼，是因为光的反射造成的
C．看到水中的云和鱼都是虚像
D．看到水中的鱼不是虚像，水中的云是虚像
C
一 、光的折射
1 概念
2 光路图
二、光的折射规律
三、生活中的折射现象
1 筷子变弯了
2 鱼在哪里
3 海市蜃楼
课堂小结
