第3节　凸透镜成像的规律

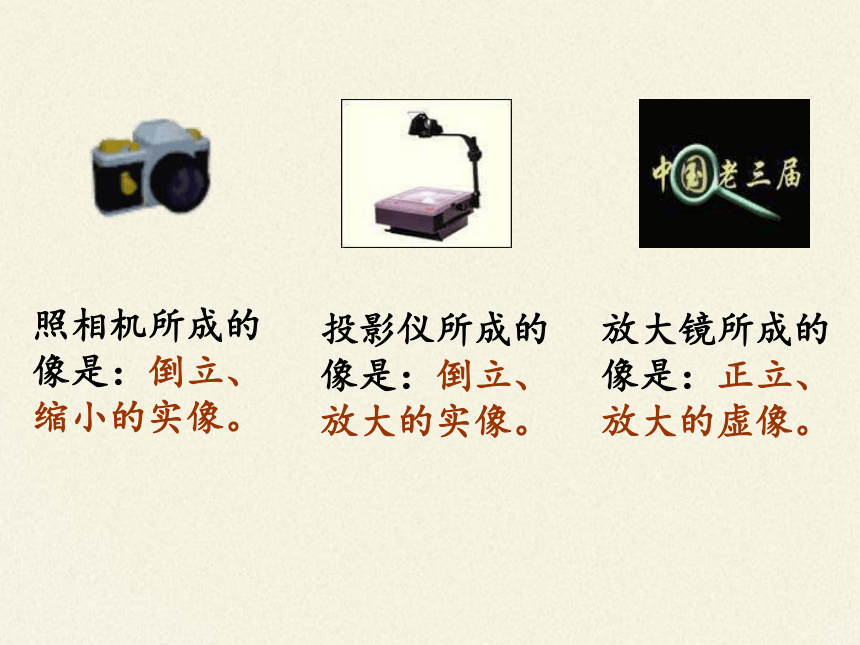

放大镜所成的像是：正立、放大的虚像。
照相机所成的像是：倒立、缩小的实像。
投影仪所成的像是：倒立、放大的实像。

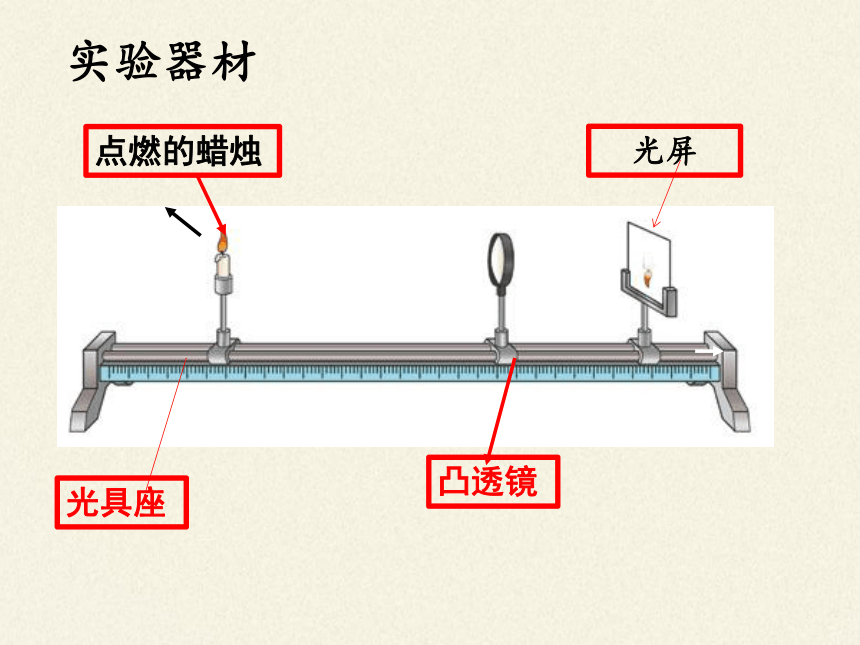

点燃的蜡烛
凸透镜
光屏
光具座
实验器材

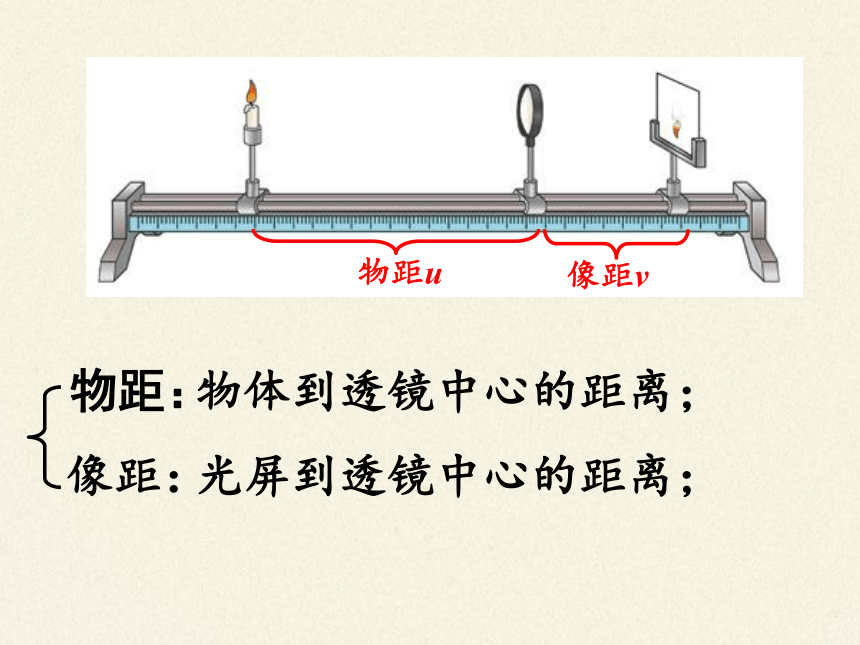

物距u
像距v
物体到透镜中心的距离；
像距：
光屏到透镜中心的距离；
物距：

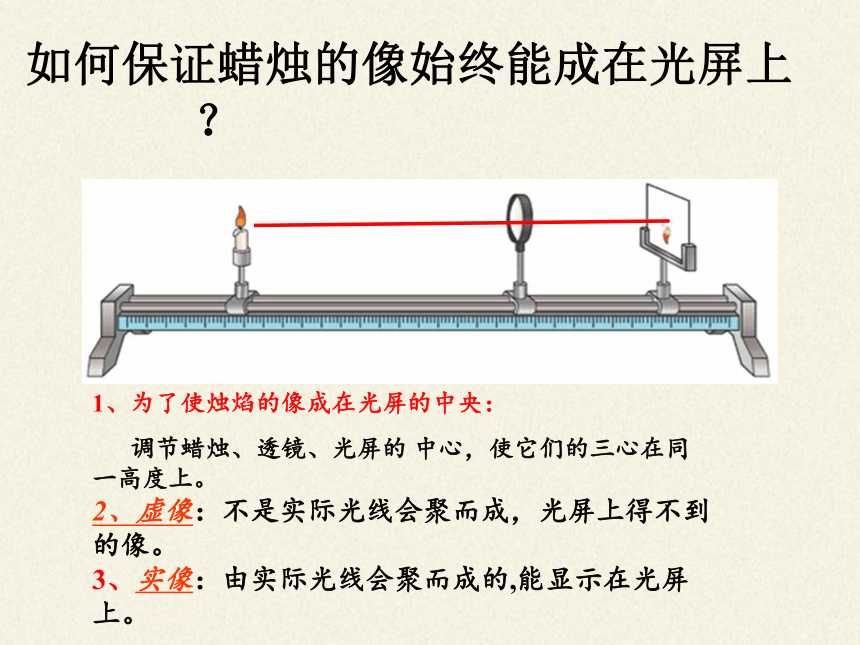

如何保证蜡烛的像始终能成在光屏上？
1、为了使烛焰的像成在光屏的中央：
调节蜡烛、透镜、光屏的 中心，使它们的三心在同一高度上。
2、虚像：不是实际光线会聚而成，光屏上得不到的像。
3、实像：由实际光线会聚而成的,能显示在光屏上。

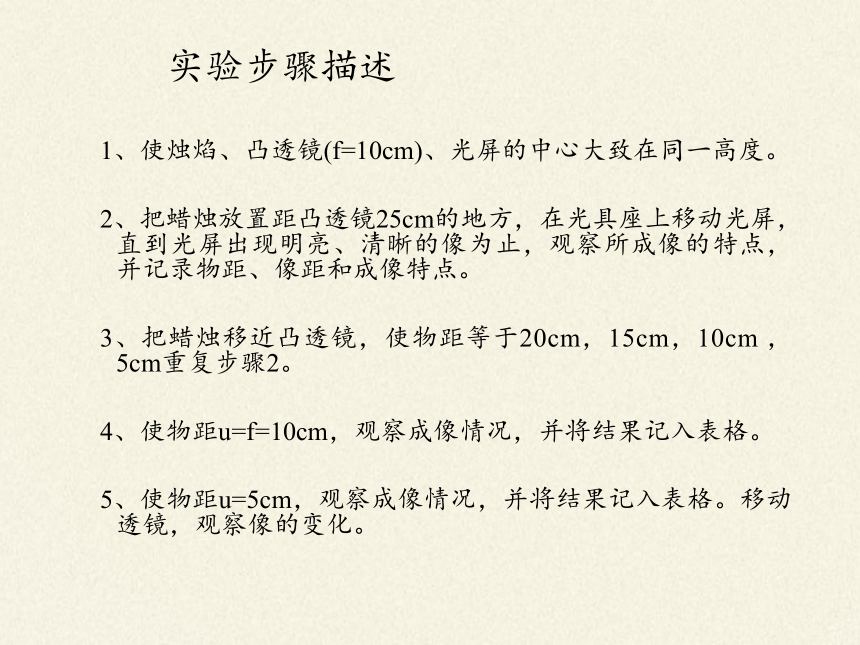

实验步骤描述
1、使烛焰、凸透镜(f=10cm)、光屏的中心大致在同一高度。
2、把蜡烛放置距凸透镜25cm的地方，在光具座上移动光屏，直到光屏出现明亮、清晰的像为止，观察所成像的特点，并记录物距、像距和成像特点。
3、把蜡烛移近凸透镜，使物距等于20cm，15cm，10cm ，5cm重复步骤2。
4、使物距u=f=10cm，观察成像情况，并将结果记入表格。
5、使物距u=5cm，观察成像情况，并将结果记入表格。移动透镜，观察像的变化。

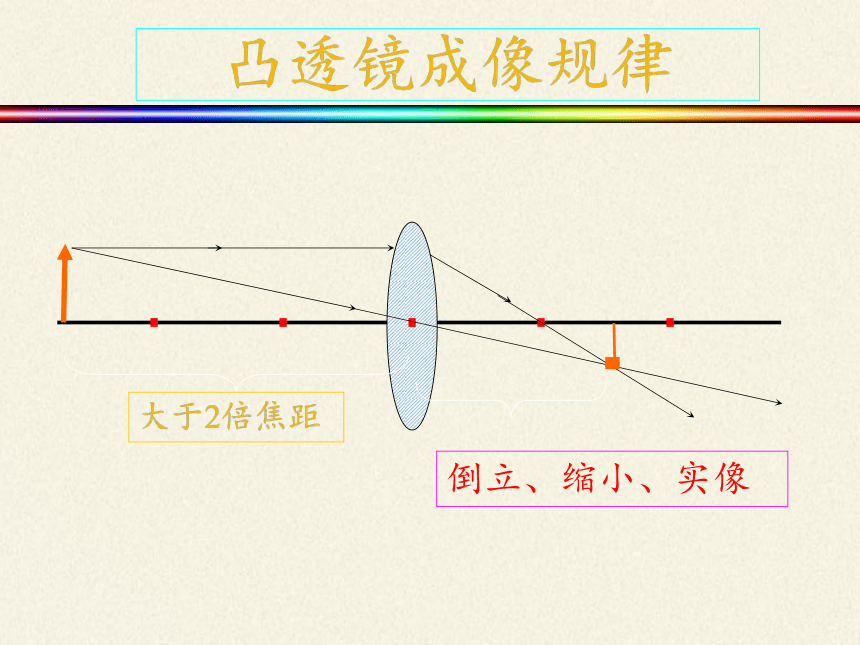

凸透镜成像规律
大于2倍焦距
倒立、缩小、实像

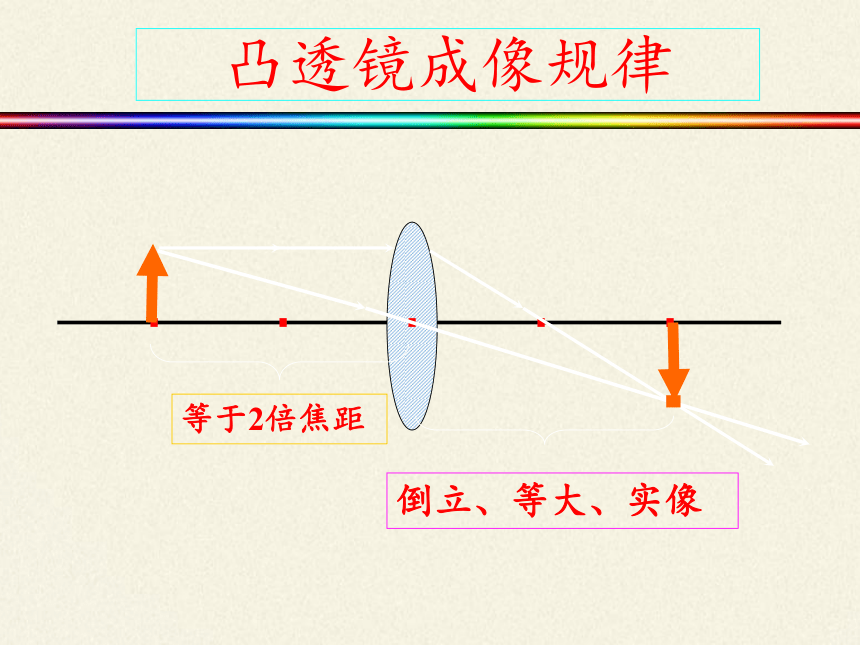

凸透镜成像规律
等于2倍焦距
倒立、等大、实像

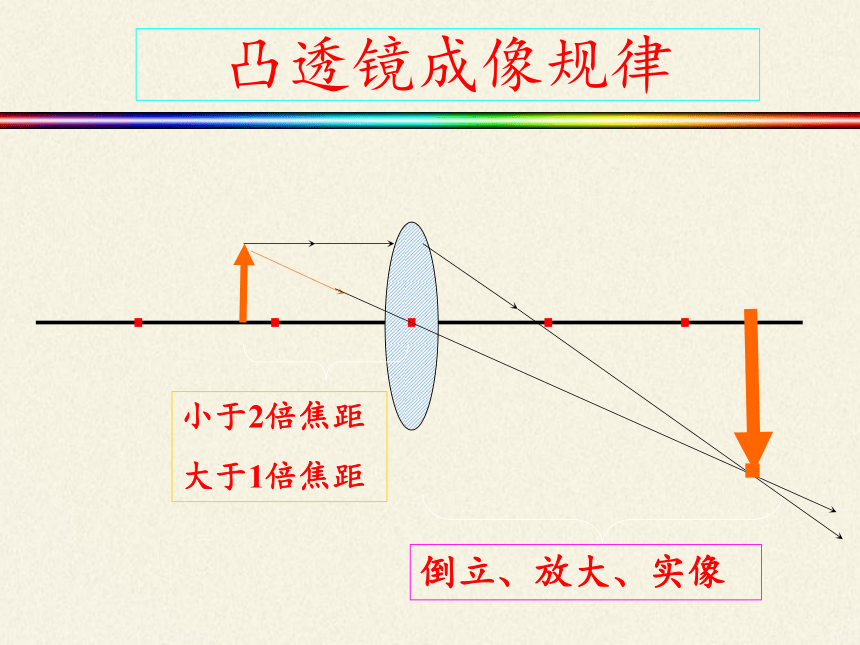

凸透镜成像规律
小于2倍焦距
大于1倍焦距
倒立、放大、实像
凸透镜成像规律
等于1倍焦距
不 成 像
凸透镜成像规律
小于1倍焦距
正立、放大、虚像
物距（u）
像的性质
应用
倒立或正立
放大或缩小
实像或虚像
像距（ v）
一束平行光
实像点
V=f
测凸透镜焦距
u＞2f
倒立
缩小
实像
f＜v＜2f
照相机
u＝2f
倒立
等大
实像
v＝2f
f＜u＜2f
倒立
放大
实像
v＞2f
投影仪
u＝f
不成像、得到一束平行光
u＜f
正立
放大
虚像
放大镜
凸透镜成像的规律
分析与论证：
1、像的虚实：凸透镜在什么条件下成实像？在什么
条件下会成虚像？
2、像的大小：凸透镜在什么条件下成缩小的实像？
在什么条件下成放大的实像？
有没有缩小的虚像？
3、像的正倒：凸透镜所成的像有没有正立的实像？
有没有倒立的虚像？
交流合作
实验思考
3、当成实像时，如用手挡住透镜的上半部，猜一猜，光屏上的像可能有什么变化？
F
F
f
能成完整的像，像变暗了。
实验拓展
1、在实验中，你能发现实像和虚像的分界点在什么位置吗？
2、在实验中，你能发现放大的像和缩小的像的分界点在什么位置吗？
焦点是实像和虚像的分界点
二倍焦距是缩小像和放大像的分界点
交流合作
实验思考
1、什么情况下像和物体在凸透镜两侧？
什么情况下像和物体在凸透镜同侧？
成实像时物像异侧
成虚像时物像同侧
交流合作
实验思考
2、当凸透镜成实像时，随着物距的减少，像距是怎样变化的？
物距减少 像距增大
即物像同方向移动
像跟着物体在移动
凸透镜成像规律记忆口诀
分界点：一倍焦距分虚实，二倍焦距分大小；
实像的变化：实像与物异侧倒，物近像远像变大；
虚像的变化：虚像与物同侧正，物近像近像变小
随堂练习
1、做凸透镜成像实验时，首先应将凸透镜的光心、蜡烛的烛焰、光屏的中心放在（ ）。
2 、小明同学把一个凸透镜放在太阳光下，用一张白纸在透镜的下方找到一个亮点，测得这个亮点到凸透镜的距离为10cm，则此凸透镜的焦距为 （ ）。
同一高度
10cm
3、如图所示，保持凸透镜的位置不变，先后
把烛焰放在a、b、c、d、e各点，并分别调整光
屏的位置。则：
（1）把烛焰放在 点，屏上出现的像最大；
（2）把烛焰放在 点，屏上出现的像最小。
a
b
c
d
e
F
F
f
2f
c
a
a
b
c
d
e
F
F
f
2f
（3）把烛焰放在 点，屏上出现清晰的像时，
屏距凸透镜最远。
（4）把烛焰放在 点，屏上不会出现像。
c
d e
4、 在利用蜡烛研究凸透镜成像的实验中
凸透镜的焦距是10cm，点燃的蜡烛放在距
凸透镜15cm处，在凸透镜另一侧的光屏上
观察到了蜡烛清晰的像，这个像一定是（ ）
A 倒立放大的实像
B 倒立缩小的实像
C 正立放大的实像
D 正立放大的虚像
A
5、无限远处的太阳光垂直射在凸透镜上，则（ ）
A．成像在2倍焦距处　　　　　
B．成像在焦点上
C．成像在焦点内　　　　　 　　
D．不成像
B
6、用圆形的鱼缸或透明的罐头瓶养鱼，从侧面观赏缸内的鱼，你看到的那条鱼是（ ）
A．实物 　　　　　　　　　　 　
B．等大的实像
C．放大的实像　　　　　　　　
D．放大的虚像
D
7、某学生在做凸透镜成像实验时，若发现在距透镜20cm处的光屏上有一个倒立等大的像，则此透镜的焦距为（ ）
A．10cm　　　 B．6cm　　　
C．25cm　　　 D．无法确定
A
8、将一物体放在凸透镜前，使物距依次为6cm，18cm和24cm，分别得到放大的虚像、放大的实像和缩小的实像，则凸透镜的焦距f满足关系式（ ）
A．f<6cm　　　　　　　　　
B．6cmC．9cmD．18cmC
布置作业：

1、认真完成本节配套练习。
2、写一份实验报告。
