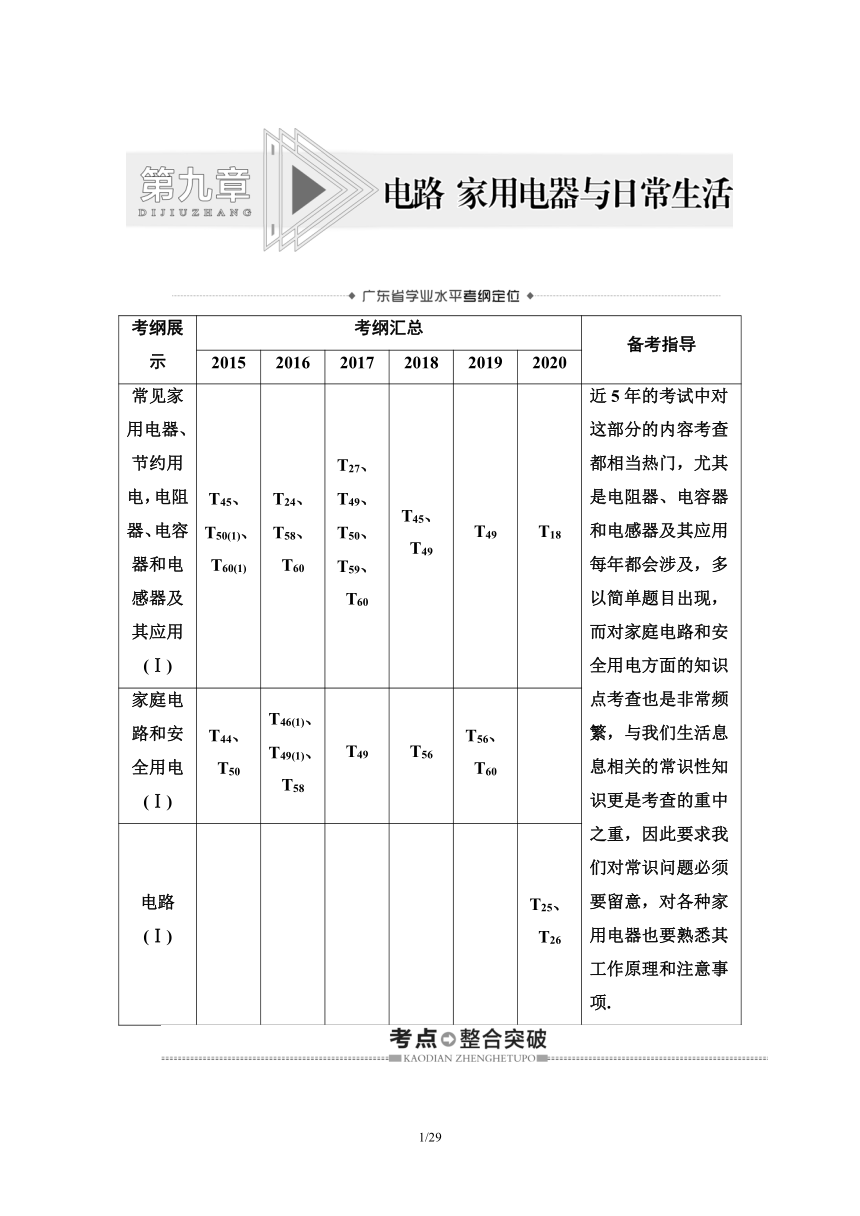

广东学业水平测试物理 第9章 电路 家用电器与日常生活

考纲展示 考纲汇总 备考指导
2015 2016 2017 2018 2019 2020
常见家用电器、节约用电，电阻器、电容器和电感器及其应用(Ⅰ) T45、
T50(1)、
T60(1) T24、
T58、
T60 T27、T49、
T50、T59、
T60 T45、T49 T49 T18 近5年的考试中对这部分的内容考查都相当热门，尤其是电阻器、电容器和电感器及其应用每年都会涉及，多以简单题目出现，而对家庭电路和安全用电方面的知识点考查也是非常频繁，与我们生活息息相关的常识性知识更是考查的重中之重，因此要求我们对常识问题必须要留意，对各种家用电器也要熟悉其工作原理和注意事项.
家庭电路和安全用电(Ⅰ) T44、T50 T46(1)、
T49(1)、T58 T49 T56 T56、T60

电路(Ⅰ)




T25、T26

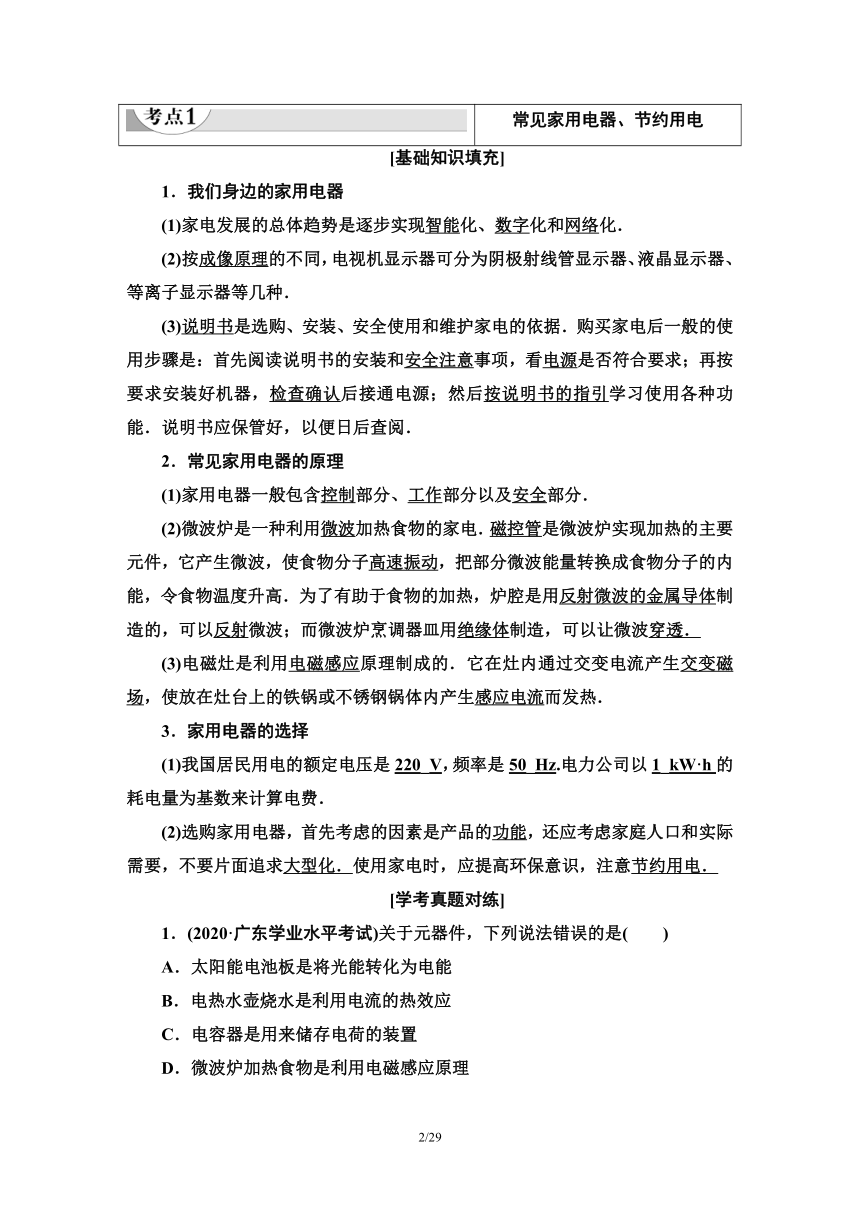

常见家用电器、节约用电
[基础知识填充]
1．我们身边的家用电器
(1)家电发展的总体趋势是逐步实现智能化、数字化和网络化．
(2)按成像原理的不同，电视机显示器可分为阴极射线管显示器、液晶显示器、等离子显示器等几种．
(3)说明书是选购、安装、安全使用和维护家电的依据．购买家电后一般的使用步骤是：首先阅读说明书的安装和安全注意事项，看电源是否符合要求；再按要求安装好机器，检查确认后接通电源；然后按说明书的指引学习使用各种功能．说明书应保管好，以便日后查阅．
2．常见家用电器的原理
(1)家用电器一般包含控制部分、工作部分以及安全部分．
(2)微波炉是一种利用微波加热食物的家电．磁控管是微波炉实现加热的主要元件，它产生微波，使食物分子高速振动，把部分微波能量转换成食物分子的内能，令食物温度升高．为了有助于食物的加热，炉腔是用反射微波的金属导体制造的，可以反射微波；而微波炉烹调器皿用绝缘体制造，可以让微波穿透．
(3)电磁灶是利用电磁感应原理制成的．它在灶内通过交变电流产生交变磁场，使放在灶台上的铁锅或不锈钢锅体内产生感应电流而发热．
3．家用电器的选择
(1)我国居民用电的额定电压是220_V，频率是50_Hz.电力公司以1_kW·h的耗电量为基数来计算电费．
(2)选购家用电器，首先考虑的因素是产品的功能，还应考虑家庭人口和实际需要，不要片面追求大型化．使用家电时，应提高环保意识，注意节约用电．
[学考真题对练]
1．(2020·广东学业水平考试)关于元器件，下列说法错误的是(　　)
A．太阳能电池板是将光能转化为电能
B．电热水壶烧水是利用电流的热效应
C．电容器是用来储存电荷的装置
D．微波炉加热食物是利用电磁感应原理
[答案]　D

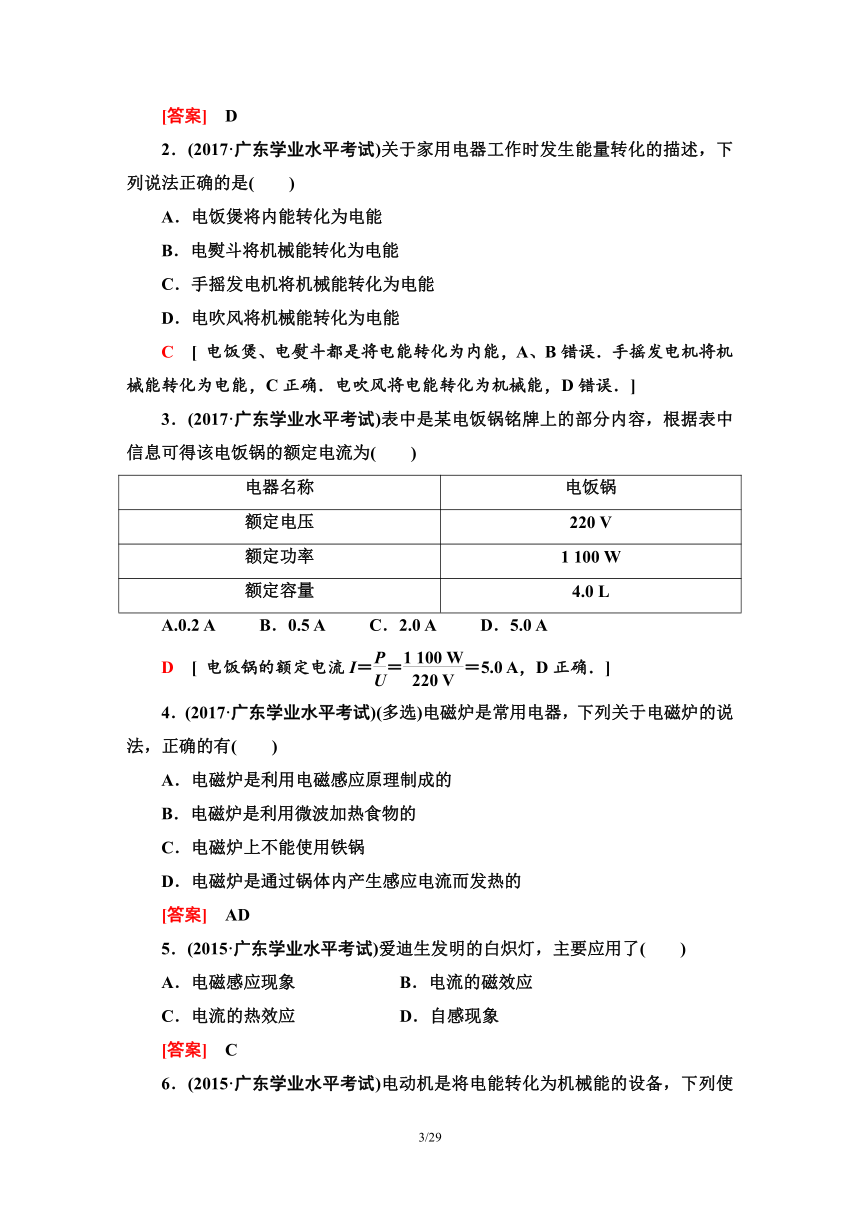

2．(2017·广东学业水平考试)关于家用电器工作时发生能量转化的描述，下列说法正确的是(　　)
A．电饭煲将内能转化为电能
B．电熨斗将机械能转化为电能
C．手摇发电机将机械能转化为电能
D．电吹风将机械能转化为电能
C　[ 电饭煲、电熨斗都是将电能转化为内能，A、B错误．手摇发电机将机械能转化为电能，C正确．电吹风将电能转化为机械能，D错误．]
3．(2017·广东学业水平考试)表中是某电饭锅铭牌上的部分内容，根据表中信息可得该电饭锅的额定电流为(　　)
电器名称 电饭锅
额定电压 220 V
额定功率 1 100 W
额定容量 4.0 L
A.0.2 A　 　B．0.5 A　 　C．2.0 A　 　D．5.0 A
D　[ 电饭锅的额定电流I＝＝＝5.0 A，D正确．]
4．(2017·广东学业水平考试)(多选)电磁炉是常用电器，下列关于电磁炉的说法，正确的有(　　)
A．电磁炉是利用电磁感应原理制成的
B．电磁炉是利用微波加热食物的
C．电磁炉上不能使用铁锅
D．电磁炉是通过锅体内产生感应电流而发热的
[答案]　AD
5．(2015·广东学业水平考试)爱迪生发明的白炽灯，主要应用了(　　)
A．电磁感应现象 B．电流的磁效应
C．电流的热效应 D．自感现象
[答案]　C
6．(2015·广东学业水平考试)电动机是将电能转化为机械能的设备，下列使用了电动机的电器是(　　)
A．电风扇 B．电热毯
C．日光灯 D．家用电热水壶
[答案]　A
7．(2015·广东学业水平考试1月)(多选)电磁炉在炉内由交变电流产生交变磁场，使放在炉上的金属锅体内产生感应电流而发热，从而加热食品．电磁炉的工作利用了(　　)
A．电流的热效应 B．静电现象
C．电磁感应原理 D．磁场对电流的作用
[答案]　AC

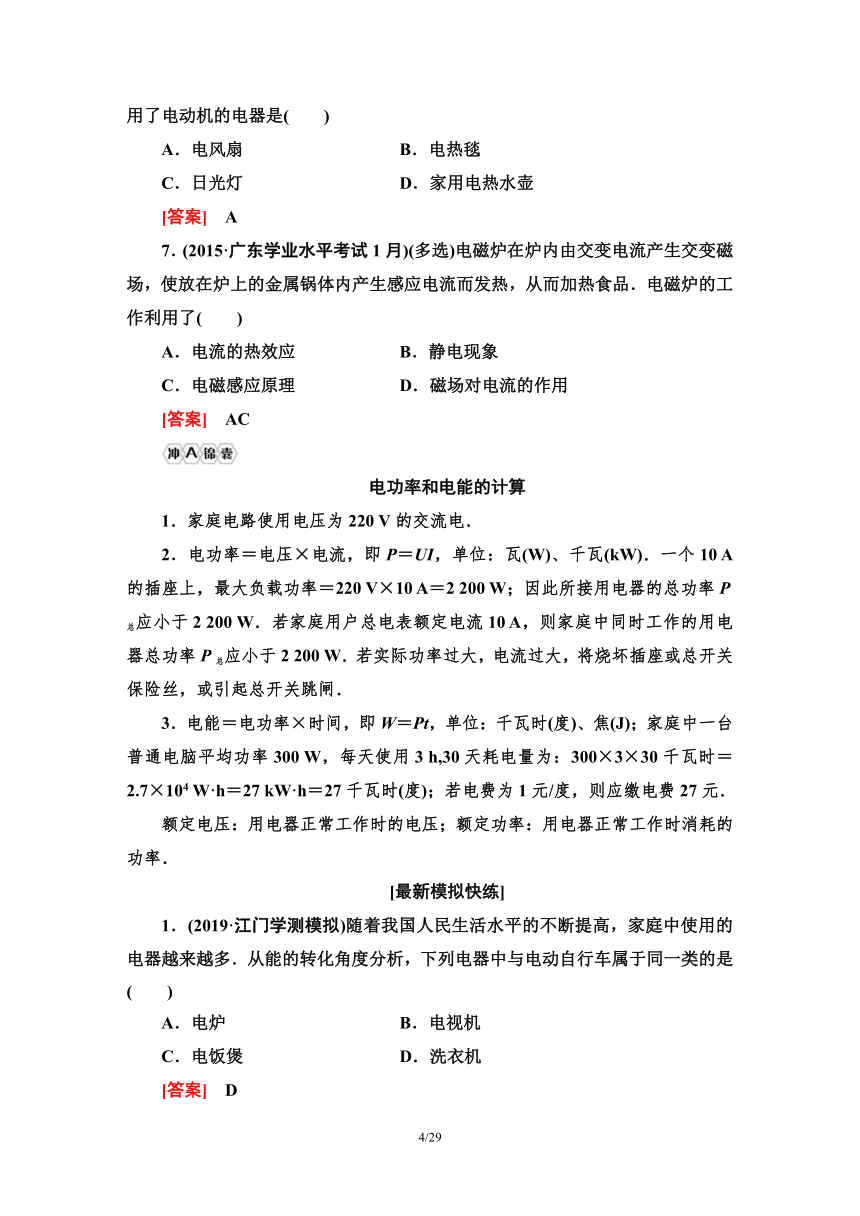

电功率和电能的计算
1．家庭电路使用电压为220 V的交流电．
2．电功率＝电压×电流，即P＝UI，单位：瓦(W)、千瓦(kW)．一个10 A的插座上，最大负载功率＝220 V×10 A＝2 200 W；因此所接用电器的总功率P总应小于2 200 W．若家庭用户总电表额定电流10 A，则家庭中同时工作的用电器总功率P总应小于2 200 W．若实际功率过大，电流过大，将烧坏插座或总开关保险丝，或引起总开关跳闸．
3．电能＝电功率×时间，即W＝Pt，单位：千瓦时(度)、焦(J)；家庭中一台普通电脑平均功率300 W，每天使用3 h,30天耗电量为：300×3×30千瓦时＝2.7×104 W·h＝27 kW·h＝27千瓦时(度)；若电费为1元/度，则应缴电费27元．
额定电压：用电器正常工作时的电压；额定功率：用电器正常工作时消耗的功率．
[最新模拟快练]
1．(2019·江门学测模拟)随着我国人民生活水平的不断提高，家庭中使用的电器越来越多．从能的转化角度分析，下列电器中与电动自行车属于同一类的是(　　)
A．电炉 B．电视机
C．电饭煲 D．洗衣机
[答案]　D

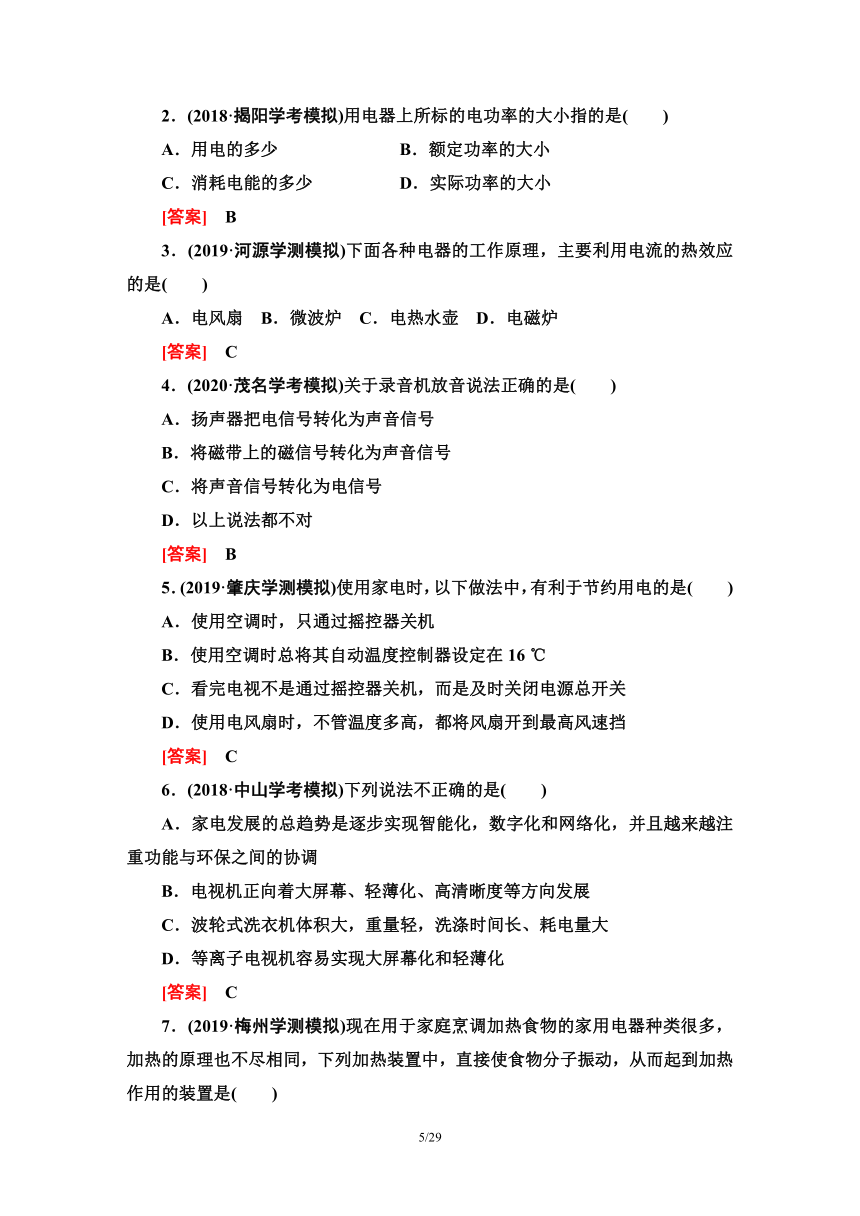

2．(2018·揭阳学考模拟)用电器上所标的电功率的大小指的是(　　)
A．用电的多少 B．额定功率的大小
C．消耗电能的多少 D．实际功率的大小
[答案]　B
3．(2019·河源学测模拟)下面各种电器的工作原理，主要利用电流的热效应的是(　　)
A．电风扇 B．微波炉 C．电热水壶 D．电磁炉
[答案]　C
4．(2020·茂名学考模拟)关于录音机放音说法正确的是(　　)
A．扬声器把电信号转化为声音信号
B．将磁带上的磁信号转化为声音信号
C．将声音信号转化为电信号
D．以上说法都不对
[答案]　B
5．(2019·肇庆学测模拟)使用家电时，以下做法中，有利于节约用电的是(　　)
A．使用空调时，只通过摇控器关机
B．使用空调时总将其自动温度控制器设定在16 ℃
C．看完电视不是通过摇控器关机，而是及时关闭电源总开关
D．使用电风扇时，不管温度多高，都将风扇开到最高风速挡
[答案]　C
6．(2018·中山学考模拟)下列说法不正确的是(　　)
A．家电发展的总趋势是逐步实现智能化，数字化和网络化，并且越来越注重功能与环保之间的协调
B．电视机正向着大屏幕、轻薄化、高清晰度等方向发展
C．波轮式洗衣机体积大，重量轻，洗涤时间长、耗电量大
D．等离子电视机容易实现大屏幕化和轻薄化
[答案]　C
7．(2019·梅州学测模拟)现在用于家庭烹调加热食物的家用电器种类很多，加热的原理也不尽相同，下列加热装置中，直接使食物分子振动，从而起到加热作用的装置是(　　)
A．电饭煲 B．微波炉
C．电磁灶 D．石油气炉
[答案]　B
8．(2020·揭阳学考模拟)LED灯具有节能、环保特点．“220 V　8.5 W”LED灯泡和“220 V　60 W”白炽灯泡正常发光时的亮度相当．与白炽灯相比，LED灯泡可以节能约(　　)
A．14.2% B．85.8%
C．16.5% D．83.5%
[答案]　B
电阻器、电容器和电感及其应用
[基础知识填充]
1．电阻器对电流有阻碍作用，可以通过阻值的大小控制电路中电流的大小．
2．电容器由互相靠近而又彼此绝缘的两个导体组成．它能储存外部电路的电能于内部的电场中．电容器可以阻碍直流电，而让交流电通过．交流电的频率越高，电流的通过能力越强．
3．电感器是由导线绕成的各种形状的线圈．它能储存外部电路的电能于内部的磁场中．电感器会阻碍交流电，而让直流电通过．交流电的频率越高，电流的通过能力越弱．
[学考真题对练]
1．(2019·广东学业水平考试)电容器的电路符号是(　　)
A　　　　　 　　B
C　　　　　 　　D
[答案]　C
2．(2016·广东学业水平考试)如图所示的电路中，当电路正常工作后，关于两个小灯泡L1和L2的分析，下列说法正确的是(　　)
A．L1和L2都亮 B．L1和L2都不亮
C．L1不亮，L2亮 D．L1亮，L2不亮
A　[电容器通交流隔直流．]
3．(2016·广东学业水平考试)(多选)如图所示是一种油箱内油面高度检测装置的示意图．图中油量表由电流表改装而成，金属杠杆的一端接浮标，另一端触点O接滑动变阻器R.当油箱内油面下降时，下列分析正确的有(　　)
A．触点O向下滑动
B．触点O向上滑动
C．电路中的电流变小
D．电路中的电流变大
BC　[油面下降时浮标随之下降带动连杆转动，触点O向上滑动，电阻R接入电路的电阻增加，电路中电流变小．]
4．(2015·广东学业水平考试1月)如图所示是验证电容器特性的实验电路图．电路正常工作后，对于灯L1、L2的分析正确的是(　　)
A．L1、L2都亮
B．L1、L2都不亮
C．L1亮，L2不亮
D．L1不亮，L2亮
D　[ 电源是直流电源，电容器有通交隔直的特性，所以开关闭合后，电容器充电的过程中灯L1发光，当电容器充电完成电路正常工作后L1熄灭，此过程中L2始终发光．]
5．(2014·广东学业水平考试)电阻、电容和电感三个物理量的单位和符号分别是(　　)
A．欧姆Ω、法拉F和亨利H
B．法拉F、欧姆Ω和亨利H
C．亨利H、欧姆Ω和法拉F
D．欧姆Ω、亨利H和法拉F
[答案]　A
6.(2018·广东学业水平考试)如图所示，L为自感系数较大的理想线圈，它与A灯、电源和开关串联，则下列说法正确的是 (　　)
A．闭合开关稳定后，A灯一直不亮
B．闭合开关瞬间，A灯慢慢变亮
C．断开开关瞬间，A灯突然闪亮一下再熄灭
D．断开开关瞬间，A灯慢慢熄灭
B　[电感具有阻碍磁通量的变化和阻碍电流变化的作用．]
7．(2018·广东学业水平考试)如图所示，将电容器和灯泡串联接入a、b两接线柱，以下结论正确的是 (　　)
A．a、b若接直流电，灯泡发光，电容器中有电荷通过
B．a、b若接直流电，灯泡发光，电容器中无电荷通过
C．a、b若接交流电，灯泡发光，电容器中有电荷通过
D．a、b若接交流电，灯泡发光，电容器中无电荷通过
D　[当电容器接到交流电源的两端时，实际上自由电荷没有通过两极板间的绝缘介质，瞬时电压不断变化，当电压升高时，电容器充电，形成充电电流，当电压降低时，电容器放电，形成放电电流，所以灯泡能发光．]
1.电阻器：改变或控制电路电压、电流大小；符号：.
(1)电熨斗、电饭锅、电热水器、白炽灯等都是电阻器．
(2)电阻器的作用：将电能转化为热能．
(3)电阻器参数：电阻，用R表示，电阻越大，电阻器对电流的阻碍作用越大．
(4)单位：欧姆．
2．电容器：储存电荷的装置；电路中的作用：不通直流、通交流；符号：
(1)电容器作用：储存电荷；在交流电路中，电容器起到通交流、隔直流的作用．
(2)电容器参数：电容，用C表示，C＝；电容越大，储存电荷的本领越大．
(3)电容器极板的正对面积越大，极板间的距离越小，电容器的电容就越大．
(4)单位：法拉F,1 F＝106 μF＝1012 pF.
3．电感器：电路中的线圈装置，对电流的变化有明显的阻碍作用，可改变或控制交流电的大小；交流电频率越大，变化越快，电感线圈的阻碍作用越明显．
(1)电感器作用：阻碍电流的变化；在交流电路中起到通直流、阻交流作用．
(2)电感器参数：自感系数，用L表示．
(3)线圈越大，匝数越多，有铁芯，自感系数就越大．
(4)实例：变压器、日光灯中的镇流器、电磁铁等．
[最新模拟快练]
1．(2018·深圳学考模拟)如图电路，当滑动变阻器的滑片P左右滑动时，有关小灯泡L亮度的变化，下列判断正确的是(　　)
A．向右滑动时，灯泡L变亮
B．向右滑动时，灯泡L变暗
C．向左滑动时，灯泡L变亮
D．向左滑动时，灯泡L亮度不变
[答案]　A
2.(2019·广州学测模拟)电阻器、电容器、电感器是电子电路中常用的元件，图中“C”代表的元件是(　　)
A．电阻器 B．电容器
C．电感器 D．开关
[答案]　B
3.(2019·清远学测模拟) 如图所示，白炽灯和电容器串联后接在交流电源的两端，当交流电源的频率增大时 (　　)
A．电容器电容增大
B．电容器电容减小
C．灯变暗
D．灯变亮
D　[电容器的电容是由电容器本身的特性决定的，与外加的交流电源的频率无关，选项A、B错误．当交流电源的频率增大时，电容器充、放电的速度加快，电容器对交流电的阻碍作用减小，电流增大，灯变亮，故选项D正确，C错误．]
4.(2018·珠海学考模拟)如图所示的电路中，若要灯泡持续发光，则S两端应该接入(　　)
A．交流电源
B．直流电源
C．滑动变阻器
D．开关
[答案]　A
5．(2018·清远学考模拟)通过电阻R的电流强度为I时，在t时间内产生的热量为Q，若电阻为2R，电流强度为，则在时间t内产生的热量为(　　)
A.　 B．2Q　　　C．4Q　　　D.
[答案]　A
6．(2014·揭阳学测模拟)增大电容器的电容，可以采用下列方法中的(　　)
A．把可变电容器的动片旋入一些
B．把可变电容器的动片旋出一些
C．增大两极板间的距离
D．减小两极板的正对面积
[答案]　A
7．(2018·肇庆学考模拟)如图甲、乙所示，从某一装置中输出的电流既有交流成分，又有直流成分，现要把交流成分输送给下一级，有关甲、乙图的说法正确的是(　　)
A．应选用甲图电路，其中C的电容要大
B．应选用甲图电路，其中C的电容要小
C．应选用乙图电路，其中C的电容要大
D．应选用乙图电路，其中C的电容要小
[答案]　C
8.(2019·江门学测模拟)如图所示是一个常用的电子元件，关于它的下列说法正确的是(　　)
A．这个电子元件名称叫电阻
B．这个电子元件的电容是220法拉
C．这个电子元件名称叫电容
D．这个电子元件名称叫电感
[答案]　C
9.(2018·佛山学考模拟)(多选)如图所示是小明自制的一种测定风速的装置．其中风速表是由电压表改装而成，R为定值电阻，R1为滑动变阻器，当风速变大的时候活塞A会向上运动，则下列说法中正确的是(　　)
A．风速越大电路中电流越大
B．风速越大R1接入电路的阻值越大
C．风速越大R两端电压越小
D．风速越大R1接入电路的阻值越小
[答案]　AD
家庭电路和安全用电
[基础知识填充]
1．家电发生故障时，可以从电路及电器本身两方面来判断问题所在．排除故障，应找出家电不能正常工作的症结所在，适当查阅说明书．对简单的故障，可以用好的元件替换坏的元件，进行排除，恢复正常使用．
2．家庭电路有火线、零线两条线．家电一般是并联连接．家庭耗电量由电能表测量．家庭电路应该先连接电能表，再连接总空气开关和漏电保护开关，最后接用电器．
3．为了安全地使用家电，应注意电能表和电线应与所用的家电匹配；电源插头应与插座匹配；最好使用固定插座，因为移动插座容易因超负荷而发生危险．使用三脚插头的电器，在发生漏电事故时，可以通过地线把短路电流引向大地，保证使用者的安全．
[学考真题对练]
1．(2019·广东学业水平考试)(多选)下列做法，符合安全用电规范的有(　　)
A．插拔电器插头前，先把湿手擦干
B．把多个大功率电器插在同一个插线板上
C．发现电线裸露后，立即请专业人员更换电线
D．移动用电设备时可以不断开电源
[答案]　AC
2.(2019·广东学业水平考试)(多选)如图是家庭漏电保护开关主要部分的原理图．P是变压器铁芯，入户的火线和零线采用双线绕法，绕在铁芯的一侧作为原线圈，然后再接入用电器．接在副线圈M、N两端之间的是一个脱扣开关的控制器Q.脱扣开关本身没有画出，它的作用是同时接通或切断火线和零线．M与N之间没有电压时，Q使脱扣开关闭合；M与N之间有电压时，Q使脱扣开关立即断开．下列说法正确的有(　　)
A．该漏电保护开关应用了电磁感应原理
B．用户正常用电时，M与N间没有电压
C．漏电时，M与N间有电压，Q使脱扣开关断开
D．漏电时，M与N间没有电压，Q使脱扣开关闭合
[答案]　ABC
3.(2016·广东学业水平考试)如图所示为家庭电路图的一部分，为了安全且只用一个开关控制两盏灯，开关应该安装在(　　)
A．M处　 B．N处　　　C．O处　　　D．P处
A　[火线先进入开关．]
4．(2016·广东学业水平考试)(多选)在宿舍里，经常发现学生把多个大功率电器接在同一个带开关的移动插座上，需要使用时，往往同时开启，这种做法(　　)
A．可能使电线超负荷而发热，引发火灾
B．可同时工作很多电器，方便可行，没有隐患
C．可能造成瞬间电流太大，超过插座的额定电流
D．可能造成瞬间电压下降，影响其他电器的正常工作
[答案]　ACD
5.(2015·广东学业水平考试)(多选)家庭电路中，有些电源插座有三个插孔，图中虚线圈内的插孔(　　)
A．与地线相连
B．提供220 V的电压
C．用于电器漏电时预防触电
D．将与之连接的电器外壳的电荷导入大地
[答案]　ACD
6．(2015·广东学业水平考试1月)关于家庭安全用电，下列做法正确的是(　　)
A．将移动插座远离水池
B．用湿抹布擦去工作中电器上的灰尘
C．使用洗衣机时，电器外壳不接地
D．消毒碗柜、电饭煲和电冰箱同时使用一个移动插座
[答案]　A
7．(2015·广东学业水平考试1月)在家庭电路中，下列接法不正确的是(　　)
A．电冰箱使用两孔插座接入电路
B．家用电器采用并联连接
C．家庭电路接入220 V交流电
D．电路接入漏电保护开关
A　[电冰箱等家电要接三孔插座，以便在漏电时可以将电荷导入大地避免触电事故发生．]
8．(2014·广东学业水平考试)在家庭安全用电中，下列措施正确的是(　　)
A．空调机使用两相插座
B．洗衣机使用三相插座
C．电源总开关并联连接漏电保护开关
D．多个大功率电器同时使用同一个移动插座
B　[空调机和洗衣机都应接通地线，以备在漏电时电荷能通过地线导入大地，A错误，B正确；漏电保护开关串联在电源总开关中，C错误；多个大功率电器不能同时使用同一移动插座，以免电流过大引起火灾．]
1．安全用电
(1)谨防触电：手上有水时，不要接触开关、插头等部位；电线有破损时，及时更换．
(2)避免短路：当用电器短路时，瞬间电流很大，总开关保险丝会熔断．
(3)大功率用电器应使用三脚插头，接地线．
(4)不要在同一插座上同时使用几个大功率的用电器，以免烧毁插座，甚至引起火灾．
(5)不要让纸张等易燃物过分靠近电灯、电饭锅、电炉等发热的电器．
(6)家庭电路要有保险装置．
2．节约用电的途径
(1)家电不要待机，及时关机．
(2)使用节能电器，换用节能灯．
[最新模拟快练]
1.(2019·肇庆学测模拟)如图所示，虚框为某一用电器的金属外壳，a，b，c是三根接线，为了安全，使用时必须与地线相连的是(　　)
A．a　　　　　 B．b
C．c D．a，b，c任何一个都可以
[答案]　A
2．(2018·东莞学考模拟)在使用家用电器时，下列说法正确的是(　　)
A．洗衣机使用三孔插座主要是为了防雷击
B．电冰箱紧贴墙壁放置有利于散热
C．电视机处于待机状态时仍会消耗电能
D．电饭锅的插头沾水后不能接入电路是因为容易造成断路
[答案]　C
3．(2019·珠海学测模拟)室内有几种用电器：1.2 kW的电饭煲、200 W的电灯、750 W的取暖器、250 W的电视机和2 kW的空调器．如果进线处只有13 A的保险丝，供电电压为220 V，为用电安全，下列情况不能同时使用的是(　　)
A．电饭煲和电灯 B．取暖器和空调器
C．电饭煲和空调器 D．电灯、电视机和空调器
C　[电路所允许的最大功率为P＝UI＝220 V×13 A＝2 860 W．]
4．(2019·揭阳学测模拟)下列做法中，存在安全隐患的是(　　)
A．发现家中有很大的煤气味，立即开窗
B．把插头插入插座后，习惯再按一下
C．牵动导线时，把用电器插头先从插座中拨出
D．经常用湿手接触用电器开关
[答案]　D
5．(2019·揭阳学测模拟)对连入不同电路的不同灯泡，亮度较大的灯泡一定是(　　)
A．通过的电流较大 B．两端电压较大
C．电阻较大 D．消耗电功率较大
[答案]　D
6．(2020·河源学测模拟)在台灯开关断开的情况下，把台灯插头插入插座时，室内其他电灯全部熄灭，保险丝熔断；有时是在台灯插头插入插座后，闭合台灯开关，室内其他电灯熄灭，保险丝熔断．引起这两种故障的最大可能是(　　)
A．前者是插座短路，后者是灯泡短路
B．前者是插头短路，后者是灯泡短路
C．两者都是插座短路
D．两者都是插头短路
[答案]　B
7．(2018·珠海学考模拟)(多选)在电磁灶2～3 m范围内，不宜放置下列哪些家用电器，以免受到不良影响(　　)
A．电视机 B．电风扇
C．收音机 D．录音机
[答案]　ACD
电路
[基础知识填充]
1．电流
(1)概念：电荷的定向移动形成电流．
(2)物理意义：反映了电流的强弱程度．
(3)符号及单位：符号是I，单位有安培、毫安、微安(单位符号分别为A、mA、μA)．
(4)表达式：I＝.
(5)电流的方向：规定正电荷定向移动方向或负电荷定向移动的反方向为电流方向．
2．电动势
(1)定义：非静电力把正电荷从负极搬运到正极所做的功跟被搬运的电荷量的比值．
(2)公式：E＝.
(3)单位：伏特，用符号“V”表示．
(4)物理意义：电动势的大小反映了电源将其他形式的能转化为电能的本领，电动势大，表示电源的转化本领大．
(5)大小：从做功角度，其数值等于非静电力把1_C的正电荷在电源内部从负极搬运到正极所做的功．
3．电功
(1)定义：电流在一段电路中所做的功等于这段电路两端的电压、电路中的电流、通电时间三者的乘积．
(2)公式：W＝IUt.
(3)单位：国际单位是焦耳，符号是J.
(4)意义：描述电能转化为其他形式能的多少．
4．电功率
(1)定义：单位时间内电流所做的功．
(2)公式：P＝IU.
(3)单位：瓦特，符号是W.
(4)意义：描述电能转化为其他能的快慢或者是电流做功的快慢．
5．焦耳定律
(1)内容：电流通过导体产生的热量跟电流的二次方成正比，跟导体的电阻及通电时间成正比．
(2)表达式：Q＝I2Rt.
6．电阻定律
(1)内容：同种材料的导体，其电阻R与它的长度l成正比，与它的横截面积S成反比；导体电阻还与构成它的材料有关．
(2)公式：R＝ρ.
(3)符号意义：l表示导体沿电流方向的长度，S表示垂直于电流方向的横截面积，ρ是电阻率，表征材料的导电性能．
7．闭合电路的欧姆定律
(1)内容：闭合电路的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比．
(2)公式：I＝；适用范围：纯电阻电路．
(3)常用的变形公式：E＝U外＋U内或U外＝E－Ir；适用范围：任何闭合电路．
[学考真题对练]
1．(2020·广东学业水平考试)在某次电学实验中，张同学希望通过更换电路中的电阻丝，以增大电阻，下列做法可行的是(　　)
A．选用同材质、较粗、较短的电阻丝
B．选用同材质、同粗细但较短的电阻丝
C．选用同材质、同长度但较粗的电阻丝
D．仅增加电阻丝的长度
[答案]　D
2．(2020·广东学业水平考试)如图所示，闭合开关K后，将滑动变阻器滑片P向左移动，电压表和电流表的示数变化情况分别是(　　)
A．变大，变小　　 B．变小，不变
C．变小，变大 D．不变，变大
[答案]　C
1．电功与电热的区别与联系
(1)纯电阻电路
W＝Q＝UIt＝I2Rt＝t；
P电＝P热＝UI＝I2R＝.
(2)非纯电阻电路
电功W＝UIt，电热Q＝I2Rt，W＞Q；
电功率P电＝UI，热功率P热＝I2R，P电＞P热．
2．R＝ρ与R＝的比较
公 式 R＝ρ R＝
区别 电阻的决定式 电阻的定义式
说明了电阻由导体的哪些因素决定，可以说R与l成正比，与S成反比 提供了求电阻的方法，并不能说电阻与U和I有关系
只适用于粗细均匀的金属导体或浓度均匀的电解液、等离子体 适用于纯电阻元件
联系 R＝ρ对R＝补充说明了导体的电阻不取决于U和I，而是取决于导体本身的材料、长度和横截面积
3.闭合电路中的几个关系式
几种形式 说明
(1)E＝U＋U内 (1)I＝和U＝E只适用于外电路为纯电阻的闭合电路
(2)由于电源的电动势E和内电阻r不受R变化的影响，从I＝不难看出，随着R的增加，电路中电流I减小
(3)U＝E－Ir既适用于外电路为纯电阻的闭合电路，也适用于外电路为非纯电阻的闭合电路
(2)I＝
(3)U＝E－Ir(U、I间关系)
(4)U＝E(U、R间关系)
[最新模拟快练]
1．(2020·河源学考模拟)关于电流，下列说法中正确的是(　　)
A．电流跟通过截面的电荷量成正比，跟所用时间成反比
B．单位时间内通过导体截面的电荷量越多，导体中的电流越大
C．电流是一个矢量，其方向就是正电荷定向移动的方向
D．国际单位制中，其单位“安培”是导出单位
[答案]　B
2．(2020·惠州学考模拟)电源电动势反映了电源把其他形式的能量转化为电能的能力，因此(　　)
A．电动势是一种非静电力
B．电动势越大，表明电源储存的电能越多
C．电动势的大小是非静电力做功能力的反映
D．电动势就是闭合电路中电源两端的电压
[答案]　C
3．(2020·珠海学考模拟)下列关于电功、电功率和焦耳定律的说法中错误的是(　　)
A．电功率越大，电流做功越快，电路中产生的焦耳热一定越多
B．W＝UIt适用于任何电路，而W＝I2Rt＝t只适用于纯电阻电路
C．在非纯电阻电路中，UI＞I2R
D．焦耳热Q＝I2Rt适用于任何电路
[答案]　A
4．(2020·中山学考模拟)一电动机线圈电阻为R，在它两端加上电压U，电动机正常工作，测得通过它的电流为I，电动机的机械功率是(　　)
A．I2R　　　　　　　 B.
C．UI－I2R　　　 D．UI
[答案]　C
5．(2020·阳江学考模拟)神经系统中，把神经纤维分为有髓鞘和无髓鞘两大类，现代生物学认为，髓鞘是由多层类脂物质——髓质累积而成的，具有很大的电阻，经实验测得髓质的电阻率为ρ＝8×106 Ω·m.某生物体中的某段髓质神经纤维可看作高20 cm、半径为4 cm的圆柱体，当在其两端加上电压U＝100 V时，该神经开始发生反应，则引起该神经纤维产生感觉的最小电流为(　　)
A．0.31 μA B．0.62 μA
C．0.15 μA D．0.43 μA
[答案]　A
6．(2020·汕头学考模拟)一太阳能电池板，测得它的开路电压为800 mV，短路电流为40 mA.若将该电池板与一阻值为20 Ω的电阻连成一闭合电路，则它的路端电压是(　　)
A．0.10 V B．0.20 V
C．0.30 V D．0.40 V
[答案]　D
7．(2020·梅州学考模拟)如图所示是一实验电路图．在滑动触头由a端滑向b端的过程中，下列表述正确的是(　　)
A．路端电压变小
B．电流表的示数变大
C．电源内阻消耗的功率变小
D．电路的总电阻变大
[答案]　A
一、选择题
1．(2020·中山学考模拟)下列器皿中，适宜放在微波炉中承载食物加热的是(　　)
A．铁碗　　　　　　　 B．铜碗
C．不锈钢碗 D．玻璃碗
[答案]　D
2．发现电线起火，应采用下面哪种方法(　　)
A．用水扑灭火
B．迅速拉下开关，切断电源
C．用小刀或剪刀切断电源
D．找电工处理
[答案]　B
3．(2020·清远学考模拟)下面用电器中一定要接地的是(　　)
①电冰箱　②空调机　③录音机　④电灯
A．①　　 B．② C．①②　　　D．③④
[答案]　C
4．关于家庭电路，下列说法中不正确的是(　　)
A．我国家庭电路采用的是电压为220 V的交流电源
B．洗衣机、电冰箱等家用电器使用三孔插座，是为了节约用电
C．在家庭电路中，所有电器一般是并联连接
D．保险丝是为了防止电路发生短路
[答案]　B
5．(2019·江门学测模拟)关于家庭电路和安全用电，下列说法正确的是(　　)
A．家中保险丝烧断了，一定是发生了短路
B．用测电笔辨别火线与零线时，手不能接触测电笔上的任何金属
C．只有高压线路才会发生触电
D．有人触电时，用干燥的竹竿或木棍将电线拨开
[答案]　D
6．下列说法中正确的是(　　)
A．微波炉是利用电磁感应原理加热食物的
B．电磁灶是利用电磁感应原理制成的
C．磁带录音机是利用电谐振进行工作的
D．电风扇工作时将电能全部转化为机械能
B　[微波炉是利用微波加热食物的，A错误．磁带录音机是利用电流的磁效应和电磁感应进行工作的，C错误．电风扇工作时不可能将电能全部转化为机械能，会产生一部分内能，D错误．]
7．(2014·广州学测模拟)关于安全用电，下列说法正确的是(　　)
A．不高于220 V的电压是安全电压
B．潮湿的手可以接触开关
C．打雷下雨的时间能站在大树下
D．高大建筑物的顶端要安装避雷针
[答案]　D
8．如图所示，下列说法正确的是(　　)
A．使用三孔插座是为了节能
B．三脚插头内有一根导线与用电器的外壳相连
C．熔丝(俗称保险丝)烧断一定是发生了短路
D．高压警示牌提醒我们安全电压为220 V
B　[A.使用三孔插座是为了使用电器的金属外壳接地，防止触电，错误；B.三脚插头内有一根导线与用电器的外壳相连，正确；C.熔丝(俗称保险丝)烧断是发生了短路或电路中总功率过大，错误；D.安全电压为不高于36 V，错误．]
9．在家庭照明电路中，闭合开关后电灯不亮，旋开灯座后盖，用测电笔分别测灯座两个接线柱，发现测电笔氖管都发光，则故障是(　　)
A．火线断路 B．火线、零线都断路
C．灯丝断路 D．零线断路
D　[火线断路测电笔氖管不会发光．]
10．下列不属于安全用电须知的是(　　)
A．谨防触电
B．避免短路
C．电器金属外壳应该接地线
D．将大型用电器弃之不用
[答案]　D
11．小张家新买一台洗衣机，打算放在阳台上，可是，阳台上只有一个双孔插座，而洗衣机的插座有三只脚，小张想：电视机插座只需两孔插座，不如用钳子去掉一只脚，然后插入双孔插座中．你认为正确的是(　　)
A．妥当
B．不妥当，洗衣机的外壳容易带电，应改装在有地线的三孔插座上
C．不妥当，洗衣机是功率很大的用电器
D．无所谓，怎样都行
B　[为防止洗衣机外壳漏电，必须用三孔插座，因为三孔插座有接地线，故B选项正确．]
12．如果家里的微波炉(800 W)和洗衣机(400 W)平均每天工作1 h，电视机(100 W)平均每天工作2 h，则一个月的耗电量为(每月按30天计算)(　　)
A．42 kW·h B．40 kW·h
C．38 kW·h D．36 kW·h
[答案]　A
13．如果家里的微波炉(1 000 W)、电视机(100 W)和洗衣机(400 W)平均每天都工作1 h，一个月(30天计)的用电量是(　　)
A．10 kW·h B．20 kW·h
C．45 kW·h D．40 kW·h
[答案]　C
14．普通家庭在家用电器的选购上，基本上要考虑以下的原则：①选购产品的功能；②选购产品越先进越好，价格越昂贵越好，设计越时尚越好；③与家居适应的技术参数、外形结构、产品质量和售后服务以及品牌；④为了环保，冰箱应选无氟电冰箱，照明用具尽量选用发光效率高的节能光源．其中正确的是(　　)
A．①③ B．③④
C．②③④ D．①③④
D　[普通家庭在家用电器的选购上，基本上要考虑以下的原则选购：产品的功能、与家居适应的技术参数、外形结构、产品质量和售后服务以及品牌，故选D项．]
15．高速公路收费站会对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法中正确的是(　　)
A．称重表相当于一个电压表
B．电路中的电阻R1没有任何作用
C．车辆越重，称重表的示数越小
D．车辆越重，称重表的示数越大
[答案]　D
下面是一张电费单，请以它为依据，完成下面16、17两个题目．
16.电费单中，耗电量的单位是(　　)
A．瓦　 B．千瓦 C．千瓦时　　　D．焦耳
C　[用电量指的是消耗的电能，故单位是千瓦时．]
17．每度电需缴费(　　)
A．591元 B．360.51元
C．0.61元 D．1元
C　[每度电需缴费可直接从表格中读出为0.61元．]
18．下表为某电热水壶铭牌上的一部分内容．根据表中的信息，可计算出在额定电压下以额定功率工作时通过电热水壶的电流约为(　　)
型号 SP?988 额定功率 1 500 W
额定电压 220 V 额定容量 1.6 L
A.0.15 A B．0.23 A
C．4.4 A D．6.8 A
D　[I＝＝ A≈6.8 A．]
19.如图所示，白炽灯和电容器串联后接在交流电源的两端，当交变电流的频率增加时(　　)
A．电灯变暗
B．电灯变亮
C．电灯亮度不变
D．不能确定
B　[直流电不能通过电容器，而交流电能“通过”电容器，且交流电的频率越高，电流的通过能力也越强，所以B正确．]
20．如图是测试热敏电阻R的实验电路图，滑动变阻器调节到某一定值，实验中观察到当温度升高时灯更亮．对实验现象分析正确的有(　　)
A．温度升高，电路中的电流减小了
B．温度升高，电路中电流增大了
C．温度升高，热敏电阻的阻值增大
D．温度升高，热敏电阻的阻值不变
B　[热敏电阻的阻值随温度升高而减小，所以当温度升高时，电路的电阻减小，电流增大，灯变亮，B正确．]
21．一个电动机上标“220 V,1.5 kW”，那么为了使它正常工作，所使用的正弦交流电应是(　　)
A．电压最大值为220 V，电流最大值约为9.6 A
B．电压最大值为311 V，电流最大值约为6.8 A
C．电压有效值为220 V，电流有效值约为6.8 A
D．电压有效值为311 V，电流有效值约为9.6 A
[答案]　C
22．下列说法中正确的是(　　)
A．家庭电路有火线、零线、地线三条线，家电一般是并联连接
B．家庭电路有火线、火线、地线三条线，家电一般是串联连接
C．家庭电路有火线、零线两条线，家电一般是串联连接
D．家庭电路有火线、零线两条线，家电一般是并联连接
D　[家庭电路有火线、零线两条线，家电一般是并联连接．]
23．节日彩灯是串联在一起的，如果想让彩灯更亮一些，可以采取的方法有(　　)
①增加灯数　②减少灯数　③增加电压　④降低电压
A．①③　 B．②③　　　C．②④　　　D．①④
B　[因节日彩灯是串联在一起的，如果想让彩灯更亮一些则要增大电路中的电流，故可以减少灯数或增大电压，B选项正确．]
24.如图所示，电路中“L”表示的是(　　)
A．灯泡　　　　 B．电感器
C．电容器 D．开关
[答案]　B
25.某电路如图所示，已知电源的内阻r＝1 Ω，外电路电阻R＝5 Ω，理想电压表的示数U＝3.0 V，则电源的电动势E等于(　　)
A．3.0 V B．3.6 V
C．4.0 V D．4.2 V
[答案]　B
二、非选择题
26.如图所示，当S1、S2断开时，能亮的灯是________，它们是__________联的．当S1、S2闭合时，能亮的灯是________，它们是____________联的，当S1闭合，S2断开时，能亮的灯是________．
[解析]　当S1、S2断开时，电路中L1与L3串联，所以能亮的灯是L1、L3；当S1、S2闭合时，L1被短路，L2与L3并联；当S1闭合，S2断开时电路中只有L3接入电路中，故能亮的灯是L3.
[答案]　L1、L3　串　L2、L3　并　L3
27．(1)在图甲所示的照明电路中，闭合开关后，电灯L不亮，观察发现，灯泡完好，保险丝没有熔断．用测电笔分别测试电路中的A、B、C、D四点，其测试结果如下表所示，据此可以推断电路故障为________．
甲　　　　　　　乙
测试步骤 测试点 氖管是否发光
1 A 是
2 B 是
3 C 是
4 D 否
(2)如图乙所示，将开关S移至C、D之间，这种电路设计是否合理？请简要说明理由．
[解析]　(1)用测电笔测试A、B、C三测试点时，氖管发光，说明这三点与火线的连接部分完好，而测试D时氖管不发光，说明D与火线连接断开，由此推断C、D两点间出现断路故障．
(2)这种电路的设计不合理，应该把开关接在火线上而不能接在零线上，如不这样连接，在维修灯时，容易造成触电事故．
[答案]　见解析
2/29
