人教版九年级物理全一册16.4 变阻器 课时练习（word版含答案）

16.4
变阻器
课时练习
一、单选题

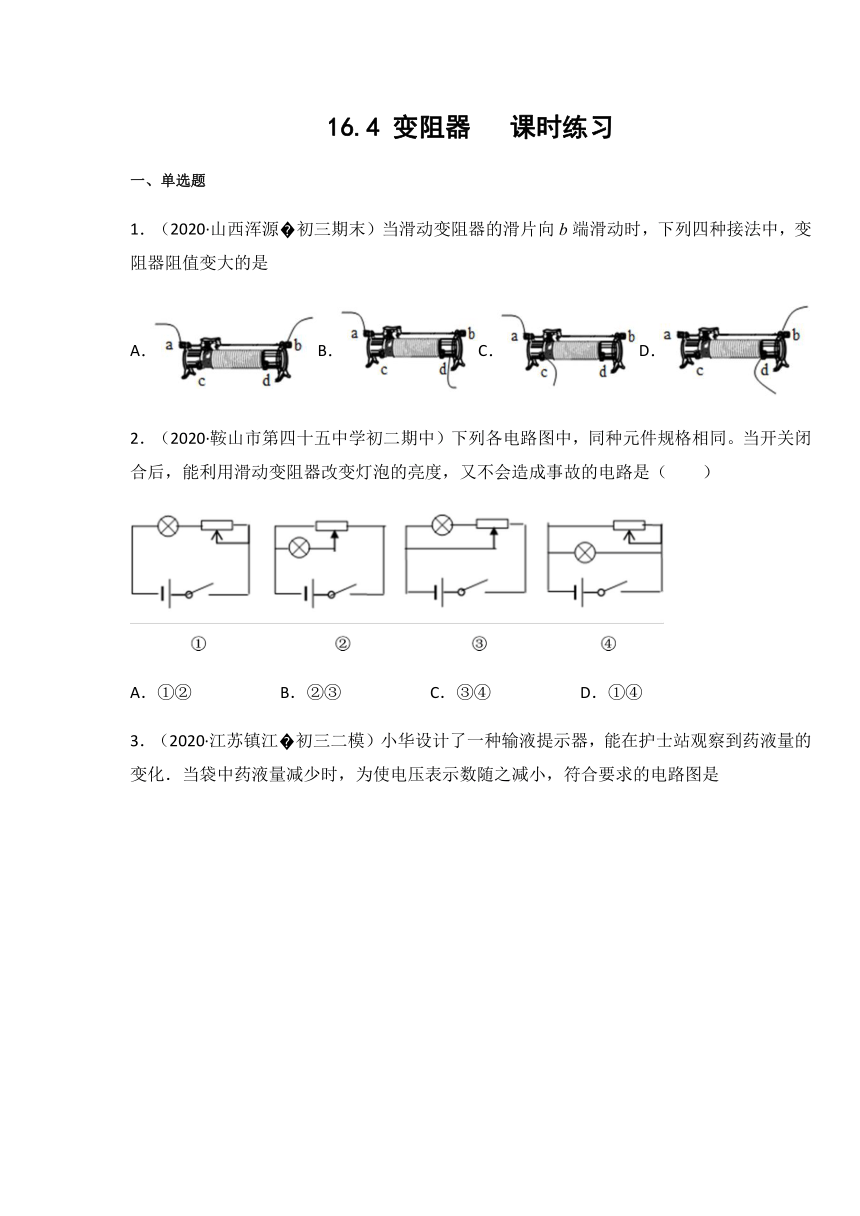

1．（2020·山西浑源?初三期末）当滑动变阻器的滑片向b端滑动时，下列四种接法中，变阻器阻值变大的是
A．B．C．D．
2．（2020·鞍山市第四十五中学初二期中）下列各电路图中，同种元件规格相同。当开关闭合后，能利用滑动变阻器改变灯泡的亮度，又不会造成事故的电路是（　　）
A．①②
B．②③
C．③④
D．①④
3．（2020·江苏镇江?初三二模）小华设计了一种输液提示器，能在护士站观察到药液量的变化．当袋中药液量减少时，为使电压表示数随之减小，符合要求的电路图是
A．B．C．D．
4．（2020·福建惠安?初三月考）高速公路收费站，现在对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是
A．称重计其实是一个电压表
B．电路中的R1是没有作用的
C．当车辆越重时，称重计的示数越大
D．当车辆越重时，称重计的示数越小

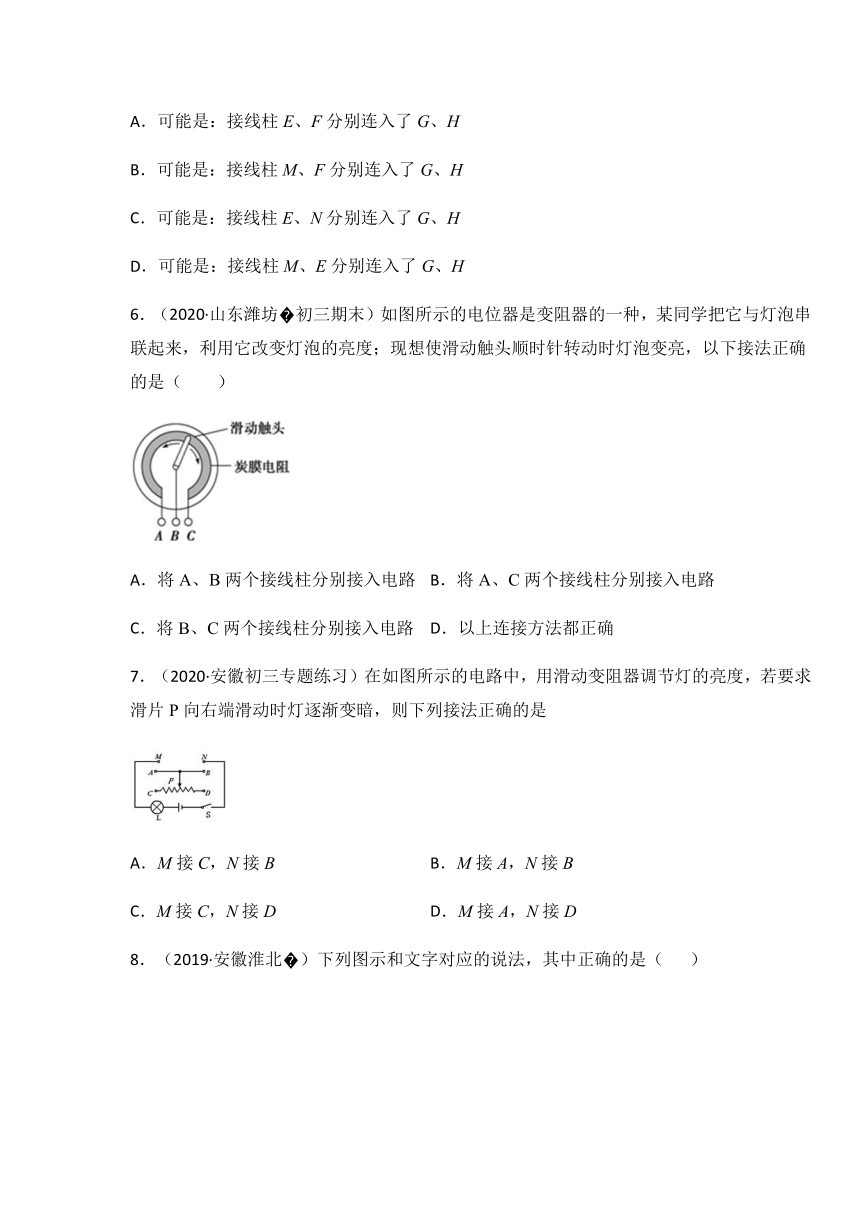

5．（2019·山东枣庄?初三期中）小明将完好的仪器连接成如图所示的电路（其中滑动变阻器的连线没有画出），闭合开关进行实验时，发现无论怎样移动滑片P小灯泡亮度不变，则滑动变阻器
A．可能是：接线柱E、F分别连入了G、H
B．可能是：接线柱M、F分别连入了G、H
C．可能是：接线柱E、N分别连入了G、H
D．可能是：接线柱M、E分别连入了G、H
6．（2020·山东潍坊?初三期末）如图所示的电位器是变阻器的一种，某同学把它与灯泡串联起来，利用它改变灯泡的亮度；现想使滑动触头顺时针转动时灯泡变亮，以下接法正确的是（
）
A．将A、B两个接线柱分别接入电路
B．将A、C两个接线柱分别接入电路
C．将B、C两个接线柱分别接入电路
D．以上连接方法都正确
7．（2020·安徽初三专题练习）在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变暗，则下列接法正确的是
A．M接C，N接B
B．M接A，N接B
C．M接C，N接D
D．M接A，N接D

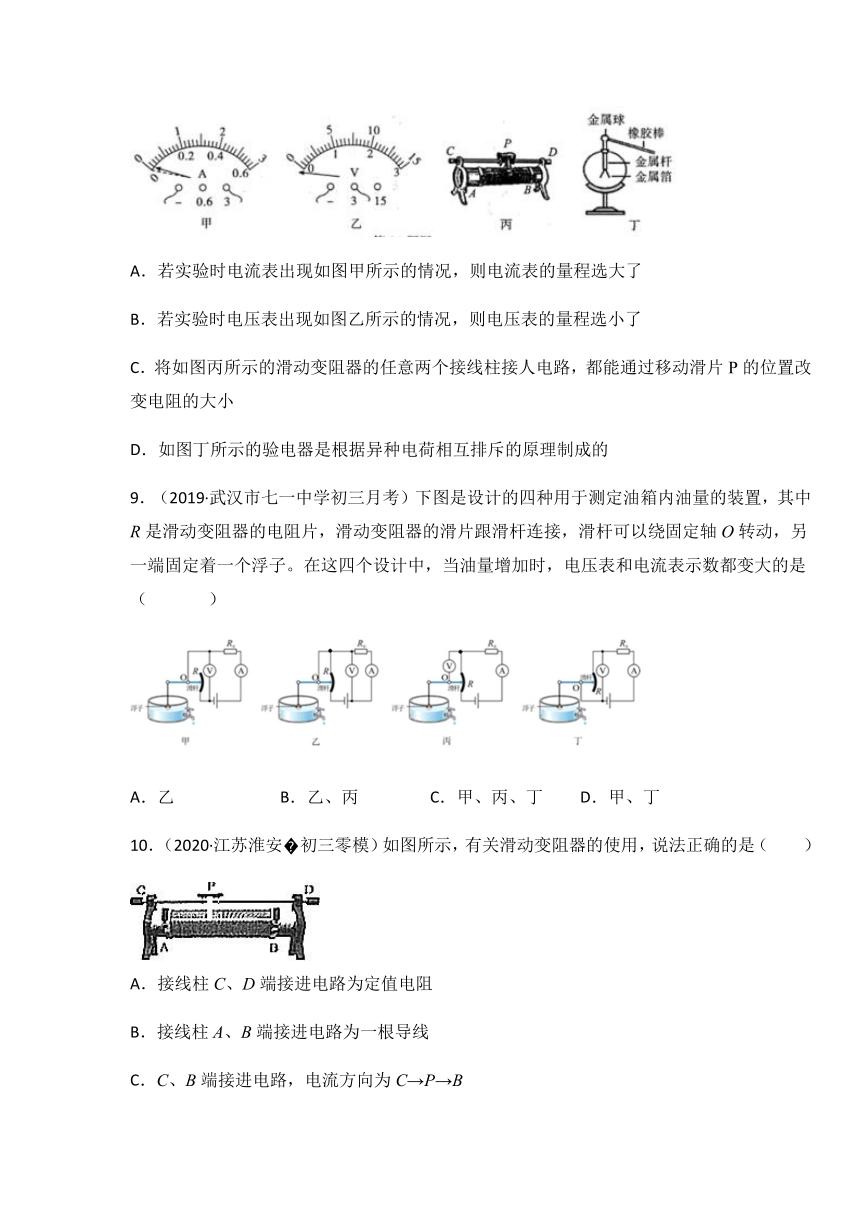

8．（2019·安徽淮北?）下列图示和文字对应的说法，其中正确的是（
）
A．若实验时电流表出现如图甲所示的情况，则电流表的量程选大了
B．若实验时电压表出现如图乙所示的情况，则电压表的量程选小了
C．将如图丙所示的滑动变阻器的任意两个接线柱接人电路，都能通过移动滑片P的位置改变电阻的大小
D．如图丁所示的验电器是根据异种电荷相互排斥的原理制成的
9．（2019·武汉市七一中学初三月考）下图是设计的四种用于测定油箱内油量的装置，其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子。在这四个设计中，当油量增加时，电压表和电流表示数都变大的是（
）
A．乙
B．乙、丙
C．甲、丙、丁
D．甲、丁
10．（2020·江苏淮安?初三零模）如图所示，有关滑动变阻器的使用，说法正确的是（　　）
A．接线柱C、D端接进电路为定值电阻
B．接线柱A、B端接进电路为一根导线
C．C、B端接进电路，电流方向为C→P→B
D．A、C端接进电路，向D端移动滑片P，电阻增大
二、多选题

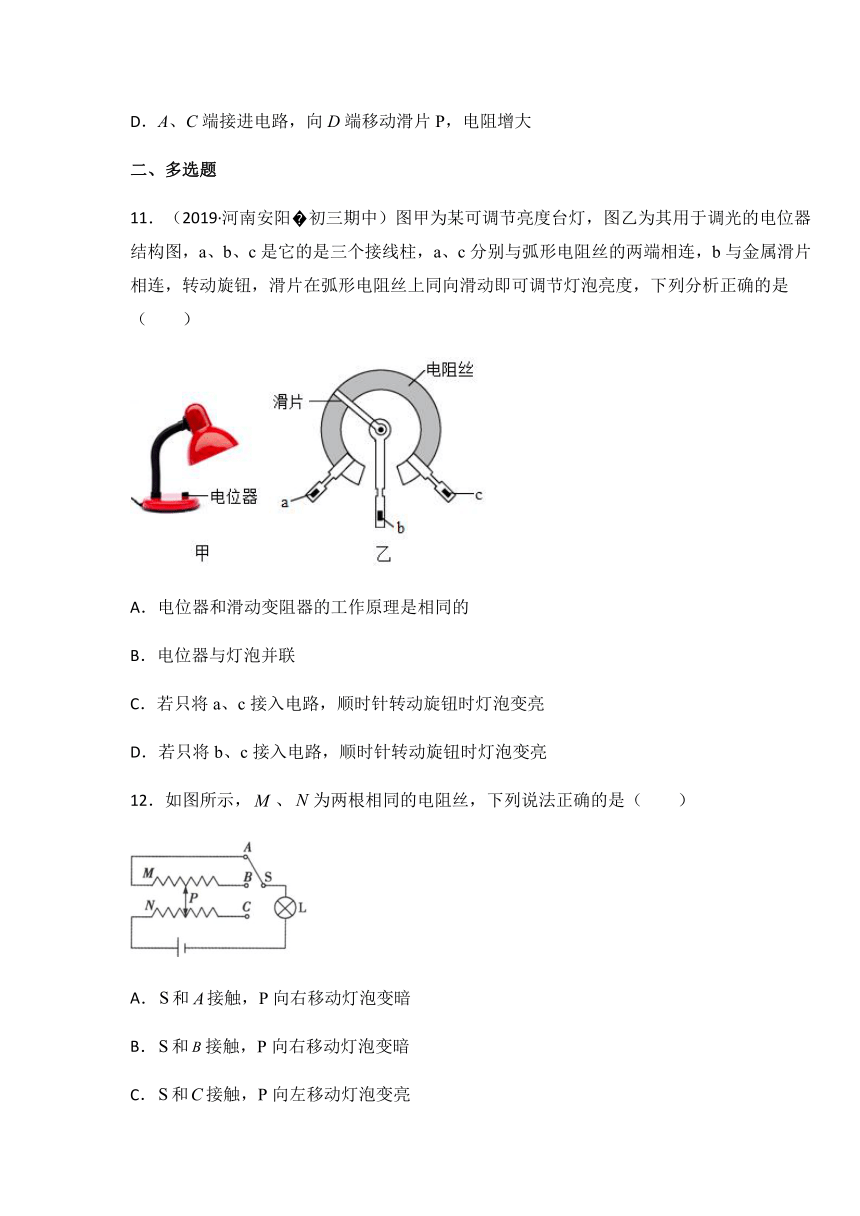

11．（2019·河南安阳?初三期中）图甲为某可调节亮度台灯，图乙为其用于调光的电位器结构图，a、b、c是它的是三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析正确的是（　　）
A．电位器和滑动变阻器的工作原理是相同的
B．电位器与灯泡并联
C．若只将a、c接入电路，顺时针转动旋钮时灯泡变亮
D．若只将b、c接入电路，顺时针转动旋钮时灯泡变亮
12．如图所示，、为两根相同的电阻丝，下列说法正确的是（
）
A．和接触，P向右移动灯泡变暗
B．和接触，P向右移动灯泡变暗
C．和接触，P向左移动灯泡变亮
D．和接触，P无论怎样移动灯泡亮度不变
三、填空题
13．（2019·锦江?四川师大附中外国语学校初三期中）油电混合动力汽车是新型节能汽车之一、它在行驶时可以用发电机给蓄电池充电，此时蓄电池可看作______（选填“电源”或“用电器”
）；如图为车载收音机的音量旋钮电位器结构原理图，当滑片P沿顺时针方向旋转时，收音机的音量将______（选填“变大”“变小”或“不变”
）
14．（2020·廉江市实验学校初三期中）如图所示，电流表读数是______A；电压表读数是______V；电阻箱的示数是_____Ω。
15．（2020·庆阳第四中学初三二模）如图所示，这是一种测定汽车油箱内油量的装置。其中，R0为定值电阻，R为滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，滑杆的另一端固定着一个浮子。从油量表（电流表改装）指针所指的刻度就知道油箱内油面的高低，当油面下降是，滑动变阻器接入电路的阻值______，油量表的示数______（前两空均填“变大”、“变小”或“不变”）。若换用电压表改装成油量表，要求油面升高时电压表的示数变大，电压表并联在______（选填“R”或“R0”）两端。
16．（2020·湖北黄冈?初三开学考试）随着我国经济的飞达发展，汽车已经进入寻常百姓人家．如图是一种自动测定汽车油箱内油面高度的装置．R0为定值电阻，R是滑动变阻器，它的金属滑片连在杠杆的一端．从油量表（由电流表改装）指针所指的刻度就可知道油箱内油面高低，当油面下降时，滑动变阻器连入电路的阻值将______，电流表的示数将______（选填“变大”、“变小”或“不变”）．若换用电压表改装成油量表，要求油面升高时电压表示数变大，电压表应并联在图______元件两端．
17．（2020·广西防城港?初三其他）如图所示，电阻箱的示数为_________Ω。
18．（2020·北京房山?初三一模）如图所示，电阻箱的示数为________Ω。
19．（2019·江苏润州?初三二模）请记录下列测量工具所测物理量的数值：图甲所测物体边长为____cm；图乙中温度计示数为____℃；图丙中电阻箱的读数为____Ω。
20．（2019·湖南永州?初三期中）如图为旋转式变阻器的结构图，A、B、C为变阻器的三个接线柱，P为旋钮触片．将该变阻器接入电路中调节灯泡的亮度，当顺时针旋转旋钮触片时，灯光变亮，则应连接接线柱_______(选填“A、B”、“B、C”或“A、C”)和灯泡_______联后接入电路中．
21．（2019·山东枣庄?初三期中）小明用如图甲所示的可调节亮度的台灯做作业，如图乙所示的是用于调光的电位器结构图，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度．电位器与台灯的灯泡是_____（选填“串联”或“并联”）的．将电位器的b、c接入电路中．顺时针转动旋钮电位器接入电路中的电阻_____（选填“增大”“减小”或“不变”）．
22．（2018·福建三明?初三期中）张三同学在物理课上学习了旋盘式电阻箱的结构和原理之后，知道如图甲的电阻箱的示数为_______欧，回家后观察自来水表的表盘，发现两者的读数方法相仿，图乙所示水表的示数为_________m3。
23．（2019·北京顺义?牛栏山一中实验学校初三期中）如图所示，用导线把电池、小灯泡和一段粗细均匀的电阻丝连接起来，小灯泡发光。当金属夹从电阻丝上的
a点，沿电阻丝向左移动的过程中小灯泡变________，判断的依据是_____。
24．（2019·天津北辰?初三一模）一位同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，下面连接着一块受风板，无风时OC是竖直的，风越强，OC杆偏转的角度越大，AB是一段圆弧形电阻，P点是金属杆与圆弧形电阻相接触的点，电路中接有一个小灯泡，测风力时，闭合开关S即可。通过分析可知：金属杆OC与弧形电阻AB组合在一起相当于一个________，风越大，小灯泡的亮度越________。
参考答案
1．C
2．A
3．C
4．C
5．A
6．C
7．A
8．A
9．A
10．D
11．AD
12．AD
13．用电器
变小
14．0.2
2.4
1615
15．变大
变小
R0
16．变大
变小
R0
17．2008
18．2025
19．1.45
-14
60
20．A、B
串
21．串联
减小
22．427
1123.2
23．亮
电路总电阻减小，通过灯泡的电流变大
24．滑动变阻器
亮
