人教版九年级物理上册17.2 欧姆定律 课时练习（word版含答案）

17.2
欧姆定律
课时练习
一、单选题

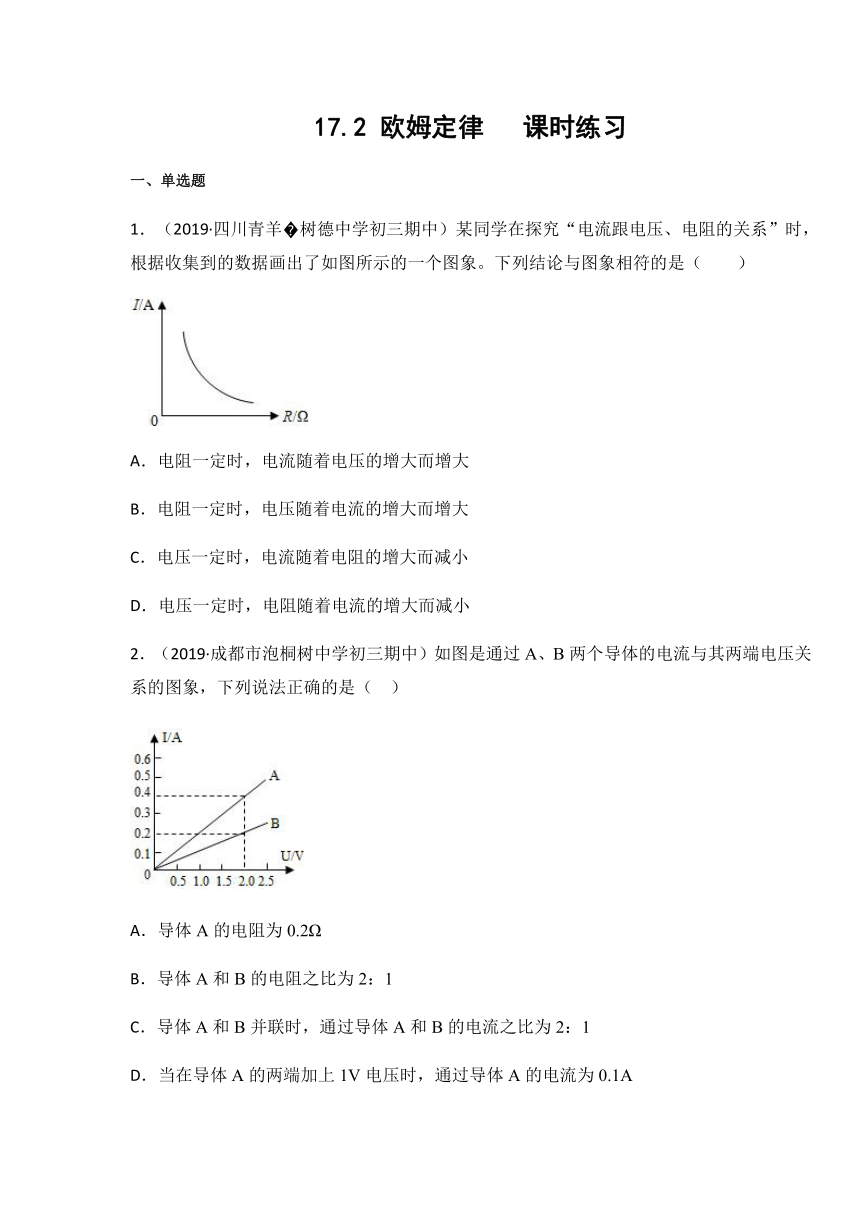

1．（2019·四川青羊?树德中学初三期中）某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的一个图象。下列结论与图象相符的是（　　）
A．电阻一定时，电流随着电压的增大而增大
B．电阻一定时，电压随着电流的增大而增大
C．电压一定时，电流随着电阻的增大而减小
D．电压一定时，电阻随着电流的增大而减小
2．（2019·成都市泡桐树中学初三期中）如图是通过A、B两个导体的电流与其两端电压关系的图象，下列说法正确的是（
）
A．导体A的电阻为0.2Ω
B．导体A和B的电阻之比为2：1
C．导体A和B并联时，通过导体A和B的电流之比为2：1
D．当在导体A的两端加上1V电压时，通过导体A的电流为0.1A

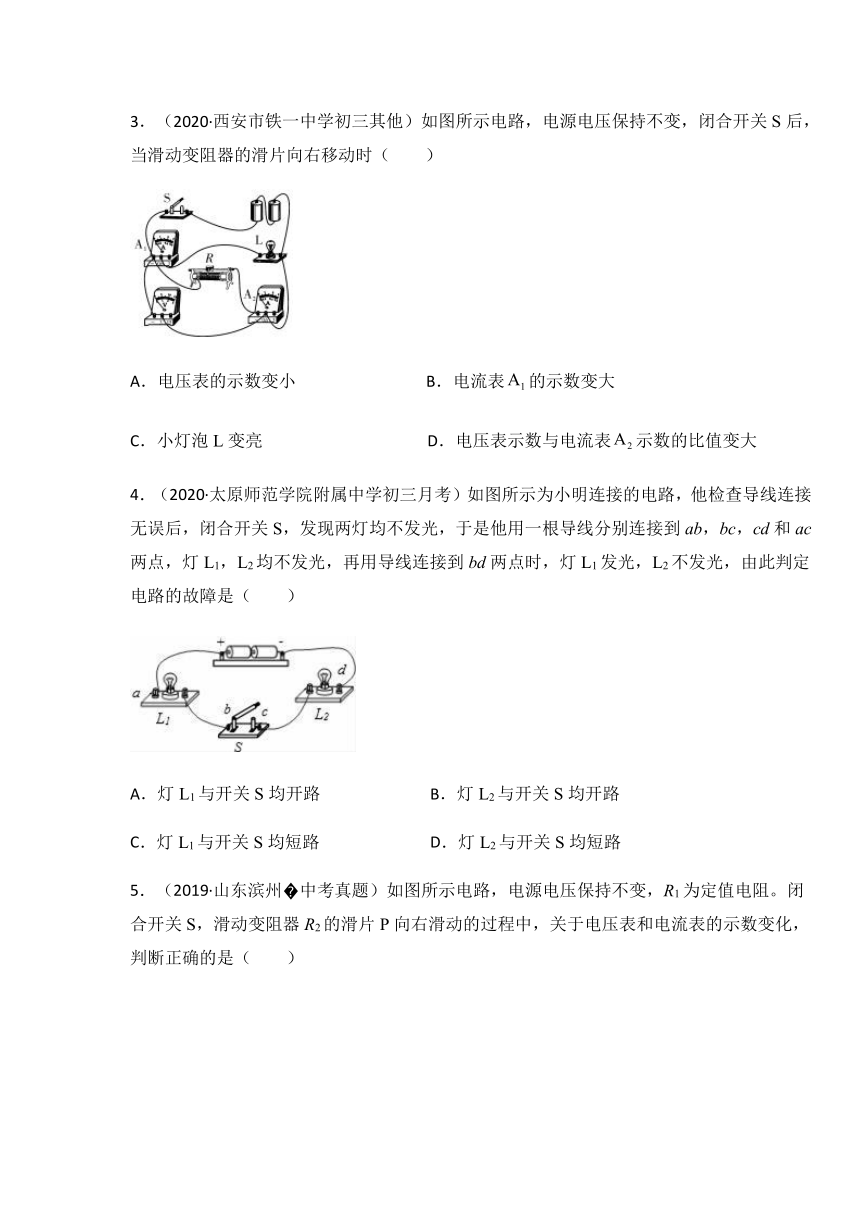

3．（2020·西安市铁一中学初三其他）如图所示电路，电源电压保持不变，闭合开关S后，当滑动变阻器的滑片向右移动时（　　）
A．电压表的示数变小
B．电流表的示数变大
C．小灯泡L变亮
D．电压表示数与电流表示数的比值变大
4．（2020·太原师范学院附属中学初三月考）如图所示为小明连接的电路，他检查导线连接无误后，闭合开关S，发现两灯均不发光，于是他用一根导线分别连接到ab，bc，cd和ac两点，灯L1，L2均不发光，再用导线连接到bd两点时，灯L1发光，L2不发光，由此判定电路的故障是（　　）
A．灯L1与开关S均开路
B．灯L2与开关S均开路
C．灯L1与开关S均短路
D．灯L2与开关S均短路

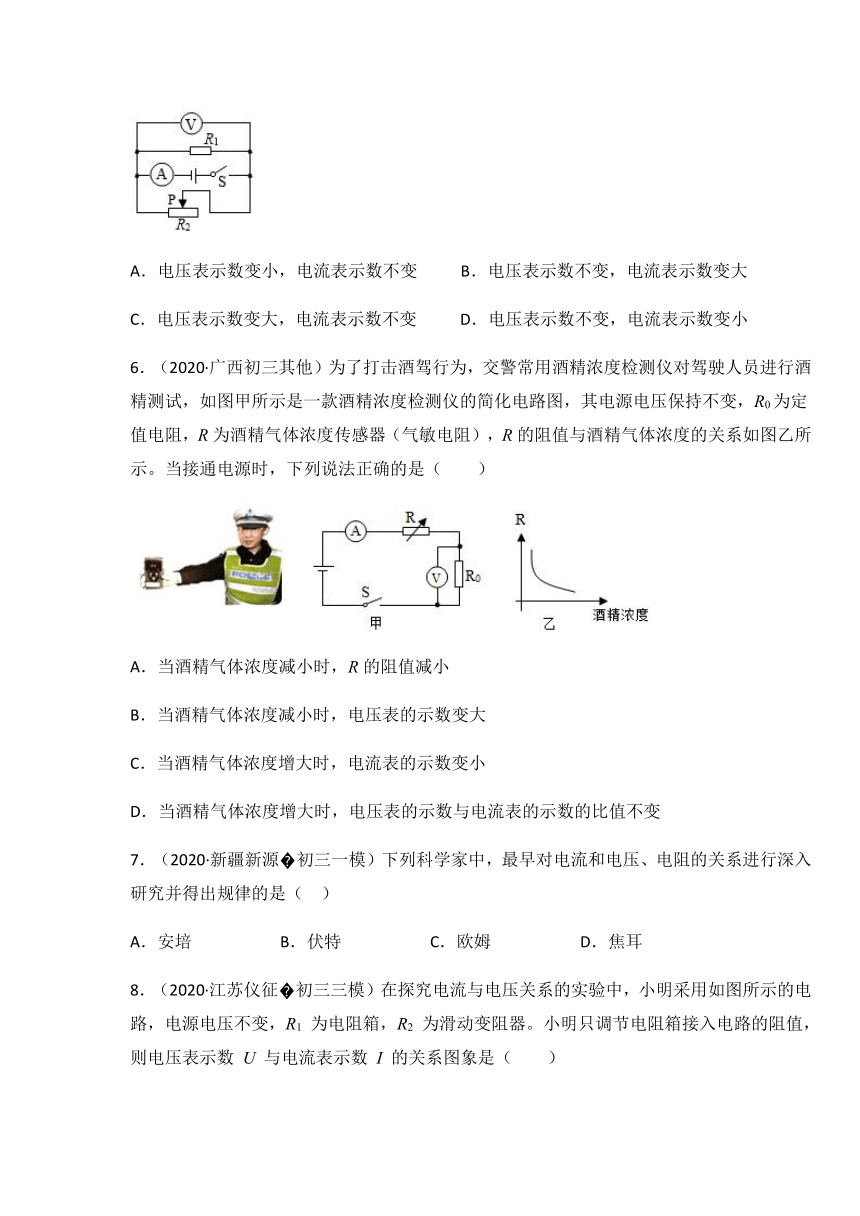

5．（2019·山东滨州?中考真题）如图所示电路，电源电压保持不变，R1为定值电阻。闭合开关S，滑动变阻器R2的滑片P向右滑动的过程中，关于电压表和电流表的示数变化，判断正确的是（　　）
A．电压表示数变小，电流表示数不变
B．电压表示数不变，电流表示数变大
C．电压表示数变大，电流表示数不变
D．电压表示数不变，电流表示数变小
6．（2020·广西初三其他）为了打击酒驾行为，交警常用酒精浓度检测仪对驾驶人员进行酒精测试，如图甲所示是一款酒精浓度检测仪的简化电路图，其电源电压保持不变，R0为定值电阻，R为酒精气体浓度传感器（气敏电阻），R的阻值与酒精气体浓度的关系如图乙所示。当接通电源时，下列说法正确的是（　　）
A．当酒精气体浓度减小时，R的阻值减小
B．当酒精气体浓度减小时，电压表的示数变大
C．当酒精气体浓度增大时，电流表的示数变小
D．当酒精气体浓度增大时，电压表的示数与电流表的示数的比值不变
7．（2020·新疆新源?初三一模）下列科学家中，最早对电流和电压、电阻的关系进行深入研究并得出规律的是（
）
A．安培
B．伏特
C．欧姆
D．焦耳

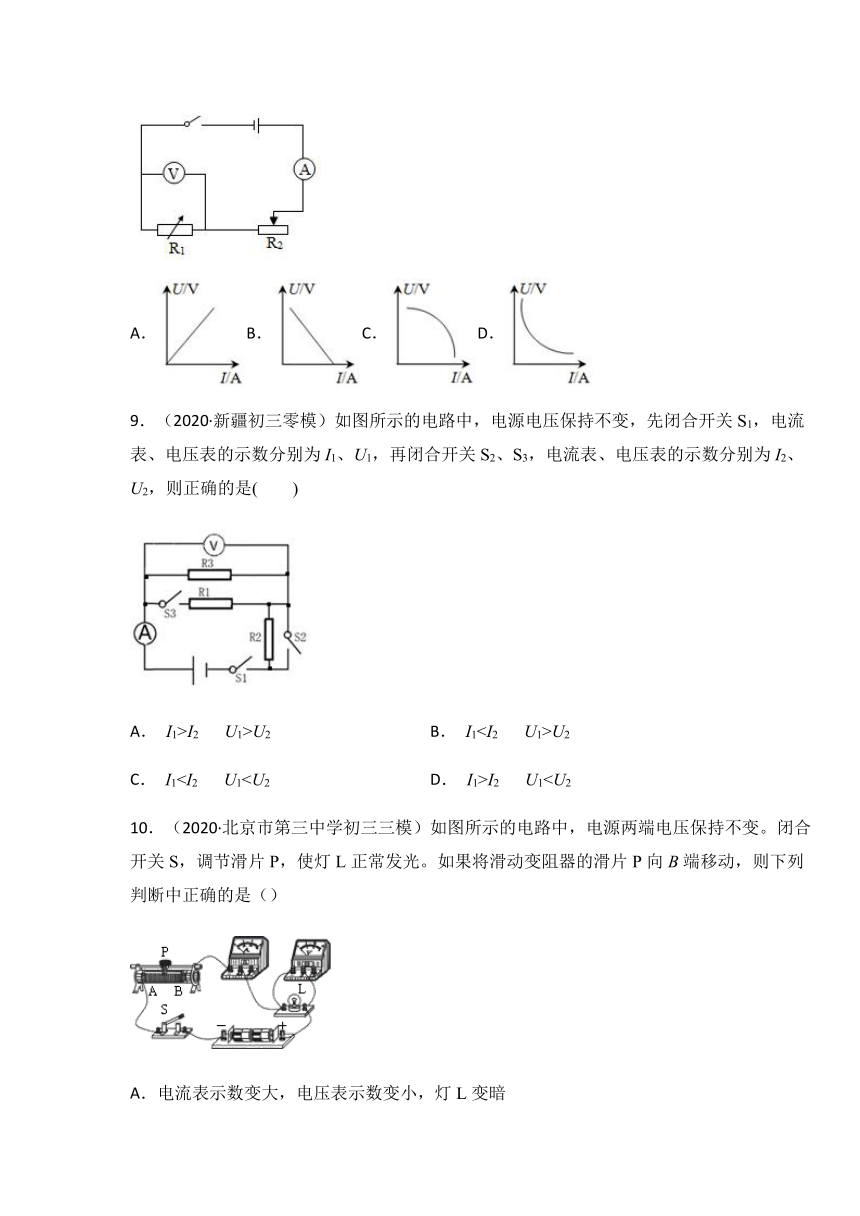

8．（2020·江苏仪征?初三三模）在探究电流与电压关系的实验中，小明采用如图所示的电路，电源电压不变，R1
为电阻箱，R2
为滑动变阻器。小明只调节电阻箱接入电路的阻值，则电压表示数
U
与电流表示数
I
的关系图象是（　　）
A．B．C．D．
9．（2020·新疆初三零模）如图所示的电路中，电源电压保持不变，先闭合开关S1，电流表、电压表的示数分别为I1、U1，再闭合开关S2、S3，电流表、电压表的示数分别为I2、U2，则正确的是(　　)
A．
I1>I2
U1>U2
B．
I1U1>U2
C．
I1U1D．
I1>I2
U110．（2020·北京市第三中学初三三模）如图所示的电路中，电源两端电压保持不变。闭合开关S，调节滑片P，使灯L正常发光。如果将滑动变阻器的滑片P向B端移动，则下列判断中正确的是（）
A．电流表示数变大，电压表示数变小，灯L变暗
B．电流表示数变大，电压表示数变大，灯L变亮
C．电流表示数变小，电压表示数变大，灯L变亮
D．电流表示数变小，电压表示数变小，灯L变暗
二、多选题

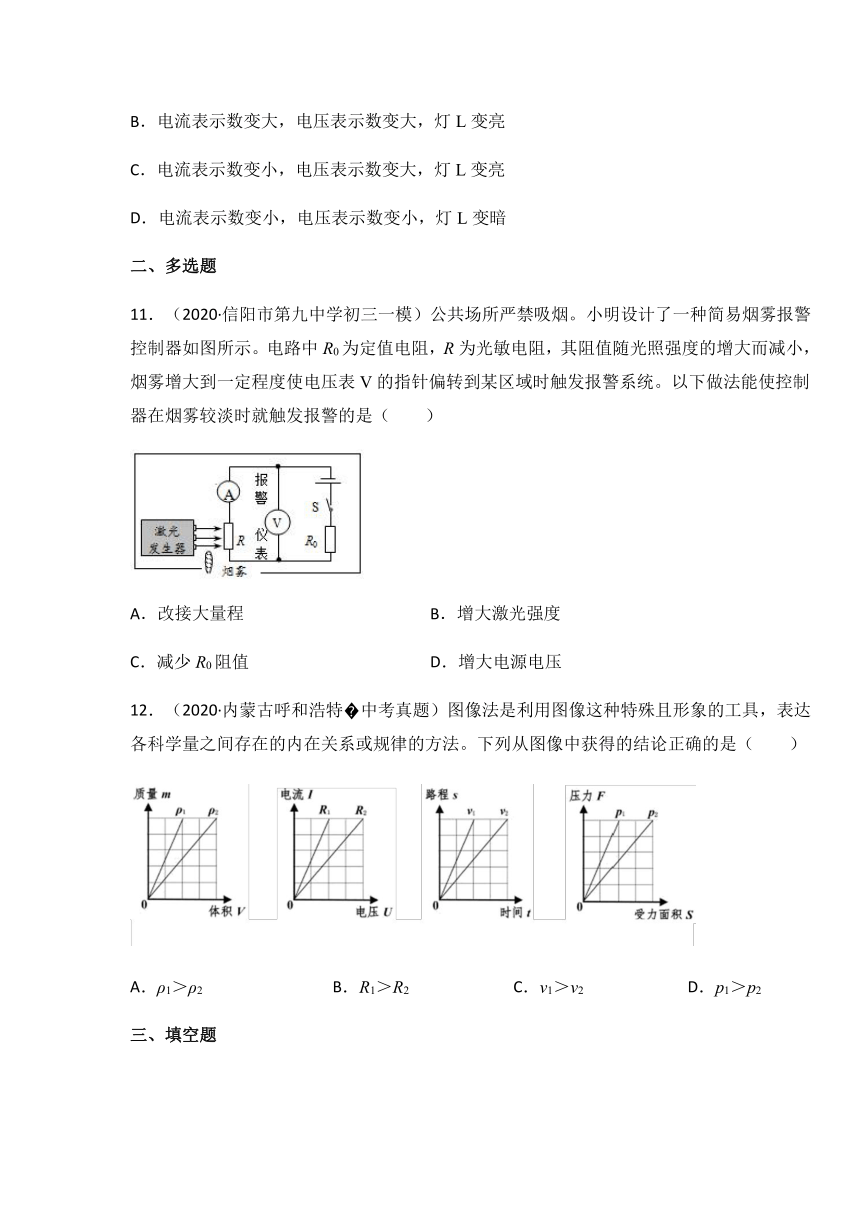

11．（2020·信阳市第九中学初三一模）公共场所严禁吸烟。小明设计了一种简易烟雾报警控制器如图所示。电路中R0为定值电阻，R为光敏电阻，其阻值随光照强度的增大而减小，烟雾增大到一定程度使电压表V的指针偏转到某区域时触发报警系统。以下做法能使控制器在烟雾较淡时就触发报警的是（　　）
A．改接大量程
B．增大激光强度
C．减少R0阻值
D．增大电源电压
12．（2020·内蒙古呼和浩特?中考真题）图像法是利用图像这种特殊且形象的工具，表达各科学量之间存在的内在关系或规律的方法。下列从图像中获得的结论正确的是（　　）
A．ρ1＞ρ2
B．R1＞R2
C．v1＞v2
D．p1＞p2
三、填空题
13．（2020·重庆市荣昌区宝城初级中学初三其他）如图是小灯泡L和电阻R中电流随电压变化的图像；
由图像可知，电阻R的阻值为_____Ω。若将它们串联在电路中，电流为0.3A，则电源电压为_____
V。
14．（2020·合肥市第五十五中学初三其他）在同一电路中，当导体的电阻不变时，通过这一导体的电流与加在这段导体两端的电压成________（选填“正比”或“反比”）
15．（2020·宜昌市第四中学初三期中）某定值电阻两端的电压是2V时，通过它的电流是0.2A，定值电阻为____Ω；如果它两端的电压增大到4V时，这个电阻的阻值为_____Ω。
16．（2019·四川雅安?初三期末）当某导体两端电压是3V时，通过它的电流是0.2A，则该导体的电阻是__Ω；当它两端电压为0V时，该导体的电阻为__Ω．
17．（2020·辽宁大连?初三其他）刘老师在课堂上做了一个演示实验。实验器材有：玻璃泡破碎但钨丝完好的废白炽灯、标有“6V
6W”的小灯泡L、蓄电池、开关S、酒精灯、火柴、导线若干。连接的电路如图所示，当闭合开关S时，小灯泡L正常发光，然后用点燃的酒精灯对白炽灯的钨丝加热，可观察到小灯泡L的亮度明显变暗，此时通过小灯泡L的电流变___。这个实验说明了电阻跟_____有关。
18．（2020·哈尔滨市第六十九中学校初三其他）如图所示电路，电源电压不变，开关
S
处于闭合状态。当开关
S
断开时，电流表示数将______，
电压表示数将______。（选填“变大”、“不变，，或“变小”）
19．（2020·江西初三其他）如图为油量表的结构装置图，R为滑动变阻器，为定值电阻。当油箱内油量减少时，浮标向下移动，引起滑片向_________移动，接人电路中的电阻变_________，显示油量减少。
20．（2018·河北高碑店?初三期中）某导体的电阻是8Ω，通过它的电流为300mA，则此导体两端的电压是___________V。若在该导体两端加10V的电压，则通过该导体的电流是_______A，若电压减少到0V，则导体的电阻为_______Ω。
21．（2020·南昌市铁路第一中学初三期末）如图所示，BC、AB是长度、材料相同的两段导体，BC段的横截面积是AB两倍。小北同学将它们按图中方式焊接好，接入电路，若流过AB的电流为IAB，流过BC的电流为IBC，则IAB_____IBC，若AB两端的电压为UAB，BC两端的电压为UBC，则UAB_____UBC（两空均选填“>”“<”或“=”）。
22．（2019·甘肃镇原?初三一模）如图所示，电源电压不变，闭合开关，滑片P从左向右移动，则电压表的示数__________；电流表的示数__________。（均选填“变大”“变小”或“不变”）
参考答案
1．C
2．C
3．D
4．B
5．D
6．D
7．C
8．B
9．C
10．D
11．CD
12．ACD
13．20
9
14．正比
15．10
10
16．15
15
17．小
温度
18．变小
变小
19．上
大
20．2.4
1.25
8
21．
22．不变
变小
