人教版九年级物理上册17.4 欧姆定律在串、并联电路中的应用 课时练习（word版含答案）

17.4
欧姆定律在串、并联电路中的应用
课时练习
一、单选题
1．（2020·湖南永州?中考真题）如图所示，闭合开关，小灯泡不亮、电流表无示数、电压表有明显的示数。若电路只有一处故障，则故障可能是（　　）
A．L断路
B．R断路
C．R短路
D．电流表断路
2．（2019·四川雅安?初三期末）用一个导体制成长度相等但横截面积不同的圆柱体a和b（a和b互相连接），a比b的横截面积大，将它们接入电路中，如图所示，通过a、b电流分别为Ia，Ib，a、b两端电压分别为Ua，Ub，则下列说法正确的是
A．Ia＞Ib、Ua＝Ub
B．Ia＜Ib、Ua＝Ub
C．Ia＝Ib、Ua＞Ub
D．Ia＝Ib、Ua＜Ub
3．（2019·山东宁阳?初三期末）有一种半导体材料的电阻值随着温度的变化如下表所示：
t/℃
0
20
40
60
80
100
R/Ω
500
380
300
250
220
200

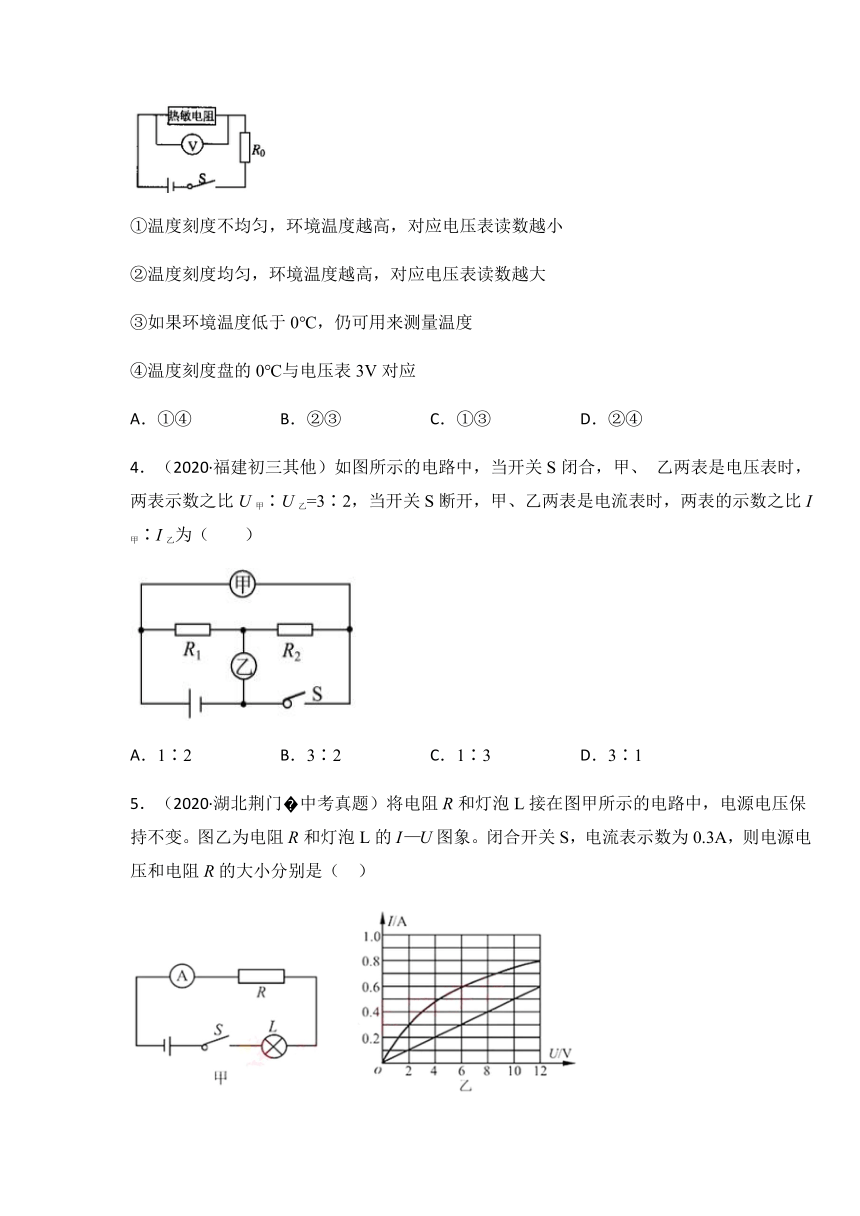

用这种材料制成的热敏电阻与电压表等元件连成如图电路，电源电压恒为6V，电压表量程为0～3V，R0阻值为500Ω，若把电压表的刻度盘改为指示温度的刻度盘，则下列说法正确的是（　　）
①温度刻度不均匀，环境温度越高，对应电压表读数越小
②温度刻度均匀，环境温度越高，对应电压表读数越大
③如果环境温度低于0℃，仍可用来测量温度
④温度刻度盘的0℃与电压表3V对应
A．①④
B．②③
C．①③
D．②④
4．（2020·福建初三其他）如图所示的电路中，当开关S闭合，甲、
乙两表是电压表时，两表示数之比U甲∶U乙=3∶2，当开关S断开，甲、乙两表是电流表时，两表的示数之比I甲∶I乙为（　　）
A．1∶2
B．3∶2
C．1∶3
D．3∶1
5．（2020·湖北荆门?中考真题）将电阻R和灯泡L接在图甲所示的电路中，电源电压保持不变。图乙为电阻R和灯泡L的I—U图象。闭合开关S，电流表示数为0.3A，则电源电压和电阻R的大小分别是（
）
A．8V
6.67Ω
B．12V
20Ω
C．8V
20Ω
D．12V
10Ω

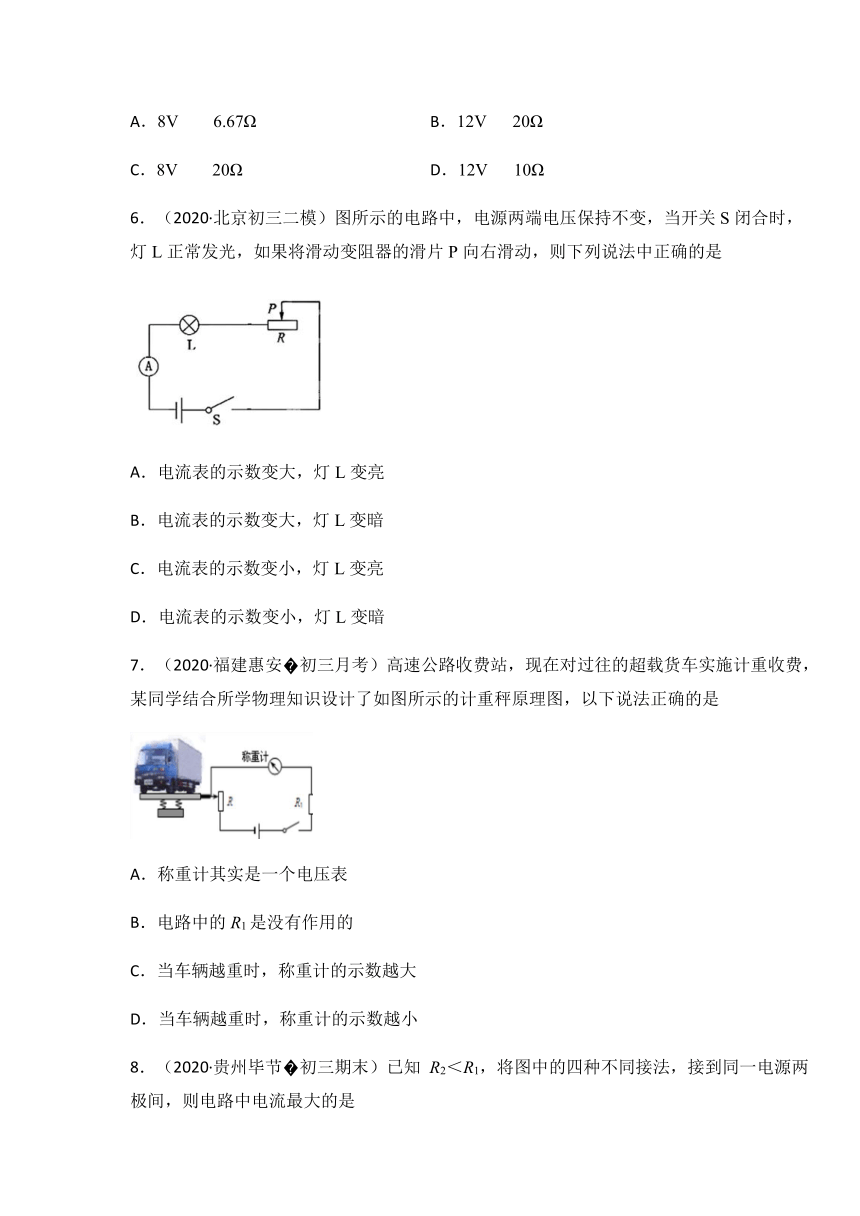

6．（2020·北京初三二模）图所示的电路中，电源两端电压保持不变，当开关S闭合时，灯L正常发光，如果将滑动变阻器的滑片P向右滑动，则下列说法中正确的是
A．电流表的示数变大，灯L变亮
B．电流表的示数变大，灯L变暗
C．电流表的示数变小，灯L变亮
D．电流表的示数变小，灯L变暗
7．（2020·福建惠安?初三月考）高速公路收费站，现在对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是
A．称重计其实是一个电压表
B．电路中的R1是没有作用的
C．当车辆越重时，称重计的示数越大
D．当车辆越重时，称重计的示数越小

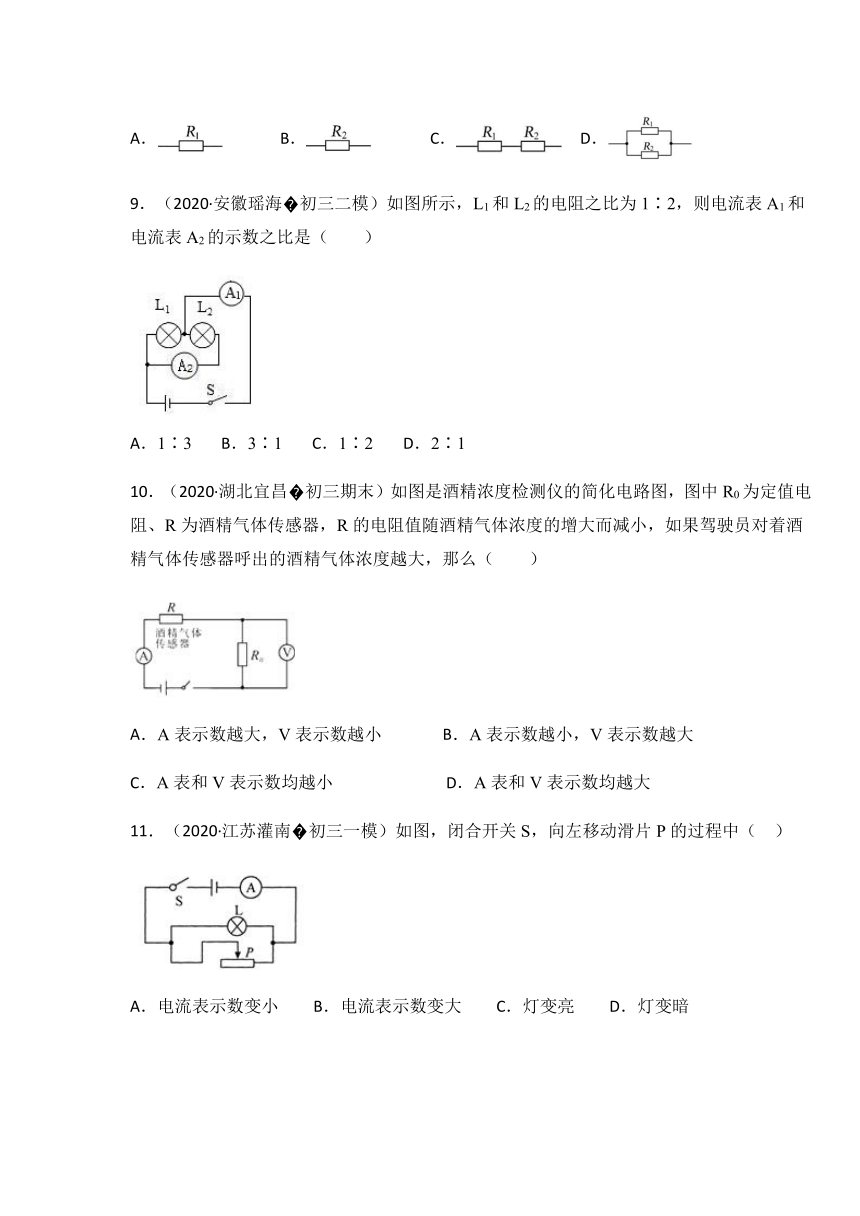

8．（2020·贵州毕节?初三期末）已知
R2＜R1，将图中的四种不同接法，接到同一电源两极间，则电路中电流最大的是
A．
B．
C．
D．
9．（2020·安徽瑶海?初三二模）如图所示，L1和L2的电阻之比为1∶2，则电流表A1和电流表A2的示数之比是（　　）
A．1∶3
B．3∶1
C．1∶2
D．2∶1
10．（2020·湖北宜昌?初三期末）如图是酒精浓度检测仪的简化电路图，图中R0为定值电阻、R为酒精气体传感器，R的电阻值随酒精气体浓度的增大而减小，如果驾驶员对着酒精气体传感器呼出的酒精气体浓度越大，那么（　　）
A．A表示数越大，V表示数越小
B．A表示数越小，V表示数越大
C．A表和V表示数均越小
D．A表和V表示数均越大
11．（2020·江苏灌南?初三一模）如图，闭合开关S，向左移动滑片P的过程中（
）
A．电流表示数变小
B．电流表示数变大
C．灯变亮
D．灯变暗

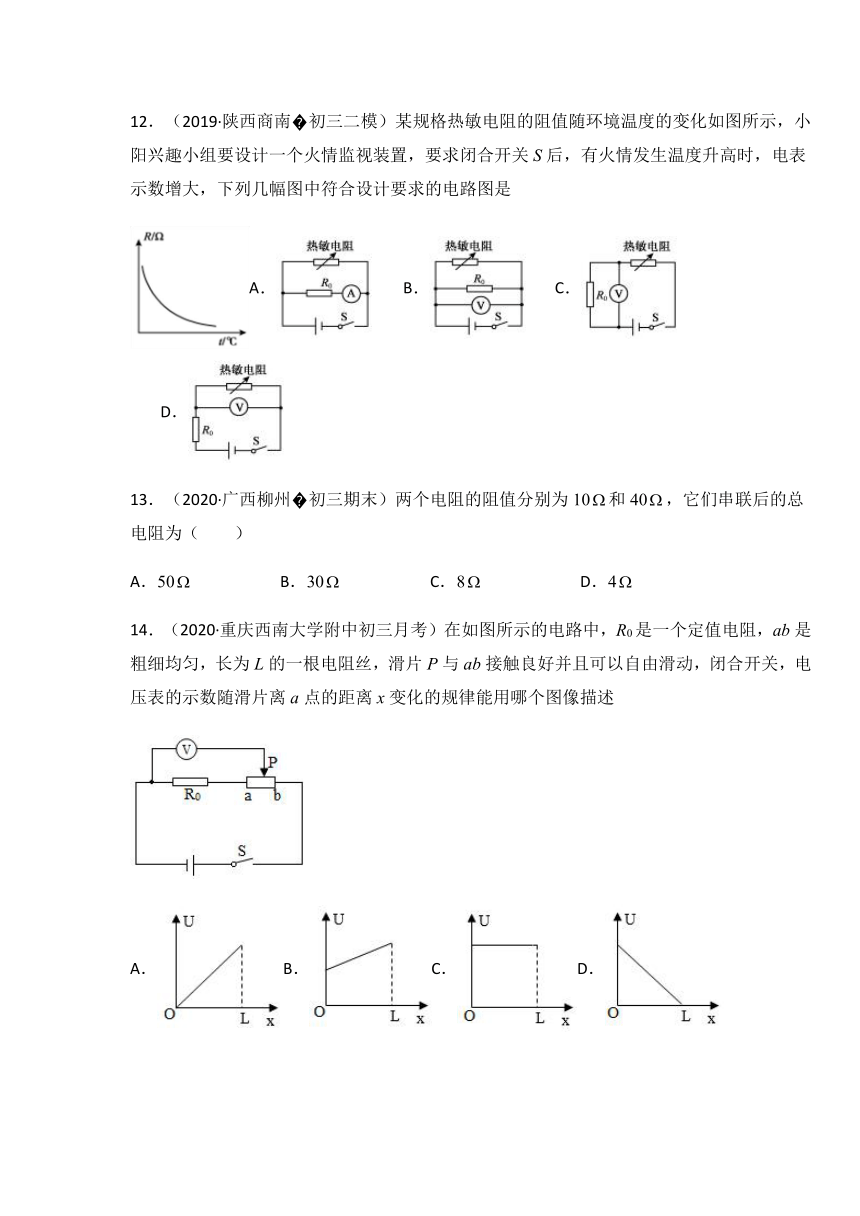

12．（2019·陕西商南?初三二模）某规格热敏电阻的阻值随环境温度的变化如图所示，小阳兴趣小组要设计一个火情监视装置，要求闭合开关S后，有火情发生温度升高时，电表示数增大，下列几幅图中符合设计要求的电路图是
A．
B．
C．
D．
13．（2020·广西柳州?初三期末）两个电阻的阻值分别为10和40，它们串联后的总电阻为（　　）
A．50
B．30
C．8
D．4
14．（2020·重庆西南大学附中初三月考）在如图所示的电路中，R0是一个定值电阻，ab是粗细均匀，长为L的一根电阻丝，滑片P与ab接触良好并且可以自由滑动，闭合开关，电压表的示数随滑片离a点的距离x变化的规律能用哪个图像描述
A．B．C．D．
15．（2020·贵州毕节?初三期末）如图所示，电源电压恒定不变。当S1闭合、S2断开时，电压表的示数为3V；当S1断开、S2闭合时，电压表的示数为9V。则为（　　）
A．
B．
C．
D．
二、多选题
16．（2020·石家庄市第二十八中学初三零模）如图，电源电压不变，电路元件及导线均完好，R1、R2为定值电阻，R为滑动变阻器。下列分析正确的是（
）
A．只闭合S1时，电流表、电压表均有示数
B．只闭合S3时，滑片右移，电压表示数变化量与电流表示数变化量的比值不变
C．闭合S1、S2、S3，滑片右移，电压表示数变大，电流表示数变小
D．闭合S1、S3，滑片右移，电压表示数变大，电流表示数变小
17．（2020·信阳市第九中学初三一模）如图所示，、为两根相同的电阻丝，下列说法正确的是（　　）
A．S和A接触，P向右移动灯泡变暗
B．S和B接触，P向右移动灯泡变亮
C．S和C接触，P向左移动灯泡变亮
D．S和C接触，P无论怎样移动灯泡亮度不变
三、填空题
18．（2020·山东菏泽?初三一模）图示为电阻A和B的I-U图像。若将A．B串联接入某电源两端，则闭合开关后，它们两端的电压UA、UB之比是______;若将A、B并联接入电源两端，闭合开关后，测得干路电流为0.6A,则电源电压是________V.
19．（2020·辽宁抚顺?初三二模）在如图所示的电路中，电源电压保持不变，当开关S闭合，甲、乙两表为电压表时，两表的示数之比U甲：U乙=5：4，则R1：R2=_____；当开关S断开，甲、乙为电流表时，两表示数之比是I甲：I乙=_____．
20．（2019·四川雅安?初三期末）当某导体两端电压是3V时，通过它的电流是0.2A，则该导体的电阻是__Ω；当它两端电压为0V时，该导体的电阻为__Ω．
21．（2019·河北高碑店?初三期末）用两节新干电池给电阻为10Ω的小灯泡供电，通过灯泡的电流是________A，如果该灯泡允许通过的最大电流为0.5A，加在该灯泡上的电压可达________V；开关断开后，该小灯泡的电阻为________Ω．
22．（2020·四川都江堰?初三期末）两只定值电阻，甲标有“”，乙标有“”，把它们并联在电路中，其等效电阻为________，若把它们串联在电路中，电路两端允许加的最大电压为________V。
23．（2019·九江外国语学校初三月考）如图所示是油量表的工作原理图，油量表应该是用______（选填“电流表”或“电压表”）改装而成的；加油时，浮标向上移动，滑动变阻器接入电路的阻值______（选填“变大”或“变小”，油量表的示数增大。
24．（2019·海南乐东黄流中学初三月考）将电阻为5Ω的R1和电阻为10Ω的R2并联后，则两者两端的电压之比为
_______
；通过R1和R2的电流之比为________．
参考答案
1．B
2．D
3．A
4．C
5．C
6．D
7．C
8．D
9．B
10．D
11．A
12．C
13．A
14．B
15．C
16．ABD
17．AD
18．1:2
2
19．1：4
1：5
20．15
15
21．0.3
5
10
22．6
15
23．电流表
变小
24．1:1
2:1
