2020年人教版八年级上册物理 第一章机械运动复习 专题运动的图像（共16张PPT）

(共16张PPT)
路程（s）/m
0
2
4
6
8
时间（t）/s
0
1
2
3
4

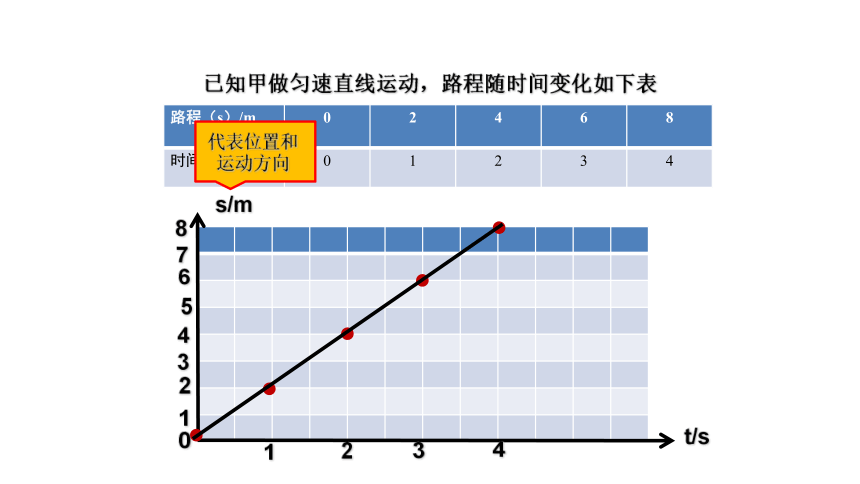

已知甲做匀速直线运动，路程随时间变化如下表
s/m
t/s
0
1
2
1
4
3
5
4
3
2
6
7
8
代表位置和
运动方向
0
1
2
4
3
v/m.s-1
t/s
路程（s）/m
0
2
4
6
8
时间（t）/s
0
1
2
3
4
速度（v）m/s

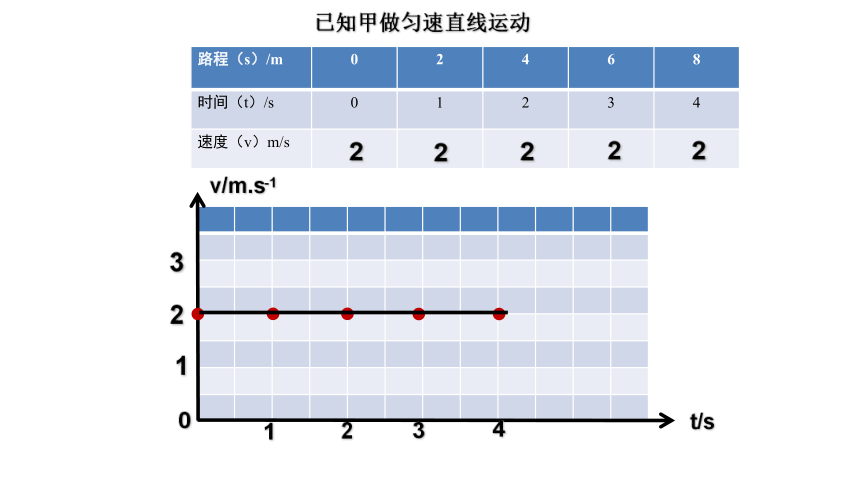

已知甲做匀速直线运动
2
2
2
2
2
1
2
3

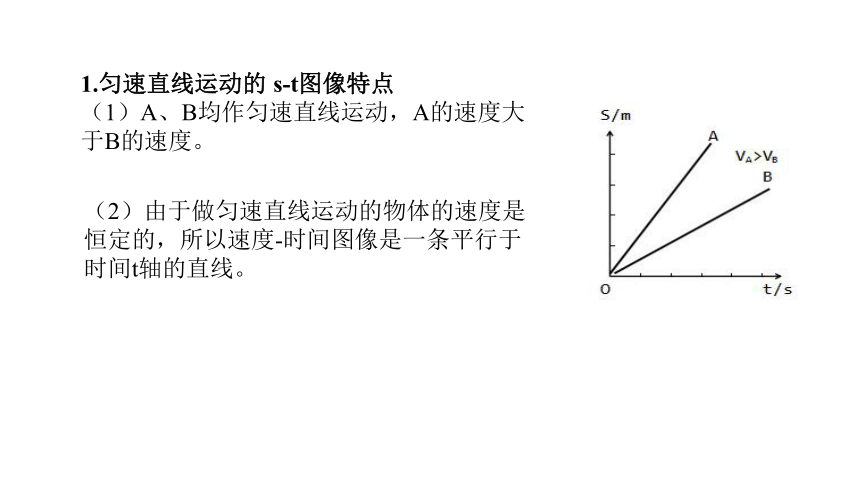

1.匀速直线运动的
s-t图像特点
（1）A、B均作匀速直线运动，A的速度大于B的速度。
（2）由于做匀速直线运动的物体的速度是恒定的，所以速度-时间图像是一条平行于时间t轴的直线。

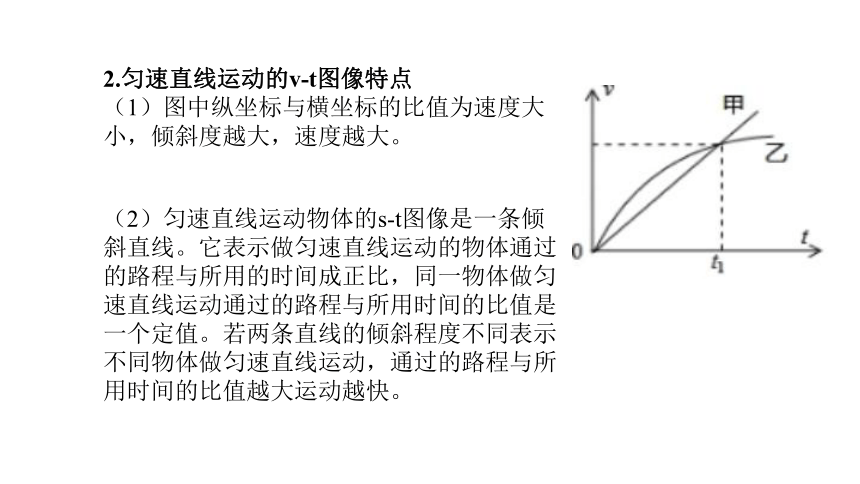

2.匀速直线运动的v-t图像特点
（1）图中纵坐标与横坐标的比值为速度大小，倾斜度越大，速度越大。
（2）匀速直线运动物体的s-t图像是一条倾斜直线。它表示做匀速直线运动的物体通过的路程与所用的时间成正比，同一物体做匀速直线运动通过的路程与所用时间的比值是一个定值。若两条直线的倾斜程度不同表示不同物体做匀速直线运动，通过的路程与所用时间的比值越大运动越快。
o
t
s
匀速直线运动s-t图象
o
t
v
匀速直线运动v-t图象

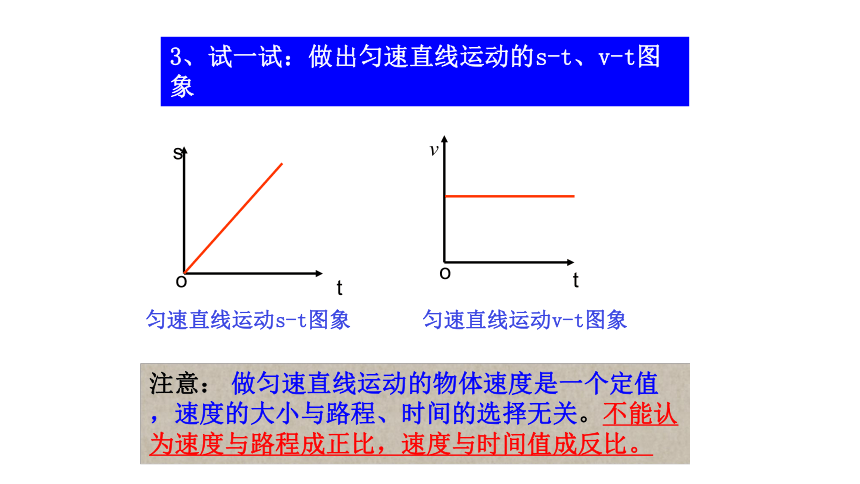

3、试一试：做出匀速直线运动的s-t、v-t图象
注意：
做匀速直线运动的物体速度是一个定值，速度的大小与路程、时间的选择无关。不能认为速度与路程成正比，速度与时间值成反比。
o
t
s
乙
甲

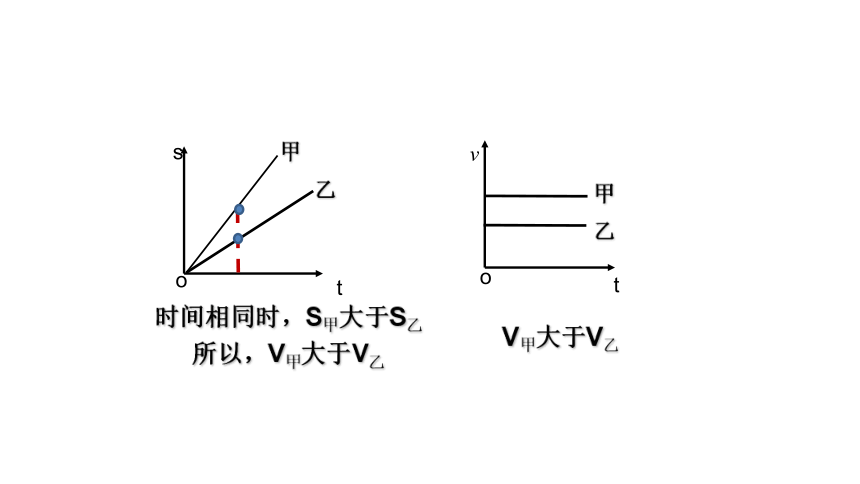

时间相同时，S甲大于S乙
所以，V甲大于V乙
o
t
v
甲
乙
V甲大于V乙
o
t
s
甲
o
t
s
2
3
丙
乙
A

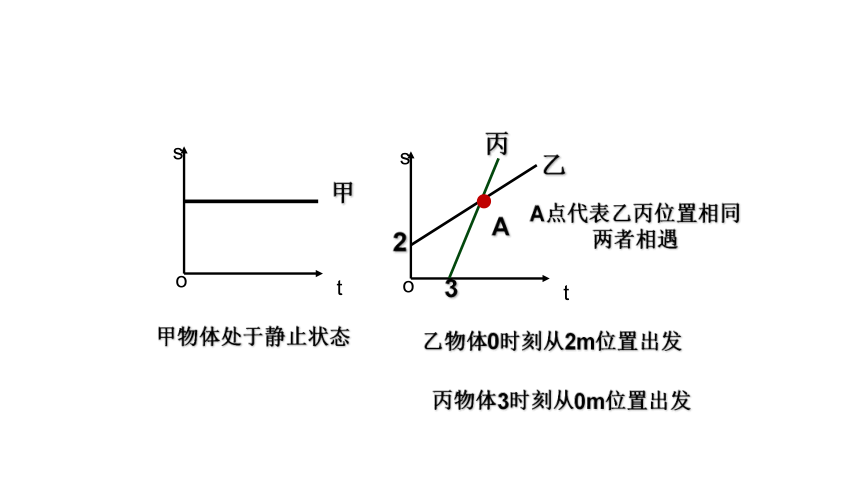

甲物体处于静止状态
乙物体0时刻从2m位置出发
丙物体3时刻从0m位置出发
A点代表乙丙位置相同
两者相遇
o
t
v
甲
乙
甲做变速运动，并为加速运动
乙做变速运动，并为减速运动
交点说明甲乙速度相同
并不代表甲乙相遇
例：某学习小组对一辆在平直公路上做直线运动的小车进行观测研究。他们记录了小车在某段时间内通过的路程与所用的时间，并根据记录的数据绘制了如图所示的路程与时间图像（s-t图），你从该图像中可以获得哪些信息？
（1）_____________
（2）_____________
（3）_____________
o
t/s
s/m
2
2
4
4
6
6
8
典例1：图像题
关键点：弄清横纵坐标的意义，结合速度计算公式V=S/t理解
拓展巩固
答：（1）小车前2s内的速度为1m/s
（2）2s、3s、4s和5s时刻小车距离出发点为2m
（3）小车后2s内的速度为2m/s
（4）整个过程小车在做变速直线运动
（5）小车在7s内通过的路程是6m
（6）小车在第2—5s内处于静止状态
（7）小车在运动过程中停止运动3s
（8）小车后2s内的速度大于前2s内的速度
（9）小车在7s内的平均速度为0.87m/s
（10）小车后2s内的速度是前2s内的速度的2倍
o
t/s
v/m.s-1
2
2
4
4
6
6
8
思考：此题若换成
v-t
图答案又如何？
练习1.甲、乙两物体同时同地向东做匀速直线运动，它们的s－t图像如图所示。由图像可知：
A．甲的速度小于乙的速度　
B．经过6s，甲在乙前面1．2m处　　
C．以甲为参照物，乙向东运动　
D．以乙为参照物，甲向东运动
练习2（2019黑龙江大庆）在一年一度的大庆市“黎明湖端午龙舟赛”中，有人对某组在平行赛道上比赛的甲乙两队龙舟的速度与时间关系进行了仔细研究，得出了甲乙的速度与时间关系图象如图。根据图象可知，下列说法正确的是（　　）
A．0﹣t1时刻两队所走距离相等
B．t1时刻甲队比乙队运动的快
C．t1时刻甲队超过乙队
D．t1时刻甲乙两队速度相等
课后达标检测
1．如图，沿同一条直线向东运动的物体A、B，其运动相对同一参考点O的距离S随时间t变化的图象，以下说法正确的是（　　）
①两物体由同一位置O点开始运动，但物体A比B迟3s才开始运动；
②t=0时刻，A在O点，B在距离O点5m处；
③从第3s开始，vA＞vB，5s末A、B相遇；
④5s内，A、B的平均速度相等．
2.（2019广东深圳）甲、乙两物体，同时从同一地点沿直线向同一方向运动，它们的
s
-
t
图象如图所示。下列说法正确的是（
）
A.2
——4
s
内乙做匀速直线运动
B.4s
时甲、乙两物体的速度相等
C.0
——
4
s
内乙的平均速度为2m
/
s
D.
3s
时甲在乙的前方
3.某物体从地面上某一点出发沿直线运动，其s﹣t图象如图所示．对物体的运动情
况进行分析，得出结论不正确的是
（
　）
A．物体在6s内运动的路程为15m
B．以地球为参照物，物体在中间2s内静止
C．物体在前2s内和后2s内的速度相等
D．物体在6s内的平均速度为2.5m/s
4.如图是相向而行的甲、乙两物体的s﹣t图象，下列说法正确的是
（　　）
A．相遇时两物体通过的路程均为100m
B．0﹣30s内甲、乙均做匀速直线运动
C．甲的运动速度为10m/s
D．甲、乙是同时出发的
