3.4-3.5折射
透镜
一、单选题
1.如图,正确表示光从空气射入玻璃的是
A.B.C.D.2.假如光速变成,下列现象不可能发生的是
A.百米赛跑裁判可以听声计时
B.太阳光照射到地球上要比以前慢许多
C.我们还能用电灯照明
D.不能再发生光的反射和折射
3.下列说法正确的是(

A.人在岸上看到的水中“飞鸟”是由于光的反射形成的
B.人在岸上看到的水中“鱼”的位置比实际位置低
C.光从水射入空气后速度不变
D.光在发生折射后,折射角一定小于入射角
4.下列对各光学现象的相应解释或描述,正确的是(

A.影子是由于光的反射形成的
B.蜡烛远离平面镜时,蜡烛的像变小

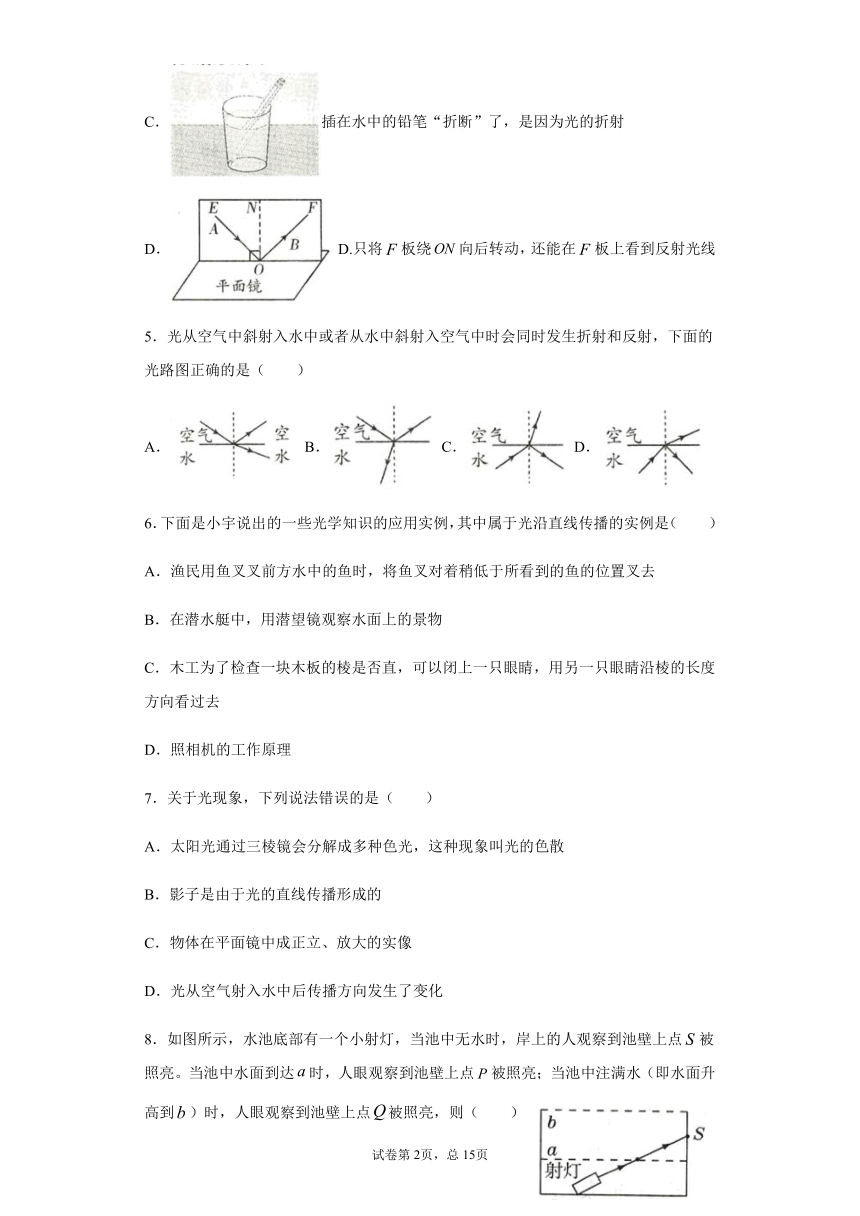

C.插在水中的铅笔“折断”了,是因为光的折射
D.D.只将板绕向后转动,还能在板上看到反射光线
5.光从空气中斜射入水中或者从水中斜射入空气中时会同时发生折射和反射,下面的光路图正确的是(

A.
B.
C.
D.
6.下面是小宇说出的一些光学知识的应用实例,其中属于光沿直线传播的实例是(

A.渔民用鱼叉叉前方水中的鱼时,将鱼叉对着稍低于所看到的鱼的位置叉去
B.在潜水艇中,用潜望镜观察水面上的景物
C.木工为了检查一块木板的棱是否直,可以闭上一只眼睛,用另一只眼睛沿棱的长度方向看过去
D.照相机的工作原理
7.关于光现象,下列说法错误的是(

A.太阳光通过三棱镜会分解成多种色光,这种现象叫光的色散
B.影子是由于光的直线传播形成的
C.物体在平面镜中成正立、放大的实像
D.光从空气射入水中后传播方向发生了变化
8.如图所示,水池底部有一个小射灯,当池中无水时,岸上的人观察到池壁上点被照亮。当池中水面到达时,人眼观察到池壁上点被照亮;当池中注满水(即水面升高到)时,人眼观察到池壁上点被照亮,则(

A.点在点上方
B.点与点是同一个点
C.点在点下方,且在点上方
D.点与点是同一个点
9.如图甲所示,有经验的渔民叉鱼时,总是瞄准看到的鱼的下方,图乙中能解释此现象的是(

A.
B.
C.
D.
10.下列作图中,有错误的是(

A.光的反射
B.平面镜成像
C.凸透镜对光线作用
D.凹透镜对光线作用
11.在校园田径运动会上,摄影记者小煜给参加比赛的24位运动员照完合影后,运动员小昊想要照一张单照,此时,小煜应该(

A.原地不动,把镜头往外拉伸
B.远离小昊,同时把镜头往里缩
C.靠近小昊,同时把镜头往外拉伸
D.远离小昊,同时把镜头往外拉伸
12.如图所示,下列现象中,成虚像的是(

①用放大镜观察邮票
②用照相机拍摄景物
③投影仪投影
④利用平面镜矫正姿势
A.②④
B.①③
C.①④
D.③④
13.生活实践中小雨用放大镜看物理书本上的字,为了看到的“字”更大一些,他应该(

A.使放大镜离书本近一些
B.使放大镜离书本远一些
C.放大镜和书本位置不变,眼睛离书本近一些
D.放大镜和书本位置不变,眼睛离书本远一些
14.小文利用太阳光测量凸透镜的焦距,方法如图所示.他让凸透镜正对阳光,但纸板上的最小光斑却不易确定.于是他移动纸板找到两次成等大光斑的位置,分别测出了光斑到凸透镜中心的距离为和,则凸透镜的焦距是
A.
B.
C.
D.
15.金牛区某校同学在探究“凸透镜成像规律”的实验中,记录并绘制了像到凸透镜的距离与蜡烛到凸透镜的距离之间关系的图像,如图所示,下列说法正确的是(
)
A.该凸透镜的焦距为10cm
B.实验中,蜡烛燃烧变短,屏上像的位置会下降
C.当时,光屏上会成放大的像,投影仪就是根据该原理制成的
D.当物体从距离凸透镜10cm处移动到15cm处的过程中,像逐渐变小
16.如图所示,通过透镜的光路图正确的是(

A.
B.
C.
D.
二、多选题
17.下面是小明做的几个验证性小实验,其中正确的是
A.将筷子放在水杯中,发现筷子好像在水面折断了,说明光发生了折射
B.将墨水瓶逐渐面镜,发现墨水瓶的像变大了,说明平面镜成像大小与物距有关
C.用小镜子反射阳光,在反射方向觉得特别刺眼,说明平行光经镜面反射都朝向同一方向
D.在水中滴入几滴牛奶,将一束光射入水中,发现光在水中传播径迹是直线,说明光在同种均匀介质中沿直线传播
18.观察下面四幅图片,判断下列说法合理的是(

A.图甲是一束光在密度不均匀糖水中的径迹,说明光在不均匀的介质中沿直线传播
B.图乙是潜望镜的光路图,潜望镜利用平面镜改变光的传播方向
C.图丙是平面镜成虚像的光路图,平面镜成的虚像是反射光线的反向延长线相交而成
D.图丁是小猫叉鱼的图片,小猫看到的鱼比实际位置浅一些
19.下列作图中,错误的是(

A.光的折射
B.平面镜成像
C.光从空气射向玻璃的光路
D.光的反射
20.下列关于光学实验的说法中,合理的是(

A.探究光的反射定律时,硬纸板可以显示光的传播路径
B.探究平面镜成像特点时,使用两支相同的蜡烛是为了比较像与物的大小关系
C.探究光的折射特点时,光从空气射入水中,传播方向一定会发生改变
D.小孔成像时,光屏上只能得到倒立、放大的实像
21.下列验证性小实验中,错误的是(

A.被
的水蒸气烫伤,往往比的水烫伤更严重,说明气体液化放热
B.将压瘪的乒乓球放入开水中,发现球恢复原状,说明温度升高使球内气体密度变大
C.把凸透镜正对着太阳光,上下移动能在地面上出现最小、最亮的光斑,说明凸透镜对光具有发散作用
D.在花样游泳项目中,运动员可以在水下听到水中音响所发出的动听的音乐,说明水能传播声音
22.下列说法不正确的是(

A.不论是凸透镜还是凹透镜,经过光心的光线传播方向不变
B.凸透镜有虚焦点,凹透镜有实焦点
C.凸透镜对光有会聚作用,所以通过凸透镜的光一定相交于一点
D.放在凹透镜焦点上的光源,它发出的光经透镜折射后,平行于主光轴
三、填空题
23.如图所示,有一束光线在空气和玻璃分界面处发生了反射和折射。则___________入射光线,___________是折射光线,___________边是空气。
24.我们能在平面镜中看到自己的像,这是由于光的___________形成的;有水的游泳池底部,看上去比实际深度浅,这是由于光的___________形成的;用放大镜观察彩色电视机荧光屏,能看到光的三原色是红、___________.
25.如图所示,MN是介质A和B的分界面,其中一种介质是空气,一束光从介质A入射到介质B,入射角为_____度,折射角为_____度,空气是介质_____(填“A”或“B”)。
26.如图是一束光线射到空气和玻璃的界面上发生方向改变的光路图。图中两条互相垂直的直线分别是表示界面和过O点的法线,可以判断:AO是_____光线,OB是______光线,反射角是_______,折射角是______。光的传播方向是从_______射到______(选填介质名称)中。
27.把一支铅笔斜插入装水的杯中,铅笔在水面处好像折断了,如图(甲)所示,这是光的_____现象;把一支铅笔紧贴在装满水的玻璃瓶的一侧,如图(乙)所示,透过玻璃瓶看到的那支笔是_____。(选填“放大的虚像”、“缩小的实像”、“等大的实像”)在装满水的杯中,斜看起来杯内的水要比实际的深度_____(填“浅”或“深”)一些。
28.一束光在玻璃和空气的分界面上发生反射和折射时,它们的光路图如图所示,其中_____侧是玻璃(选填“上侧”或“下侧”或“左侧”或“右侧”),________是反射光线,折射角为___________。
29.小雨到湖边游玩,他站在岸上看到:①岸上的树的影子;②水中的鱼;③自己在水中的倒影.他看到的景物中,由光的反射形成的是________,由光的折射形成的是________.(填序号)
30.如图所示是上课经常使用的投影仪,请按要求回答.
(1)平面镜的作用是:________________________________。
(2)灯泡的作用是:__________________________________。
(3)若在屏幕上的像比较模糊(与投影片无关),调整方法是:________________________________________________。
四、作图题
31.如图所示,一束光线从空气射入玻璃中,请在图中画出该光线在界面处发生反射和折射的大致光路。
32.如图所示,请画出光从空气射入玻璃再从玻璃到空气的光路图。
33.如图甲所示,在南美原始森林的河流里有一种射水鱼,它在水中看到水面上方的树枝上停留的昆虫等猎物后,便向猎物射水,使猎物落到水面上再进行捕杀,假设喷射出的水在空中呈抛物线形状.关于这个情景,请你在图乙中作出光路图表示:猎物
反射的光线是如何进入鱼的眼睛
的.
34.请根据图中给出的光线,画出它们完整的光路图。
35.请在图中画出入射光线通过透镜后的折射光线。
五、实验题
36.某同学在研究光的折射规律时根据实验现象画出了如图A,B,C所示的三图。
A.
B.
C.
根据图示现象,可以得到的初步结论是:
(1)____________________________
(2)_____________________________
37.小明在探究光的折射规律时,意外发现:当光沿某方向从半圆玻璃砖射向空气时,折射光消失而反射光却变得更亮,如图,
老师告诉他这是光的全反射现象.课后,小明查到光从玻璃射向空气时的一些数据如下表.
入射角

10°
20°
30°
40°
41.2°
41.8°
42°
折射角

15.2°
30.9°
48.6°
74.6°
81°
90°
/
反射能量
5%
7%
26%
43%
77%
84%
100%
100%
(1)分析以上数据可知光从玻璃射向空气时,折射角随入射角的变化关系是:_______.
(2)光从玻璃斜射向空气时,反射能量随着入射角的增大而______,当入射角______°时,反射能量达到100%,就发生了全反射现象.
(3)由表格数据可知:图线______(填“”或“”)反映了上述实验中的两角关系.
(4)根据光路可逆,当光从空气斜射向玻璃时,折射角______(填“大于”、“等于”或“小于”)入射角,因此折射光线不能消失,则______(填“能”或“不能”)发生全反射现象.
38.如图甲是学习光的折射的实验情景,图乙是示意图.
过程
如图所示是小雨探究光在下表中所列出的几种介质中发生折射时的光路图.
表格
介质真空空气水玻璃光速
结论
(1)分析表中的数据可以得出的结论是_____.
(2)分析表中的数据和图中所示的光路图,可以得出光在折射时遵循的规律是______.
推论
由分析的结论可知,光从水中斜射入玻璃中时,折射角_____(选填“大于”或“小于”)入射角。
方案
小面想:“光在反射现象中,光路是可逆的,那么在折射现象中,光路是否也是可逆的呢?”
为探究这一问题,请你帮他设计一个探究方案:_____.
拓展
现代医学常用超声波击碎人体内的结石,超声波从空气中斜射入人体后,也类似光一样要发生折射,且在人体内传播速度比空气中快如图所示,超声波进入人体击碎结石时,入射点应在点的_____(选填“左侧”或“右侧”).
(1)实验前,点燃固定在盒盖下方的蚊香,盖上盒盖,打开亮度较亮的激光,可清晰观察到沿直线传播的光路,在透明塑料盒的右侧面上可看到一个亮点,之所以能够看清光路是利用了光的______知识;
(2)向塑料盒中逐渐加人掺有少量牛奶的水,达到一定高度后会观察到在右侧面原来亮点的上方出现一个亮点,这个亮点是因为光照射到水面时发生了光的______现象形成的,还有一个在原来亮点的下方,这是由于光在______处传播方向发生改变而产生的;
(3)为了研究入射角增大时折射角的变化情况,结合图乙说明,应进行的操作是____________,注意观察的现象是____________.
39.探究光的折射规律
40.
不同的凸透镜对光的折射程度是不同的,即每个凸透镜的焦距不一定是相同的.
(1)焦距大小由凸透镜的哪些因素决定呢?请猜想出三个因素:_______、_______、______.
(2)某同学用两个材料相同、凸起程度一样,但横截面积不同的凸透镜会聚太阳光,测量得出会聚点(即焦点)到光心的距离都是10cm.根据这个情况,可推测:_______________________.
(3)某同学用两个材料相同、横截面积相同,但凸起程度不同的凸透镜会聚太阳光,测得较凸的凸透镜会聚点到光心的距离是5
cm,而较平的凸透镜会聚点到光心的距离是8
cm,根据这个情况,可推测:____.
41.在“探究凸透镜成像规律”的实验中:
(1)正确安装并调节好装置后,小芳在如图甲所示的光屏上看到了烛焰清晰的像,则她看到的像是____(填“倒立”或“正立”)、_______(填“放大”或“缩小”)的.
(2)实验中,若用不透明的硬纸板挡住凸透镜的上半部分,则光屏上的像___________(填序号).
A.只出现烛焰像的上半部分
B.只出现烛焰像的下半部分
C.仍然是完整的,但像更小了
D.仍然是完整的,且大小不变,只是变暗了
(3)某小组实验时对图甲中的装置进行了改进,将蜡烛换成“F”形的LED灯,在光屏上贴上方格纸,如图乙所示,请写出改进后的一个优点:____________.
42.小芳做“探究凸透镜成像规律”的实验时,首先按下图完成仪器装配.
(1)经过调节,光屏上得到了一个清晰的像,但像的位置偏高,为了使像能成在光屏的中央,应把蜡烛向___________(填“上”或“下”)调.
(2)调节好蜡烛的高度后,小芳把蜡烛移到A点处,此时光屏上的像很模糊,为了得到清晰的像,应把光屏向___________(填“左”或“右”)移动,这次成的是___________立、___________
的实像.
(3)小芳再把蜡烛移到B点处,但无论怎样调节光屏,光屏上始终接收不到像,这是因为此时成的是正立、放大的___________像,要想看到这个像,小芳观察的方法应该是________________.
43.某物理学习小组,选择如图所示的四个凸透镜进行探究实验(其中和形状相同、和形状相同,它们分别用玻璃、塑料和水晶制作)。
(1)为了探究“凸透镜的焦距大小与透镜球形表面弯曲程度的关系”,小组同学应选择图中的哪两个凸透镜做实验?
答:______(填字母序号)。
器材确定后,接着小组同学让一束与主光轴平行的光分别经过两凸透镜后会聚于焦点处,如图甲、乙所示。比较两次实验的现象,可以得到的结论是:凸透镜表面越凸,凸透镜的焦距越______。
(2)如果选择、两个透镜,他们还可以探究“凸透镜的焦距大小与______的关系”。
44.下面是玲玲探究“凸透镜成像规律”的实验。
(1)玲玲将蜡烛、焦距为10cm的凸透镜、光屏依次放在光具座上,点燃蜡烛并调整烛焰、凸透镜、光屏三者的中心在同一高度,这样做的目的是:______________________。
(2)玲玲将凸透镜固定在光具座50cm的刻度线处,将蜡烛和光屏移至如图所示的位置时,光屏上出现了烛焰清晰的像,该成像原理在实际中的应用是_________(填
“照相机”、“投影仪”或“放大镜”)。
(3)实验过程中蜡烛由于燃烧而变短,为了使烛焰的像再次成在光屏的中心,应向下移动
_________(填“光屏”或“凸透镜”)。
(4)玲玲将蜡烛移到35cm刻度线处,保持透镜的位置不变,应将光屏移至_________cm
刻度线处,才能再次在光屏上呈现清晰的像。
(5)若在蜡烛和凸透镜之间合适的位置放一个近视眼镜,为了使光屏上重新出现清晰的像,光屏应向_______(填“左”或“右”)移动;若不移动光屏,并保持近视眼镜的位置不变,玲玲更换另一个凸透镜,光屏上也得到了清晰的像,那么此透镜的焦距应_________(填“大于”或“小于”)10cm。
六、综合题
45.综合问答——生活中的物理:
下面在厨房吃饭时看到的几个情景,请你用所学的物理知识进行解释:
①为防铁锅生锈,把锅放在炉火上加热,并用铲子摊开里面的水,锅很快干了;
②筷子放在水碗中,水中的部分看起来向上“弯折”;
③中午光线很强时,油漆得很光滑的餐桌面有一部分看起来很亮.
请你挑选上述中的两个情景,用所学的物理知识进行解释:
(1)解释情景______;
(2)解释情景______.
试卷第1页,总3页
试卷第1页,总3页
参考答案
1.D
根据反射角等于入射角可知,图中上边是入射光线和反射光线,下边为折射光线,过入射点作出法线即可判断。
A.
光从空气斜射入水或其它透明介质中时,折射角小于入射角;而图中折射角大于入射角,故A不符合题意;
B.
光从空气斜射入水或其它透明介质中时:折射光线和入射光线分居法线两侧;而图中的折射光线和入射光线分居法线同侧;故B不符合题意;
C.
光从空气斜射入水或其它透明介质中时,折射角应小于入射角;而图中折射角等于入射角,故C不符合题意;
D.
光从空气斜射入水或其它透明介质中时:折射光线与入射光线、法线在同一个平面上;折射光线和入射光线分居法线两侧;折射角小于入射角,符合光的折射定律,故D符合题意。
2.D
假如光速变成340m/s时,分析以下现象:
A.空气中声速也是340m/s,光和声音走过一定路程时,所用时间相同,则百米赛跑裁判可以听声计时,故A可能发生不符合题意;
B.光速慢了很多,所以要经过很长时间太阳光才能照射地球上,故B可能发生不符合题意;
C.光速慢了,还能用电灯照明,只是离光源不同的位置,照亮的时间不一样而已,故C可能发生不符合题意;
D.光速慢了,但光仍然会发生反射和折射现象,故D不可能发生符合题意。
3.A
A.人在岸上看到的水中“飞鸟”属于平面镜成像,因此是由于光的反射形成的,故A项正确;
B.鱼反射的光线从水中斜射到空气中发生折射,折射光线远离法线,向下偏折,所以人眼逆着折射光线看去,看到的鱼的像比鱼的实际位置浅,故B项错误;
C.光在不同介质中的传播速度不相同,故C项错误;
D.当光从一种透明物质垂直射向另一种透明物质时,光的传播方向不变,即入射角等于折射角,故D项错误.
4.C
A.影子是因为物体挡住光线的传播而形成的阴暗区域,是由光的直线传播形成的,故A项错误;
B.蜡烛远离平面镜时,像的大小不变,与蜡烛等大,故B项错误;
C.插在水中的铅笔反射的光线从水中斜射入空气中,发生折射,折射角大于入射角,逆着光线看去,所成的像在筷子的上方,所以看到筷子“折断”了,故C项正确;
D.反射光线、法线与入射光线在同一平面上,只将F板绕ON向后转动,不能够在F板上看到反射光线,故D项错误。
5.D
A.图中折射角大于入射角,故A项错误;
B.图中入射光线与折射光线在法线同一侧,故B项错误;
C.图中折射角小于入射角,故C项错误;
D.图中反射角等于入射角,折射光线与入射光线分居法线两侧,且折射角大于入射角,故D项正确。
6.C
A.我们能看到水中的鱼,是由于鱼反射光线从水中射入到空气中的人眼里的缘故,故光线在水面处会发生折射,故渔民用渔叉叉前方水中的鱼时,将渔叉对着稍低于所看到的鱼的位置叉去,这是由于光的折射造成的,故A项不符合题意;
B.由于潜望镜是利用平面镜成像的原理制成的,故在潜水艇中,用潜望镜观察水面上的景物的过程是利用光的反射原理,故B项不符合题意;
C.木工用一只眼睛沿一块木板楞的长度方向看过去,检查棱是否直,这是利用光的直线传播的原理来工作的,故C项符合题意;
D.照相机原理是利用凸透镜的成像规律制作而成的,故是利用光的折射的原理,故D项不符合题意。
7.C
A.太阳光通过三棱镜可以分解成七色光,是光的色散现象,其实质是光的折射,故A不符合题意;
B.影子的形成说明了光是沿直线传播的,故B不符合题意;
C.平面镜成的是正立、等大的虚像,故C符合题意;
D.光从空气射入水中后,会发生折射现象,传播方向发生变化,故D不符合题意。
8.C
无水时,射灯发出的光沿直线传播,光线照在池壁上点,如图所示,当水池中的水面在处时,根据折射规律,灯光射出水面后将远离法线偏折,即向下偏折,故点在点下方;当水池中注满水(水面在处)时,射灯发出的光在水中将沿直线传播,故在射灯照射角度不变的情况下,在池中无水和注满水(水面在处)时,灯光都照在池壁同一点,但从岸上看这一点,无水时感觉在点,水满时由点反射的光在水面处发生折射,折射角大于入射角,折射光线射入眼睛时,人会感觉亮点在点上方,即点位置在点上方。从无水到有水,对被照亮点的深度感觉不同。故C符合题意。
9.B
水中鱼反射出的光,在水面处发生了折射,折射角大于入射角,人认为光是沿直线传播的,所以逆着折射光线看上去,看到的是变浅的鱼的虚像。所以有经验的渔民应该用鱼叉瞄准看到鱼的下方位置,才能将鱼叉到;
A.不符合题意;
B.符合题意;
C.不符合题意;
D.不符合题意。
10.C
A.
根据光的折射规律,反射光线和入射光线应该分居法线两侧,反射角等于入射角,符合反射定律,故A正确,不符合题意;
B.根据平面镜成像的规律可知,平面镜成的像与物体关于镜面对称。此图符合规律,故B正确,不符合题意;
C.平行于主光轴的光线经凸透镜后,折射光线过焦点,故C错误,符合题意;
D.延长后过虚焦点的光线经凹透镜后,折射光线平行于主光轴,故D正确,不符合题意。
11.C
照相机是根据凸透镜成倒立、缩小、实像的原理制成的,其成像规律是物体离凸透镜越近,像越大,且物像异侧。
运动员照完合影后,运动员小昊想要照一张单照时,照相机所成的像要变大,则照相机到小昊的距离应变小,像到镜头的距离应变大,故小煜应靠近小昊,同时把镜头往外拉伸,使镜头到底片的距离变大,故C符合题意,A、B、D不符合题意。
12.C
放大镜、平面镜所成的像都不是由实际光线会聚而成的,不能用光屏承接,是虚像,照相机、投影仪所成的像都是由实际光线会聚而成的,可以用光屏承接,是实像。所以C符合题意,A、B、D不符合题意。
13.B
因放大镜成像时物距小于焦距,所成的像是正立放大的虚像,而成像时物距越小,像距越小,虚像越小,反之,像变大,所以用放大镜看书本上的字,为了使看到的字“大”一些,应使放大镜离书本远一些;故ACD项错误,B项正确。
14.B
由图可知在焦点的前后等距的地方关于焦点对称,两次成等大光斑的位置到凸透镜中心的距离为和,焦点就在两个位置的中点,即凸透镜的焦距为:
f=。
故B符合题意。
15.D
A.由图知,当物距为10cm时,像距也为10cm,此时,成倒立、等大的实像,所以,故A错误;
B.由凸透镜成像的光路可知,过光心的光线沿直线传播,当蜡烛变短时,屏上的像应该向上移动,故B错误;
C.当时,,成倒立、缩小的实像,应用于照相机不是投影仪,故C错误;
D.物体从距凸透镜10cm处移动到15cm处的过程中,物距大于焦距,成实像,凸透镜成实像时,物距增大,像距减小。像变小,故D正确。
16.A
A.图为凸透镜,过焦点的光线经凸透镜折射后折射光线平行于主光轴,故A正确符合题意;
B.图为凸透镜,平行于主光轴的光线经凸透镜折射后折射光线通过焦点,故B错误不符合题意;
C.图为凹透镜,平行于主光轴的入射光线经凹透镜折射后折射光线反向延长通过焦点,故C错误不符合题意;
D.图为凹透镜,过焦点的光线经凹透镜折射后折射光线发散,将更远离主光轴,故D错误不符合题意。
17.ACD
A.光由一种介质斜射入另一种介质时,会发生折射,故将筷子放在水杯中,发现筷子好像在水面折断了,说明光发生了折射,A正确符合题意;
B.将墨水瓶逐渐面镜,发现墨水瓶的像变大了,是因为视角变大了,像的大小不变,始终与物体大小相等,B错误不符合题意;
C.平行光经过镜面反射,仍然是平行的,所以用小镜子反射阳光,在反射方向觉得特别刺眼,说明平行光经镜面反射都朝向同一方向,C正确符合题意;
D.在水中滴入几滴牛奶,将一束光射入水中,发现光在水中传播径迹是直线,实验说明了光在同种均匀介质中沿直线传播,D正确符合题意。
18.BCD
A.光只有在同种均匀介质中才沿直线传播,光在密度不均匀的糖水中的传播径迹是弯曲的,A不符合题意;
B.因为潜望镜是由平面镜制成的,所以潜望镜的原理是利用平面镜改变光的传播方向,B符合题意;
C.平面镜成像的实质是物体发出的光被平面镜反射后,反射光线的反向延长线相交而成,C符合题意;
D.小猫看到的水中的鱼,是由光的折射形成的虚像,虚像在折射光线的反向延长线上,则小猫看到“水中的鱼”的位置比实际位置浅一些,D符合题意。
19.AB
A.当光从空气斜射到玻璃中时,折射光线靠近法线,折射角小于入射角,故A错误,符合题意;
B.平面镜成的像是虚像,作图时应用虚线表示,故B错误,符合题意;
C.当光从空气斜射入水中时,折射角小于入射角。图中的折射角小于入射角,故C正确,不符合题意;
D.据图可知,此时反射角等于入射角,符合光的反射定律,故D正确,不符合题意。
20.AB
A.如果看不见光的传播路径,就无法对光线进行研究,在探究光的反射定律时,安装一个硬纸板后,能够间接的在光屏上看到光的传播途径,故A符合题意;
B.探究平面镜成像特点时,用两支相同的蜡烛,便于比较物和像的大小关系,故B符合题意;
C.光从空气中斜射入水中时,传播方向一定会发生改变,但垂直入射时,光的传播方向不变,故C不符合题意;
D.小孔成像成的是一个倒立的像,像是由实际光线会聚而成的,是实像;像的大小取决于光屏到小孔的距离。在光屏上能接收到放大、等大或缩小的实像,故D不符合题意;
21.BC
A.被100的水蒸气烫伤往往比100的水烫伤更严重,这是因为水蒸气先液化,液化过程放热,故A项与题意不相符;
B.乒乓球中气体温度升高,分子的平均动能增大,乒乓球能恢复原状,是气体压强增大的缘故B项与题意相符;
C.将一凸透镜正对着太阳光,发现在地上形成一个最小、最亮的光斑,说明凸透镜对光有会聚作用,故C项与题意相符;
D.在花样游泳项目中,运动员可以在水下听到水中音响所发出的动听的音乐,说明液体(水)也能传播声音,故D项与题意不相符。
22.BCD
A.
不管是凸透镜还是凹透镜,经过光心的光线方向不改变,故A项与题意不相符;
B.
凸透镜有实焦点,凹透镜有虚焦点,故B项与题意相符;
C.
凸透镜对光线有会聚作用,但通过凸透镜的光线不一定相交于一点,故C项与题意相符;
D.
凹透镜对光有发散作用,当放在凹透镜焦点上的光源,它发出的光线经透镜折射后,变得更发散了,故D项与题意相符。
23.FH
HB

根据“有一束光线在空气和玻璃分界面处发生了反射和折射”可知,本题考查的是反射、折射在界面上同时发生的图解题,比单独的反射或单独的折射难度要大,根据反射定律、折射定律的详细内容,先找出法线、界面再去判断出入射光线、反射光线、折射光线等问题,进而进行求解。
根据反射光线与入射光线分居法线两侧,反射角等于入射角,则AB为法线,FH和HD中一条为入射光线,另一条为反射光线;
根据折射光线、入射光线分居法线两侧可知,FH为入射光线,HB为折射光线,则HD为反射光线,GC为分界面;因此:
[1]FH为入射光线;
[2]HB为折射光线;
[3]由于折射角小于入射角,因此光从空气斜射入玻璃中,即右边为空气。
24.反射
折射
绿、蓝
根据题目中对于成像情况的提问可知,本题考查光的反射和折射,根据光的反射、光的折射与生活实际的关联进行判断。
[1]平面镜成像属于光的反射,因此我们能在平面镜中看到自己的像,这是由于光的反射原理;
[2]河底反射的光线由水中进入空气时,在水面上发生折射,折射角大于入射角,折射光线进入人眼,人眼会逆着折射光线的方向看去,就会觉得河底变浅了;
[3]红、绿、蓝被称为光的三基色,用放大镜观察彩色电视画面,可以发现是由红、绿、蓝三种色光混合而成的。
25.
B
[1]由图可知,过入射点作出法线,水平直线MN为界面,竖直虚线为EF法线;如图所示:
入射角是入射光线与法线的夹角,反射角是反射光线与法线的夹角,折射角是折射光线与法线的夹角;由图可知,入射光线与界面的夹角为40°,则入射角为:
[2]图中的折射角为:
[3]当光线从空气斜射入其它透明介质时,折射角小于入射角;当光线从其它透明介质斜射入空气时,折射角大于入射角;因为图中的折射角大于入射角,故光线从其它透明介质斜射入空气中,则上方B为空气。
26.入射
反射
∠6
∠3
玻璃
空气
[1][2]由图可知,∠1=∠6,根据反射角等于入射角,可知DE为法线,FG为界面,
而折射光线和入射光线分别位于法线两侧,则OC一定为折射光线,AO为入射光线,OB为反射光线;
[3][4]入射光线与法线的夹角即∠1为入射角,反射光线与法线的夹角即∠6为反射角,折射光线与法线的夹角∠3为折射角;
[5][6]根据∠3>∠1可知,FG左边为空气,右边为玻璃,则光的传播方向是从玻璃射到空气中。
27.折射
放大的虚像

[1]铅笔斜插入装水的杯中,铅笔在水面处好像折断了,这是光从水中斜射入空气中光的传播方向发生了偏折,进入人眼后人沿着折射光线看过去,比物体原来的位置偏高,属于光的折射现象;
[2]
把一支铅笔紧贴在装满水的玻璃瓶的一侧,如图(乙)所示,此时铅笔所在的为置相当于玻璃瓶形成的凸透镜的一倍焦距以内的地方,故透过玻璃瓶看到的那支笔是放大的虚像;
[3]在装满水的杯中,杯底光线从水中斜射入空气进入人的眼睛中时发生偏折,折射光线将远离法线,故斜看起来杯内的水要比实际的深度浅一些。
28.右侧
OC
55度
[1][2][3]假设MM′是界面,NN′是法线,如果DO是入射光线,OC是反射光线,反射角不等于入射角,DO是入射光线不正确;
如果CO是入射光线,OD是反射光线,反射角不等于入射角,CO是入射光线不正确;
故假设MM'是界面,NN'是法线不成立.
假设NN'是界面,MM'是法线,根据反射定律和折射规律知,BO是入射光线,OC是反射光线,OD是折射光线,入射角是50°,反射角是50°,折射角是55°.折射角大于入射角,所以右侧是玻璃,左侧是空气。
29.③

[1]能看到岸上的树的影子,是光的直线传播形成的;自己看到水中的倒影,这是平面镜成像,平面镜成像的原理是光的反射;由光的反射形成的是③;
[2]看到的“水中的鱼”并不是实际的鱼,而是由于光的折射形成的一个虚像,由光的折射形成的是②。
30.改变光的传播方向,使图像成在屏幕上
充当光源,增加投影片的亮度,使投影更清晰
适当调整镜头与投影片的距离、屏幕与投影仪的距离
本题考查投影仪的工作原理与结构,主要是凸透镜的成像规律.
投影仪中的灯泡是光源,主要用来照亮胶片;
光经过凸透镜后会折射到天花板上,平面镜的作用是改变光的传播方向,使像成在光屏上;
如果所成的像比较模糊说明光线还没有会聚到同一点,可以通过调整物距的方法在另一侧的光屏找到实像.
(1)平面镜可以成像,也可以改变光的传播方向;
(2)灯泡作为光源是用来照亮胶片的,使像更加明亮;
(3)为了在光屏上得到清晰的像,可以通过调整物距的方法来完成.
31.
过入射点O作垂直于界面的法线,根据反射光线、入射光线分居法线两侧,反射角等于入射角画出反射光线;根据光从空气斜射入水中折射角小于入射角画出折射光线,如图所示:
32.
【解析】
光从空气射入玻璃时,折射角小于入射角,而光从玻璃斜射入空气时,折射角大于入射角。
33.
在水面上取一点O,过O点垂直水面作出法线,连接PO为入射光线,OE为折射光线,注意折射角小于入射角,如图所示:
34.
根据透镜的三条特殊光线作图规律作图:(1)过光心的光线不改变传播方向;(2)平行于主光轴的光线经折射后过焦点(对于凹透镜来说,是折射光线的反向延长线过虚焦点);(3)过焦点的光线经折射后与主光轴平行(对于凹透镜来说,是入射光线的延长线过虚焦点,经折射后与主光轴平行)。答案如下:
35.
根据凸透镜的特殊光线作图,平行于主光轴的光线,折射后过焦点;过光心的光线传播方向不变。如图:
36.当光从空气斜射入透明介质时折射角小于入射角,且当入射角减小,折射角也减小
光以相同的入射角从空气斜射入不同介质,折射角不同
(1)[1]分析图A或B或C可得出的初步结论:光从空气斜射入水或玻璃中的时候,折射角小于入射角,折射角随入射角的减小而减小。折射光线和入射光线分居法线两侧。
(2)[2]分析图B和图C可得出的初步结论:光以相同的入射角从空气斜射入不同介质,折射角不同。这是由于不同介质的折射本领不同。
37.折射角随入射角的增大而增大
增大
41.8
小于
不能
(1)[1]分析表中数据可知光从玻璃射向空气时,折射角大于入射角,且折射角随入射角的增大而增大;
(2)[2][3]由表中数据分析可知,光从玻璃斜射向空气时,反射能量随着入射角的增大而增大,当入射角41.8°时,反射能量达到最大100%,这时就发生了全反射现象
(3)[4]由表格数据可知:当入射角41.8°时,发生了全反射,不存在折射光线,所以图线a反映了上述实验中的两角关系;
(4)[5][6]光折射时光路是可逆的,当光从空气斜射向玻璃时,折射角小于入射角,折射角随入射角的增大而增大,但折射光线不能消失,不能发生全反射现象。
38.漫反射
反射
水面
增大入射角
折射角的变化
(1)[1]烟是固体颗粒,光遇到空气中小的固体颗粒发生漫反射,反射的光进入人的眼睛,人能看到光的传播路线,
所以是利用了光的漫反射知识;
(2)[2][3]当光线射向两种介质的界面上时,会同时发生反射和折射,因此塑料盒右侧面原来亮点的上方出现一个亮点是因为光照射到水面时发生了光的反射现象形成的,另一个在原来亮点的下方,这是由于光在水面处发生折射传播方向发生改变而产生的;
(3)[4][5]为了研究入射角增大时折射角的变化情况,应将绕点逆时针旋转,增大入射角,同时注意观察折射角的变化.
39.光在不同的介质中传播的速度不相同
光从传播速度大的介质中斜射入传播速度小的介质中时,折射光线向法线偏折
小于
见解析
左侧
(1)[1]由表中数据得出:光在不同介质中的传播速度一般不同;
(2)[2]图中,光在真空中的速度大于在空气中的传播速度,折射角小于入射角;光在空气中的速度大于在水中的传播速度,折射角小于入射角;光在玻璃中的速度小于在空气中的传播速度,折射角大于入射角;由此可得:光从传播速度大的介质斜射入传播速度小的介质中时,折射角小于入射角;
[3]由表中数据知道,光在水中的速度大于在玻璃中的传播速度,因此折射角小于入射角;
[4]
探究方案:将一束光以一定的角度从空气斜射入水中,记下水中折射光线的方向。将一束光从水中沿原折射光线的方向斜射入空气中,记下空气中折射光线的方向。比较空气中折射光线的方向与空气中原入射光线的方向。若一致,则可逆;若不一致,则不可逆;
[5]超声波进入人体后,传播速度变大,折射角大于入射角,折射声波偏离法线,要使超声波进入人体击碎结石,入射点应在O点的左侧。
40.材料
凸起程度
横截面积
凸透镜的焦距与其横截面积无关
详见解析
(1)[1][2][3]第二小题是探究凸透镜的焦距和凸透镜横截面积的关系;第三小题是探究凸透镜的焦距和凸面程度的关系;由此可知凸透镜的焦距和凸透镜的凸面程度和横截面积有关;还可以猜想焦距的长短与凸透镜的材料有关;
(2)[4]实验控制了相同的材料和凸起程度,而使横截面积不同,但测得凸透镜的焦距相同,由此可以说明凸透镜的焦距与其横截面积无关;
(3)[5]实验中凸透镜的材料和横截面积相同,而凸起程度不同,结果测得较凸的凸透镜焦距为5cm,较平的凸透镜焦距为8cm,由此得出:凸透镜的焦距与其凸起程度有关,凸起程度越大,焦距越小。
41.倒立
缩小
D
实验现象更明显、便于观察比较、减少污染等
(1)[1][2]由题图可知,物距大于像距,并且能在光屏上成实像,蜡烛一定在2倍焦距之外,成的是倒立、缩小的实像.
(2)[3]遮住凸透镜的上半部分,物体上任一点射向凸透镜下半部分的光线,经凸透镜折射后,照样能会聚成像,像的大小不发生变化,只是折射光线减少了,会聚成的像变暗,故选D.
(3)[4]将蜡烛换成“F”形的LED灯,并在光屏上贴上方格纸,这样能让实验现象更明显、便于观察比较、减少污染.
42.上


放大

从凸透镜的右侧透过凸透镜去观察
(1)[1]为了使像成在光屏的中央,要调整烛焰、凸透镜、光屏三者的中心在同一高度上,由题图可知,烛焰位置偏低,因此要把蜡烛向上调.
(2)[2][3][4]当蜡烛在A点时,,根据凸透镜成像规律可知,要.因此应把光屏向右移动,该条件下得到的清晰像为倒立、放大的实像;
(3)[5][6]B点位于1倍焦距以内,所以蜡烛在B点时,成的是正立、放大的虚像,且像与蜡烛在凸透镜的同侧,即都在凸透镜的左侧,因此要从凸透镜右侧透过凸透镜去观察.
43.A、C

材料
(1)[1]由题图中A、B、C、D可知,根据实验要求,同种材料的只有A和C,且它们的表面弯曲程度不同,故选A、C;
[2]由题图中甲、乙可知,乙图中的焦距小,而乙图中凸透镜的表面弯曲程度比较大,会聚作用强,说明凸透镜表面越凸,焦距越小。
(2)[3]A、B两种材料的透镜表面弯曲程度相同,但材料不同,所以可以探究凸透镜的焦距大小与材料的关系。
44.使像成在光屏的中央
照相机
凸透镜
80

小于
第一空.调整烛焰、凸透镜、光屏三者的中心在同一高度,可以使所成的像呈现在光屏的中央。
第二空.由图可知,此时物距大于像距,根据凸透镜成像规律可知,此时u>2f、f第三空.蜡烛燃烧变短后,火焰位置下移,由于光屏上成的是倒立的像,所以光屏上成的像会向上移。此时有三种方法可以使像重新回到光屏的中央:①透镜和光屏不动,将蜡烛上移;②蜡烛和光屏不动,将透镜下移;③蜡烛和透镜不动,将光屏上移。所以要向下移动的是凸透镜。
第四空.由图可知,此时u=30.0cm、v=15.0cm。若将蜡烛移到35cm刻度线处,则移动后的物距为u=15.0cm,即物距大小变为原来的像距大小,根据凸透镜成像规律可知,移动后的像距大小应等于原来的物距大小,即移动后的像距为v=30.0cm,所以应将光屏置于80cm刻度线处,才能再次在光屏上呈现清晰的像。
第五空.在蜡烛和凸透镜之间放一个近视眼镜,因近视眼镜是凹透镜,对光有发散作用,会使得像的位置向后(向右)移动。为了使光屏上重新出现清晰的像,光屏应跟随像向右移动。
第六空.原来凸透镜的焦距是10cm,放上近视眼镜后光被发散,像向后移,换另一个凸透镜后,像又回到原来的位置,说明换上去的凸透镜对光的会聚能力更强,即焦距更短,所以换上去的凸透镜焦距应小于10cm。
45.通过提高温度、增大液体表面积的方法,使蒸发加快
光从水中斜射入空气中时,光线在水面处发生弯折,折射角大于入射角
(1)[1]情景①影响B蒸发快慢的因素有:温度、表面积、液体表面的空气流速,题文中,把锅放在炉火上加热,并用铲子摊开里面的水,这样提高了温度,又增大了液体表面积,所以加快了蒸发,锅很快干。
(2)[2]情景②筷子放在水碗中,光线由水中斜射入空气中时,发生折射,且折射角大于入射角,折射光线进入人眼,折射光线的反射延长线相交形成虚像,虚像的位置偏高,所以水中的部分看起来向上“弯折”。
(3)[3]情景③光线很强时,油漆得很光滑的餐桌面形成了镜面反射,反射光线集中,人眼处于反射光线的区域时,会感觉这一部分很亮。
答案第1页,总2页
答案第1页,总2页
