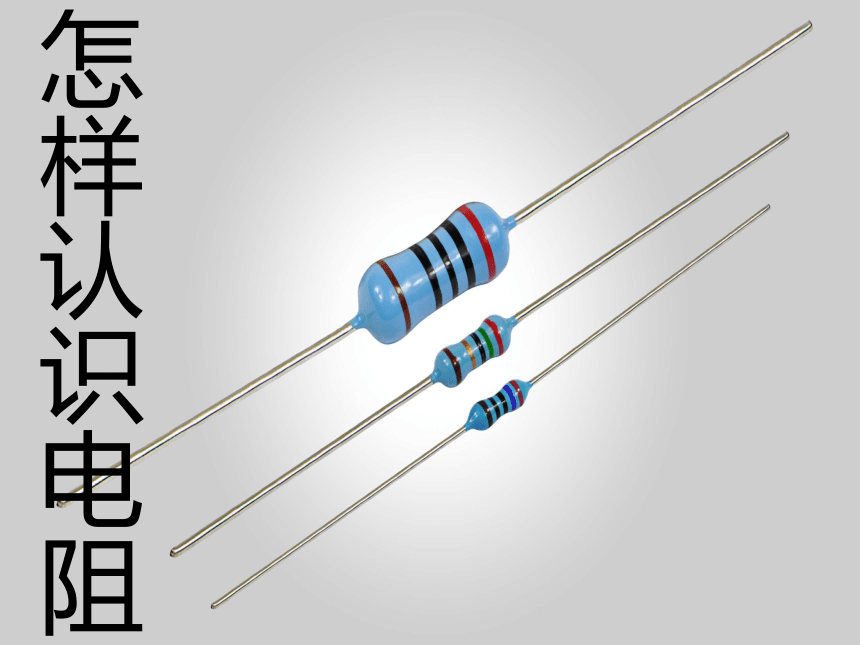

怎样认识电阻

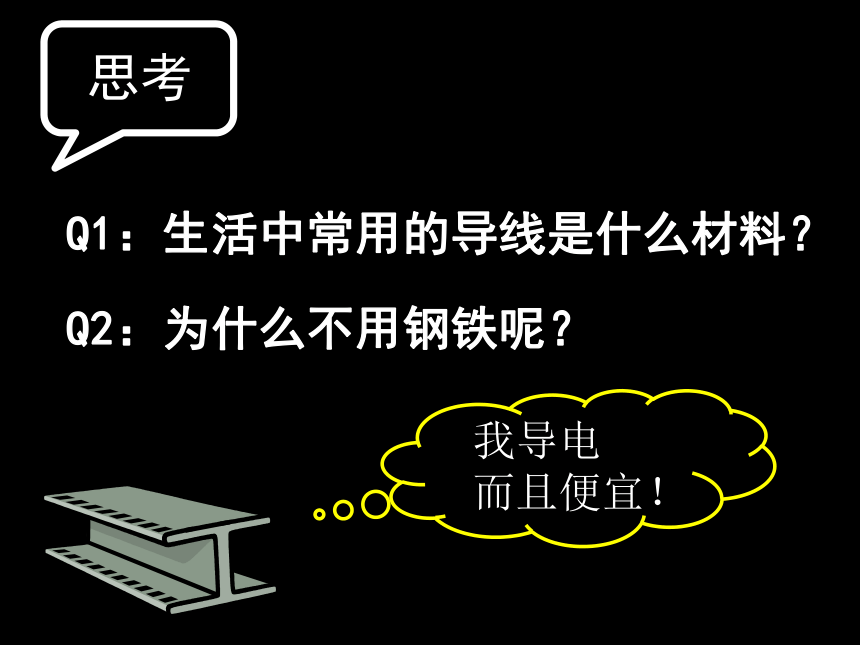

思考
Q1：生活中常用的导线是什么材料？
Q2：为什么不用钢铁呢？
我导电
而且便宜！
比较

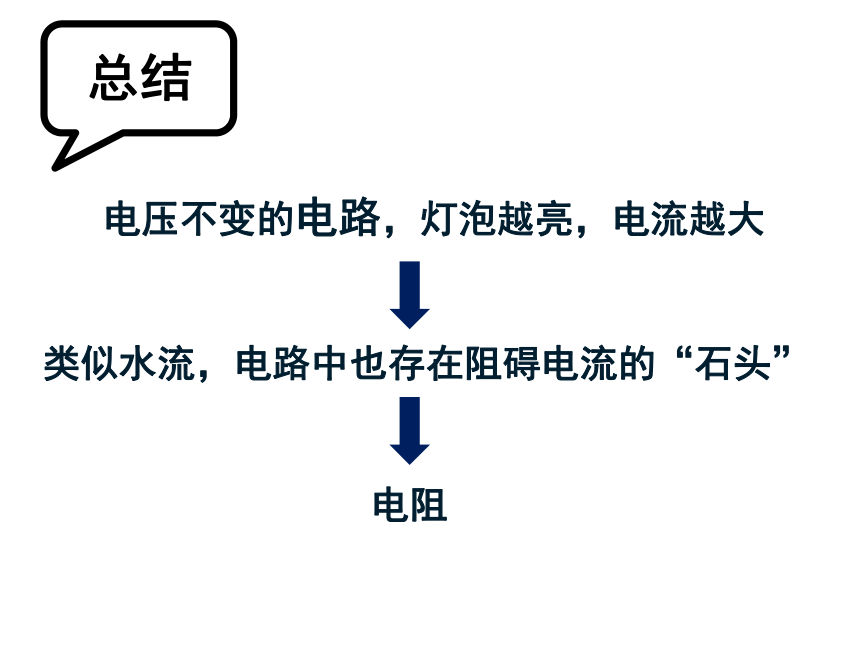

总结
电压不变的电路，灯泡越亮，电流越大
类似水流，电路中也存在阻碍电流的“石头”
电阻

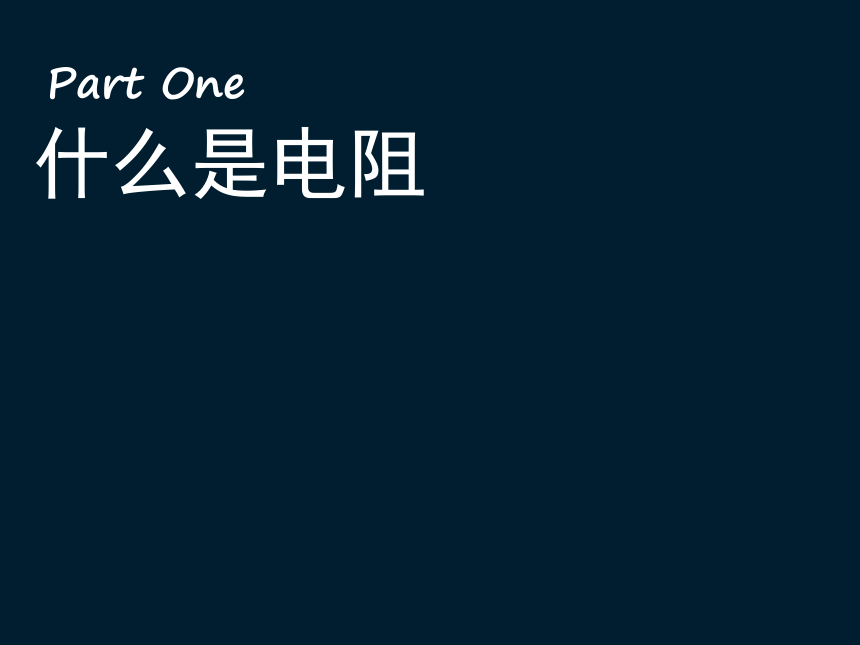

Part One
什么是电阻

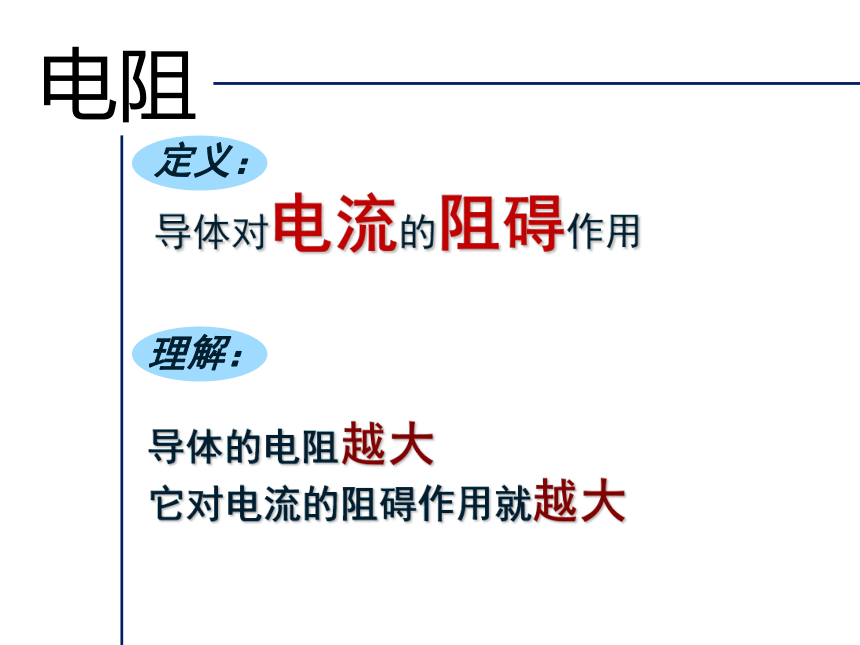

电阻
定义：
导体对电流的阻碍作用
理解：
导体的电阻越大
它对电流的阻碍作用就越大

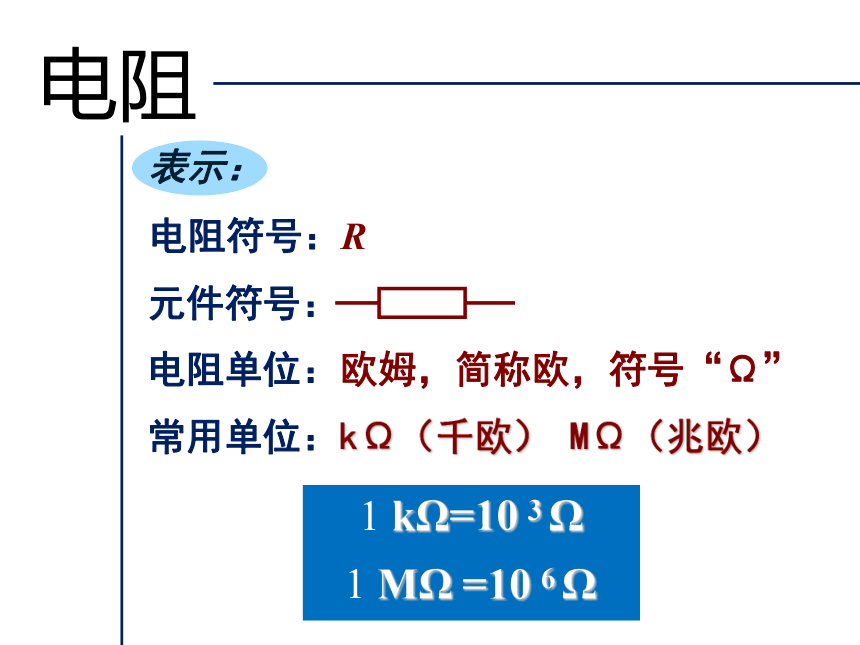

电阻
表示：
电阻符号：R
元件符号：
1 kΩ=10 3 Ω
1 MΩ =10 6 Ω
电阻单位：欧姆，简称欧，符号“Ω”
常用单位：kΩ（千欧） MΩ（兆欧）

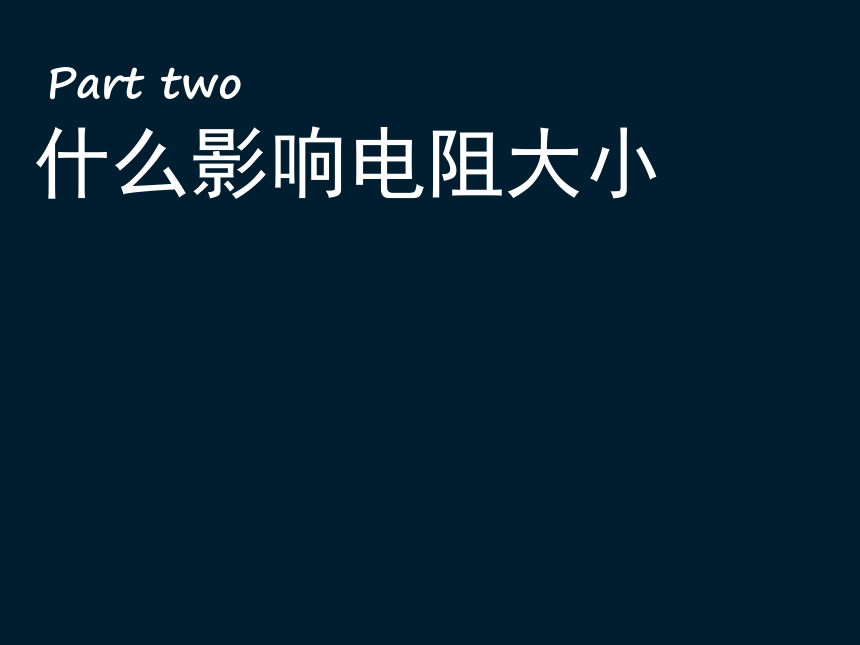

Part two
什么影响电阻大小
方法：控制变量法

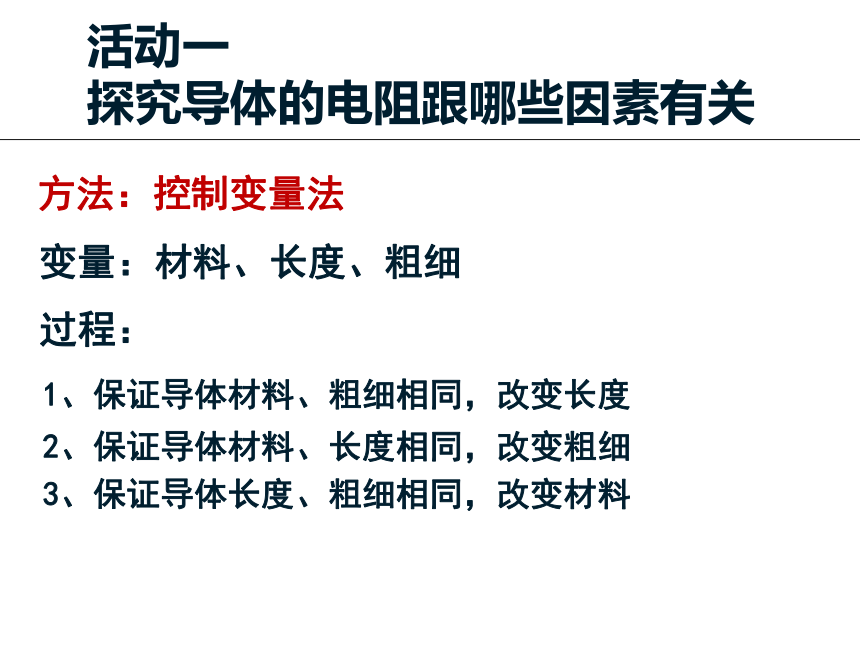

活动一
探究导体的电阻跟哪些因素有关
变量：材料、长度、粗细
过程：
1、保证导体材料、粗细相同，改变长度
2、保证导体材料、长度相同，改变粗细
3、保证导体长度、粗细相同，改变材料
1．探究导体电阻与长度的关系。
材料、粗细相同
导体长度越长，电阻越大
2、研究导体的电阻与粗细的关系
材料、长度相同导体横截面积越大，电阻越小
3．探究导体电阻与材料的关系。
粗细、长度相同
导体电阻与导体材料有关
总结
1、导体电阻与导体的材料、长度、横截面积有关
2、导体电阻与导体长度成正比，与横截面积成反比
3、导体的电阻是导体的固有属性。
与是否有电流无关
与是否有电压无关
与是否连入电路无关
你能设计实验探究导体电阻与温度的关系吗？
[讨论]
导体电阻还与温度有关
大多数导体，温度越高，电阻越大
少数导体，电阻随温度的升高而减小
超导现象：
当温度降低到一定程度时，某些材料电阻消失。
这就是导线用铜的原因
从表中可知，在同样条件下，＿、＿材料的电阻很小，＿＿、＿＿材料的电阻很大。一般常用＿＿材料来做导线，＿＿、＿＿来做绝缘体。
银　铜
电木　橡胶
铜
电木　橡胶
人体电阻的一般值是＿＿＿＿＿＿欧。出汗时，人体的电阻值较＿＿；干燥时，人体的电阻值较＿＿。
1000－2000
小
大
小结
1．电阻含义及单位；
2．导体的电阻与导体的材料、长度、横截面积有关；
【练习题】
1．影响铜导体的电阻大小的因素
有＿＿、＿＿、＿＿。
2．粗细相同的铜丝甲、乙，甲的长度是乙的一半，则甲、乙电阻R甲、R乙的大小关系为( 　 )
A．R甲＝2R乙 B．2R甲＝R乙
C．R甲＝R乙 D．无法比较
3、“铜导线比铁导线的电阻小。”这种说法对吗？应当怎么说？
长度　粗细　温度
B
4.关于导线电阻的大小，下列说法中正确的是（温度对电阻的影响可以不计） （ ）
A.横截面积越大的导线，电阻越小
B.横截面积相同的导线，长导线的电阻大
C.长度相同的导线，细导线的电阻大
D.同种材料制成的长短相同的导线，粗导线的电阻小
D
5．长10米、电阻均为10欧的铜导线两根，接长成为20米的导线，接长后的导线电阻为 ( )
A．10欧 B．20欧 C．5欧 D．40欧
6．横截面积为1毫米2、电阻均为1欧的镍铬合金线两根，合并成横截面积为2毫米2的导线，合并后的导线电阻为 ( )
A．1欧 B．2欧 C．0．5欧 D、4欧
B
C
7．把长10米、电阻为10欧的铜导线拉成长20米的铜导线，拉长后的铜导线电阻为( 　 )
A．10欧 B．20欧　C40欧　D、2.5欧
8．把长10米、电阻为10欧的铜导线平分两
等份后，合成一根长5米的铜导线，合并后的铜导线电阻为 ( 　　 )
A．10欧 B．20欧 C．40欧 D．2.5欧
C
D
