第十六章 电压
人教版 九年级专题练习

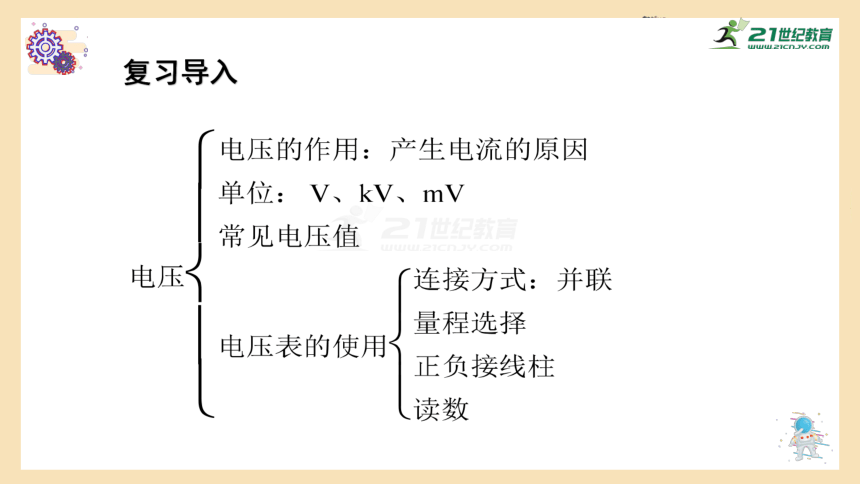

复习导入
知识讲解
一、概念辨析
（一）电压

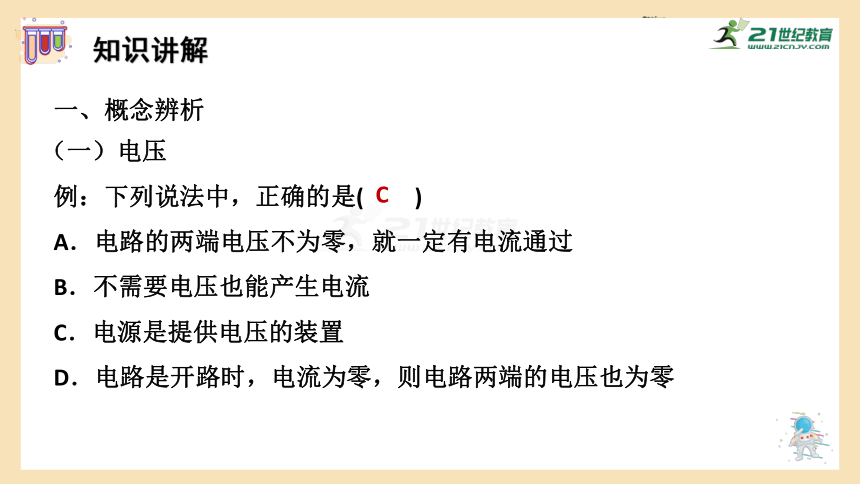

例：下列说法中，正确的是(　　)
A．电路的两端电压不为零，就一定有电流通过
B．不需要电压也能产生电流
C．电源是提供电压的装置
D．电路是开路时，电流为零，则电路两端的电压也为零
C

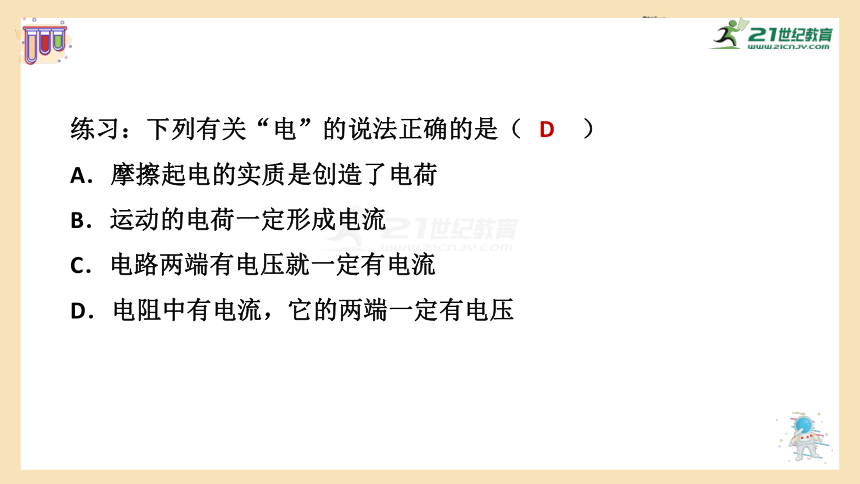

练习：下列有关“电”的说法正确的是（ ）
A．摩擦起电的实质是创造了电荷
B．运动的电荷一定形成电流
C．电路两端有电压就一定有电流
D．电阻中有电流，它的两端一定有电压
D

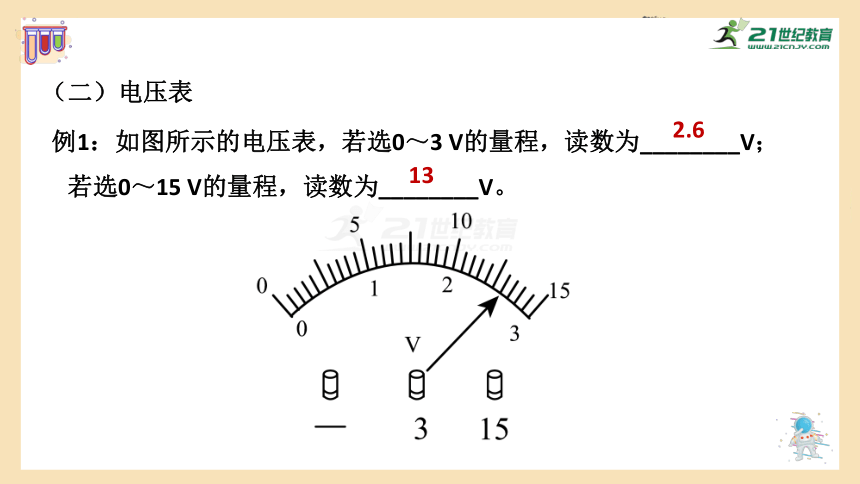

例1：如图所示的电压表，若选0～3 V的量程，读数为________V；若选0～15 V的量程，读数为________V。
2.6
13
（二）电压表

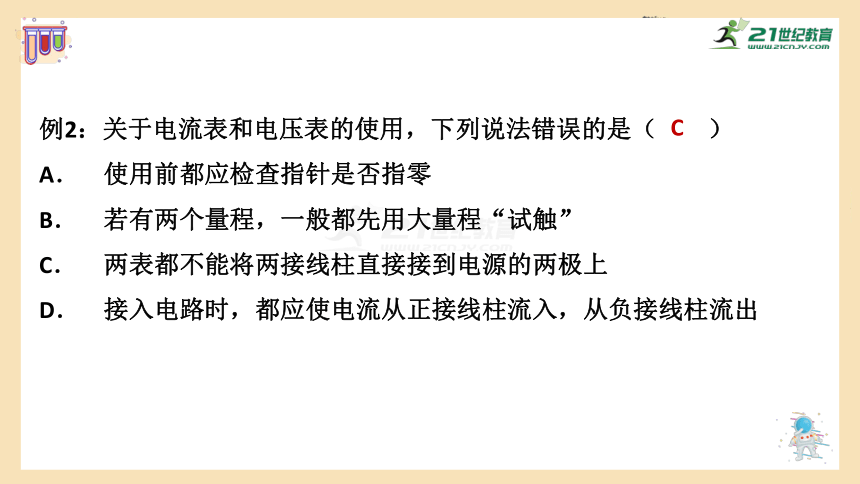

例2：关于电流表和电压表的使用，下列说法错误的是（　　）
A． 使用前都应检查指针是否指零
B． 若有两个量程，一般都先用大量程“试触”
C． 两表都不能将两接线柱直接接到电源的两极上
D． 接入电路时，都应使电流从正接线柱流入，从负接线柱流出
C

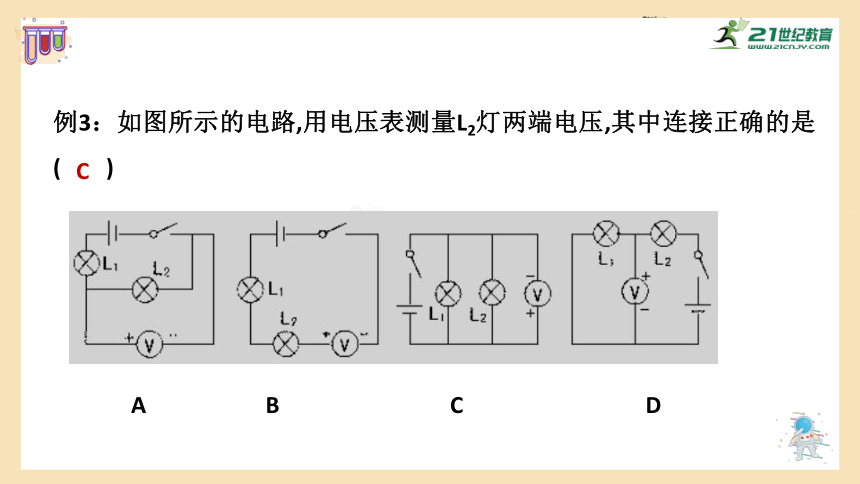

例3：如图所示的电路,用电压表测量L2灯两端电压,其中连接正确的是( )
C
A B C D
练习1：(巴中中考)在下面的电路中，闭合开关S，能用电压表测量L2两端电压的是(　　)
C

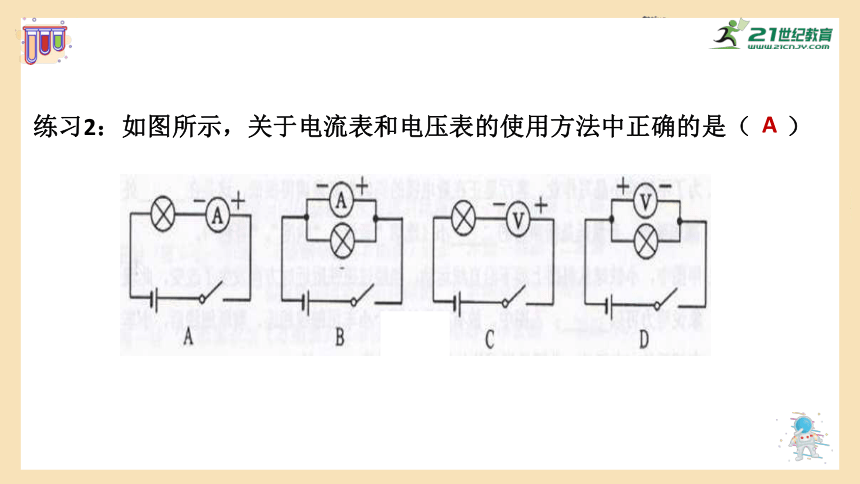

练习2：如图所示，关于电流表和电压表的使用方法中正确的是（ ）
A

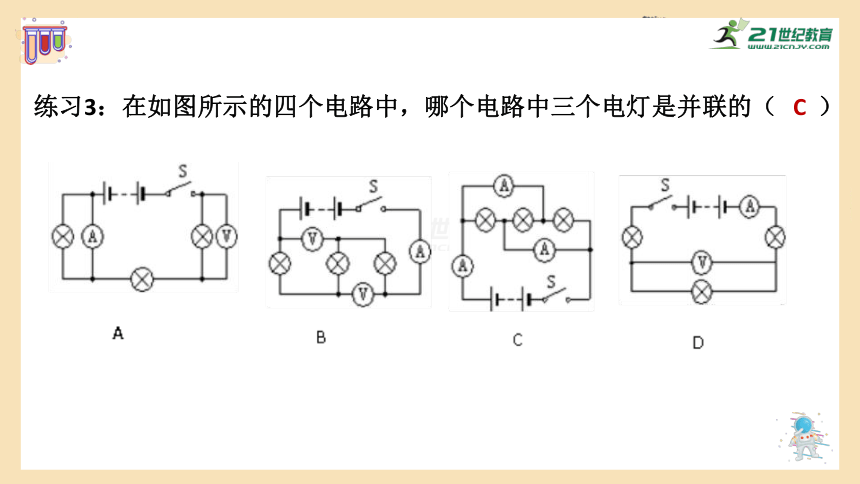

练习3：在如图所示的四个电路中，哪个电路中三个电灯是并联的（ ）
C

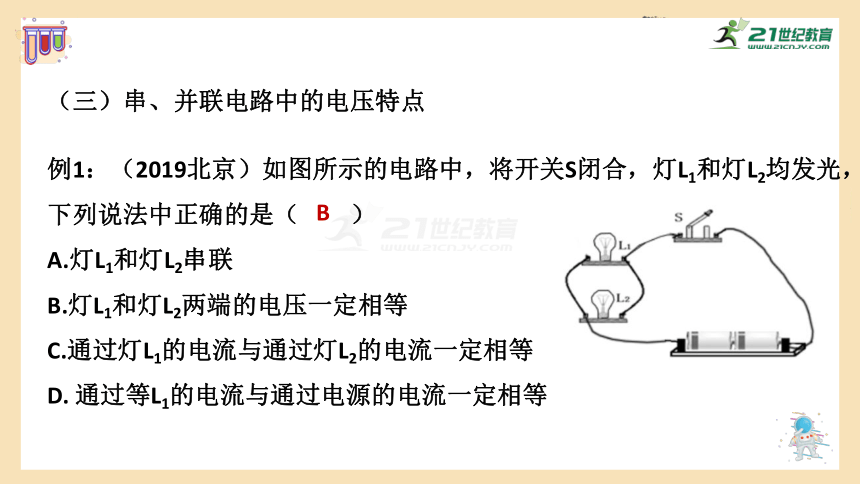

例1：（2019北京）如图所示的电路中，将开关S闭合，灯L1和灯L2均发光，下列说法中正确的是（　　）
A.灯L1和灯L2串联
B.灯L1和灯L2两端的电压一定相等
C.通过灯L1的电流与通过灯L2的电流一定相等
D. 通过等L1的电流与通过电源的电流一定相等
B
（三）串、并联电路中的电压特点

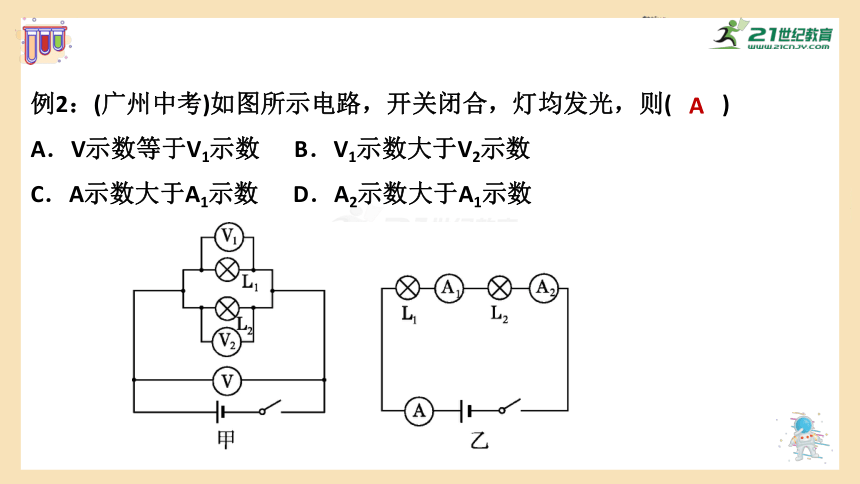

例2：(广州中考)如图所示电路，开关闭合，灯均发光，则(　　)
A．V示数等于V1示数 B．V1示数大于V2示数
C．A示数大于A1示数 D．A2示数大于A1示数
A
练习1：如图所示电路．开关闭合后两灯发光．以下说法正确的是（ ）
A．电压表V的示数一定等于V1的示数
B．电压表V的示数一定大于V1的示数
C．电流表A的示数一定等于A1的示数
D．电流表A的示数一定等于A1的示数的2倍
A
练习2：把两个灯泡串联后接到电源上，合上开关S后，会发现L1比L2亮，则通过L1的电流_______ 通过L2的电流大 。若把两个灯泡并联后接到电源上，合上开关S后，则L1两端的电压______ L2两端的电压.
=
=
练习3：在一个电路中安装了两盏电灯、一个开关、一个电源，闭合开关两盏电灯能正常发光。要用探究方法来判断这两盏电灯的连接方式是串联还是并联，某学习小组进行了讨论，四个同学都发表了自己的观点。以下哪个观点可以推断这两盏电灯肯定是串联的 （ ）
A．开关能同时控制这两盏灯的亮与灭
B．用电流表分别测出这两盏灯都发光时的电流，发现电流不相等
C．用电压表分别测出这两盏灯都发光时两端的电压，发现它们的电压相等
D．用电压表分别测出这两盏灯都发光时两端的电压，发现它们的电压不相等
D
二、计算
例1：如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述不正确的是（　　）
A．L1两端电压为2V
B．L1两端电压为4V
C．L2两端电压为4V
D．L1和L2两端电压之和为6V
B
例2：在图 甲所示的电路中，当闭合开关后，两个电压表指针偏转的情况均如图乙所示，则电阻 R1 和 R2 两端的电压分别为（ ）
A．4.8 V , 1.2 V 　　　B．6 V , 1.2 V
C．1.2 V , 6 V 　　　 D．1.2 V , 4.8 V
A
练习1：下图甲是用电压表测量电压的实验电路图，电压表所用量程不明，电压表的指针位置分别如图乙、丙所示，则电压表的读数分别为 ________ 、 ________ ，L2两端的电压为 _______________．
1.6V
2.4V
0.8V
练习2：图中电源电压保持不变，当S1，S2都闭合时，电压表示数为4.5V；当S1闭合S2断开时，电压表示数为3V；那么S1，S2都断开时，L1和L2两端的电压分别为 ( )
A．3V和4.5V B．1.5V和4.5V
C．3V和1.5V D．1.5V和3V
C
例1：（2019湖南湘西州）下图是测量小灯泡电阻的实物图，用笔画代替导线把图补充完整，导线不能交叉。
三、根据电路图连接实物图或根据实物图画出相应的电路图
例2：根据如图所示的的实物连接图，在右面的框中画出电路图．
练习1：根据图所示的电路图，用笔画线代替导线，连接实物电路（要求导线不能交叉）。
练习2：将图按下列要求在虚框中画出电路图，然后连接实物图：
（1）两灯泡并联；
（2）开关控制整个电路；
（3）电流表测干路上的电流强度；
（4）电压表测量电源电压．
答案
例：（扬州中考）在“探究串联电路电压的特点”活动中。
（1）如图所示，连接电路时，至少需要 __ 根导线；实验中应选择规格 ___ （相同／不同）的小灯泡。
（2）在测L1两端电压时，闭合开关，发现电压表示数为零，原因可能是 _________________ （填出一种即可）。
（3）小芳保持电压表的B连接点不动，只断
开A连接点，并改接到C连接点上，测量L1两
端电压。她能否测出L2两端电压？ _____ ，
理由是 __________________________________ 。
6
不同
L1被短路（L2断路）
不能 电压表正负接线柱接反
不能
四、实验题
改进方法:换用不同规格的小灯泡多次重复实验
（4）小明分别测出AB、BC、AC间的电压并记录在如下表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和。
请对小明的做法进行评价： ，改进方法是 。
评价：实验次数太少，结论不具有普遍性
例：如图所示的电路中，甲、乙、丙是连接在电路中的三只电学仪表．闭合开关后，灯L1、L2均正常发光．则 （ ）
A．甲是电流表，乙、丙是电压表
B．甲是电压表，乙、丙是电流表
C．乙是电流表，甲、丙是电压表
D．乙是电压表，甲、丙是电流表
五、填电流表或电压表
B
练习1：在图中的○里填上适当的电表符号，使之成为正确的电路图。
练习2：如图示，已知两只灯泡L1和L2是串联的，则在①、②和③三个电表中（电流表或电压表）判断正确的是（ ）
A. ①是电流表，②和③是电压表；
B. ①和③是电压表，②是电流表；
C. ①和②是电流表，③是电压表；
D. ①②和③都是电流表
B
练习3：如图所示电路里填上适当的电表符号，要求两灯串联。
练习4：图所示的电路中，缺少电压表V 1 、V 2 和电流表A，请将三个电表分别填在正确的位置，要求电源电压不变，当电键S由断开到闭合时，电压表V 1 示数减小，V 2 示数增大．
练习5：如图所示电路中，在〇内填上电流表或电压表的符号．
A
V
A
课堂练习
1、如果两盏灯两端电压相等，这两盏灯(　　)
A．一定是并联　
B．一定是串联
C．可能是并联　
D．以上都不对
C
2、在一个由电源、开关、导线和两个小灯泡组成的电路中，用电压表测量时发现，两灯泡两端电压相等，观察发现通过两灯泡的电流不同。则两个小灯泡的连接（ ）
A.一定是并联
B.一定是串联
C.可能是串联,也可能性并联
D.无法判定
A
板书设计
作业布置
1、在探究“串联电路电压的规律”实验中，要用电压表测灯L2两端的电压，连接的电路如图所示。图中只有一根导线连错了，请在连错的导线上画“ ”，并画出正确的连线。
2、(2019绥化)下面四幅电路图中，仪表使用正确的是（　　）
B
