沪粤版八年级上册物理 第三章 第2节 探究光的反射定律 课件（22张PPT）

(共22张PPT)
3.2
探究光的反射规律
一、新课引入
思考：光在同一种均匀介质中是沿直线传播的，如果传播到两种介质的分界面使，情况会怎样呢？
看平面镜中的像时，有没有光线进入我们的眼睛？
二、新授课
1、光的反射现象

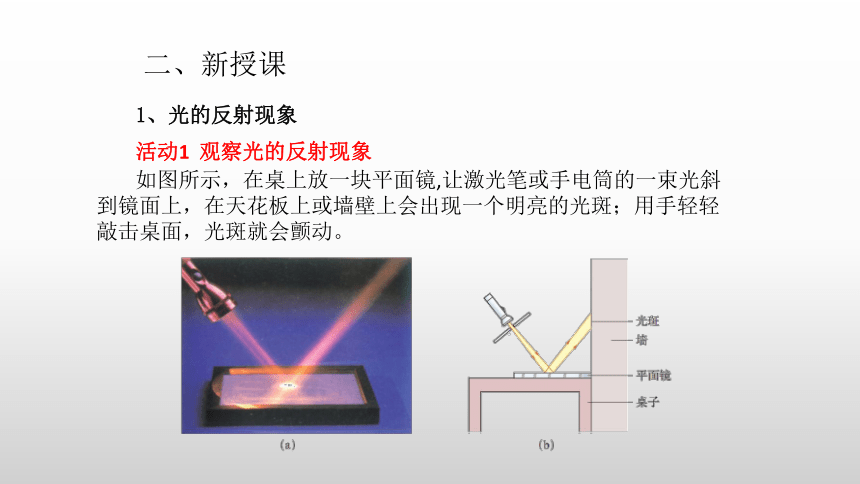

活动1
观察光的反射现象
如图所示，在桌上放一块平面镜,让激光笔或手电筒的一束光斜
到镜面上，在天花板上或墙壁上会出现一个明亮的光斑；用手轻轻
敲击桌面，光斑就会颤动。
二、新授课
法线：ON
过入射点垂直于反射面的直线。（人为添加的，用虚线表示）
七个名词:
N
B
A
O
反射面：ＭＭ’（镜面）
入射点：Ｏ
入射光线：AO
反射光线：OB
入
射
角α
：入射光线与法线的夹角。即∠AON
反
射
角β
：反射光线与法线的夹角。即∠BON
入射角
α
反射角
β
入射光线
反射光线
Ｍ
Ｍ’
光的反射定义：光在两种物质分界面上改变传播方向又返回原来介质中的现象，叫做光的反射。
二、新授课

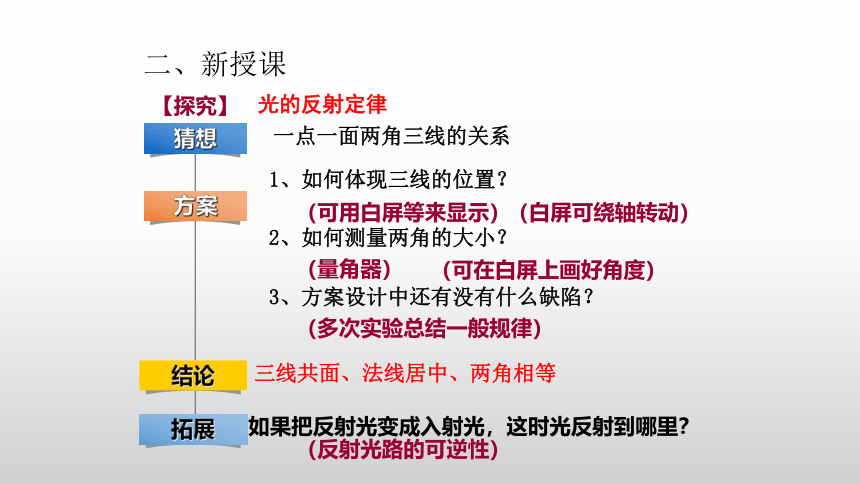

猜想
拓展
方案
结论
【探究】
一点一面两角三线的关系
1、如何体现三线的位置？
光的反射定律
三线共面、法线居中、两角相等
如果把反射光变成入射光，这时光反射到哪里？
（可用白屏等来显示）
2、如何测量两角的大小？
（可在白屏上画好角度）
（白屏可绕轴转动）
（量角器）
3、方案设计中还有没有什么缺陷？
（多次实验总结一般规律）
（反射光路的可逆性）
二、新授课

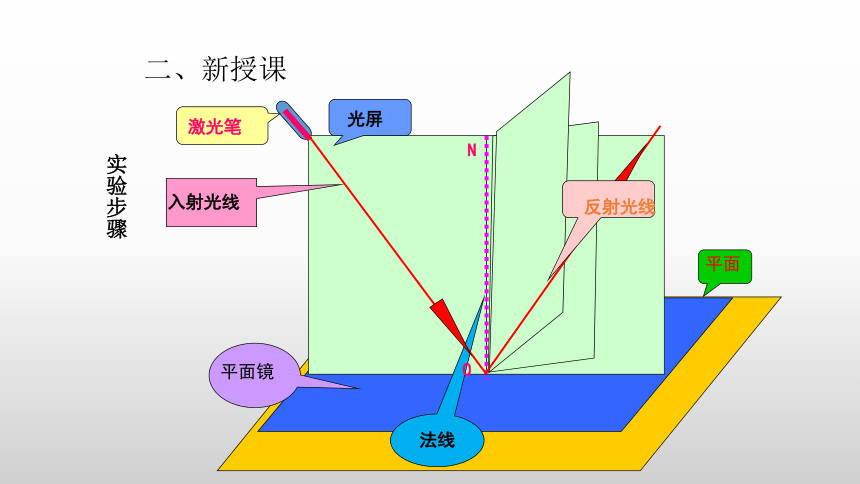

平面
平面镜
光屏
法线
N
O
激光笔
入射光线
反射光线
实验步骤
二、新授课

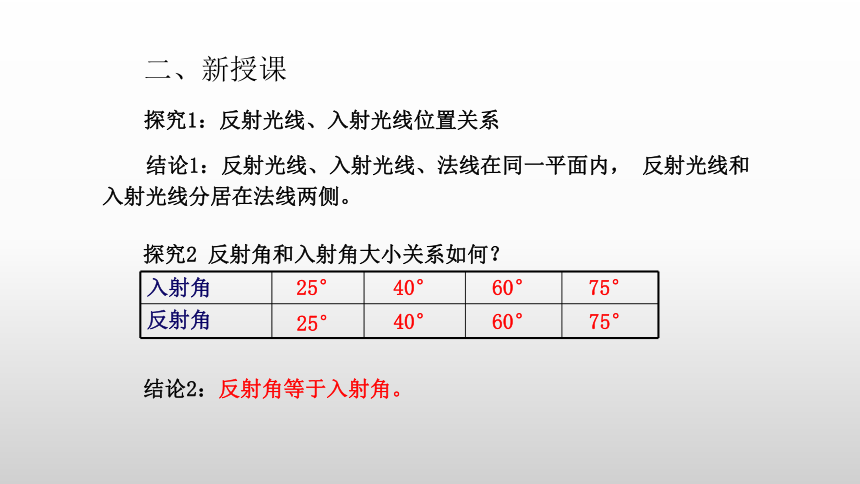

结论1：反射光线、入射光线、法线在同一平面内，
反射光线和入射光线分居在法线两侧。
探究1：反射光线、入射光线位置关系
探究2
反射角和入射角大小关系如何？
结论2：反射角等于入射角。
入射角
25°
40°
60°
75°
反射角
25°
40°
60°
75°
二、新授课
）
）
（1）反射光线、入射光线、法线在同一平面内
（2）反射光线、入射光线分居法线两侧
（3）反射角等于入射角
（三线共面）
（两线分居）
（两角相等）
光的反射规律

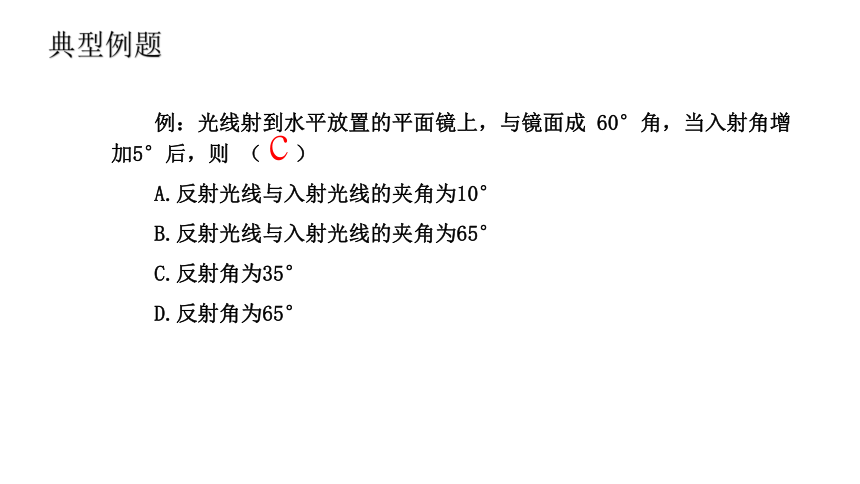

例：光线射到水平放置的平面镜上，与镜面成
60°角，当入射角增加5°后，则
（
）
A.反射光线与入射光线的夹角为10°
B.反射光线与入射光线的夹角为65°
C.反射角为35°
D.反射角为65°
c
典型例题
在反射现象中，光路是
的。
二、新授课
O
A
N
B
甲同学通过平面镜能看到乙同学的眼睛，则乙同学
看到甲同学的眼睛。（填“能”或“不能”）
如果让光线逆着反射光线的方向照射到平面镜上，我们会看到什么？
能
i
r
可逆
二、新授课
2、镜面反射和漫反射
　　反射面平整光滑，当光平行入射时，法线彼此平行，反射光会被平行反射。
反射光线将会怎样射出呢？
平面镜
每条光线都遵守反射定律。反射光向同一方向射出，在这个方向的反射光很强，而其它方向反射光很弱或无反射光。
（1）镜面反射
二、新授课
（2）漫反射
反射光线还会平行吗？
白纸
向各个方向反射光，所以能使我们从各个方向看到物体。
　　反射面粗糙，凹凸不平，当光平行入射时，法线彼此不平行，反射光线向四面八方。
例:下列关于镜面反射和漫反射分析正确的是(
)
A.镜面反射遵循光的反射定律，漫反射不遵循光的反射定律
B.只有发生镜面反射的物体我们才能看到它
C.光照到衣服上时会发生漫反射
D.当平行的入射光线射向平面镜后，其反射光线将不再平行
c
典型例题
二、新授课
阅读课本P54页内容，了解光反射的应用。
1、红宝石激光器
红宝石激光器的红宝石两端被磨成一对平面镜，使很强的激光多次反射形成激光束。
3、光反射应用
2、人造卫星
人造卫星利用光的反射，在遥远的太空感知地面的矿藏和森林，估计农作物的产量。
黄河口遥感图像
部分地区的卫星遥感图
二、新授课
3、光纤通信
光纤利用光的反射传输信息。
二、新授课
4、潜望镜
潜望镜利用两个与水平面成45°夹角，且互相平行的平面镜对光的反射，使海底的人可以看到海面的情况。
二、新授课
5、危害------光污染
建筑物的玻璃幕墙造成的光污染
二、新授课
电焊光和激光造成的光污染
一、光的反射现象
二、探究光的反射现象
三、镜面反射和漫反射
四、光反射的应用
课堂小结
