教科版八年级上册 物理 课件 4.5科学探究：凸透镜成像 17张PPT

(共17张PPT)
5.
科学探究：凸透镜成像
这是真的吗？
实
验
器
材
物
距（u）
像
距（v）
23
64
40

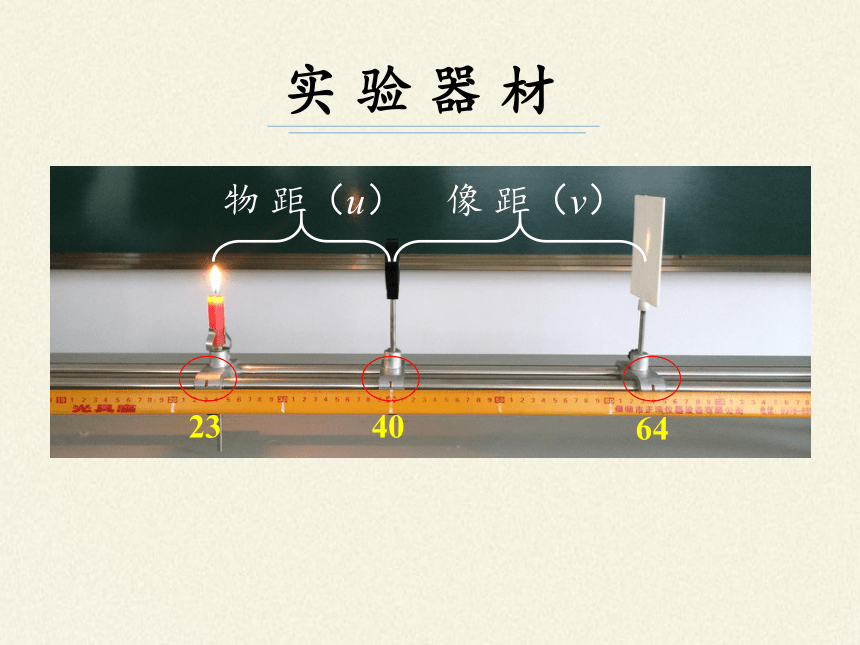

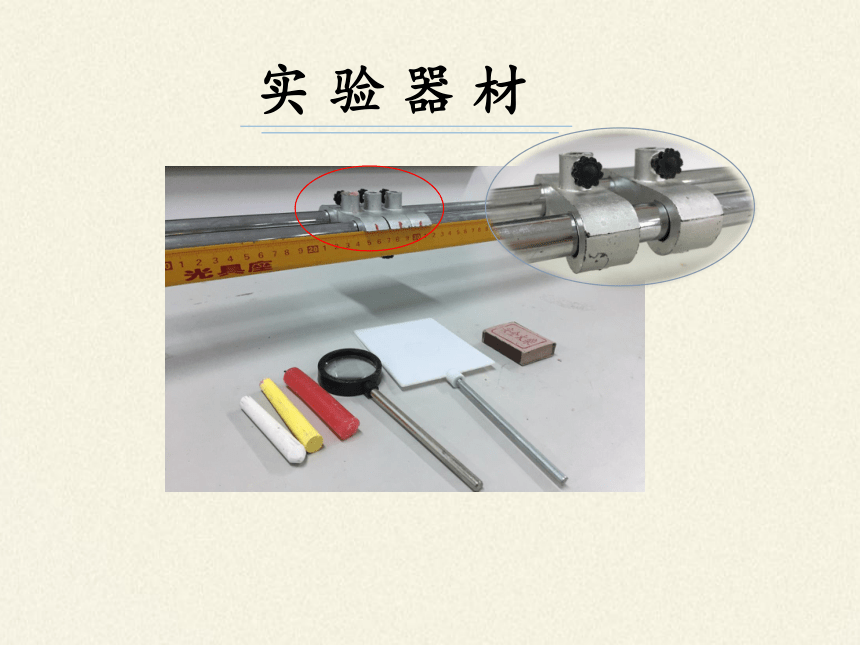

实
验
器
材

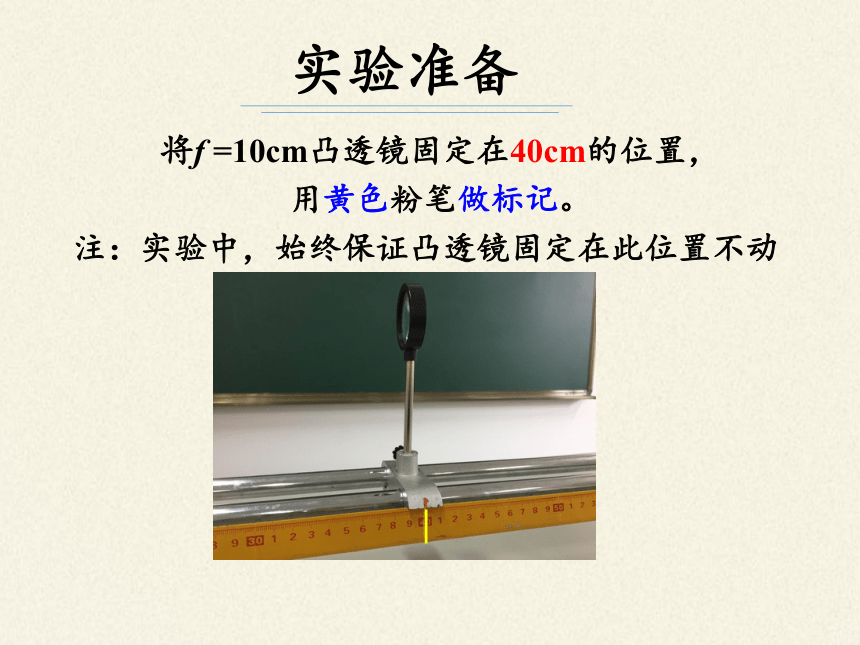

将f
=10cm凸透镜固定在40cm的位置，
用黄色粉笔做标记。
注：实验中，始终保证凸透镜固定在此位置不动
实验准备

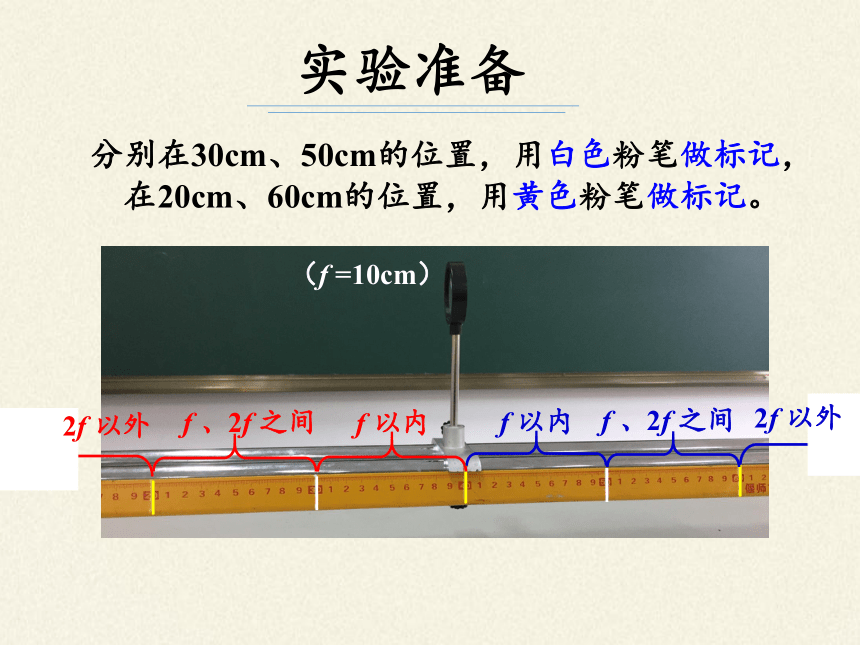

分别在30cm、50cm的位置，用白色粉笔做标记，
在20cm、60cm的位置，用黄色粉笔做标记。
F
（f
=10cm）
实验准备
f
以内
f
、2f
之间
2f
以外
f
以内
f
、2f
之间
2f
以外
试找清晰像

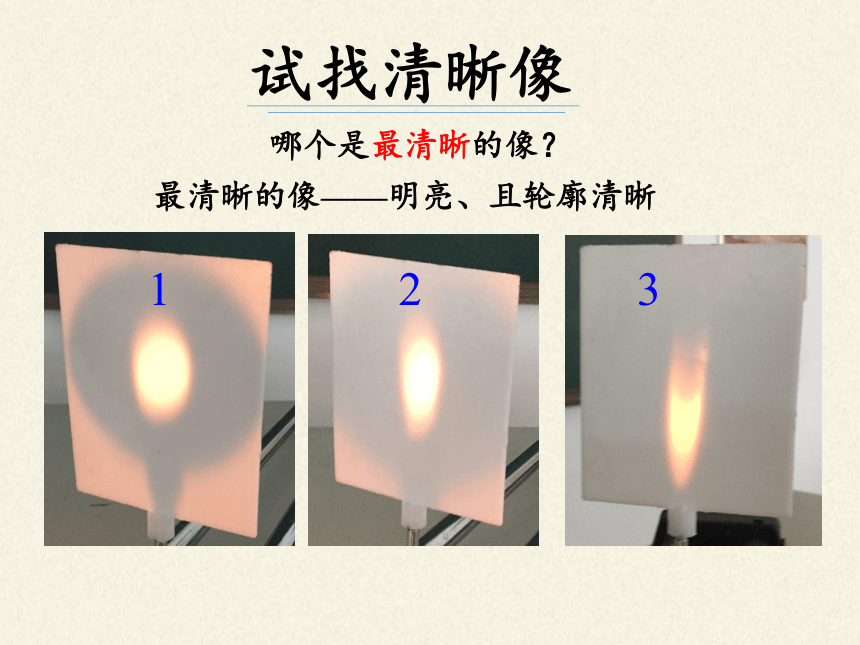

哪个是最清晰的像？
最清晰的像——明亮、且轮廓清晰
1
2
3
试找清晰像
凸透镜固定不动，把蜡烛放凸透镜前某一位置，然后左右移动光屏，直至光屏上出现最清晰的像。
将蜡烛、光屏靠近凸透镜，以烛焰中心为标准，
上下调整凸透镜、光屏。
使烛焰中心、透镜中心、光屏中心在同一高度
调三心
实验探究：凸透镜成像规律
把蜡烛由远及近，依次移至三个范围内，
探究凸透镜的成像情况。
f
以内
f
、2f
之间
2f
以外
实验探究：凸透镜成像规律
实验要求：
1、先改变蜡烛的位置，再调整光屏位置，
直至光屏上出现清晰的像。
2、光屏上的像清晰后，及时将物距、像距
及成像情况记录在报告单上。
3、在每个范围内改变物距，做三次。
4、实验完成后，小组讨论，分析数据得出
初步结论。
画图探究：凸透镜成像规律
利用特殊光线补充光路图，完成后对比分析光路图，
小组讨论，得出凸透镜的成像规律。
画图探究：凸透镜成像规律
u
<
f
2f
>
u
>
f
u
>
2f
成绩就像物体，只要肯努力，
每天进步一点点，每天靠近凸透镜一点点，在不知不觉中，
像终会由小变大，由倒变正！
