鲁科版（五四学制）九年级上册 物理 课件 13.4电阻的串联与并联19张PPT

(共19张PPT)
第四节
电阻的串联与并联

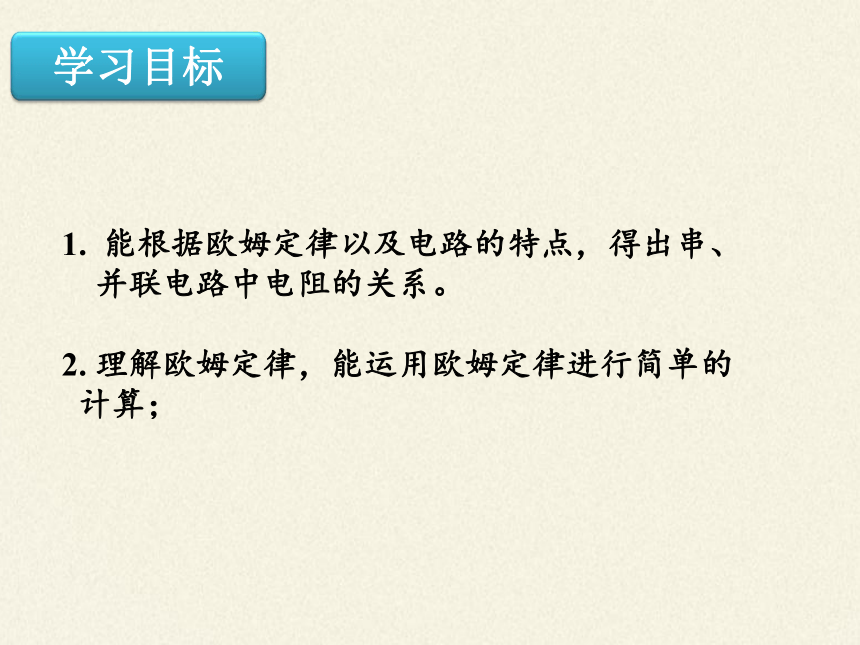

1.
能根据欧姆定律以及电路的特点，得出串、
并联电路中电阻的关系。
2.
理解欧姆定律，能运用欧姆定律进行简单的
计算；
学习目标

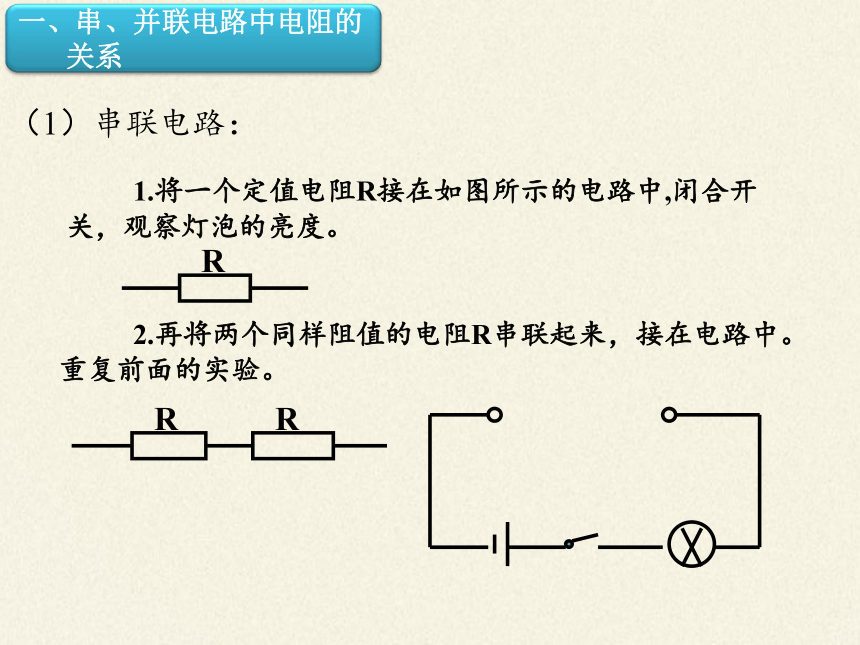

（1）串联电路：
1.将一个定值电阻R接在如图所示的电路中,闭合开关，观察灯泡的亮度。
2.再将两个同样阻值的电阻R串联起来，接在电路中。重复前面的实验。
R
R
R
一、串、并联电路中电阻的关系

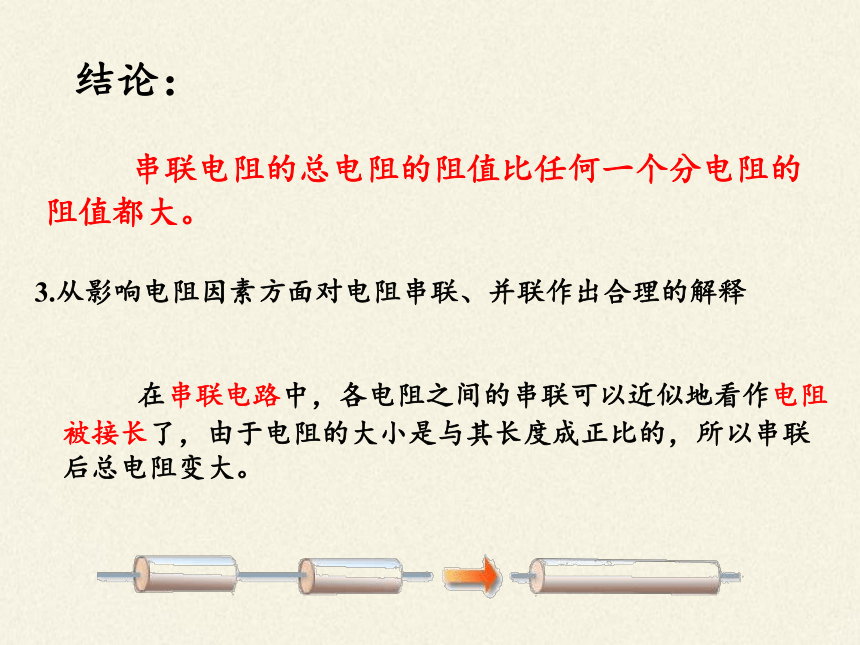

结论：
串联电阻的总电阻的阻值比任何一个分电阻的阻值都大。
3.从影响电阻因素方面对电阻串联、并联作出合理的解释
在串联电路中，各电阻之间的串联可以近似地看作电阻被接长了，由于电阻的大小是与其长度成正比的，所以串联后总电阻变大。

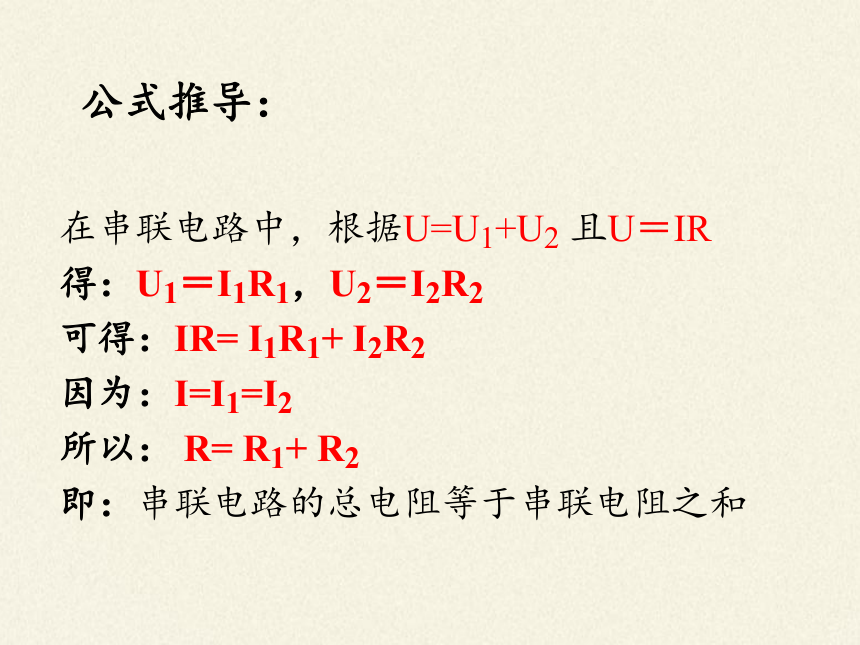

在串联电路中，根据U=U1+U2
且U＝IR
得：U1＝I1R1，U2＝I2R2
可得：IR=
I1R1+
I2R2
因为：I=I1=I2
所以：
R=
R1+
R2
即：串联电路的总电阻等于串联电阻之和
公式推导：

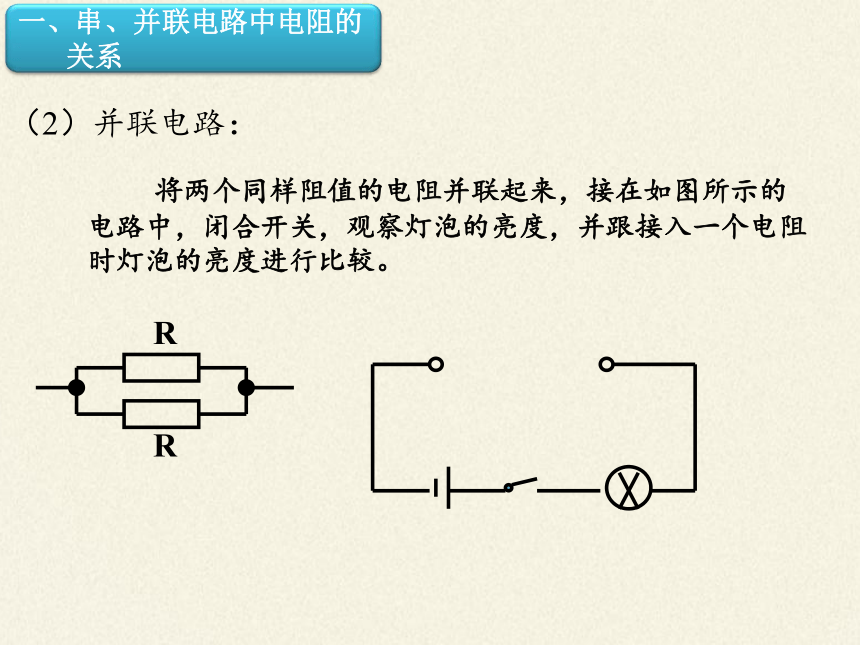

将两个同样阻值的电阻并联起来，接在如图所示的电路中，闭合开关，观察灯泡的亮度，并跟接入一个电阻时灯泡的亮度进行比较。
R
R
一、串、并联电路中电阻的关系
（2）并联电路：

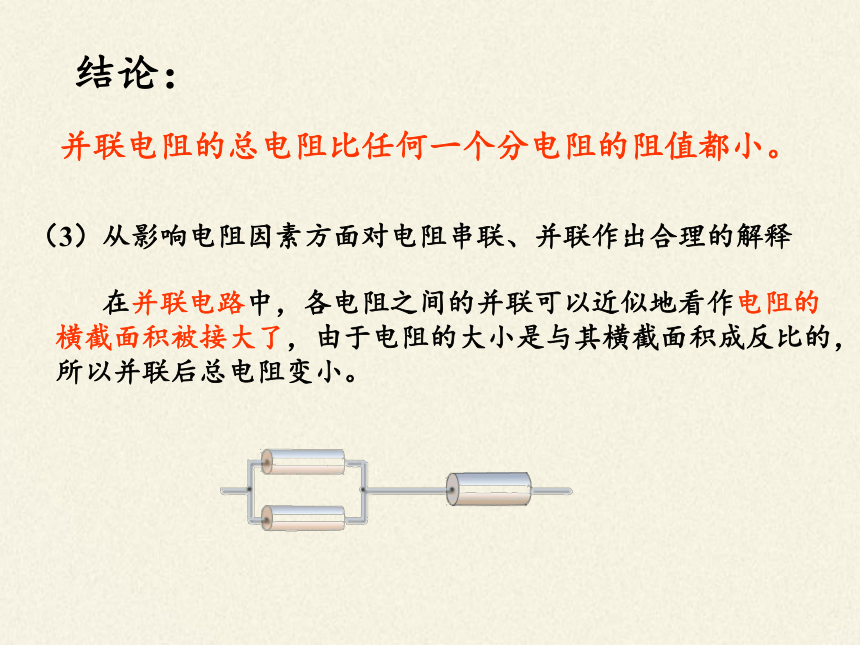

结论：
并联电阻的总电阻比任何一个分电阻的阻值都小。
（3）从影响电阻因素方面对电阻串联、并联作出合理的解释
在并联电路中，各电阻之间的并联可以近似地看作电阻的横截面积被接大了，由于电阻的大小是与其横截面积成反比的，所以并联后总电阻变小。
公式推导:
在并联电路中，根据I=I1+I2且I＝U/R
得：I1＝U1/R1、I2＝U
2/R2
可得：U/R=
U1/R1+
U
2/R2
因为：U=U1=U2
所以：1/R=
1/R1+
1/R2
，
即:并联电路中总电阻的倒数，等于各并联电阻的倒数之和
综上所述:
串联电路：
（1）串联电路电阻的总电阻的阻值比任何一个分电阻的阻值都大。
（2）串联电路的总电阻等于串联电阻之和。
并联电路：
（1）并联电路电阻的总电阻的阻值比任何一个分电阻的阻值都小。
（2）并联电路中总电阻的倒数，等于各并联电阻的倒数之和
U=IR1+IR2
U=I(R1+R2)
二、欧姆定律在串并联电路中的应用
U1=
IR1=0.1A
×10Ω=1V
U2=
IR2=0.1A
×50Ω=5V
U1
U2
=
R1
R2
U1
U2
R1
R2
R=R1+R2
二、欧姆定律在串并联电路中的应用
串联分压
一个小灯泡的电阻是9欧，正常工作时的电压是3.6伏，现在要把这盏灯直接接在4.4伏的电源上能行吗？应该_____联一个多大的电阻？
4.4V
3.6V
9Ω
解：U2=U-U1=4.4V-3.6V=0.8V
R2=U2/I=0.8V/
0.8V
串
I=U1/R1=3.6V/9Ω=0.4A
0.4A=2Ω
答：应该串联一个2Ω的电阻。
串联分压的应用
二、欧姆定律在串并联电路中的应用
I1
I2
=
R2
R1
并联分流
I
=
U
R
并联分流
串联电路
并联电路
电
路
图
电流
电压
电阻
I
=I1+I2
U
=U1+U2
U
=U1=U2
R
=R1+R2
电压、电流、
电阻的分配关系
I1
R2
I2
R1
=
U1
R1
U2
R2
=
1/R
=1/R1+1/R2
电压，与电阻成正比
电流，与电阻成反比
I
=
I1
=I2
I
I1
I2
U
U2
U1
R2
R1
I
U1
U2
U
I2
I1
R2
R1
分压电路
分流电路
R1一定
　　变阻器的滑片P向右移动过程中，三个电表的示数如何变化？
分析：
＿＿＿＿；
示数变大
V2
V1
A
示数变小
＿＿＿＿；
＿＿＿＿。
R2
↑→
R
↑→I↓=
I1
↓
=
I2
U1
↓
U2
↑
U不变
A
R1
R2
S
P
V2
V1
示数变小
课堂练习
　　1．实验室中如果没有电流表，只有电压表和已知阻值的电阻R0
，如何测量未知电阻？
　　2．实验室中如果没有电压表，只有电流表和已知阻值的电阻R0
，
如何测量未知电阻？
课后思考：
（要求：画出你设计的电路图，写出测量原理和实验步骤。）
　　求解电路计算题的步骤：
　　（1）根据题意分析各电路状态下电阻之间的连接方式，画出等效电路图。
　　（2）通过审题，明确题目给出的已知条件和未知量，并将已知量的符号、数值和单位，未知量的符号，在电路图上标明。
　　（3）每一步求解过程必须包括三步：
　　写公式——代入数值和单位——得出结果。
课堂小结
电阻的串、
并联
电阻串联
电阻并联
=
+
+…+
1
R并
1
R1
1
R2
1
Rn
R串=R1+R2+…+Rn
