人教版 九年级 物理 全一册 第十六章 16.4变阻器（练习二）【无答案】

第十六章
电压
电阻
第四节
变阻器
第十六章
电压
电阻
第四节
变阻器

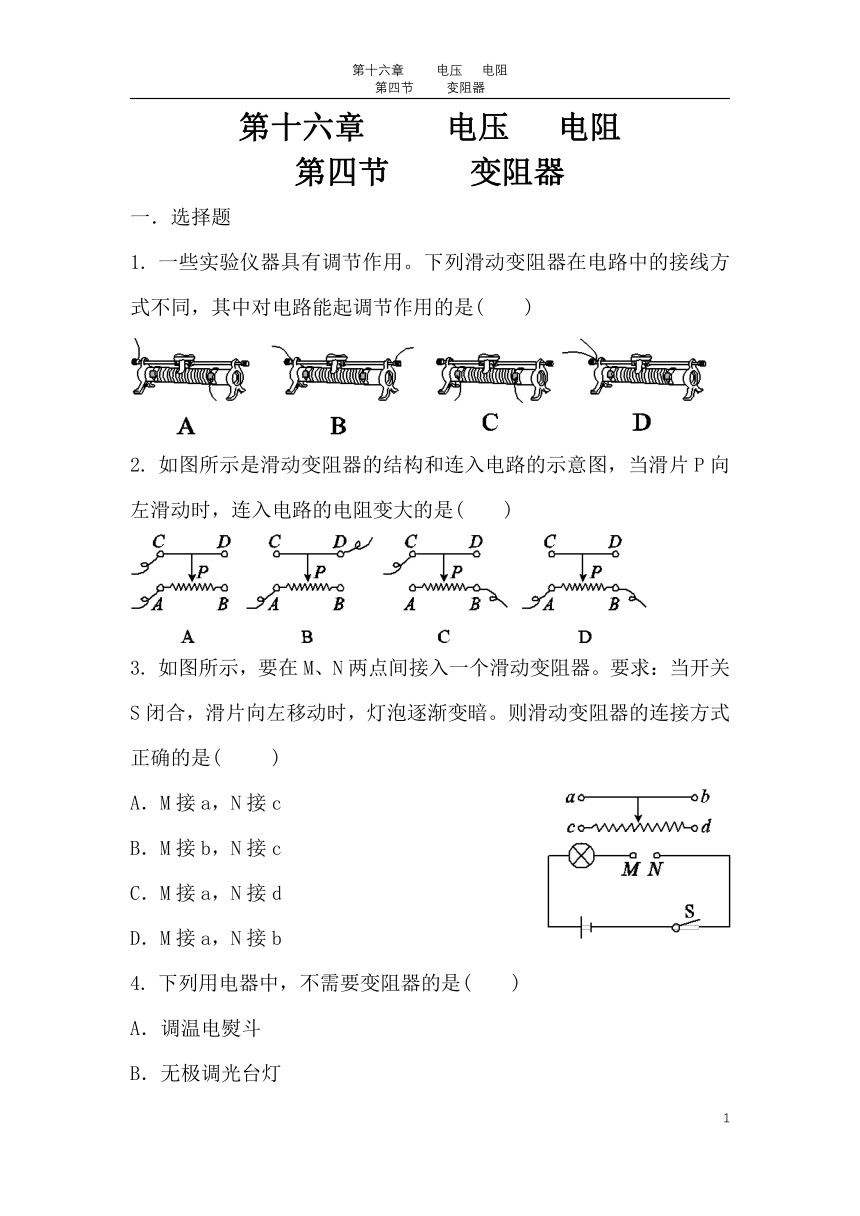

一．选择题
1.
一些实验仪器具有调节作用。下列滑动变阻器在电路中的接线方式不同，其中对电路能起调节作用的是(　　)
2.
如图所示是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变大的是(　　)
3.
如图所示，要在M、N两点间接入一个滑动变阻器。要求：当开关S闭合，滑片向左移动时，灯泡逐渐变暗。则滑动变阻器的连接方式正确的是(　
　)
A．M接a，N接c
B．M接b，N接c
C．M接a，N接d
D．M接a，N接b
4.

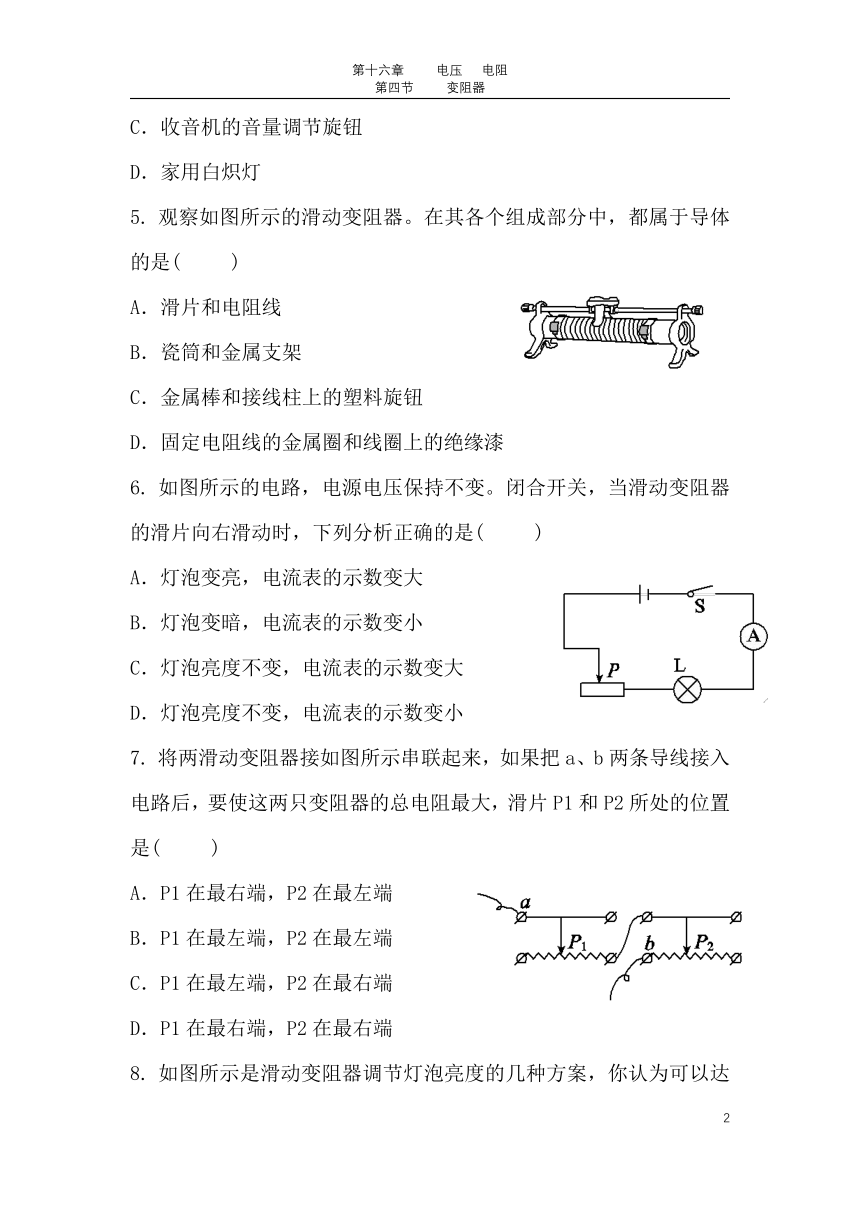

下列用电器中，不需要变阻器的是(　　)
A．调温电熨斗
B．无极调光台灯
C．收音机的音量调节旋钮
D．家用白炽灯
5.
观察如图所示的滑动变阻器。在其各个组成部分中，都属于导体的是(　
　)
A．滑片和电阻线
B．瓷筒和金属支架
C．金属棒和接线柱上的塑料旋钮
D．固定电阻线的金属圈和线圈上的绝缘漆
6.
如图所示的电路，电源电压保持不变。闭合开关，当滑动变阻器的滑片向右滑动时，下列分析正确的是(　
　)
A．灯泡变亮，电流表的示数变大
B．灯泡变暗，电流表的示数变小
C．灯泡亮度不变，电流表的示数变大
D．灯泡亮度不变，电流表的示数变小
7.
将两滑动变阻器接如图所示串联起来，如果把a、b两条导线接入电路后，要使这两只变阻器的总电阻最大，滑片P1和P2所处的位置是(
　　)
A．P1在最右端，P2在最左端
B．P1在最左端，P2在最左端
C．P1在最左端，P2在最右端
D．P1在最右端，P2在最右端
8.
如图所示是滑动变阻器调节灯泡亮度的几种方案，你认为可以达到目的的方案是(
　　)
二．填空题
9.电位器实质是________(选填“电阻器”或“变阻器”)的一种。如图所示，如果把它与灯泡串联起来，利用它改变灯泡的亮度，请仔细观察，要想使滑动触头顺时针转动，灯泡变亮，则应连入的两个接线柱是________、________。
10.如图所示电路，当把电阻箱的铜塞全都插下时，电阻箱连入电路的阻值为______Ω；当把铜塞全部拔出时，电阻箱连入电路的阻值为______Ω，此时通过5
Ω电阻丝的电流为0.5
A，则通过电阻箱的电流为________A。
11.使用滑动变阻器，应掌握以下几点：①使用时应从上端的接线柱和下端的接线柱中各选一个接入电路，即
“________”连接。将上面的两个接线柱接入电路中，相当于接入一根________，将下面的两个接线柱接入电路中，相当于接入一个______________，这两种情况下，滑动变阻器都不能改变连入电路的电阻。②在电路接通前，应把滑片放置在变阻器连入电路阻值________位置处。③使用时不能使通过变阻器的电流超过其允许通过的________电流，否则会____________________。
12.一名同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，下面连接着一块受风板，无风时OC是竖直的，风越强，杆OC偏转的角度越大；AB是一段圆弧形电阻，P点是金属杆与圆弧形电阻的接触点，电路中接有一个小灯泡，测风力时，闭合开关S。通过分析可知：金属杆OC与弧形电
阻AB组合在一起相当于一个__________，观察________
可以粗略地反映风力的大小。若要提高该装置反
映风力大小的性能，可采取的方法是____________________。
三．简答题
13.小刚同学想用滑动变阻器来改变通过小灯泡的电流和灯泡两端的电压，于是连接了如图所示的电路。
(1)闭合开关后，移动滑动变阻器的滑片，发现小灯泡不发光，经检查，是其中一根导线连接错误所致。请你在实物图中连接错误的导线上打“×”，并补画出正确的连线。
(2)小刚将电路的错误连线改正后，开始实验，闭合开关前，滑片P应放在变阻器的最________(选填“左”或“右”)端。
(3)闭合开关后，发现小灯泡不亮，电流表指针几乎不动，但电压表有示数。则此故障可能为__________________(选填“小灯泡短路”“小灯泡断路”或“滑动变阻器断路”)。
