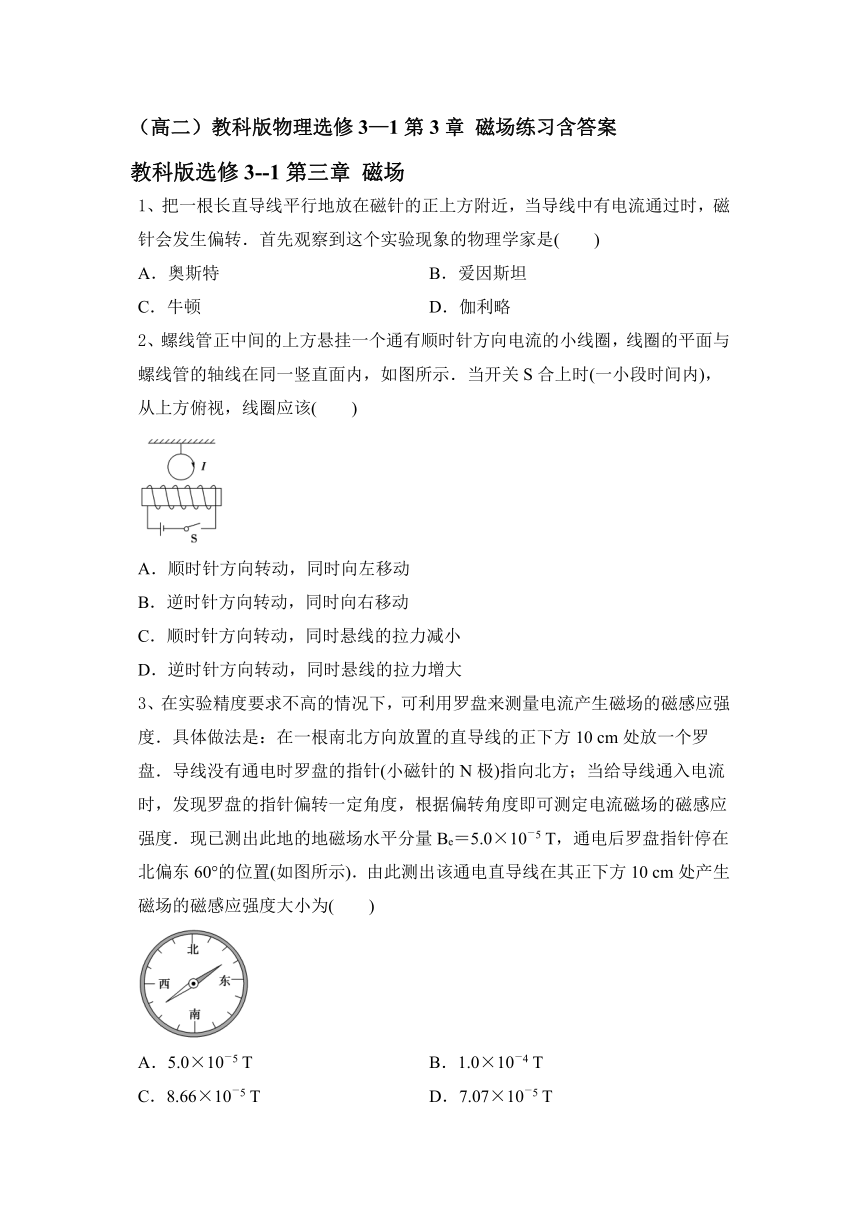

（高二）教科版物理选修3—1第3章 磁场练习含答案

（高二）教科版物理选修3—1第3章
磁场练习含答案
教科版选修3--1第三章
磁场
1、把一根长直导线平行地放在磁针的正上方附近，当导线中有电流通过时，磁针会发生偏转．首先观察到这个实验现象的物理学家是(　　)
A．奥斯特　　　
B．爱因斯坦
C．牛顿
D．伽利略
2、螺线管正中间的上方悬挂一个通有顺时针方向电流的小线圈，线圈的平面与螺线管的轴线在同一竖直面内，如图所示．当开关S合上时(一小段时间内)，从上方俯视，线圈应该(　　)
A．顺时针方向转动，同时向左移动
B．逆时针方向转动，同时向右移动
C．顺时针方向转动，同时悬线的拉力减小
D．逆时针方向转动，同时悬线的拉力增大
3、在实验精度要求不高的情况下，可利用罗盘来测量电流产生磁场的磁感应强度．具体做法是：在一根南北方向放置的直导线的正下方10
cm处放一个罗盘．导线没有通电时罗盘的指针(小磁针的N极)指向北方；当给导线通入电流时，发现罗盘的指针偏转一定角度，根据偏转角度即可测定电流磁场的磁感应强度．现已测出此地的地磁场水平分量Be＝5.0×10－5
T，通电后罗盘指针停在北偏东60°的位置(如图所示)．由此测出该通电直导线在其正下方10
cm处产生磁场的磁感应强度大小为(　　)
A．5.0×10－5
T
B．1.0×10－4
T
C．8.66×10－5
T
D．7.07×10－5
T

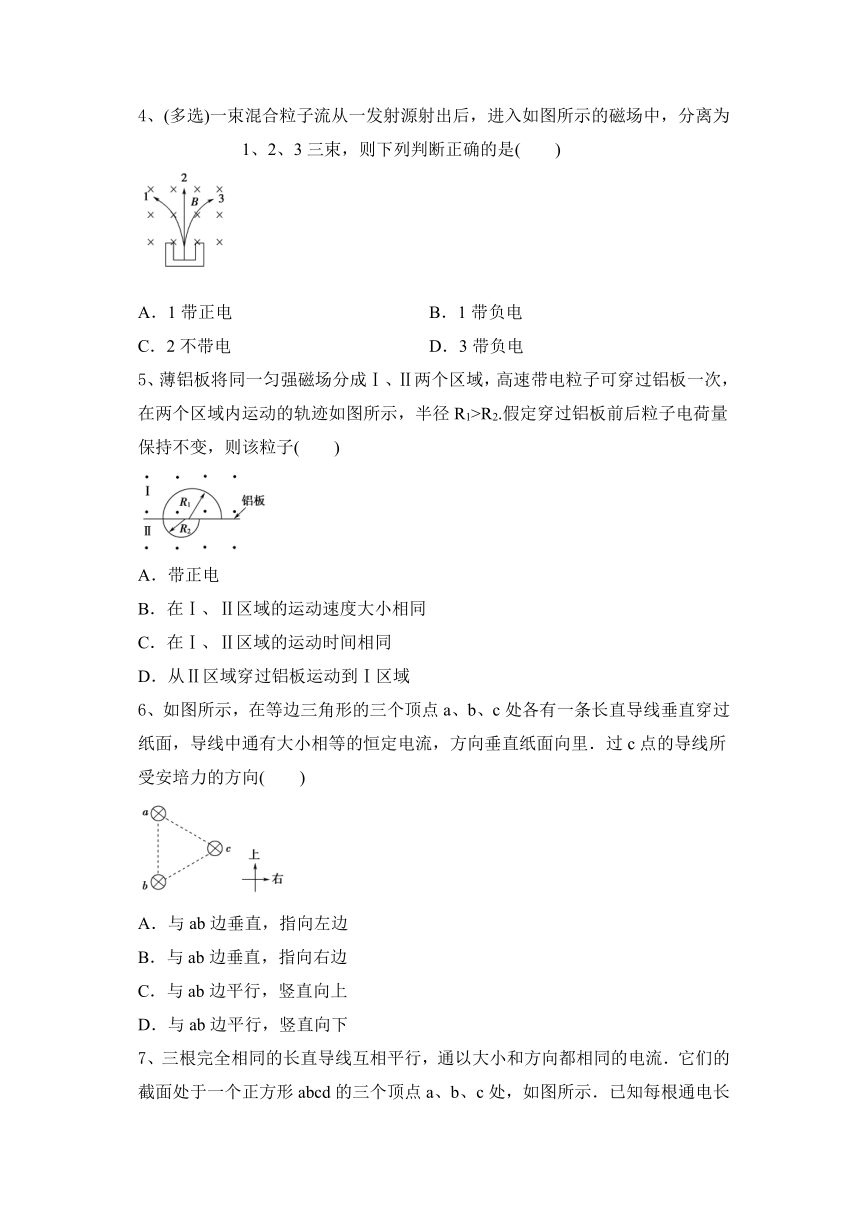

4、(多选)一束混合粒子流从一发射源射出后，进入如图所示的磁场中，分离为1、2、3三束，则下列判断正确的是(　　)
A．1带正电　　　
B．1带负电
C．2不带电
D．3带负电
5、薄铝板将同一匀强磁场分成Ⅰ、Ⅱ两个区域，高速带电粒子可穿过铝板一次，在两个区域内运动的轨迹如图所示，半径R1>R2.假定穿过铝板前后粒子电荷量保持不变，则该粒子(　　)
A．带正电
B．在Ⅰ、Ⅱ区域的运动速度大小相同
C．在Ⅰ、Ⅱ区域的运动时间相同
D．从Ⅱ区域穿过铝板运动到Ⅰ区域
6、如图所示，在等边三角形的三个顶点a、b、c处各有一条长直导线垂直穿过纸面，导线中通有大小相等的恒定电流，方向垂直纸面向里．过c点的导线所受安培力的方向(　　)
A．与ab边垂直，指向左边
B．与ab边垂直，指向右边
C．与ab边平行，竖直向上
D．与ab边平行，竖直向下

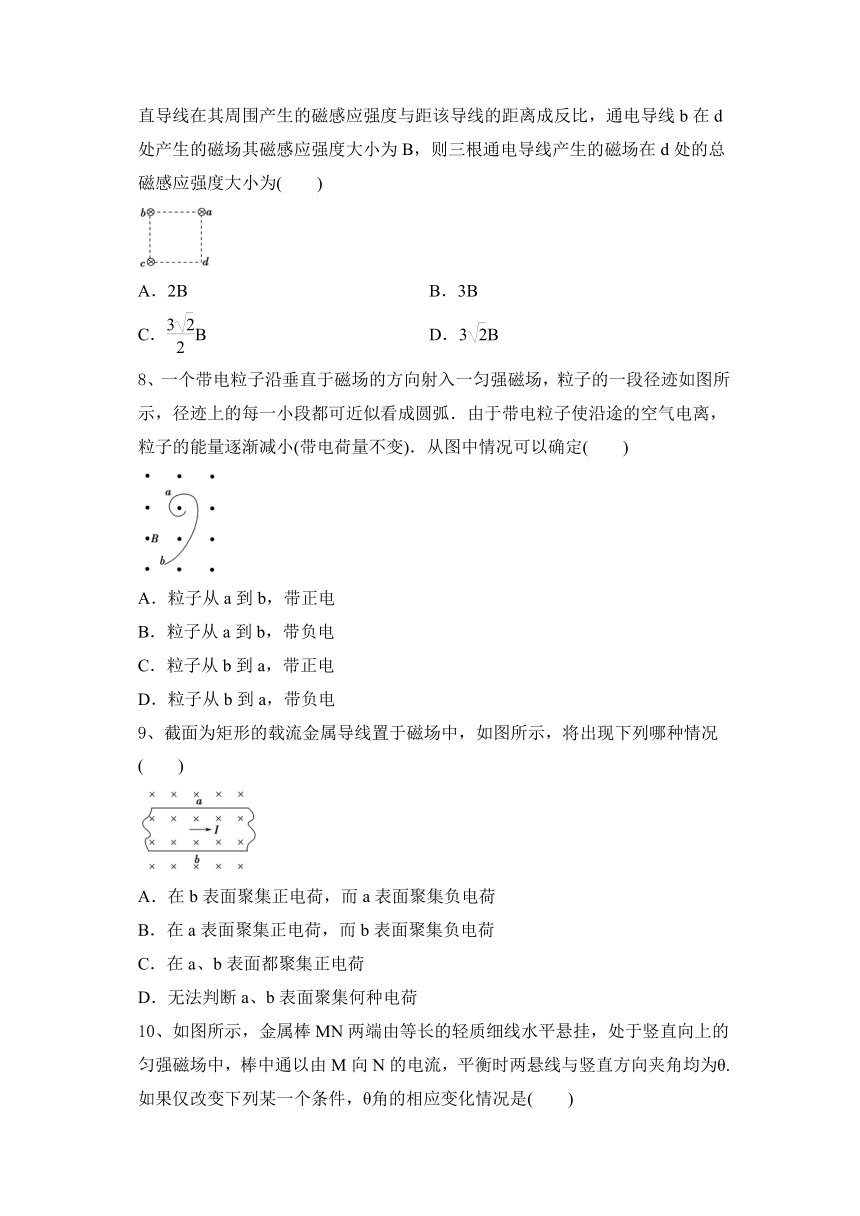

7、三根完全相同的长直导线互相平行，通以大小和方向都相同的电流．它们的截面处于一个正方形abcd的三个顶点a、b、c处，如图所示．已知每根通电长直导线在其周围产生的磁感应强度与距该导线的距离成反比，通电导线b在d处产生的磁场其磁感应强度大小为B，则三根通电导线产生的磁场在d处的总磁感应强度大小为(　　)
A．2B
B．3B
C．B
D．3B
8、一个带电粒子沿垂直于磁场的方向射入一匀强磁场，粒子的一段径迹如图所示，径迹上的每一小段都可近似看成圆弧．由于带电粒子使沿途的空气电离，粒子的能量逐渐减小(带电荷量不变)．从图中情况可以确定(　　)
A．粒子从a到b，带正电
B．粒子从a到b，带负电
C．粒子从b到a，带正电
D．粒子从b到a，带负电
9、截面为矩形的载流金属导线置于磁场中，如图所示，将出现下列哪种情况(　　)
A．在b表面聚集正电荷，而a表面聚集负电荷
B．在a表面聚集正电荷，而b表面聚集负电荷
C．在a、b表面都聚集正电荷
D．无法判断a、b表面聚集何种电荷

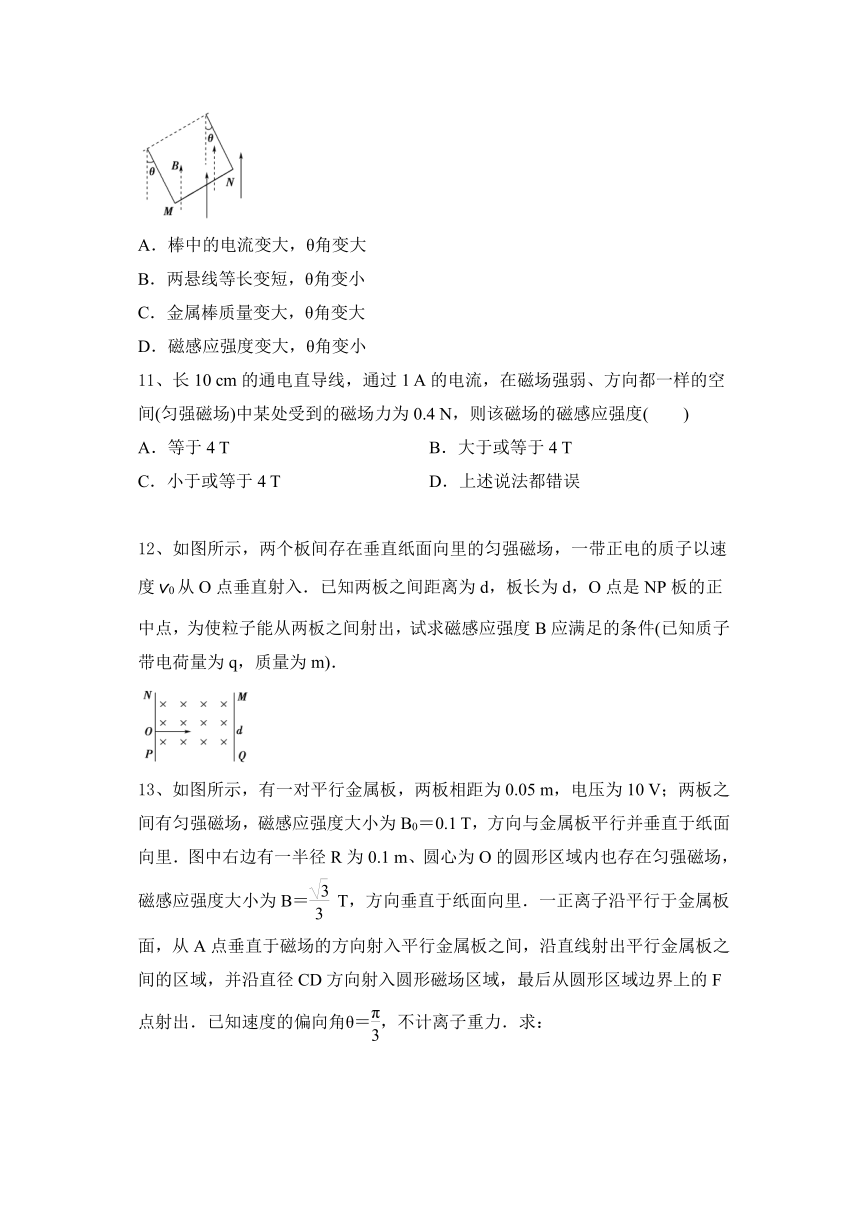

10、如图所示，金属棒MN两端由等长的轻质细线水平悬挂，处于竖直向上的匀强磁场中，棒中通以由M向N的电流，平衡时两悬线与竖直方向夹角均为θ.如果仅改变下列某一个条件，θ角的相应变化情况是(　　)
A．棒中的电流变大，θ角变大
B．两悬线等长变短，θ角变小
C．金属棒质量变大，θ角变大
D．磁感应强度变大，θ角变小
11、长10
cm的通电直导线，通过1
A的电流，在磁场强弱、方向都一样的空间(匀强磁场)中某处受到的磁场力为0.4
N，则该磁场的磁感应强度(　　)
A．等于4
T
B．大于或等于4
T
C．小于或等于4
T
D．上述说法都错误
12、如图所示，两个板间存在垂直纸面向里的匀强磁场，一带正电的质子以速度v0从O点垂直射入．已知两板之间距离为d，板长为d，O点是NP板的正中点，为使粒子能从两板之间射出，试求磁感应强度B应满足的条件(已知质子带电荷量为q，质量为m)．

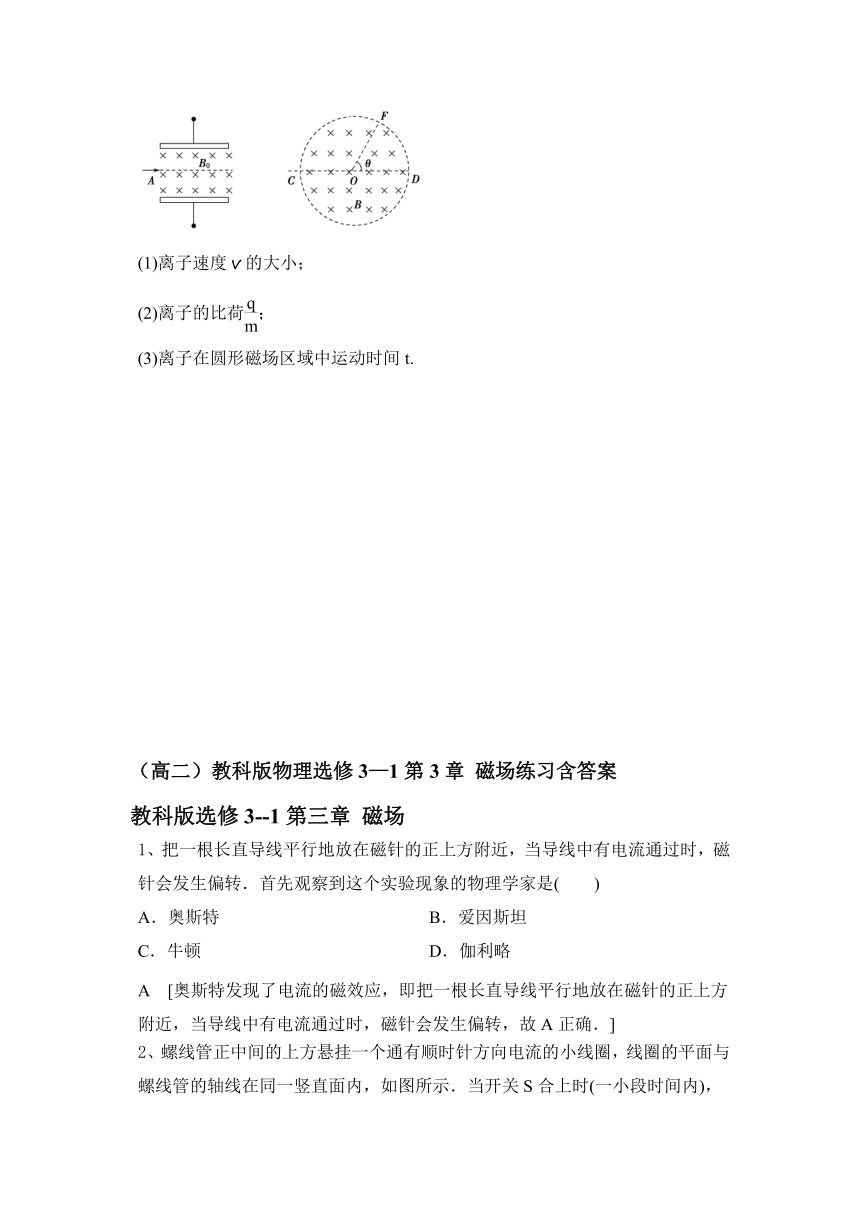

13、如图所示，有一对平行金属板，两板相距为0.05
m，电压为10
V；两板之间有匀强磁场，磁感应强度大小为B0＝0.1
T，方向与金属板平行并垂直于纸面向里．图中右边有一半径R为0.1
m、圆心为O的圆形区域内也存在匀强磁场，磁感应强度大小为B＝
T，方向垂直于纸面向里．一正离子沿平行于金属板面，从A点垂直于磁场的方向射入平行金属板之间，沿直线射出平行金属板之间的区域，并沿直径CD方向射入圆形磁场区域，最后从圆形区域边界上的F点射出．已知速度的偏向角θ＝，不计离子重力．求：
(1)离子速度v的大小；
(2)离子的比荷；
(3)离子在圆形磁场区域中运动时间t.
（高二）教科版物理选修3—1第3章
磁场练习含答案
教科版选修3--1第三章
磁场
1、把一根长直导线平行地放在磁针的正上方附近，当导线中有电流通过时，磁针会发生偏转．首先观察到这个实验现象的物理学家是(　　)
A．奥斯特　　　
B．爱因斯坦
C．牛顿
D．伽利略
A　[奥斯特发现了电流的磁效应，即把一根长直导线平行地放在磁针的正上方附近，当导线中有电流通过时，磁针会发生偏转，故A正确．]
2、螺线管正中间的上方悬挂一个通有顺时针方向电流的小线圈，线圈的平面与螺线管的轴线在同一竖直面内，如图所示．当开关S合上时(一小段时间内)，从上方俯视，线圈应该(　　)
A．顺时针方向转动，同时向左移动
B．逆时针方向转动，同时向右移动
C．顺时针方向转动，同时悬线的拉力减小
D．逆时针方向转动，同时悬线的拉力增大
D　[闭合S后，螺线管左端为S极，右端为N极，由左手定则知圆环右边受垂直于纸面向里的安培力，左边受垂直于纸面向外的安培力，所以从上向下看线圈逆时针方向转动，当转动到线圈与纸面垂直时，线圈等效为左端为N极、右端为S极的磁针，由磁极间的作用力可知悬线拉力增大．]
3、在实验精度要求不高的情况下，可利用罗盘来测量电流产生磁场的磁感应强度．具体做法是：在一根南北方向放置的直导线的正下方10
cm处放一个罗盘．导线没有通电时罗盘的指针(小磁针的N极)指向北方；当给导线通入电流时，发现罗盘的指针偏转一定角度，根据偏转角度即可测定电流磁场的磁感应强度．现已测出此地的地磁场水平分量Be＝5.0×10－5
T，通电后罗盘指针停在北偏东60°的位置(如图所示)．由此测出该通电直导线在其正下方10
cm处产生磁场的磁感应强度大小为(　　)
A．5.0×10－5
T
B．1.0×10－4
T
C．8.66×10－5
T
D．7.07×10－5
T
C　[将罗盘放在通电直导线下方，罗盘静止时罗盘指针所指方向为该处的合磁场方向，如图，所以电流在该处产生的磁场的磁感应强度为B1＝Btan
θ，代入数据得：B1＝8.66×10－5
T．C正确．]
4、(多选)一束混合粒子流从一发射源射出后，进入如图所示的磁场中，分离为1、2、3三束，则下列判断正确的是(　　)
A．1带正电　　　
B．1带负电
C．2不带电
D．3带负电
ACD　[
根据左手定则，带正电的粒子左偏，不偏转说明不带电，带负电的粒子向右偏，因此选A、C、D.]
5、薄铝板将同一匀强磁场分成Ⅰ、Ⅱ两个区域，高速带电粒子可穿过铝板一次，在两个区域内运动的轨迹如图所示，半径R1>R2.假定穿过铝板前后粒子电荷量保持不变，则该粒子(　　)
A．带正电
B．在Ⅰ、Ⅱ区域的运动速度大小相同
C．在Ⅰ、Ⅱ区域的运动时间相同
D．从Ⅱ区域穿过铝板运动到Ⅰ区域
C　[粒子穿过铝板受到铝板的阻力，速度将减小.
由r＝可得粒子在磁场中做匀速圆周运动的轨道半径将减小，故可得粒子由Ⅰ区域运动到Ⅱ区域，结合左手定则可知粒子带负电，选项A、B、D错误；由T＝可知粒子运动的周期不变，粒子在Ⅰ区域和Ⅱ区域中运动的时间均为t＝T＝，选项C正确．]
6、如图所示，在等边三角形的三个顶点a、b、c处各有一条长直导线垂直穿过纸面，导线中通有大小相等的恒定电流，方向垂直纸面向里．过c点的导线所受安培力的方向(　　)
A．与ab边垂直，指向左边
B．与ab边垂直，指向右边
C．与ab边平行，竖直向上
D．与ab边平行，竖直向下
A　[等边三角形的三个顶点a、b、c处均有一通电导线，且导线中通有大小相等的恒定电流．由安培定则可得：导线a、b的电流在c处的合磁场方向竖直向下．再由左手定则可得：安培力的方向是与ab边垂直，指向左边．]
7、三根完全相同的长直导线互相平行，通以大小和方向都相同的电流．它们的截面处于一个正方形abcd的三个顶点a、b、c处，如图所示．已知每根通电长直导线在其周围产生的磁感应强度与距该导线的距离成反比，通电导线b在d处产生的磁场其磁感应强度大小为B，则三根通电导线产生的磁场在d处的总磁感应强度大小为(　　)
A．2B
B．3B
C．B
D．3B
B　[设正方形边长为l，则导线b在d处形成的磁场磁感应强度大小B＝；ac两根导线在d处形成的磁场磁感应强度大小均为：Ba＝Bc＝＝B；则三根通电导线产生的磁场在d处的总磁感应强度大小为B总＝Ba＋B＝3B.]
8、一个带电粒子沿垂直于磁场的方向射入一匀强磁场，粒子的一段径迹如图所示，径迹上的每一小段都可近似看成圆弧．由于带电粒子使沿途的空气电离，粒子的能量逐渐减小(带电荷量不变)．从图中情况可以确定(　　)
A．粒子从a到b，带正电
B．粒子从a到b，带负电
C．粒子从b到a，带正电
D．粒子从b到a，带负电
D　[垂直于磁场方向射入匀强磁场的带电粒子受洛伦兹力作用，使粒子做匀速圆周运动，半径R＝.由于带电粒子使沿途的空气电离，粒子的能量减小，又据Ek＝mv2知，v在减小，故R减小，可判定粒子从b向a运动；另据左手定则，可判定粒子带负电．]
9、截面为矩形的载流金属导线置于磁场中，如图所示，将出现下列哪种情况(　　)
A．在b表面聚集正电荷，而a表面聚集负电荷
B．在a表面聚集正电荷，而b表面聚集负电荷
C．在a、b表面都聚集正电荷
D．无法判断a、b表面聚集何种电荷
A　[金属导体靠自由电子导电，金属中正离子并没有移动，而电流由金属导体中的自由电子的定向移动(向左移动)形成．根据左手定则，四指应指向电流的方向，让磁感线垂直穿过手心，拇指的指向即为自由电子的受力方向．也就是说，自由电子受洛伦兹力方向指向a表面一侧，实际上自由电子在向左移动的同时，受到指向a表面的作用力，并在a表面进行聚集，由于整个导体是呈电中性的(正、负电荷总量相等)，所以在b的表面“裸露”出正电荷层，并使b表面电势高于a表面电势，A正确．]
10、如图所示，金属棒MN两端由等长的轻质细线水平悬挂，处于竖直向上的匀强磁场中，棒中通以由M向N的电流，平衡时两悬线与竖直方向夹角均为θ.如果仅改变下列某一个条件，θ角的相应变化情况是(　　)
A．棒中的电流变大，θ角变大
B．两悬线等长变短，θ角变小
C．金属棒质量变大，θ角变大
D．磁感应强度变大，θ角变小
A
[导体棒受力如图所示．tan
θ＝＝；棒中电流I变大，θ角变大，故A正确；两悬线等长变短，θ角不变，故B错误；金属棒质量变大，θ角变小，故C错误；磁感应强度变大，θ角变大，故D错误．]
11、长10
cm的通电直导线，通过1
A的电流，在磁场强弱、方向都一样的空间(匀强磁场)中某处受到的磁场力为0.4
N，则该磁场的磁感应强度(　　)
A．等于4
T
B．大于或等于4
T
C．小于或等于4
T
D．上述说法都错误
B　[题目中没有给出导线如何放置，若导线与磁场垂直，则由磁感应强度定义式得出B＝＝
T＝4
T．若导线放置时没与磁场垂直，此时受磁场力为0.4
N，根据磁感应强度定义式B＝可知此处磁感应强度将大于4
T，故B正确．]
12、如图所示，两个板间存在垂直纸面向里的匀强磁场，一带正电的质子以速度v0从O点垂直射入．已知两板之间距离为d，板长为d，O点是NP板的正中点，为使粒子能从两板之间射出，试求磁感应强度B应满足的条件(已知质子带电荷量为q，质量为m)．
解析：如图所示，由于质子在O点的速度垂直于板NP，所以粒子在磁场中做圆周运动的圆心O′一定位于NP所在的直线上．如果直径小于ON，则轨迹将是圆心位于ON之间的一段半圆弧．
(1)如果质子恰好从N点射出，
R1＝，qv0B1＝.
所以B1＝.
(2)如果质子恰好从M点射出
R－d2＝，qv0B2＝m，得B2＝.
所以B应满足≤B≤.
答案：≤B≤
13、如图所示，有一对平行金属板，两板相距为0.05
m，电压为10
V；两板之间有匀强磁场，磁感应强度大小为B0＝0.1
T，方向与金属板平行并垂直于纸面向里．图中右边有一半径R为0.1
m、圆心为O的圆形区域内也存在匀强磁场，磁感应强度大小为B＝
T，方向垂直于纸面向里．一正离子沿平行于金属板面，从A点垂直于磁场的方向射入平行金属板之间，沿直线射出平行金属板之间的区域，并沿直径CD方向射入圆形磁场区域，最后从圆形区域边界上的F点射出．已知速度的偏向角θ＝，不计离子重力．求：
(1)离子速度v的大小；
(2)离子的比荷；
(3)离子在圆形磁场区域中运动时间t.
解析：(1)离子在平行金属板之间做匀速直线运动，洛伦兹力与电场力大小相等，即：
B0qv＝qE0
E0＝
解得v＝2
000
m/s.
(2)在圆形磁场区域，离子做匀速圆周运动，由洛伦兹力公式和牛顿第二定律有：
Bqv＝m
由几何关系有：tan
＝
解得离子的比荷为：＝2×104
C/kg.
(3)弧CF对应圆心角为θ，离子在圆形磁场区域中运动时间t，
t＝·T
T＝
解得t＝×10－4
s≈9×10－5
s.
答案：(1)2
000
m/s　(2)2×104
C/kg　(3)9×10－5
s
