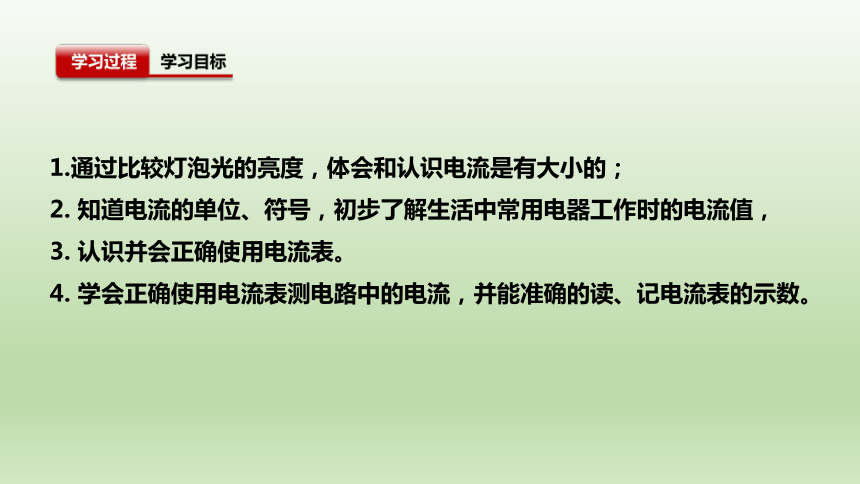

1.通过比较灯泡光的亮度，体会和认识电流是有大小的；
2.
知道电流的单位、符号，初步了解生活中常用电器工作时的电流值，
3.
认识并会正确使用电流表。
4.
学会正确使用电流表测电路中的电流，并能准确的读、记电流表的示数。
【重点】
电流表的使用以及电流的测量；
【难点】
1、正确连接电路正确的
2、判断电流表测的是通过哪个用电器的电流。

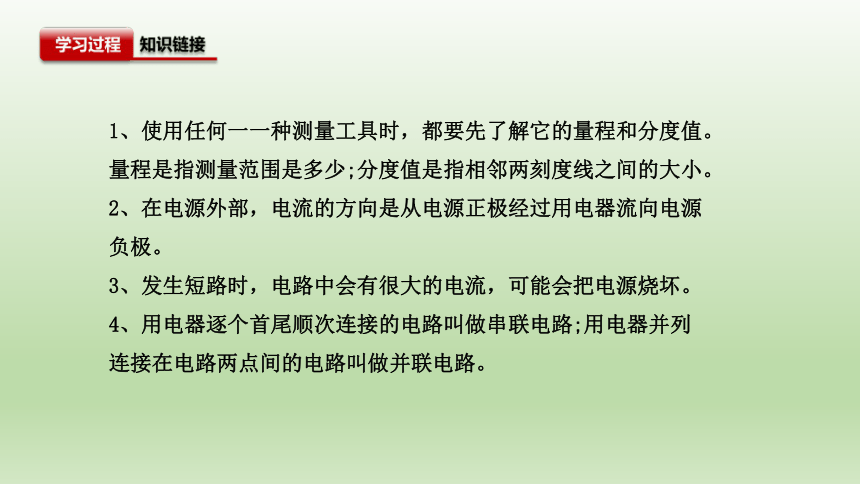

1、使用任何一一种测量工具时，都要先了解它的量程和分度值。量程是指测量范围是多少;分度值是指相邻两刻度线之间的大小。
2、在电源外部，电流的方向是从电源正极经过用电器流向电源负极。
3、发生短路时，电路中会有很大的电流，可能会把电源烧坏。
4、用电器逐个首尾顺次连接的电路叫做串联电路;用电器并列连接在电路两点间的电路叫做并联电路。

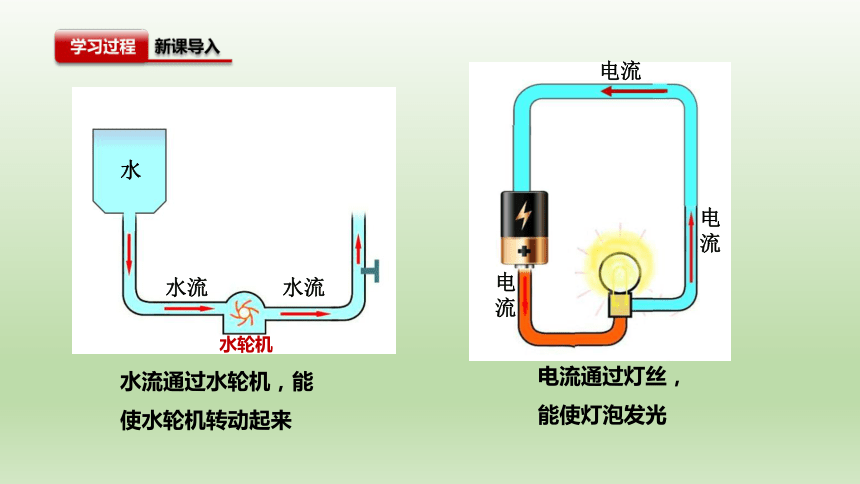

水流通过水轮机，能使水轮机转动起来
电流通过灯丝，能使灯泡发光
水
水流
水流
电
流
电
流
电流
水轮机
归
纳

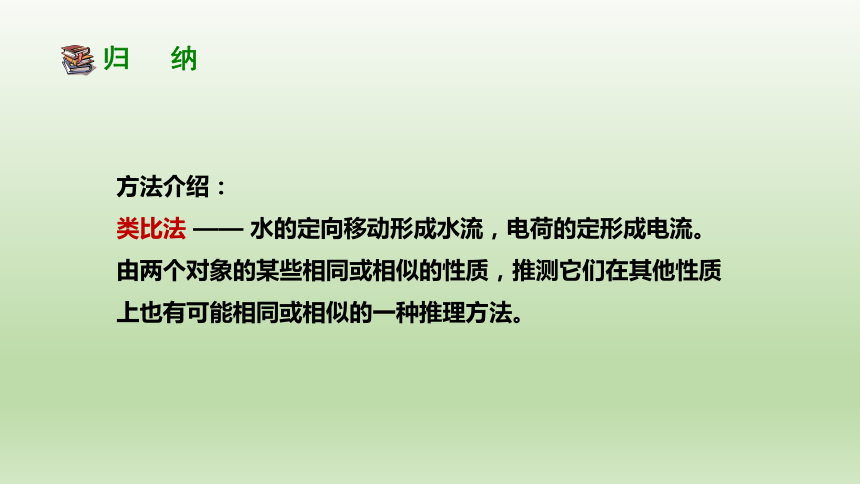

方法介绍：
类比法
——
水的定向移动形成水流，电荷的定形成电流。
由两个对象的某些相同或相似的性质，推测它们在其他性质上也有可能相同或相似的一种推理方法。
灯泡为什么有的亮？有的暗？
电流的测量
做一做
想一想：

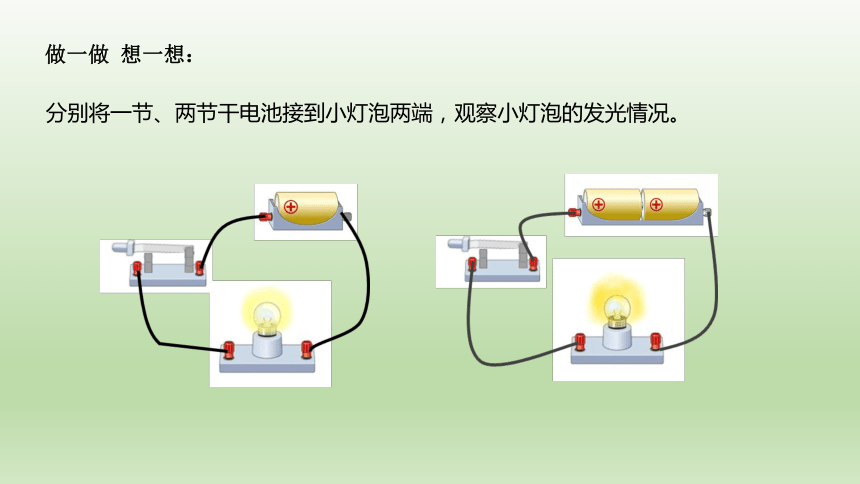

分别将一节、两节干电池接到小灯泡两端，观察小灯泡的发光情况。

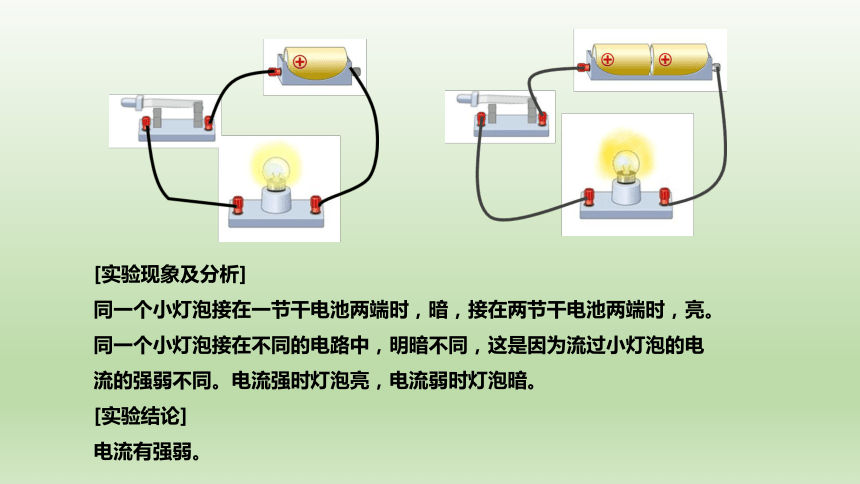

[实验现象及分析]
同一个小灯泡接在一节干电池两端时，暗，接在两节干电池两端时，亮。
同一个小灯泡接在不同的电路中，明暗不同，这是因为流过小灯泡的电流的强弱不同。电流强时灯泡亮，电流弱时灯泡暗。
[实验结论]
电流有强弱。
归
纳

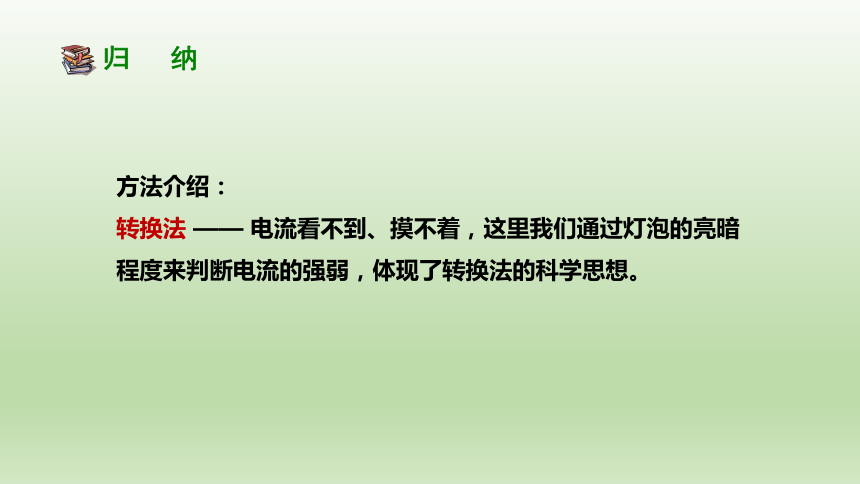

方法介绍：
转换法
——
电流看不到、摸不着，这里我们通过灯泡的亮暗程度来判断电流的强弱，体现了转换法的科学思想。

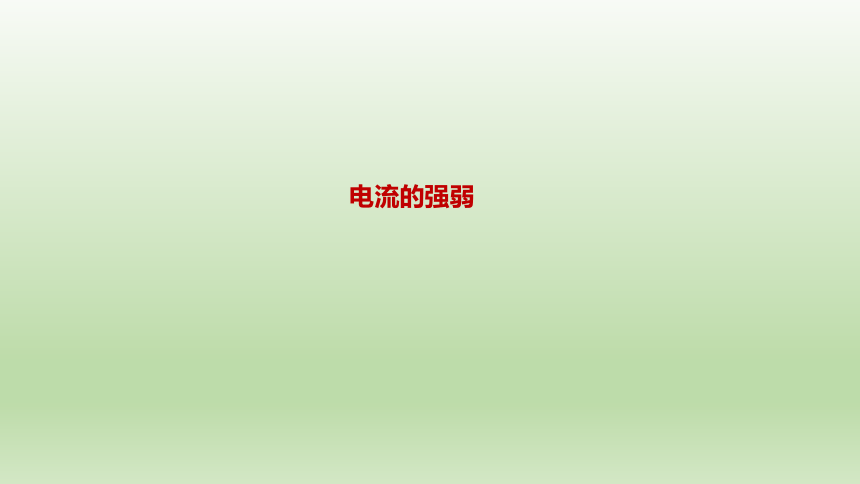

电流的强弱
一、电流的强弱
1、概念
在物理学中，电流是表示电流强弱的物理量
2、符号：常用字母I
表示。
3、国际单位：安培，简称安，符号是A。
常用单位及其换算：
　
毫安（mA）
1
mA=10-3
A
　
微安（μA）
1
μA
=10-6
A
3.
几种常见的电流值
电子计算机
（约100μA）
手机
（待机电流为15~50mA）
荧光灯
(约150mA)
家用电风扇(约320mA)
家用电冰箱
（约1A）
家用电熨斗
（约2.3A）
电饭锅（3.2~4.5A）
中央空调
（可达20A以上）
安培（1775-1836）
安培是法国的科学家，他在物理、化学、数学等方面都有很深的造诣，安培在电学方面的研究成果尤为突出，被后人称为“电学中的牛顿”，为了纪念他，物理学中用安培作为电流的单位。
1、通过一个灯泡的电流为0.2
A，等于________mA；某半导体收音机的工作电流为50
mA，等于________A；常用电冰箱的工作电流为1.2
A，等于________μA；小明的计算器工作时的电流为80
μA，等于________A。
【例】
2、【北京】如图所示，以下四件家用电器正常
工作时电流最接近5
A的是(　　)
3、对“电流是表示电流强弱的物理量”的含义的理解，下列说法中正确的是(
)
A．电流强度是指电流的多少
B．同一个小灯泡，通过它的电流越强，则它就越亮
C．通过家用电风扇约320mA
D．电流强度的单位是I
电流的测量
二、电流的测量
1、作用或用途：
测量电流的仪表。
A
2、电流表的电路符号：
3、认识电流表
电流表的结构：
图
示
量
程
分
度
值
0~0.6
A
0.02
A
每一大格是0.2A，
每一小格0.02A。
0~3
A
0.1
A
每一大格是1A，
每一小格是0.1A。
使用规则
违反使用规则造成的后果
观察电流表的量程和分度值，以及指针是否指在“0”刻度线处。
测得电流的大小不准确
电流表必须和被测量的用电器串联
如果跟被测电路并联会造成短路,轻则会使被测电路中的用电器不工作，重则烧坏电流表和电源
电流必须从电流表“+”接线柱流人，从“一”接线柱流出
如果“十”一.”接线柱接反，电流表的指针会反向偏转,不仅测不出电流，而且也容易损坏电流表
被测电流不能超过电流表的量程
如果被测电流超过电流表的量程，则指针偏转的角度过大,指针会被打弯，还可能烧毁电流表
绝对不能把电流表直接接到电源的两极上
电流表被看成一根导线，若把电流表直接连接在电源的两极上，会造成短路，烧坏电流表并可能损坏电源
4、电流表的使用：
（1）用电流表测量电路中的电流
S
L
A
S
L
A
改变电流表在电路中的位置，比较电流表两次的示数。
大家来讨论：两次电流表的示数相同说明了什么？
小灯泡左右两端的电流大小相同，使用电流表测量小灯泡中的电流时，可以把电流表串联在小灯泡的任意一侧。
接线时注意:
①开关处于断开状态。
②电流从“+”接线柱流人，“一
接线柱流出;
③若不知道电路中电流大小时，应采取“试触法”选择量程。
（3）用“试触法”选择量程：
即先选电流表的大量程，将电流表正确的接入电路。然后试触，如果超过大量程，则换用更大量程的电流表；如果小于大量程，而大于小量程，则选用大量程;如果小于小量程，则选用小量程。
注：
在被测的电流不超过量程的前提下，应选用小量程进行测量，因为小量程的分度值小，精确度高。
（4）电流表三种常见的错误接法
5、电流表的读数
第一步
第二步
第三步
明确所选量程，知道所选的量程对应的每一个大格表示多少A
确定所选量程对应的分度值是多少A
数出从0刻度线到指针一共有多少小格，让分度值乘以小格数就是示数。
示例：
一看接线柱，明确其量程
二看最小格，确定其分度
三看指针处，数清小格数
小格乘分度，就是其示数。
电流表的读数记忆口诀：
5倍关系
常见的学生用电流表一般有0一0.6A和0-3A两个量程，当指针指在同一位置时，0~3A量程的读数是0~0.6
A量程读数的5倍。
0~3A
的量程，
分度值：0.1A
0~0.6
A的量程，分度值：0.02A
0.1A
0.02A
=5
使用：串联；正进负出；选择量程；禁止短接
电流
单位：安培，符号：A
测量：电流表
构造：两个量程，三个接线柱
1、图中电流表的读数各是多少安？
甲
乙
丙
2、在用电流表测串联电路的实验中，如图所示。
（1）当把最后一根导线连入电路的时候，电流表指针立刻偏转的原因是__________________________。
（2）闭合开关电流表立即偏转过最大刻度的原因可能是_____________________。
（3）闭合开关电流表指针立刻向左反偏的原因是_______________________。
（4）闭合开关前发现电流表的指针指在0.02A处的原因__________________。
（5）闭合开关后发现电流表的指针偏转幅度很小
的原因是______________________。
3、如图所示电路，电表甲、乙都是电流表，由图可知（
）
A.
甲测通过L1的电流，乙测通过L2的电流
B.
甲测通过干路的电流，乙测通过L1的电流
C.
甲测通过干路的电流，乙测通过L2的电流
D.
甲测通过L1的电流，乙测通过干路的电流
4、如图所示，粗心的小强把电流表当作电压表并联在了L1的两端。此时如果闭合开关，一定会发生（　　）
A．L1不亮
B．电流表损坏
C．电源短路
D．L2的灯丝烧断
5、（中考）如图所示，能直接测量通过灯L1的电流的是（　　）
6、（福州中考）如图所示电路，闭合开关，以下判断正确的是（
）
A．灯L1、L2串联
B．电流表测灯L1电流
C．电流表测灯L2电流
D．电流表测总电流
7、如图所示的电路中，开关闭合后，要损坏电流表的是（　　）
8、如图所示的电路中，L1
和
L2
是规格不同的两个灯泡，开关闭合后，电流表的示数是0.4A，则（　　）
A．通过灯泡L1的电流是0.4A
B．通过灯泡的L2电流是0.4A
C．通过灯泡L1和灯泡L2的电流之和是0.4A
D．通过灯泡L1和灯泡L2的电流相等，都是0.4A
9、关于电流表的使用，下列的说法不正确的是（
）
A．使用前，如果电流表的指针没有指在表盘的“0”点上，要先进行调零
B．当电路中的电流不能估计时，要用试触的方法来选定合适的量程
C．要正确读出电流表的示数，必须先看清电流表所使用的量程
D．电流表与被测用电器应并联连接
10、用电流表测量电流时，在不能预先估计电流的情况下，下面做法正确是（
）
A、不必经过试触，马上使用最大量程测量
B、不必经过试触，马上使用最小量程测量
C、先拿电路的一个线头迅速试触最小量程接线柱，若指针偏转，接着使用较大量程测量
D、先拿电路的一个线头迅速试触最大量程的接线柱，若指针示数在较小量程的范围内，再使用较小的量程
11、要用电流表测量通过灯泡L1的电流，如图四个电路中，接法正确的是(
)
12、把电流表　
　接入电路后闭合开关，发现指针偏转如图甲所示，产生这种情况的原因是　
　，另一同学测量时，则发现指针偏转如图乙所示，产生这种情况的原因是　
　。
13、开关控制
，电流表A1
测
的电流，电流表A2
测
的电流。再画出电路图。
14、连接实物图
.
15、连接实物图，要求两灯并联，开关控制两盏灯，电流表测灯L2的电流（约0.5
A），并画出电路图。
16、把一个电流表接入某电路中，用“+”和“0.6”两个接线柱，某同学读数时，看错量程，错读成1.2A，则正确的读数是（
?）
A.0.2A
B.0.24A
C.0.32A
D.0.34A
17、如图所示，粗心的小强把电流表并联接在了L1的两端。如果闭合开关，一定会发生（
?）
A.电源短路
B.电流表损坏
C.
L1不亮
D.
L2的灯丝烧断
18.(多选)电流表在接入电路前,通常要试触接线柱,其目的是(?
?)
A.观察电流表是不是通过电流
B.检查电流表的接线柱连入电路是否正确
C.观察电流表的量程是多少
D.选择适合于被测电流的量程
19、(2019年益阳)如图所示的电路中，闭合开关s1、s2，电流表、灯泡L1和L2均能正常工作。则下列说法正确的是（　　）
A．开关s1闭合，s2断开，电源外部电流流向为a→b→c→d
B．开关s1、s2都闭合，灯泡L1和L2并联
C．开关s1、s2都闭合，通过灯泡L1的电流一定大于通过灯泡L2的电流
D．闭合s1、s2中任意一个开关，都会有灯泡发光
20、如图所示的电路中，开关闭合时电流表甲测量的是通过　
　（选填“L1”、“L2”或“L1和L2”）的电流，电流表乙测量的是通过　
　（选填“L1”、“L2”或“L1和L2”）的电流。L1和L2两只灯泡是　
　（选填“串联”或“并联”）关系。
21、如图所示是小华在练习电流表的使用时，用电流表测通过灯泡的电流时的电路。
（1）如图甲所示是小华正在连接的电路，连接过程中存在问题，正确的做法是连接电路时，应该将开关
（选填“闭合”或者“断开”）。
（2）小华解决问题后，先将线头M接到电流表为“3”接线柱上，然后开关试触，发现电流表的示数如图乙所示。则出现以上现象的原因是所选的量程
（选填“偏大”或者“偏小”）。
（3）小华思考了一下，然后将线头M连接到_______（选填“-”、“0.6”或者“3”）接线柱上，然后开关试触，才使电流表的示数正常。若此时电流表的示数如图丙所示，则通过灯泡的电流是
A。
