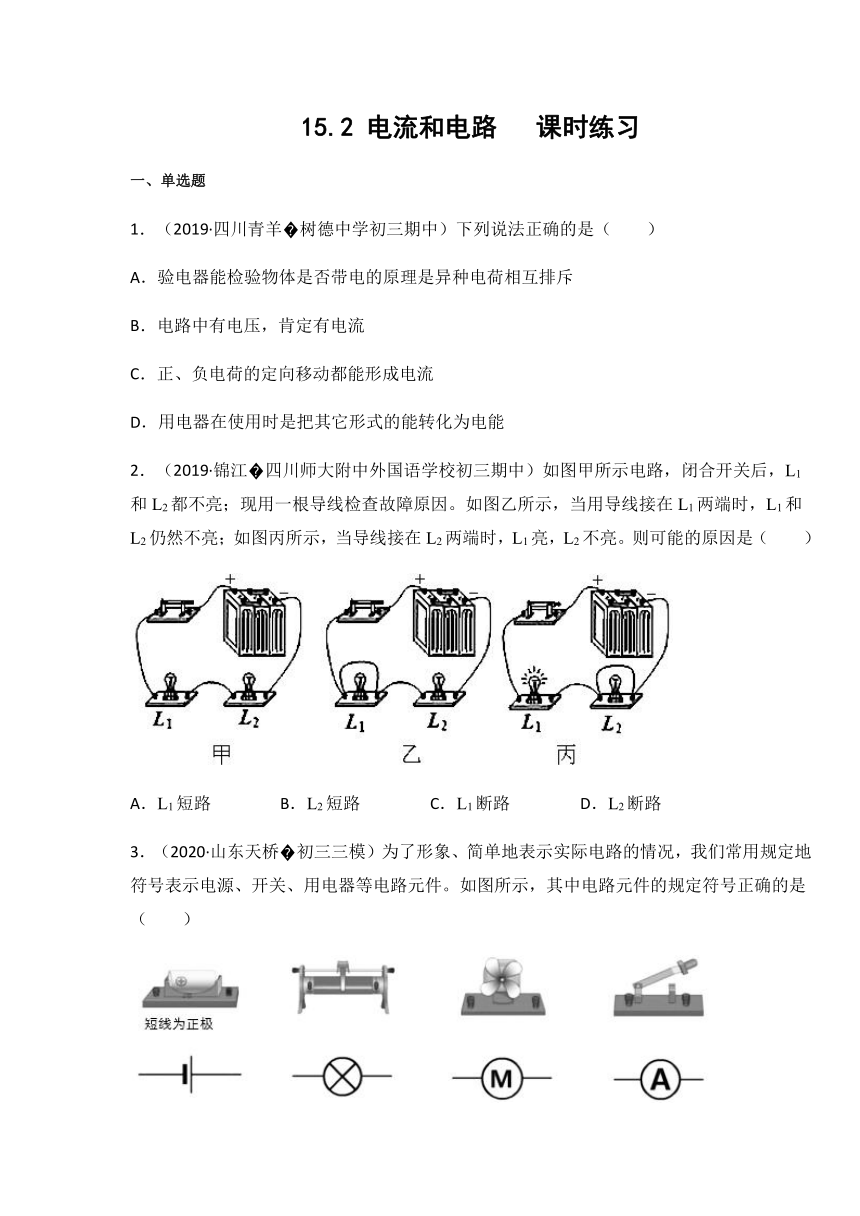

15.2
电流和电路
课时练习
一、单选题
1.(2019·四川青羊?树德中学初三期中)下列说法正确的是(  )
A.验电器能检验物体是否带电的原理是异种电荷相互排斥
B.电路中有电压,肯定有电流
C.正、负电荷的定向移动都能形成电流
D.用电器在使用时是把其它形式的能转化为电能
2.(2019·锦江?四川师大附中外国语学校初三期中)如图甲所示电路,闭合开关后,L1和L2都不亮;现用一根导线检查故障原因。如图乙所示,当用导线接在L1两端时,L1和L2仍然不亮;如图丙所示,当导线接在L2两端时,L1亮,L2不亮。则可能的原因是(  )
A.L1短路
B.L2短路
C.L1断路
D.L2断路
3.(2020·山东天桥?初三三模)为了形象、简单地表示实际电路的情况,我们常用规定地符号表示电源、开关、用电器等电路元件。如图所示,其中电路元件的规定符号正确的是(  )
A.干电池
B.滑动变阻器
C.电动机
D.开关

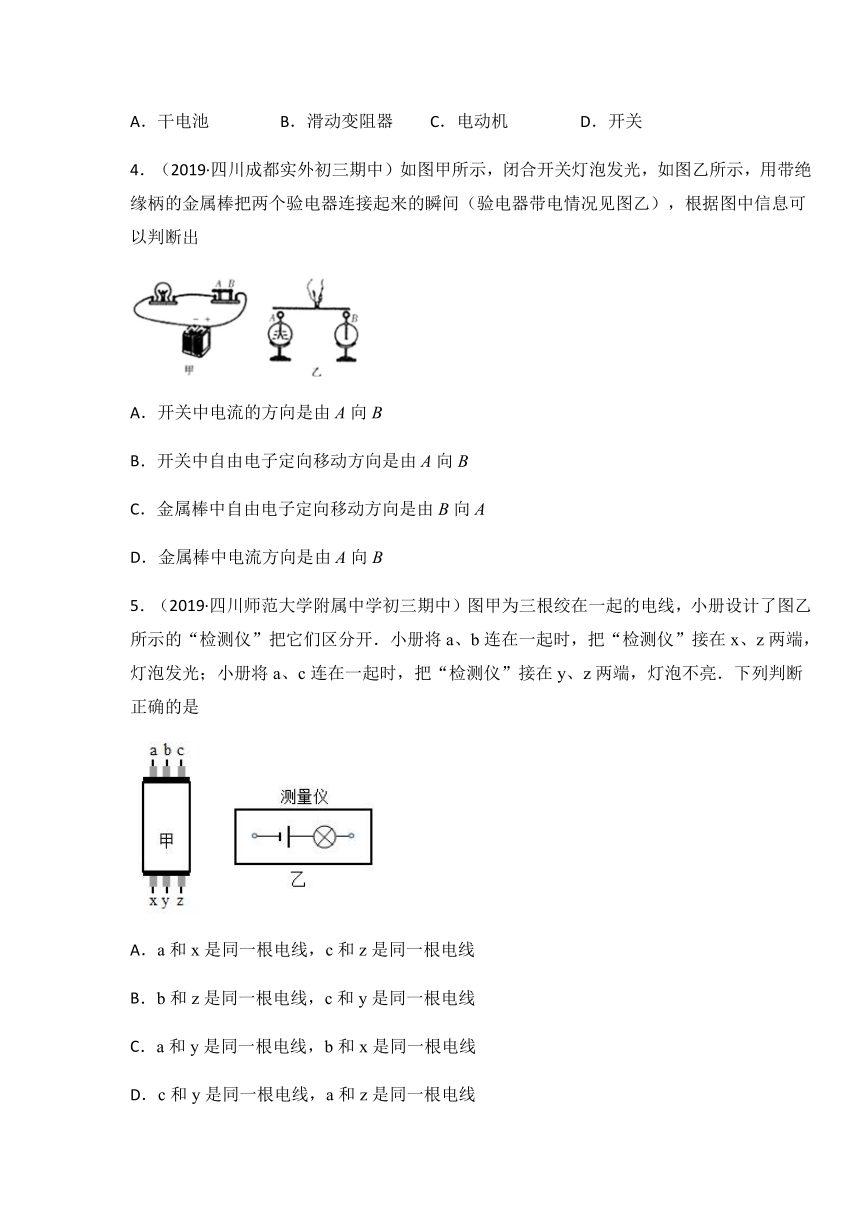

4.(2019·四川成都实外初三期中)如图甲所示,闭合开关灯泡发光,如图乙所示,用带绝缘柄的金属棒把两个验电器连接起来的瞬间(验电器带电情况见图乙),根据图中信息可以判断出
A.开关中电流的方向是由A向B
B.开关中自由电子定向移动方向是由A向B
C.金属棒中自由电子定向移动方向是由B向A
D.金属棒中电流方向是由A向B
5.(2019·四川师范大学附属中学初三期中)图甲为三根绞在一起的电线,小册设计了图乙所示的“检测仪”把它们区分开.小册将a、b连在一起时,把“检测仪”接在x、z两端,灯泡发光;小册将a、c连在一起时,把“检测仪”接在y、z两端,灯泡不亮.下列判断正确的是
A.a和x是同一根电线,c和z是同一根电线
B.b和z是同一根电线,c和y是同一根电线
C.a和y是同一根电线,b和x是同一根电线
D.c和y是同一根电线,a和z是同一根电线

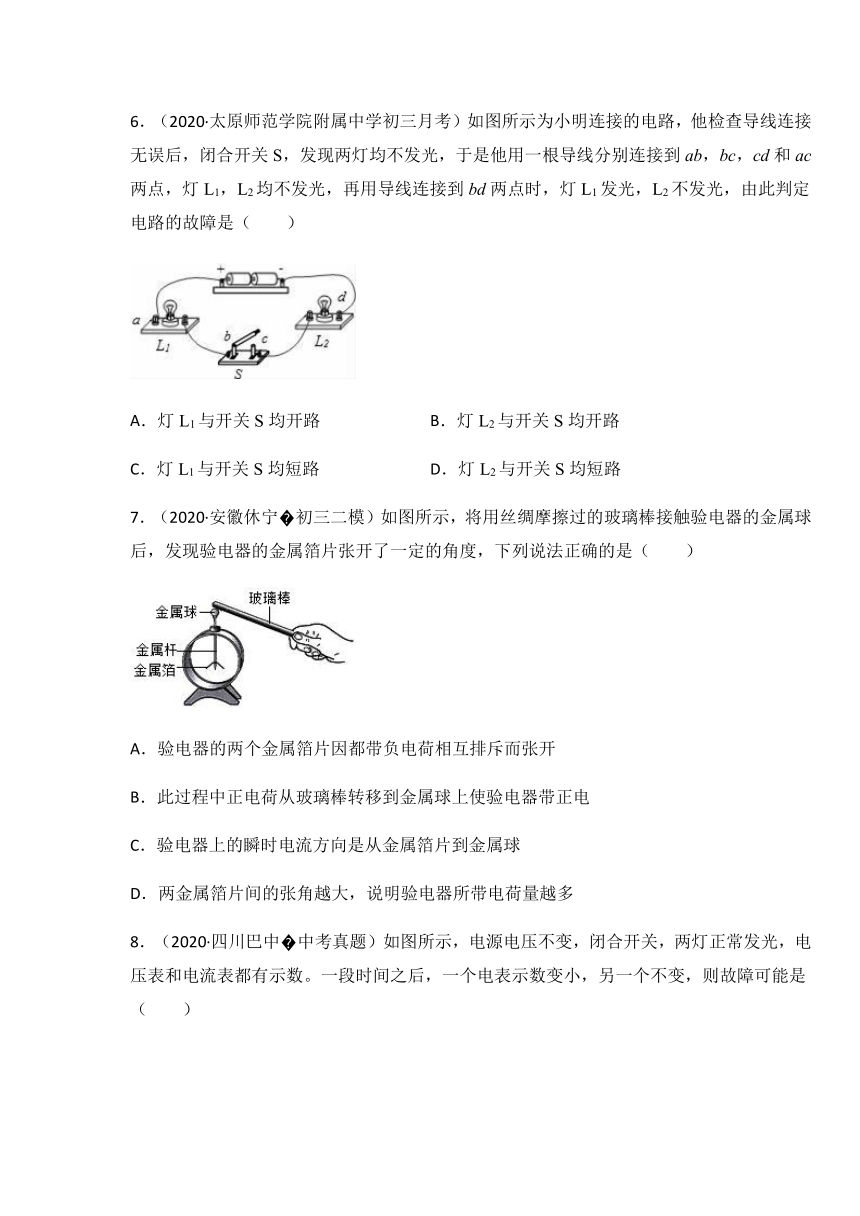

6.(2020·太原师范学院附属中学初三月考)如图所示为小明连接的电路,他检查导线连接无误后,闭合开关S,发现两灯均不发光,于是他用一根导线分别连接到ab,bc,cd和ac两点,灯L1,L2均不发光,再用导线连接到bd两点时,灯L1发光,L2不发光,由此判定电路的故障是(  )
A.灯L1与开关S均开路
B.灯L2与开关S均开路
C.灯L1与开关S均短路
D.灯L2与开关S均短路
7.(2020·安徽休宁?初三二模)如图所示,将用丝绸摩擦过的玻璃棒接触验电器的金属球后,发现验电器的金属箔片张开了一定的角度,下列说法正确的是(  )
A.验电器的两个金属箔片因都带负电荷相互排斥而张开
B.此过程中正电荷从玻璃棒转移到金属球上使验电器带正电
C.验电器上的瞬时电流方向是从金属箔片到金属球
D.两金属箔片间的张角越大,说明验电器所带电荷量越多
8.(2020·四川巴中?中考真题)如图所示,电源电压不变,闭合开关,两灯正常发光,电压表和电流表都有示数。一段时间之后,一个电表示数变小,另一个不变,则故障可能是(  )
A.L1开路
B.L1短路
C.L2开路
D.L2短路

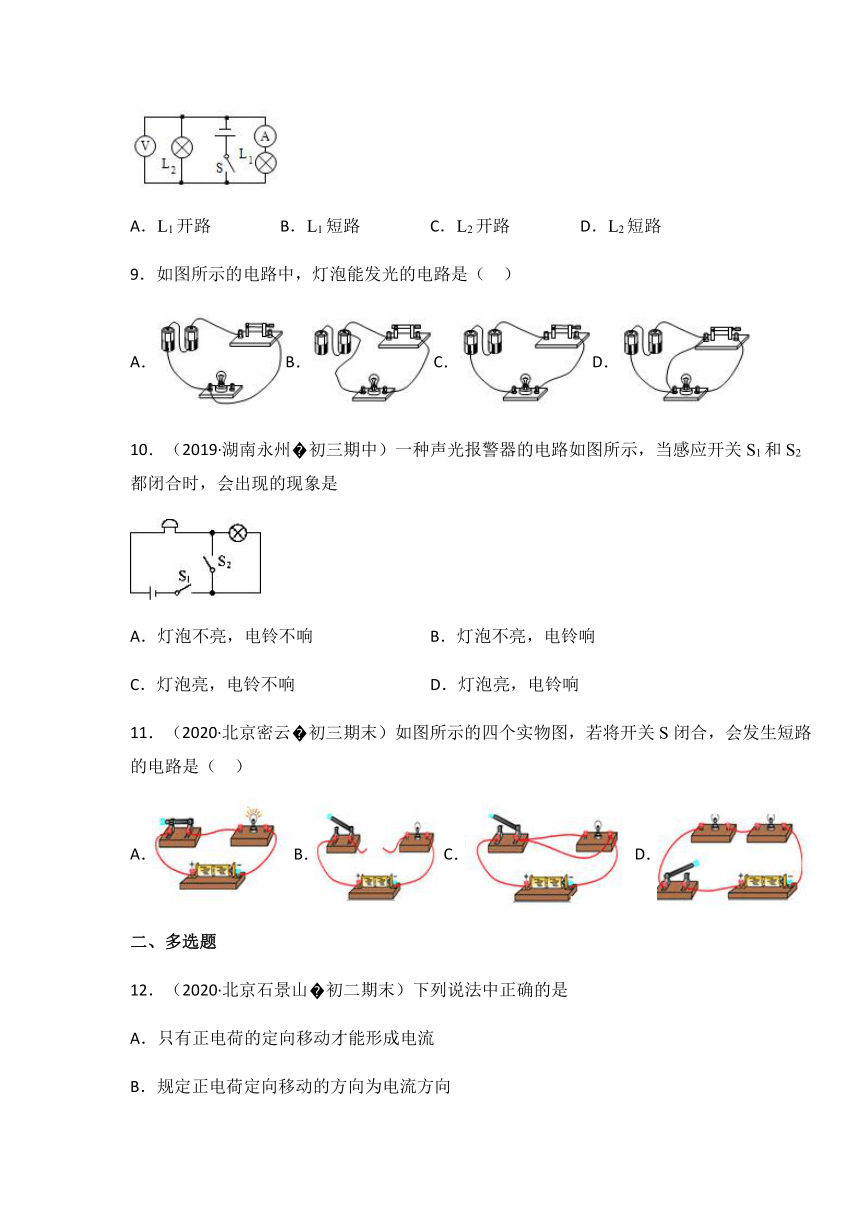

9.如图所示的电路中,灯泡能发光的电路是(

A.B.C.D.
10.(2019·湖南永州?初三期中)一种声光报警器的电路如图所示,当感应开关S1和S2都闭合时,会出现的现象是
A.灯泡不亮,电铃不响
B.灯泡不亮,电铃响
C.灯泡亮,电铃不响
D.灯泡亮,电铃响
11.(2020·北京密云?初三期末)如图所示的四个实物图,若将开关S闭合,会发生短路的电路是(

A.B.C.D.
二、多选题
12.(2020·北京石景山?初二期末)下列说法中正确的是
A.只有正电荷的定向移动才能形成电流
B.规定正电荷定向移动的方向为电流方向
C.电源是电路中提供电能的装置
D.只要电路中有电源,电路中就一定有电流

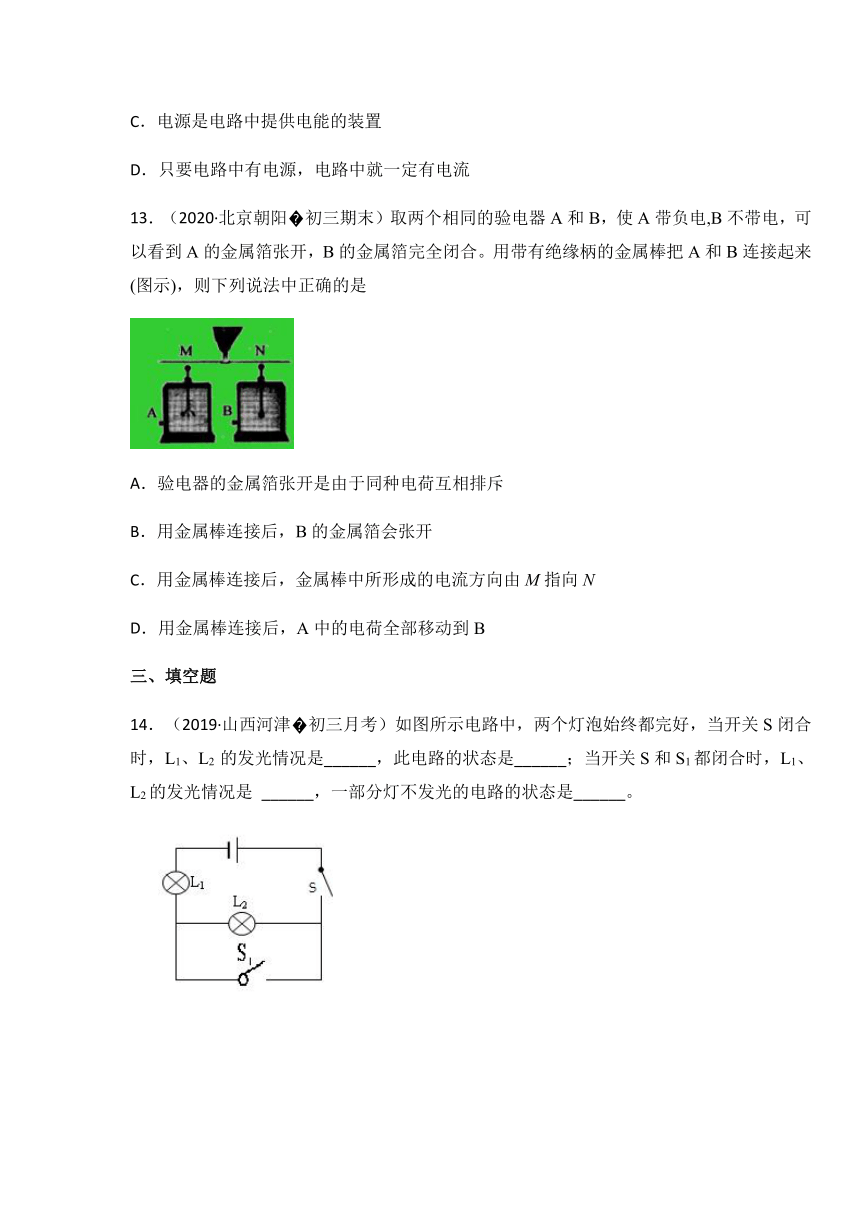

13.(2020·北京朝阳?初三期末)取两个相同的验电器A和B,使A带负电,B不带电,可以看到A的金属箔张开,B的金属箔完全闭合。用带有绝缘柄的金属棒把A和B连接起来(图示),则下列说法中正确的是
A.验电器的金属箔张开是由于同种电荷互相排斥
B.用金属棒连接后,B的金属箔会张开
C.用金属棒连接后,金属棒中所形成的电流方向由M指向N
D.用金属棒连接后,A中的电荷全部移动到B
三、填空题
14.(2019·山西河津?初三月考)如图所示电路中,两个灯泡始终都完好,当开关S闭合时,L1、L2
的发光情况是______,此电路的状态是______;当开关S和S1都闭合时,L1、L2的发光情况是
______,一部分灯不发光的电路的状态是______。
15.(2019·湖南常德?中考真题)有甲、乙、丙三个带电小球,已知甲球带正电,当甲和不带电的验电器金属球接触时电流的方向是__________________(选填“从甲到验电器”或“从验电器到甲”);若甲排斥乙,乙吸引丙,则丙球带_________电。
16.(2020·山东邹城市第四中学初三其他)如图是一种定时课间音乐播放装置的原理图,“播放器”是有电流通过时会播放音乐的装置:“定时开关”是到达设定时间,自动断开的开关.闭合开关S,当“定时开关”处于_____(选填“断开”或“闭合”)状态时,播放器会播放音乐;若“播放器”不播放音乐,因为播放器_________
(选填“断路”或“被短路”).
17.(2020·江苏建湖?初三二模)无风的周末,爸爸开着电动汽车带我们去海边游玩,给汽车蓄电池充电时,如图所示,蓄电池相当于___(选填“用电器”或“电源”);感觉到沙滩上的沙子烫脚,而海水却很凉,这是因为水的___较大的缘故:仔细观察还发现此时空气吹向_____(选填“大海”或“沙滩”)。
18.(2020·贵州贵阳?初三其他)给蓄电池充电时,蓄电池相当于_____
(填“用电器”或“电源”);某同学把灯泡、干电池和开关用导线连接起来,开关闭合后灯泡不亮,不一会儿干电池就发热了,这是因为电路发生了_____的故障。
19.(2020·湖北宜昌?初三期末)如图所示,新能源汽车在充电时,其车载蓄电池相当于基本电路的__________,充电过程是将电能转化为__________能。
20.(2020·辽宁望花?初三一模)如图所示为妈妈新买的一辆电动车,行驶过程中由电池供电为车提供动力,行驶过程中由电池供电为车提供动力,将_____能转化为_____能,充电过程中电池相当于一个_____(电源/用电器)。
21.(2019·黑龙江南岗?初三期末)电荷的_____形成电流。物理学中规定_____移动的方向为电流方向,金属导体中的电流方向跟_____移动方向相反。
22.(2020·湖南桃江?初三期末)金属导体中的电流是由自由电子的定向移动形成的,自由电子带________电(选填“正”或“负”),其定向移动方向与电路中的电流方向________(选填“一致”或“相反”)。
23.(2019·河北卢龙?初三期中)国产某品牌的油电混合动力汽车符合国六标准,给汽车蓄电池充电时,蓄电池相当于_____(选填“用电器”或“电源”);刚擦完车玻璃的干毛巾很容易吸附灰尘,能与毛皮摩擦过的橡胶棒相互排斥,这说明干毛巾带_____电。电荷量的单位是____。
24.(2019·中卫市宣和中学初三期中)如下图所示,此时电路处于_______状态;当开关闭合时,小灯泡正常发光,此时电路处于______状态,如果用一根导线把L1的两个接线柱连在一起,电路处于_______状态,此时小灯泡L2______发光(填“会”或“不会”)。
25.(2020·江苏邳州?初三期末)如图所示的甲、乙、丙三个电路中,器材均完好,且连接紧密.处于通路状态的是_____图,处于断路状态的是_____图,处于短路状态的是_____图.
参考答案
1.C
2.D
3.C
4.B
5.B
6.B
7.D
8.A
9.C
10.B
11.C
12.BC
13.AB
14.L1、L2都发光
通路
L1发光L2不发光
短路
15.从甲到验电器

16.断开
被短路
17.用电器
比热容
沙滩
18.用电器
短路
19.用电器
化学能
20.电.
机械
用电器
21.定向移动
正电荷
自由电子
22.负
相反
23.用电器

库(仑)
24.断路
通路
短路

25.丙
