第十七章
欧姆定律
第三节
电阻的测量
第十七章
欧姆定律
第三节
电阻的测量

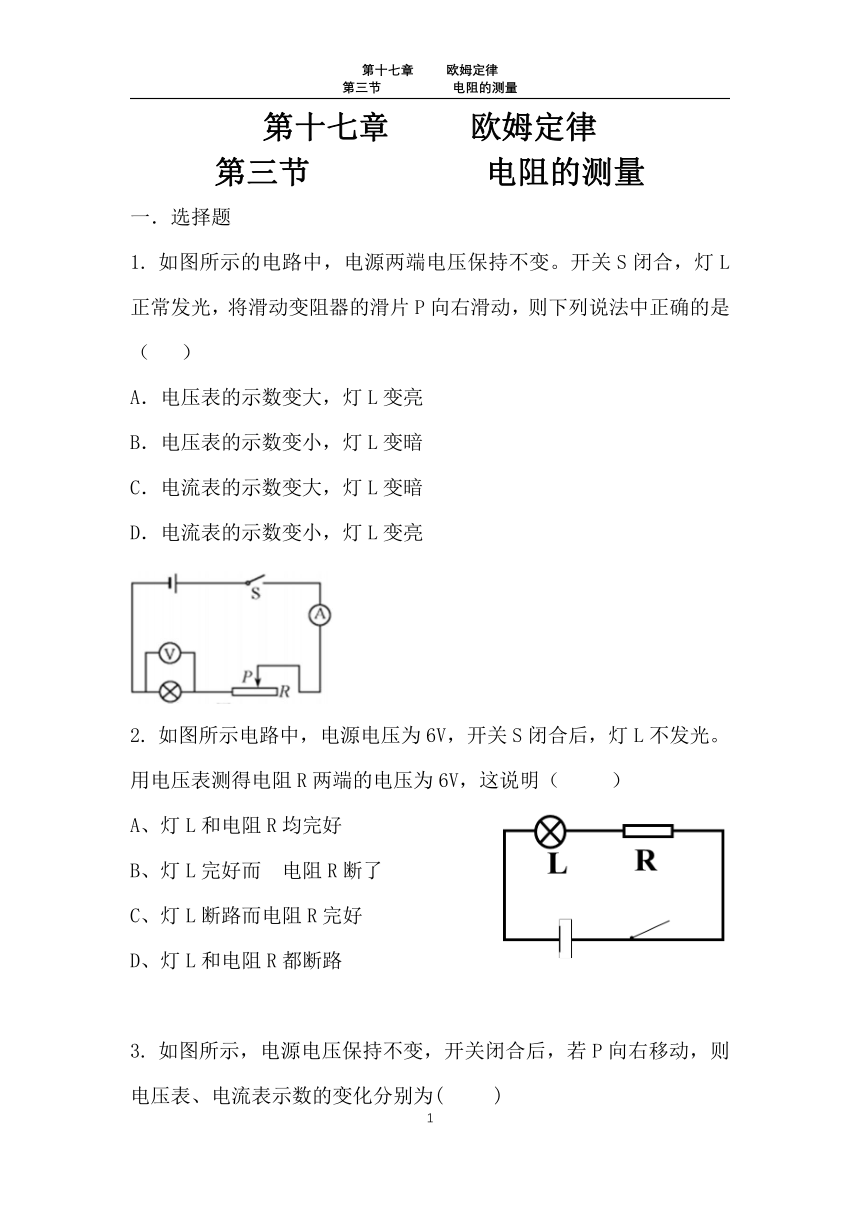

一．选择题
1.
如图所示的电路中，电源两端电压保持不变。开关S闭合，灯L正常发光，将滑动变阻器的滑片P向右滑动，则下列说法中正确的是（
）
A．电压表的示数变大，灯L变亮
B．电压表的示数变小，灯L变暗
C．电流表的示数变大，灯L变暗
D．电流表的示数变小，灯L变亮
2.
如图所示电路中，电源电压为6V，开关S闭合后，灯L不发光。用电压表测得电阻R两端的电压为6V，这说明（
）
A、灯L和电阻R均完好
B、灯L完好而
电阻R断了
C、灯L断路而电阻R完好
D、灯L和电阻R都断路
3.

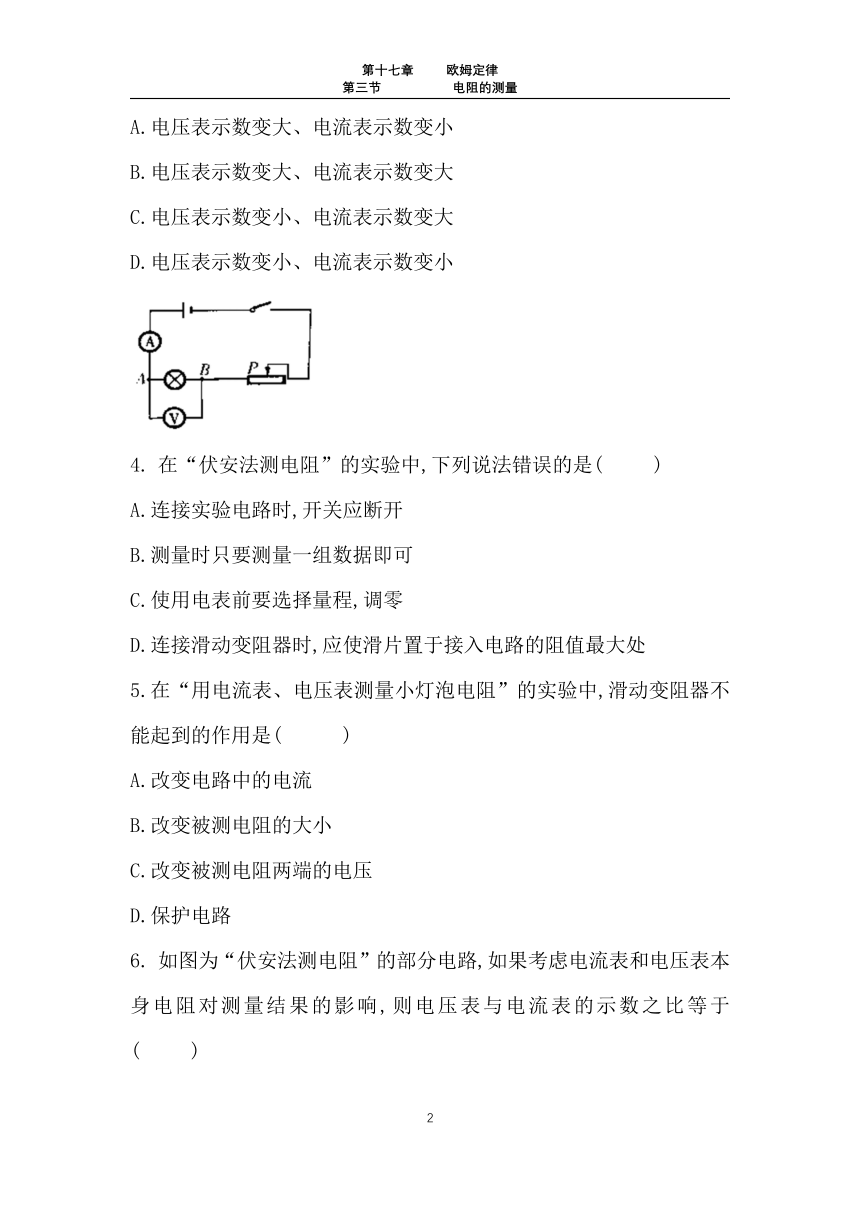

如图所示，电源电压保持不变，开关闭合后，若P向右移动，则电压表、电流表示数的变化分别为(
)
A.电压表示数变大、电流表示数变小
B.电压表示数变大、电流表示数变大
C.电压表示数变小、电流表示数变大
D.电压表示数变小、电流表示数变小
4.
在“伏安法测电阻”的实验中,下列说法错误的是(
)
A.连接实验电路时,开关应断开
B.测量时只要测量一组数据即可
C.使用电表前要选择量程,调零
D.连接滑动变阻器时,应使滑片置于接入电路的阻值最大处
5.在“用电流表、电压表测量小灯泡电阻”的实验中,滑动变阻器不能起到的作用是(
)
A.改变电路中的电流
B.改变被测电阻的大小
C.改变被测电阻两端的电压
D.保护电路
6.

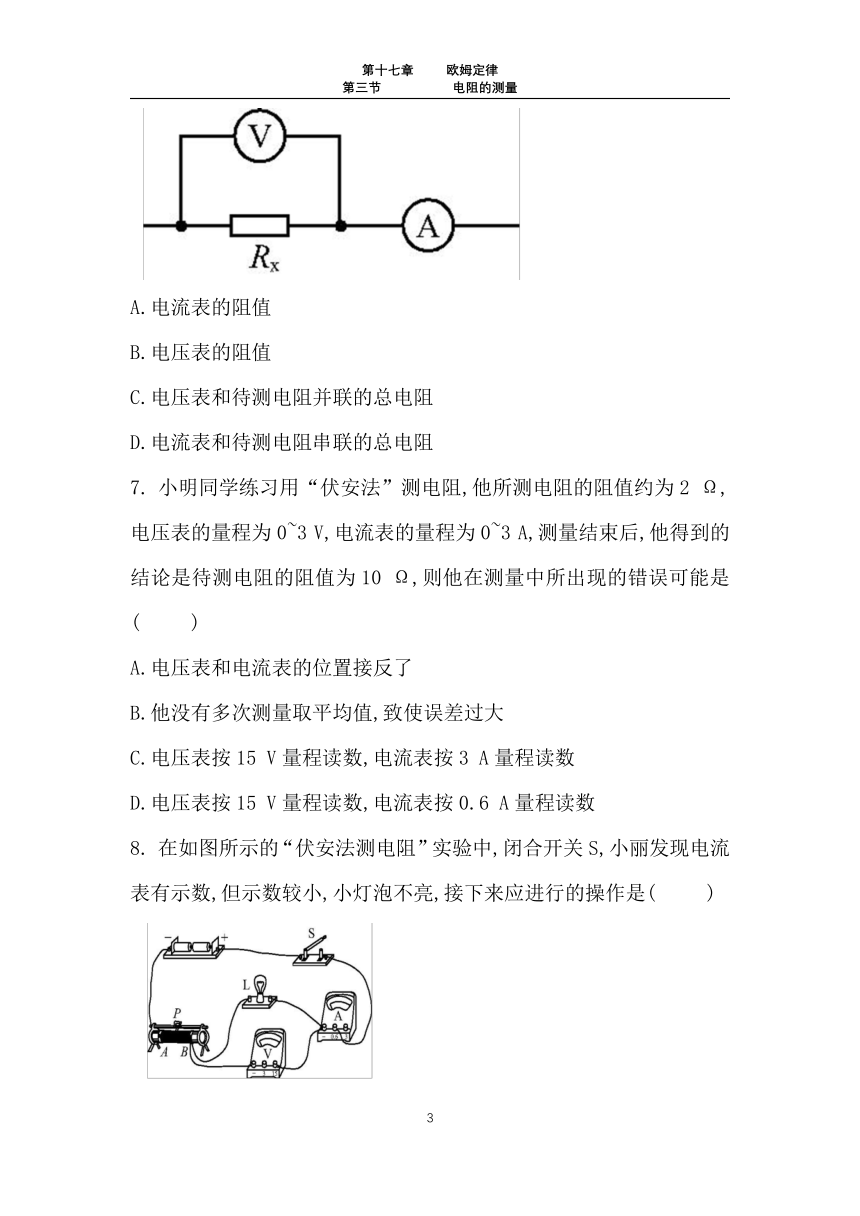

如图为“伏安法测电阻”的部分电路,如果考虑电流表和电压表本身电阻对测量结果的影响,则电压表与电流表的示数之比等于(
)
A.电流表的阻值
B.电压表的阻值
C.电压表和待测电阻并联的总电阻
D.电流表和待测电阻串联的总电阻
7.
小明同学练习用“伏安法”测电阻,他所测电阻的阻值约为2
Ω,电压表的量程为0~3
V,电流表的量程为0~3
A,测量结束后,他得到的结论是待测电阻的阻值为10
Ω,则他在测量中所出现的错误可能是(
)
A.电压表和电流表的位置接反了
B.他没有多次测量取平均值,致使误差过大
C.电压表按15
V量程读数,电流表按3
A量程读数
D.电压表按15
V量程读数,电流表按0.6
A量程读数
8.
在如图所示的“伏安法测电阻”实验中,闭合开关S,小丽发现电流表有示数,但示数较小,小灯泡不亮,接下来应进行的操作是(
)
A.更换一个同样规格的小灯泡
B.更换电压表所使用的量程
C.检查电路中是否存在断路故障
D.减小滑动变阻器接入电路的阻值
二．填空题
9.小英按图甲所示的电路图连接实验电路，测量电阻R
的阻值。闭合开关
S，调节滑动变阻器的滑片P
后，观察到电压表和电流表的示数分别如图乙、丙所示，则电流表的示数为
A，电阻R的阻值为
Ω。
三．简答题
10.如图所示，电源电压保持不变，R1=30，电流表A1的示数为0.4A，A2的示0.8A，求电源电压和R2的
阻值各为多少？电路的总电流为多少？
11.小明用“伏安法”测量一个定值电阻Rx的阻值(约为20
Ω左右)。实验器材:定值电阻Rx、电压表(量程0~3
V和0~15
V)、电流表(量程0~0.6
V和(A)、滑动变阻器(20
(A)、开关、学生电源各一个,导线若干。
(1)“伏安法”测电阻的原理是
;?
(2)如图a所示是“伏安法”测电阻的实验电路图,图中甲、乙为两个电表,其中甲为
;?
(3)本实验电源电压选用12
V,电压表应选用
量程,电流表选用
量程;连接如图b所示的电流表时,应使电流从“
”接线柱流入电流表;?
(4)闭合开关后,发现电压表的示数约为6
V,电流表示数为零;移动滑动变阻器滑片,电压表示数有明显变化,但电流表示数始终为零,则发生故障的元件可能是
;?
(5)排除故障后,接通线路,移动滑动变阻器滑片,当电流表的示数如图b所示时,通过电阻Rx的电流大小是
A;?
(6)经多次测量,小明由实验数据绘制的如图c所示的U-I图像,由图像可知,电阻Rx=
Ω(保留1位小数)。?
12.小芳利用图甲所示的电路测量未知电阻Rx的阻值,阻值大约为5
Ω。
(1)请你根据电路图,用笔画线代替导线,在图乙中完成实验电路的连接;
(2)闭合开关前,应将滑动变阻器的滑片置于
(选填“A”或“B”)端;?
(3)闭合开关,发现电压表和电流表均无示数。小芳利用另一只完好的电压表进行检测,把电压表分别接在a、b之间和b、c之间,电压表均有示数;接在a、c之间,电压表无示数。如果电路连接完好,只有一个元件有故障,该故障是
;?
(4)排除故障后,调节滑动变阻器,记录多组数据。画出了待测电阻Rx的I-U图像,如图丙所示。由图像可得Rx=
Ω;?
(5)小芳又设计了一种方案,也测出了Rx的阻值。电路如图丁所示,R0为阻值已知的定值电阻,电源电压未知且恒定不变。测量步骤如下:
①当开关
时,电流表读数为I1;
②当开关S1、S2都闭合时,电流表读数为I2;
③待测电阻Rx=
(用已知和测出的物理量符号表示)。
