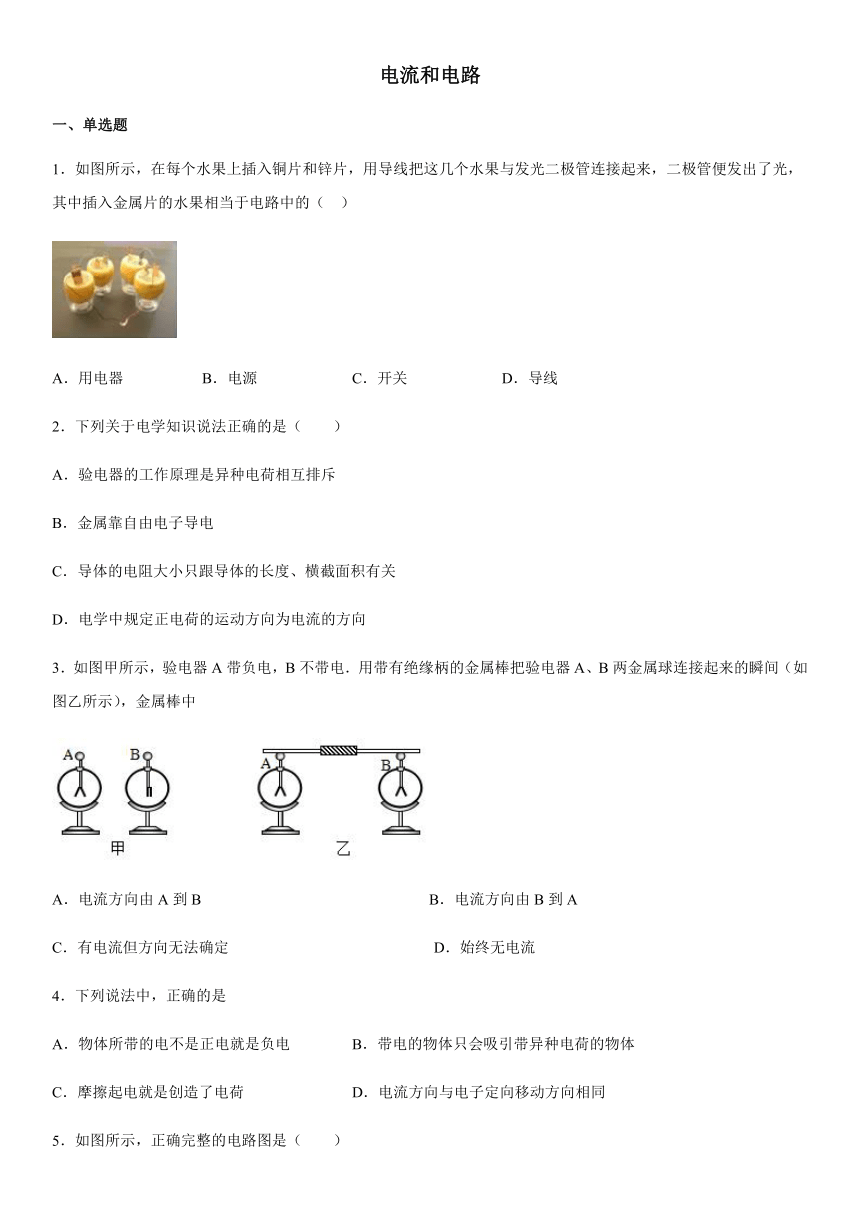

电流和电路
一、单选题
1.如图所示,在每个水果上插入铜片和锌片,用导线把这几个水果与发光二极管连接起来,二极管便发出了光,其中插入金属片的水果相当于电路中的(

A.用电器
B.电源
C.开关
D.导线
2.下列关于电学知识说法正确的是(

A.验电器的工作原理是异种电荷相互排斥
B.金属靠自由电子导电
C.导体的电阻大小只跟导体的长度、横截面积有关
D.电学中规定正电荷的运动方向为电流的方向
3.如图甲所示,验电器A带负电,B不带电.用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间(如图乙所示),金属棒中
A.电流方向由A到B
B.电流方向由B到A
C.有电流但方向无法确定
D.始终无电流
4.下列说法中,正确的是
A.物体所带的电不是正电就是负电
B.带电的物体只会吸引带异种电荷的物体
C.摩擦起电就是创造了电荷
D.电流方向与电子定向移动方向相同

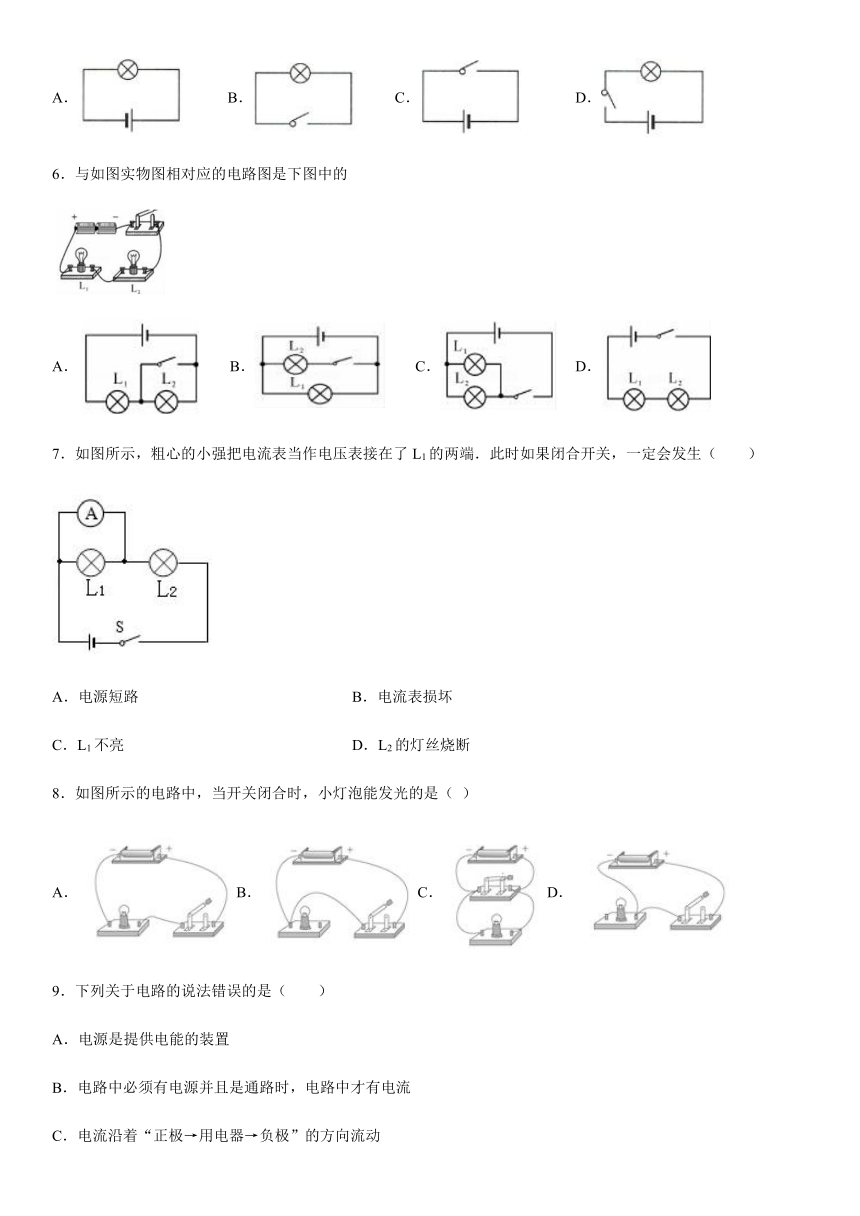

5.如图所示,正确完整的电路图是(

A.
B.
C.
D.
6.与如图实物图相对应的电路图是下图中的
A.
B.
C.
D.
7.如图所示,粗心的小强把电流表当作电压表接在了L1的两端.此时如果闭合开关,一定会发生(  )
A.电源短路
B.电流表损坏
C.L1不亮
D.L2的灯丝烧断
8.如图所示的电路中,当开关闭合时,小灯泡能发光的是(

A.B.C.D.
9.下列关于电路的说法错误的是(

A.电源是提供电能的装置
B.电路中必须有电源并且是通路时,电路中才有电流
C.电流沿着“正极→用电器→负极”的方向流动
D.用电器是将其他形式的能转化为电能的装置

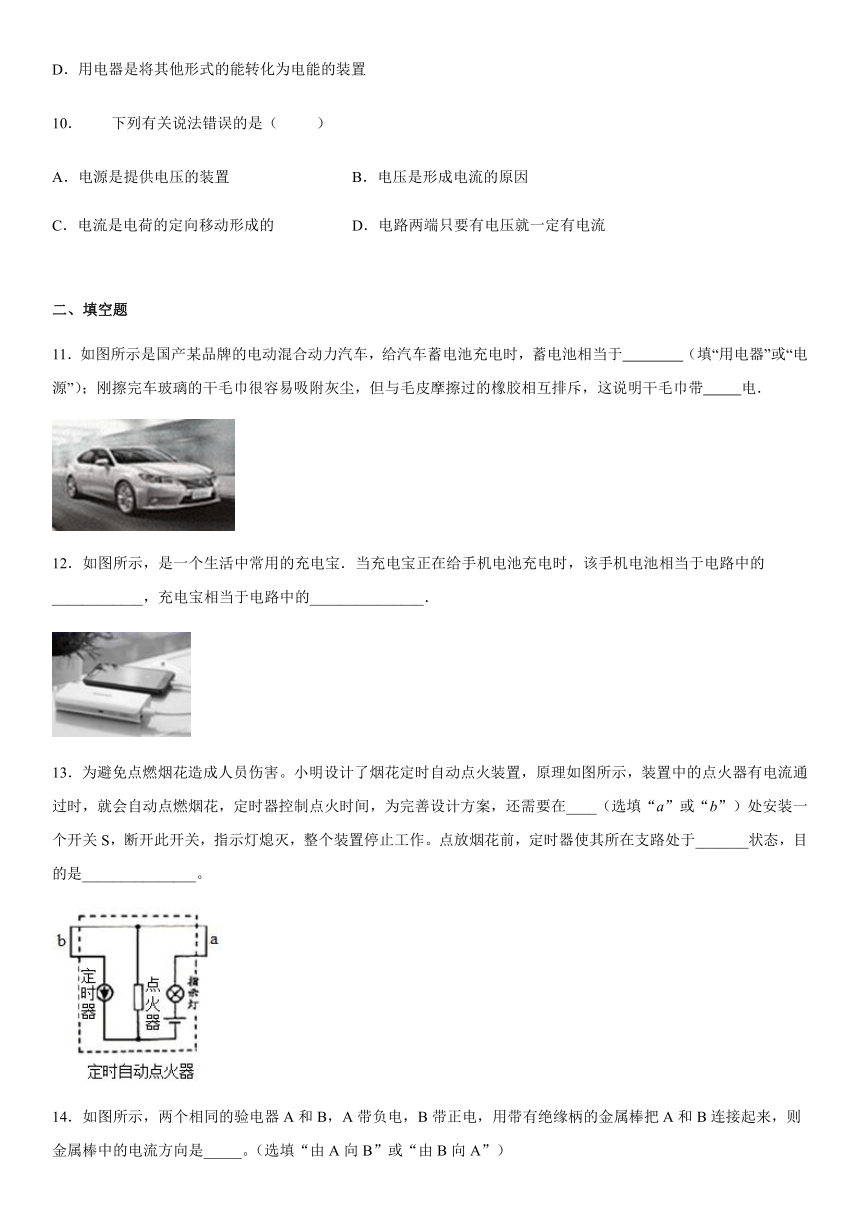

10.下列有关说法错误的是(

A.电源是提供电压的装置
B.电压是形成电流的原因
C.电流是电荷的定向移动形成的
D.电路两端只要有电压就一定有电流
二、填空题
11.如图所示是国产某品牌的电动混合动力汽车,给汽车蓄电池充电时,蓄电池相当于
(填“用电器”或“电源”);刚擦完车玻璃的干毛巾很容易吸附灰尘,但与毛皮摩擦过的橡胶相互排斥,这说明干毛巾带
电.
12.如图所示,是一个生活中常用的充电宝.当充电宝正在给手机电池充电时,该手机电池相当于电路中的____________,充电宝相当于电路中的_______________.
13.为避免点燃烟花造成人员伤害。小明设计了烟花定时自动点火装置,原理如图所示,装置中的点火器有电流通过时,就会自动点燃烟花,定时器控制点火时间,为完善设计方案,还需要在____(选填“a”或“b”)处安装一个开关S,断开此开关,指示灯熄灭,整个装置停止工作。点放烟花前,定时器使其所在支路处于_______状态,目的是_______________。

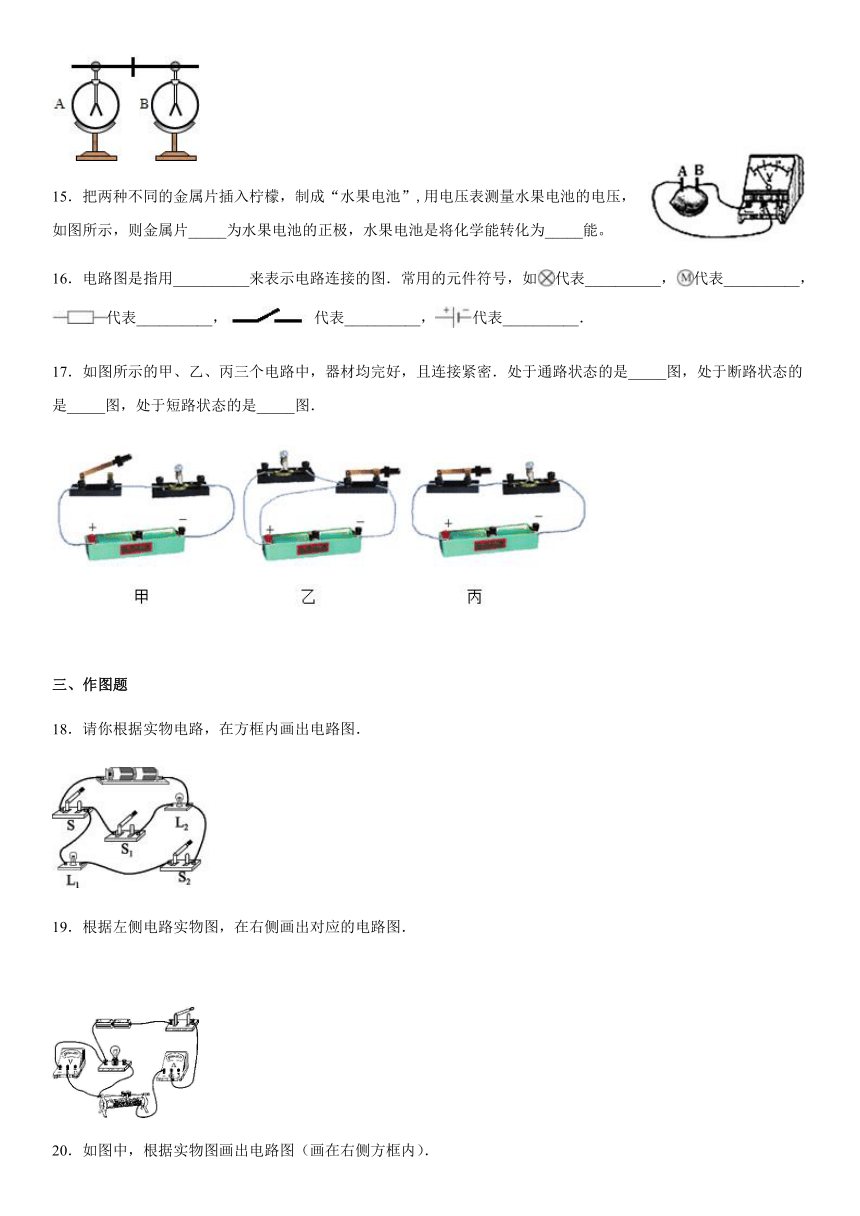

14.如图所示,两个相同的验电器A和B,A带负电,B带正电,用带有绝缘柄的金属棒把A和B连接起来,则金属棒中的电流方向是_____。(选填“由A向B”或“由B向A”)
15.把两种不同的金属片插入柠檬,制成“水果电池”,用电压表测量水果电池的电压,如图所示,则金属片_____为水果电池的正极,水果电池是将化学能转化为_____能。
16.电路图是指用__________来表示电路连接的图.常用的元件符号,如代表__________,代表__________,代表__________,代表__________,代表__________.
17.如图所示的甲、乙、丙三个电路中,器材均完好,且连接紧密.处于通路状态的是_____图,处于断路状态的是_____图,处于短路状态的是_____图.
三、作图题
18.请你根据实物电路,在方框内画出电路图.
19.根据左侧电路实物图,在右侧画出对应的电路图.
20.如图中,根据实物图画出电路图(画在右侧方框内).
21.按照图所示的电路图,
将图中各个元件连接起来。
22.根据实物连接图
画出相应电路图
23.根据图所示的电路图,把图的实物元件连接起来。
参考答案
1.B
2.B
3.B
4.A
5.D
6.D
7.C
8.A
9.D
10.D
11.用电器

12.用电器
电源
13.a
通路
进行倒计时,避免点燃烟花造成人员伤害
14.由B向A
15.A

16.符号
灯泡
电动机
电阻
开关
电池
17.丙


18.
19.
20.
21.
22.如图
23.
