人教版九年级全册物理第十四章 第1节　热机(24张）

内能的利用
?
第十四章　
第1节　热机
课前学案
................
课后练案
................
1
课堂导案
................
2
3
中考链接
................
4
课前学案

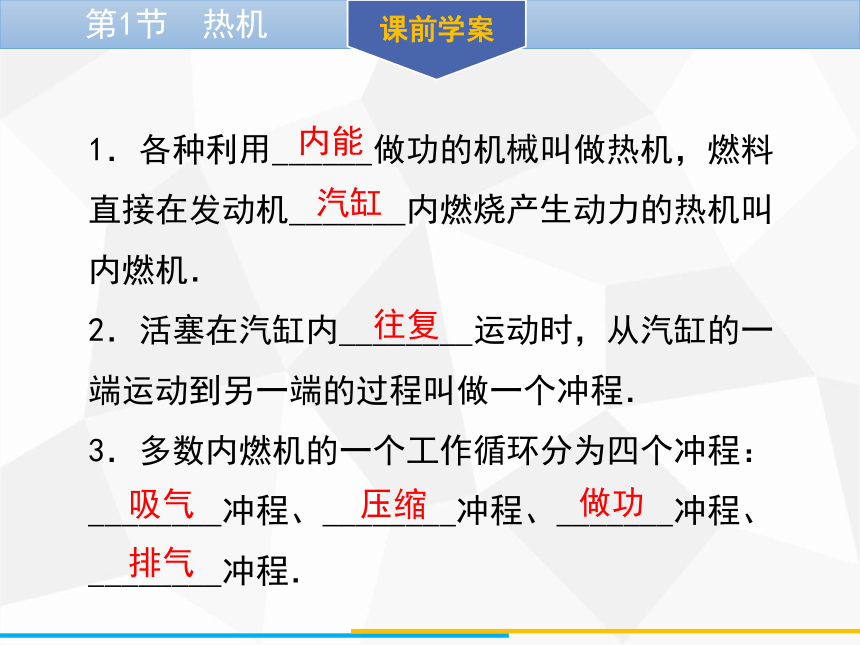

1．各种利用______做功的机械叫做热机，燃料直接在发动机_______内燃烧产生动力的热机叫内燃机．
2．活塞在汽缸内________运动时，从汽缸的一端运动到另一端的过程叫做一个冲程．
3．多数内燃机的一个工作循环分为四个冲程：　　　　　________冲程、________冲程、_______冲程、
________冲程．
内能
汽缸　
往复
吸气
压缩
做功
排气

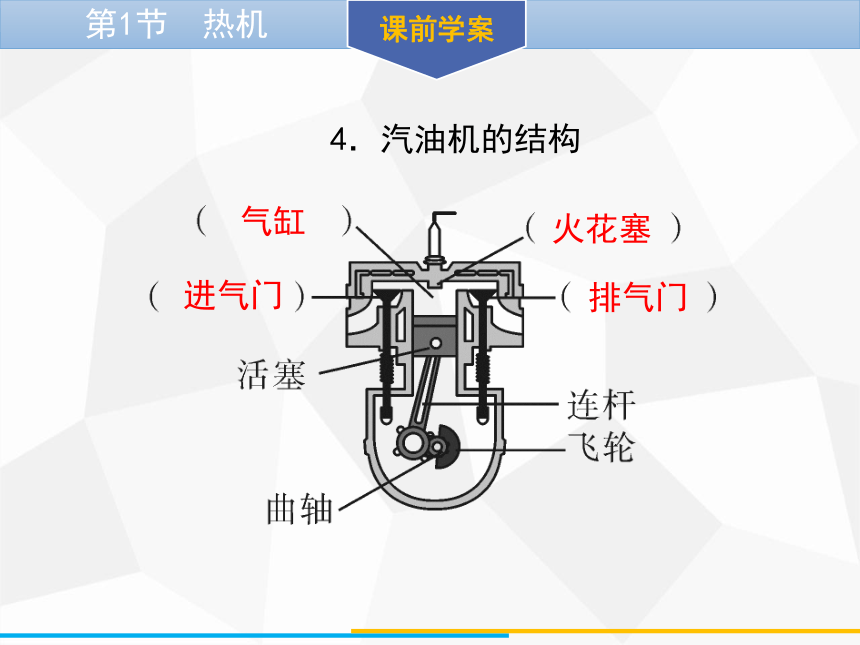

4．汽油机的结构
进气门
气缸
火花塞
排气门
课前学案
一、热机

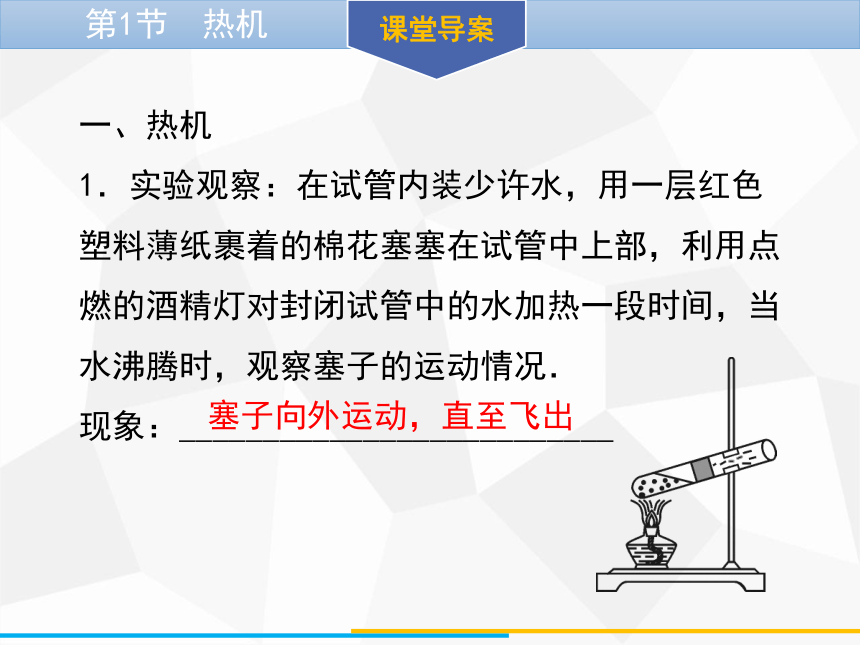

1．实验观察：在试管内装少许水，用一层红色塑料薄纸裹着的棉花塞塞在试管中上部，利用点燃的酒精灯对封闭试管中的水加热一段时间，当水沸腾时，观察塞子的运动情况．
现象：__________________________
塞子向外运动，直至飞出
课堂导案

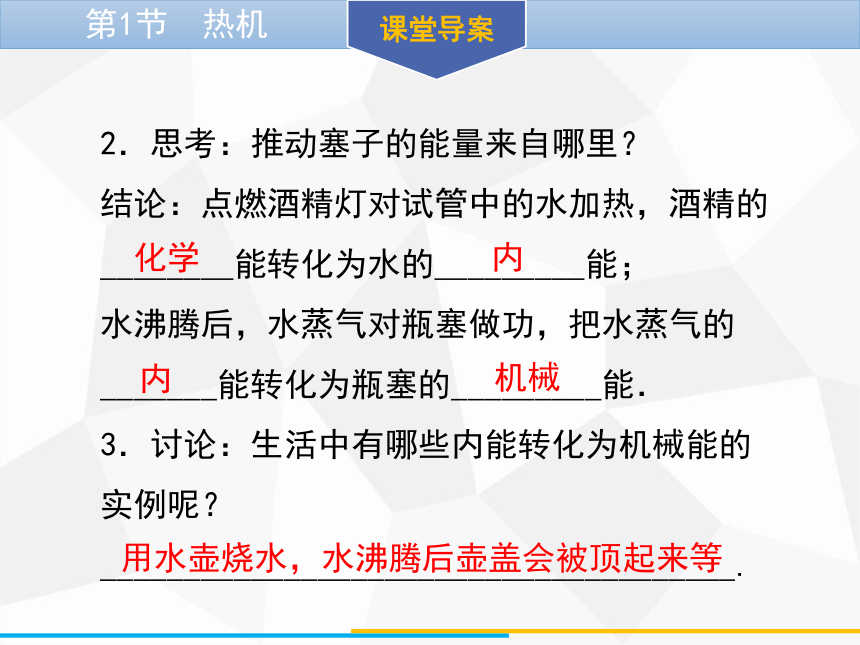

2．思考：推动塞子的能量来自哪里？
结论：点燃酒精灯对试管中的水加热，酒精的________能转化为水的_________能；
水沸腾后，水蒸气对瓶塞做功，把水蒸气的
_______能转化为瓶塞的_________能．
3．讨论：生活中有哪些内能转化为机械能的实例呢？
______________________________________.
化学
内
内
机械
用水壶烧水，水沸腾后壶盖会被顶起来等
课堂导案

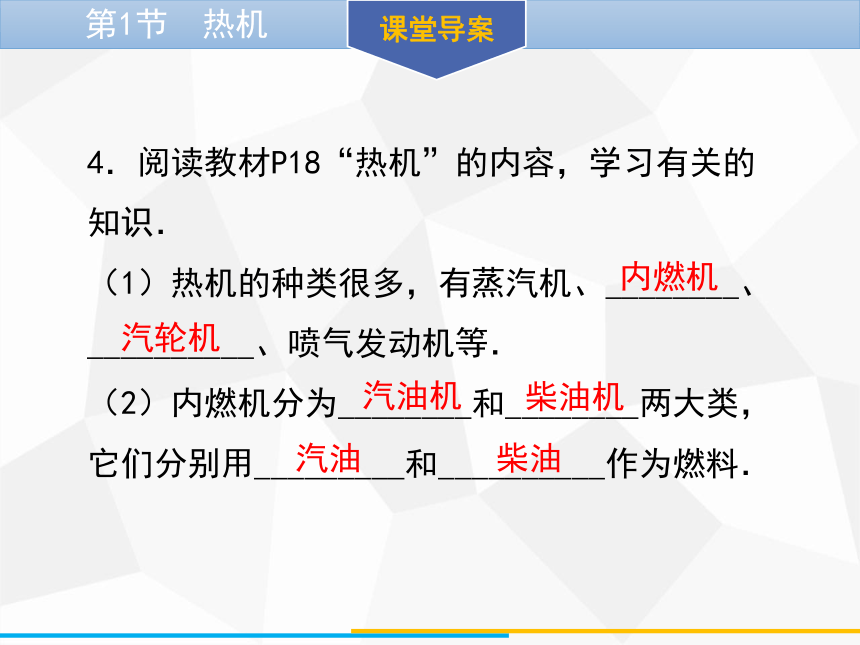

4．阅读教材P18“热机”的内容，学习有关的知识．
（1）热机的种类很多，有蒸汽机、________、　　　　　__________、喷气发动机等．
（2）内燃机分为________和________两大类，它们分别用_________和__________作为燃料．
内燃机
汽轮机
汽油机
柴油机
汽油
柴油
课堂导案

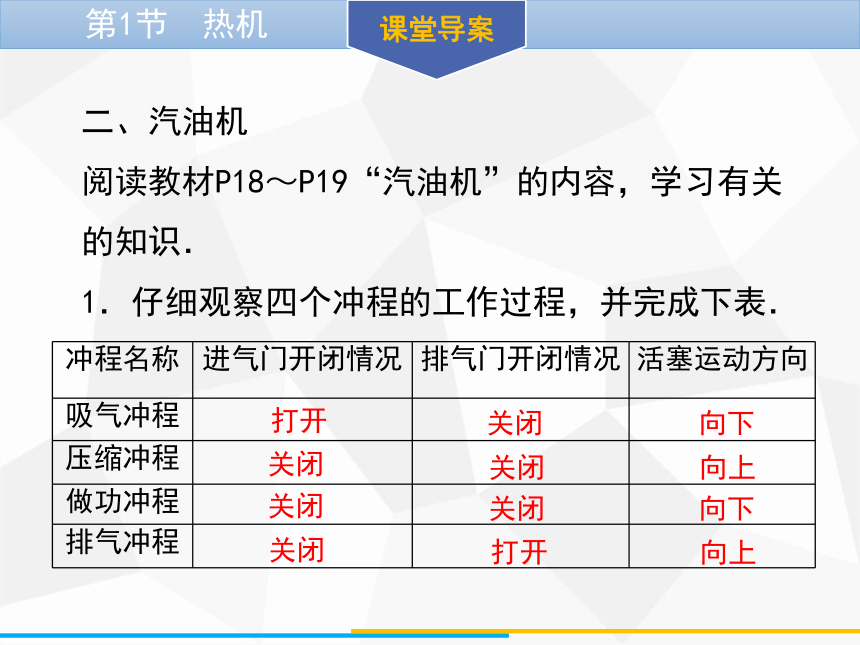

二、汽油机
阅读教材P18～P19“汽油机”的内容，学习有关的知识．
1．仔细观察四个冲程的工作过程，并完成下表．
冲程名称
进气门开闭情况
排气门开闭情况
活塞运动方向
吸气冲程
?
?
?
压缩冲程
?
?
?
做功冲程
?
?
?
排气冲程
?
?
?
打开
打开
关闭
关闭
关闭
关闭
关闭
关闭
向下
向下
向上
向上
课堂导案

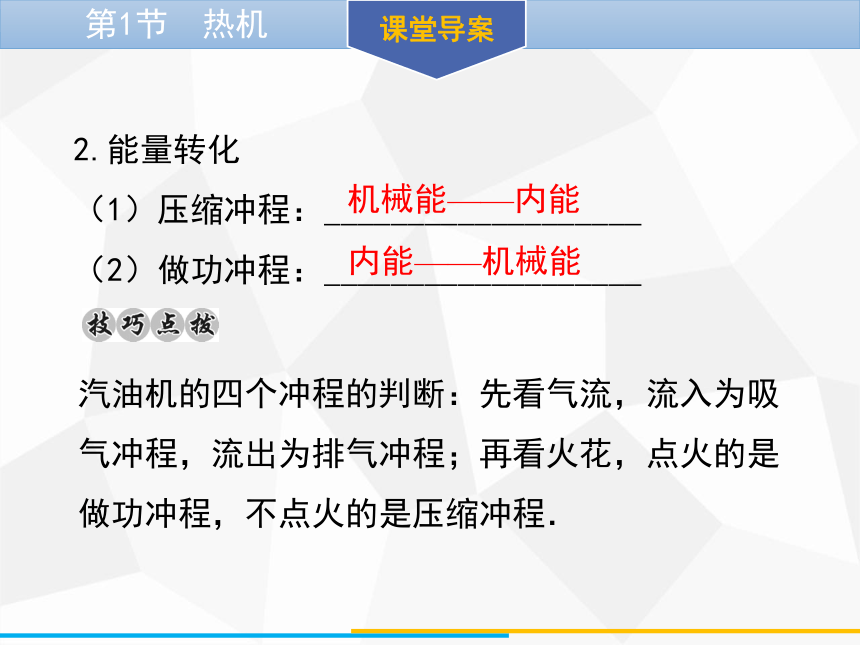

2.能量转化
（1）压缩冲程：___________________　　　　　　　　　　　　　　　
（2）做功冲程：___________________　　　　　　　　　　　　　　　
汽油机的四个冲程的判断：先看气流，流入为吸气冲程，流出为排气冲程；再看火花，点火的是做功冲程，不点火的是压缩冲程．
机械能——内能
内能——机械能
课堂导案
三、柴油机
阅读教材P19～P20“柴油机”的内容，完成下表．
项目
汽油机
柴油机
构造
?
?
吸气冲程
?
?
点火方式
?
?
效率
?
?
四冲程内燃机工作一个循环，活塞、曲轴往复2周，只对外做功1次；做功冲程提供动力，其它冲程靠飞轮的惯性完成．
汽缸顶部有火花塞
吸入汽油和空
气的混合物
点燃式
低
汽缸顶部有喷油嘴
只是吸入空气
压燃式
高
课堂导案
一、热机
1．使用热机的目的是（　　）
A．创生内能
B．把燃料放出的内能转化为机械能
C．把机械能转化为内能
D．以上说法都正确
B
课堂导案
2．以下机械中使用了热机的是（　　）
A．订书机
B．电视机
C．汽油机
D．自行车
C
课堂导案
二、汽油机
3．下图所示为四冲程内燃机四个冲程的示意图，箭头表示活塞的运动方向．请你结合气门的开闭作出判断，其正确的工作顺序是（　　）
A．甲、丁、乙、丙
B．乙、甲、丁、丙
C．丙、甲、乙、丁
D．丙、乙、丁、甲
B
课堂导案
4．如上图所示，是四冲程汽油机工作的部分冲程示意图，其中______图是做功冲程，_______图是依靠飞轮的惯性来完成的冲程．
B
A
课堂导案
三、柴油机
5．汽油机和柴油机的构造和工作过程不同的是( )
①汽油机有进气门，而柴油机没有
②汽油机有火花塞，而柴油机在同一位置则是喷油嘴
③汽油机一个工作循环有四个冲程，而柴油机则只需二个冲程
④汽油机吸气冲程中要吸入汽油，而柴油机吸气冲程则不吸入柴油
A．①② B．③④ C．①③ D．②④
D
课堂导案
1．如右图所示，有关这个小蒸汽轮机的说法不正确的是（　　）
A．烧瓶内的水通过热传递的方式增加了水的内能
B．酒精燃烧将内能转化为化学能
C．蒸气的内能转化为轮子的机械能
D．内能的一个重要应用是
可以用来做功
B
课后练案
2．家用轿车四冲程汽油机工作时为轿车提供动力的冲程是（　　）
A．吸气冲程
B．压缩冲程
C．做功冲程
D．排气冲程
C
课后练案
3．如下图所示流程图是用来说明单杠四冲程汽油机的一个工作循环及涉及到的主要能量转化情况．关于对图中①②③④的补充正确的是（　　）
A．①做功冲程　②内能转化为机械能　
③压缩冲程　④机械能转化为内能
B．①压缩冲程　②内能转化为机械能　
③做功冲程　④机械能转化为内能
C．①压缩冲程　②机械能转化为内能　
③做功冲程　④内能转化为机械能
D．①做功冲程　②机械能转化为内能　
③压缩冲程　④内能转化为机械能
C
课后练案
4．下列说法中正确的是（　　）
A．在构造上，汽油机有火花塞而柴油机没有火花塞B．在做功冲程中，汽油机里燃气的压强比柴油机的大
C．在压缩冲程中，汽油机是压燃式点火，柴油机是点燃式点火
D．在吸气冲程中，汽油机吸入汽缸的是汽油，柴油机吸入汽缸的是空气
A
课后练案
5．某四冲程汽油机的转速是2 400 R/min，那么1 s里，该汽油机的冲程数_________，做功次数是_________．
80
20
课后练案
6．（2019·湘西州）多数汽油机是由吸气、压缩、做功、排气四个冲程的不断循环来保证连续工作的，从能量转化的角度看，存在着内能转化为机械能的过程的是（　　）
A．吸气冲程 B．压缩冲程
C．做功冲程 D．排气冲程
C
中考链接
7．（2019·武汉）如下图所示是四冲程汽油机的剖面图，关于其四个冲程的描述正确的是（　　）
A．吸气冲程中，汽油和空气的混合物进入汽缸
B．压缩冲程中，通过做功的方式使汽缸内气体的内能减小C．做功冲程中，燃料释放的能量绝大部分转化为机械能
D．排气冲程中，废气带走了
燃料释放的能量的极少部分
A
中考链接
8．（2019·广东）某汽油机工作过程有吸气、压缩、做功和排气四个冲裎．如上图为　　　　冲程工作示意图，活塞向　　　运动，
燃料混合物被压缩，在这个过程
中机械能转化为　　　　．
压缩
上
内能
中考链接
