17.2欧姆定律同步练习
完成时间：30分钟
一、单项选择题
1.由I＝变形得R＝，对此，下列说法正确的是(　　)
A.加在导体两端的电压越大，则导体的电阻越大
B.通过导体的电流越大，则导体的电阻越小
C.导体的电阻跟导体两端的电压和通过导体的电流无关
D.当导体两端电压为零时，导体的电阻也为零
2.如图所示,电路中电流为0.2
A,如果给原来的电池再串联一-节相同电池,那么电路中的电流变为（
）
A.0.8
A
B.0.4
A
C.0.2
A
D.0.1
A
3.在利用欧姆定律I＝的一次实验中，测得2Ω电阻的两端电压U＝1V，则通过该电阻的电流是(　　)
A.0.5
A
B.0.1
A
C.2
A
D.1
A
4.（2019
湖南邵阳市）一盏调光台灯，其原理如图所示，闭合S，将滑片从左向右移动，电流表的示数和灯L两端的电压变化分别是（　　）
A．变、变大
B．变大、变小
C．变小、变小
D．变小、变大
5.如图所示的电阻箱接入电压为21
V的电路中，这时通过电阻箱的电流强度为(　　)
第5题图
第6题图
A.2.1
A
B.5.25
A
C.3
A
D.无法确定
6.在相距50
km的甲、乙两地间沿直线架设两条输电线.输电线的电阻与其长度成正比，若输电线在某处发生了短路，为确定短路位置，甲乙两地的检修员用输出电压相同且不变的电源和电流表做成如图所示的测量仪，并分别进行了如下测量：将测量仪连接a、b时，电流表的示数为1.2
A；将测量仪连接c、d时，电流表的示数为0.3A，由此可判断短路位置离甲地的距离是(　　)
A.10
km
B.20
km
C.30
km
D.40
km

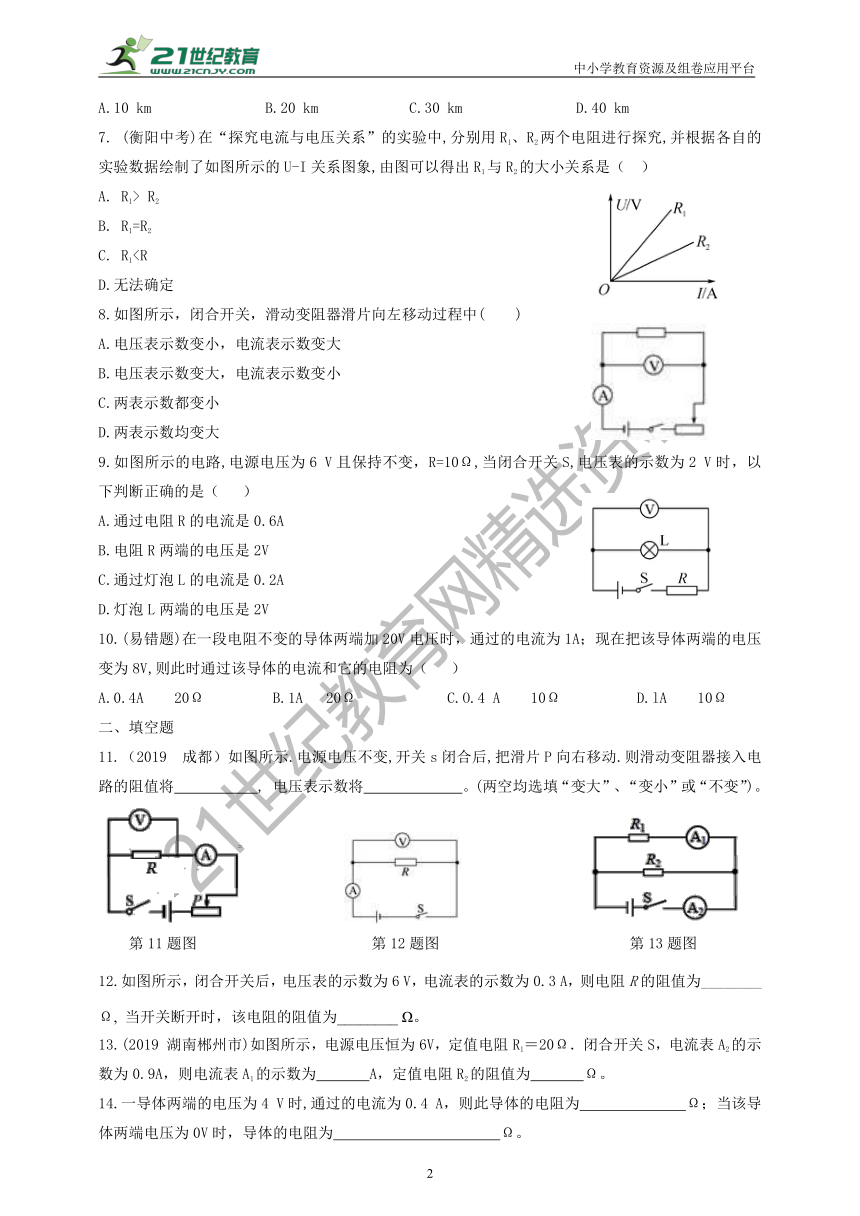

7.
(衡阳中考)在“探究电流与电压关系”的实验中,分别用R1、R2两个电阻进行探究,并根据各自的实验数据绘制了如图所示的U-I关系图象,由图可以得出R1与R2的大小关系是（
）
A.
R1>
R2
B.
R1=R2
C.
R1D.无法确定
8.如图所示，闭合开关，滑动变阻器滑片向左移动过程中(　　)
A.电压表示数变小，电流表示数变大
B.电压表示数变大，电流表示数变小
C.两表示数都变小
D.两表示数均变大
9.如图所示的电路,电源电压为6
V且保持不变，R=10Ω,当闭合开关S,电压表的示数为2
V时，以下判断正确的是（
）
A.通过电阻R的电流是0.6A
B.电阻R两端的电压是2V
C.通过灯泡L的电流是0.2A
D.灯泡L两端的电压是2V
10.(易错题)在一段电阻不变的导体两端加20V电压时，通过的电流为1A；现在把该导体两端的电压变为8V,则此时通过该导体的电流和它的电阻为（
）
A.0.4A
20Ω
B.1A
20Ω
C.O.4
A
10Ω
D.lA
10Ω
二、填空题
11.（2019
成都）如图所示.电源电压不变,开关s闭合后,把滑片P向右移动.则滑动变阻器接入电路的阻值将
,
电压表示数将
。(两空均选填“变大”、“变小”或“不变”)。
第11题图
第12题图
第13题图
12.如图所示，闭合开关后，电压表的示数为6
V，电流表的示数为0.3
A，则电阻R的阻值为________
Ω,
当开关断开时，该电阻的阻值为________
Ω。
13.(2019
湖南郴州市)如图所示，电源电压恒为6V，定值电阻R1＝20Ω．闭合开关S，电流表A2的示数为0.9A，则电流表A1的示数为　
　A，定值电阻R2的阻值为　
　Ω。
14.一导体两端的电压为4
V时,通过的电流为0.4
A，则此导体的电阻为
Ω；当该导体两端电压为0V时，导体的电阻为
Ω。

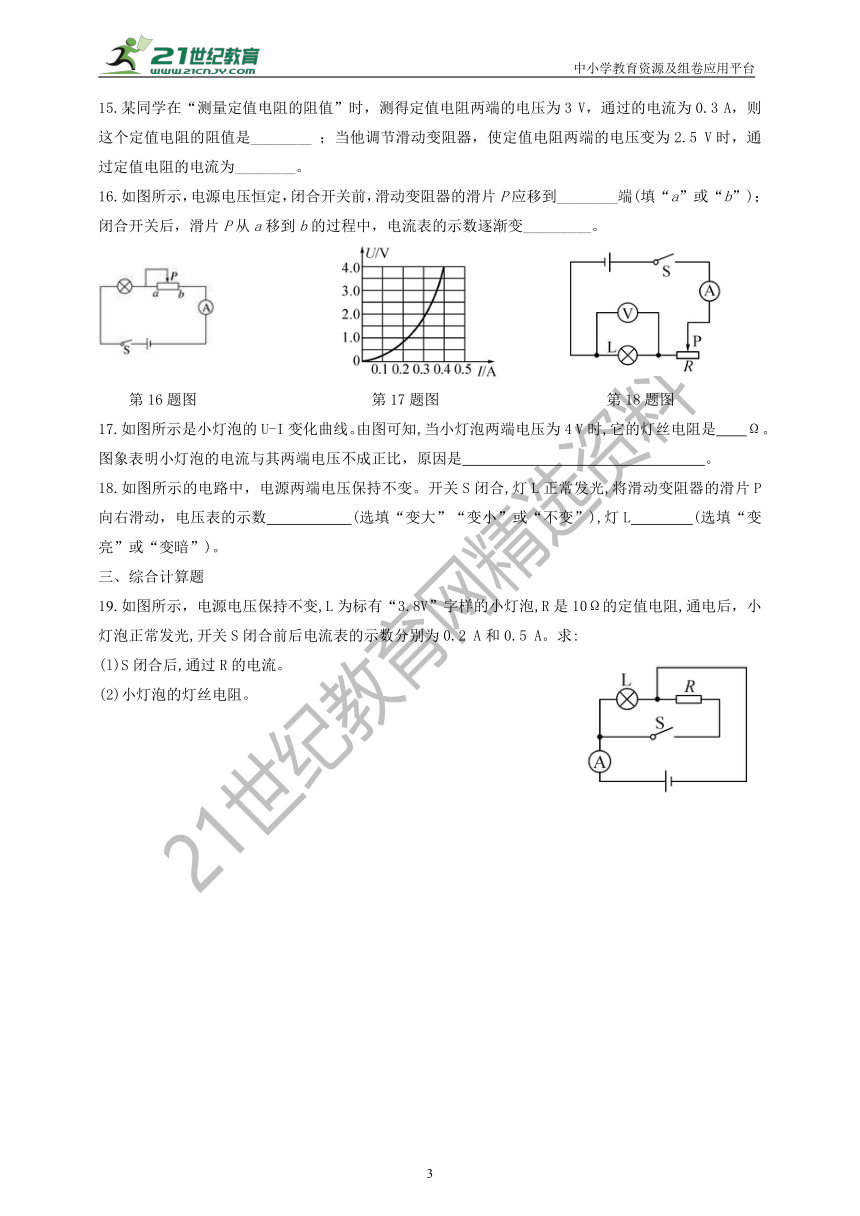

15.某同学在“测量定值电阻的阻值”时，测得定值电阻两端的电压为3
V，通过的电流为0.3
A，则这个定值电阻的阻值是________
；当他调节滑动变阻器，使定值电阻两端的电压变为2.5
V时，通过定值电阻的电流为________。
16.如图所示，电源电压恒定，闭合开关前，滑动变阻器的滑片P应移到________端(填“a”或“b”)；闭合开关后，滑片P从a移到b的过程中，电流表的示数逐渐变_________。
第16题图
第17题图
第18题图
17.如图所示是小灯泡的U-I变化曲线。由图可知,当小灯泡两端电压为4
V时,它的灯丝电阻是
Ω。
图象表明小灯泡的电流与其两端电压不成正比，原因是
。
18.如图所示的电路中，电源两端电压保持不变。开关S闭合,灯L正常发光,将滑动变阻器的滑片P向右滑动，电压表的示数
(选填“变大”“变小”或“不变”),灯L
(选填“变亮”或“变暗”)。
三、综合计算题
19.如图所示，电源电压保持不变,L为标有“3.8V”字样的小灯泡,R是10Ω的定值电阻,通电后，小灯泡正常发光,开关S闭合前后电流表的示数分别为0.2
A和0.5
A。求:
(l)S闭合后,通过R的电流。
(2)小灯泡的灯丝电阻。

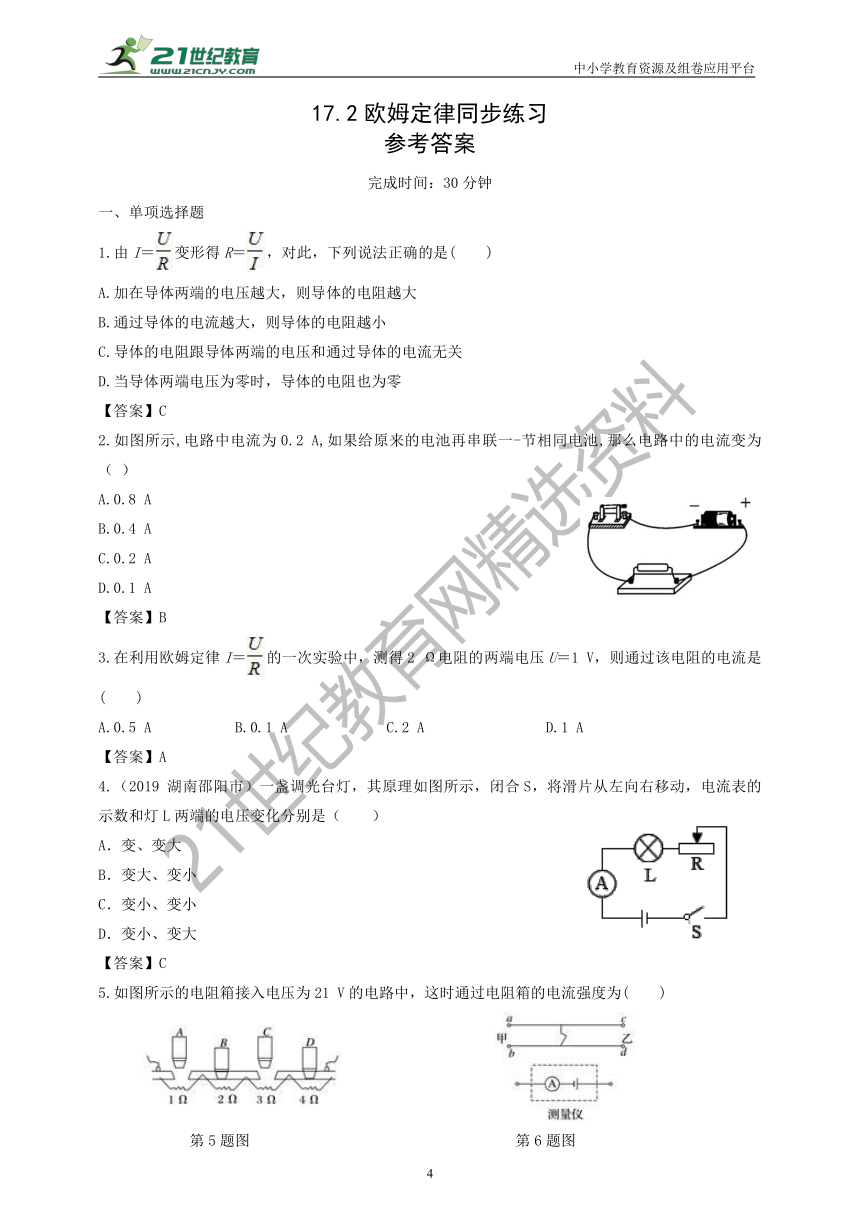

17.2欧姆定律同步练习
参考答案
完成时间：30分钟
一、单项选择题
1.由I＝变形得R＝，对此，下列说法正确的是(　　)
A.加在导体两端的电压越大，则导体的电阻越大
B.通过导体的电流越大，则导体的电阻越小
C.导体的电阻跟导体两端的电压和通过导体的电流无关
D.当导体两端电压为零时，导体的电阻也为零
【答案】C
2.如图所示,电路中电流为0.2
A,如果给原来的电池再串联一-节相同电池,那么电路中的电流变为（
）
A.0.8
A
B.0.4
A
C.0.2
A
D.0.1
A
【答案】B
3.在利用欧姆定律I＝的一次实验中，测得2
Ω电阻的两端电压U＝1
V，则通过该电阻的电流是(　　)
A.0.5
A
B.0.1
A
C.2
A
D.1
A
【答案】A
4.（2019
湖南邵阳市）一盏调光台灯，其原理如图所示，闭合S，将滑片从左向右移动，电流表的示数和灯L两端的电压变化分别是（　　）
A．变、变大
B．变大、变小
C．变小、变小
D．变小、变大
【答案】C
5.如图所示的电阻箱接入电压为21
V的电路中，这时通过电阻箱的电流强度为(　　)
第5题图
第6题图
A.2.1
A
B.5.25
A
C.3
A
D.无法确定
【答案】B
6.在相距50
km的甲、乙两地间沿直线架设两条输电线.输电线的电阻与其长度成正比，若输电线在某处发生了短路，为确定短路位置，甲乙两地的检修员用输出电压相同且不变的电源和电流表做成如图所示的测量仪，并分别进行了如下测量：将测量仪连接a、b时，电流表的示数为1.2
A；将测量仪连接c、d时，电流表的示数为0.3A，由此可判断短路位置离甲地的距离是(　　)
A.10
km
B.20
km
C.30
km
D.40
km
【答案】A
7.
(衡阳中考)在“探究电流与电压关系”的实验中,分别用R1、R2两个电阻进行探究,并根据各自的实验数据绘制了如图所示的U-I关系图象,由图可以得出R1与R2的大小关系是（
）
A.
R1>
R2
B.
R1=R2
C.
R1D.无法确定
【答案】A
8.如图所示，闭合开关，滑动变阻器滑片向左移动过程中(　　)
A.电压表示数变小，电流表示数变大
B.电压表示数变大，电流表示数变小
C.两表示数都变小
D.两表示数均变大
【答案】D
9.如图所示的电路,电源电压为6
V且保持不变，R=10Ω,当闭合开关S,电压表的示数为2
V时，以下判断正确的是（
）
A.通过电阻R的电流是0.6A
B.电阻R两端的电压是2V
C.通过灯泡L的电流是0.2A
D.灯泡L两端的电压是2V
【答案】D
10.(易错题)在一段电阻不变的导体两端加20V电压时，通过的电流为1A；现在把该导体两端的电压变为8V,则此时通过该导体的电流和它的电阻为（
）
A.0.4A
20Ω
B.1A
20Ω
C.O.4
A
10Ω
D.lA
10Ω
【答案】A
二、填空题
11.（2019
成都）如图所示.电源电压不变,开关s闭合后,把滑片P向右移动.则滑动变阻器接入电路的阻值将
,
电压表示数将
。(两空均选填“变大”、“变小”或“不变”)。
第11题图
第12题图
第13题图
【答案】变大
变小
12.如图所示，闭合开关后，电压表的示数为6
V，电流表的示数为0.3
A，则电阻R的阻值为________
Ω；当开关断开时，该电阻的阻值为________
Ω。
【答案】20　
20
13.(2019
湖南郴州市)如图所示，电源电压恒为6V，定值电阻R1＝20Ω．闭合开关S，电流表A2的示数为0.9A，则电流表A1的示数为　
　A，定值电阻R2的阻值为　
　Ω。
【答案】0.3
10
14.一导体两端的电压为4
V时,通过的电流为0.4
A，则此导体的电阻为
Ω；当该导体两端电压为0V时，导体的电阻为
Ω。
【答案】10
10
15.某同学在“测量定值电阻的阻值”时，测得定值电阻两端的电压为3
V，通过的电流为0.3
A，则这个定值电阻的阻值是________
；当他调节滑动变阻器，使定值电阻两端的电压变为2.5
V时，通过定值电阻的电流为________。
【答案】10
Ω　
0.25
A
16.如图所示，电源电压恒定，闭合开关前，滑动变阻器的滑片P应移到________端(填“a”或“b”)；闭合开关后，滑片P从a移到b的过程中，电流表的示数逐渐变_________。
第16题图
第17题图
第18题图
【答案】a　
大
17.如图所示是小灯泡的U-I变化曲线。由图可知,当小灯泡两端电压为4
V时,它的灯丝电阻是
Ω。
图象表明小灯泡的电流与其两端电压不成正比，原因是
。
【答案】10
灯丝的电阻受温度的影响
18.如图所示的电路中，电源两端电压保持不变。开关S闭合,灯L正常发光,将滑动变阻器的滑片P向右滑动，电压表的示数
(选填“变大”“变小”或“不变”),灯L
(选填“变亮”或“变暗”)。
【答案】变小
变暗
三、综合计算题
19.如图所示，电源电压保持不变,L为标有“3.8V”字样的小灯泡,R是10Ω的定值电阻,通电后，小灯泡正常发光,开关S闭合前后电流表的示数分别为0.2
A和0.5
A。求:
(l)S闭合后,通过R的电流。
(2)小灯泡的灯丝电阻。
【答案】
解：（1）开关闭合前小灯泡的电流；开关闭合后小灯泡电流不变，此时电流表示数为0.5A，通过R的电流
（2）小灯泡电阻
