人教版九年级上物理15.5探究串并联电路中电流的规律实验报告

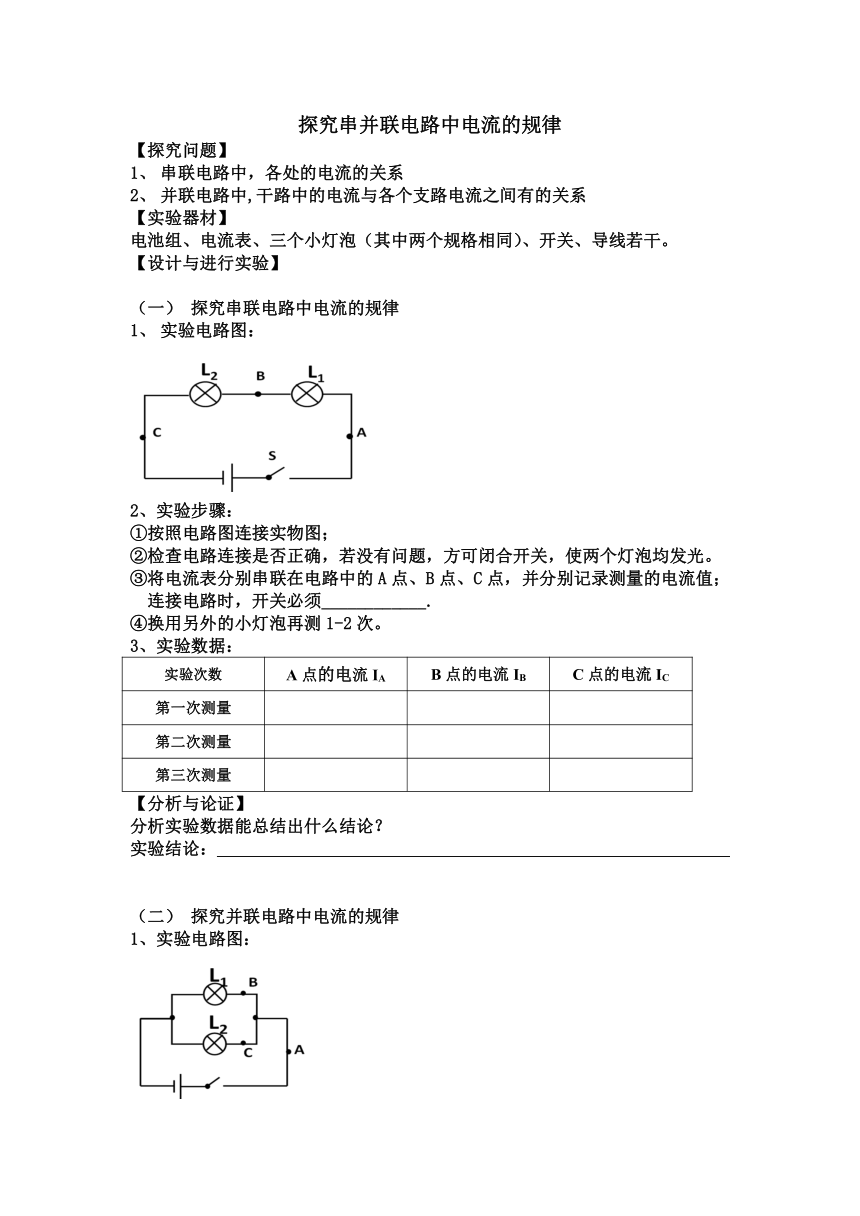

探究串并联电路中电流的规律
【探究问题】
串联电路中，各处的电流的关系
并联电路中,干路中的电流与各个支路电流之间有的关系
【实验器材】
电池组、电流表、三个小灯泡（其中两个规格相同）、开关、导线若干。
【设计与进行实验】
探究串联电路中电流的规律
实验电路图：
2、实验步骤：
①按照电路图连接实物图；
②检查电路连接是否正确，若没有问题，方可闭合开关，使两个灯泡均发光。
③将电流表分别串联在电路中的A点、B点、C点，并分别记录测量的电流值；
连接电路时，开关必须____________.
④换用另外的小灯泡再测1-2次。
3、实验数据：
实验次数 A点的电流IA B点的电流IB C点的电流IC
第一次测量


第二次测量


第三次测量


【分析与论证】
分析实验数据能总结出什么结论？
实验结论：
探究并联电路中电流的规律
1、实验电路图：
2、实验步骤：
①按照电路图连接实物图；
②检查电路连接是否正确，若没有问题，方可闭合开关，使两个灯泡均发光。
③在这个并联电路中，选取三个关键的点A、B、C。用电流表分别测出这三点的电流，并分别记录测量的电流值；
④换用另外的小灯泡再测1-2次。
3、实验数据：
实验次数 A点的电流IA B点的电流IB C点的电流IC
第一次测量


第二次测量


第三次测量


【分析与论证】
分析实验数据能总结出什么结论？
实验结论：
【实践提高】
1.如图1所示电路，灯L1和L2是规格不同的两盏灯，若开关S闭合后电流表示数0.3A，则通过灯L1的电流为 ，通过灯L2的电流大小为 。
2.如图2所示电路，电流表A1测量 电流，A2测量 电流。如果A1、A2的示数分别是0.1A、0.5A，则通过灯L2的电流大小为 A。
图1 图2
3.将两盏灯泡同时接入某一电路，经测量通过两盏灯泡电流相等，则这两盏灯泡的连接方式是： 。
4．如图2电路中，如果通过灯L1和L2的电流分别为0.4A和0.8A。则电流表A1和A2的示数分别是：（ ）
A．0.8A，0.4A B．0.4A，0.8A
C．0.4A，1.2A D．1.2A，0.8A
