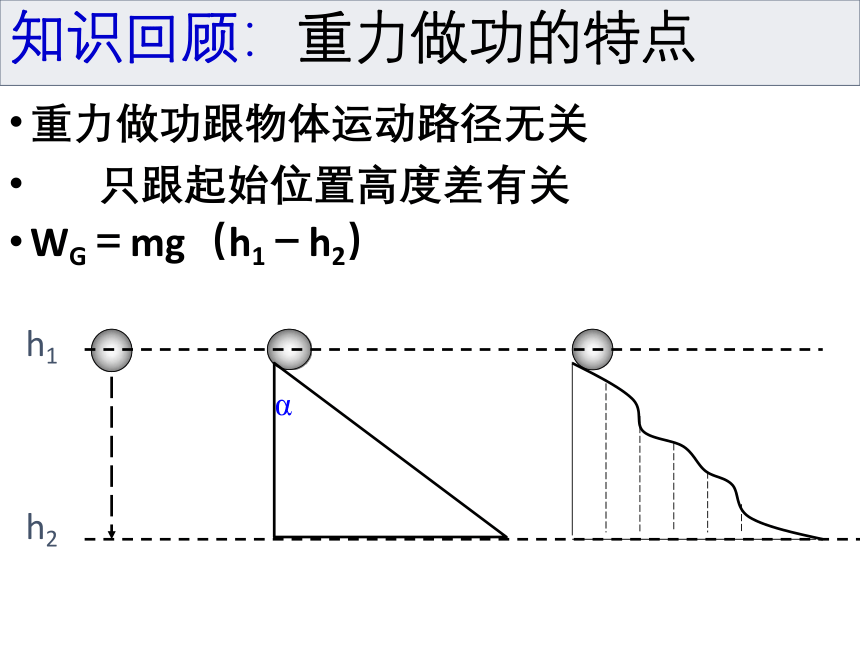

知识回顾：重力做功的特点
重力做功跟物体运动路径无关
只跟起始位置高度差有关
WG＝mg（h1－h2）
α
h1
h2

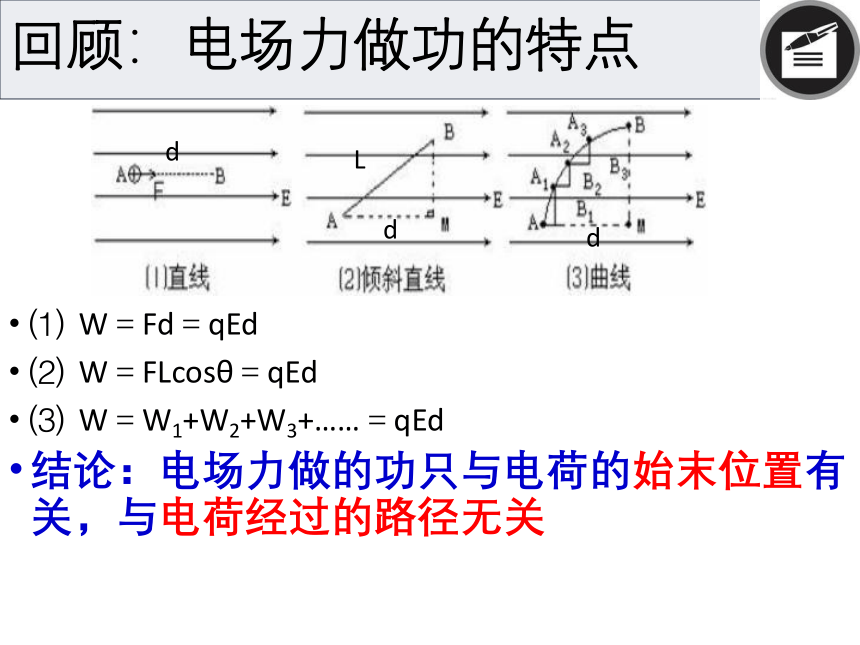

回顾：电场力做功的特点
⑴
W＝Fd＝qEd
⑵
W＝FLcosθ＝qEd
⑶
W＝W1+W2+W3+……＝qEd
结论：电场力做的功只与电荷的始末位置有关，与电荷经过的路径无关
d
d
L
d

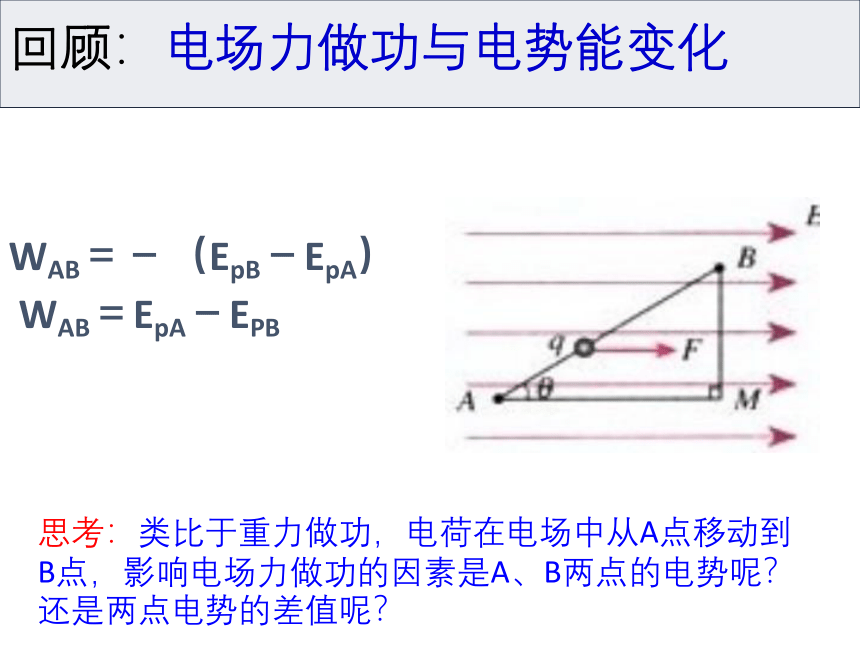

回顾：电场力做功与电势能变化
WAB＝－（EpB－EpA）
WAB＝EpA－EPB
思考：类比于重力做功，电荷在电场中从A点移动到B点，影响电场力做功的因素是A、B两点的电势呢？还是两点电势的差值呢？
10.2电势差

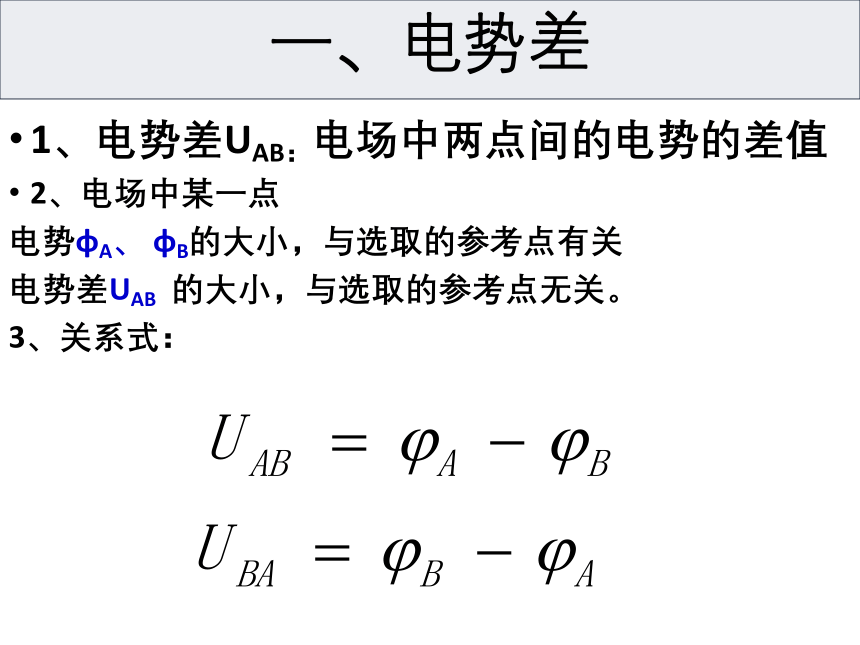

一、电势差
1、电势差UAB：电场中两点间的电势的差值
2、电场中某一点
电势φa、
φB的大小，与选取的参考点有关
电势差UAB
的大小，与选取的参考点无关。
3、关系式：
2.单位：伏特（V）
3.电势差是标量，有正负
4.决定的因素：只与电场及始末两点的
2）电场力做功WAB=UABq
5.运算规律：
UAB
UBA
＝－
UAC
UAB
UBC
+
＝
注意：
1）电势差与零电势点的选取无关
（适用于一切电场）
一、电势差
1、电势差UAB：电场中两点间的电势的差值
2、电场中某一点
电势φa、
φB的大小，与选取的参考点有关
电势差UAB
的大小，与选取的参考点无关。
3、关系式：

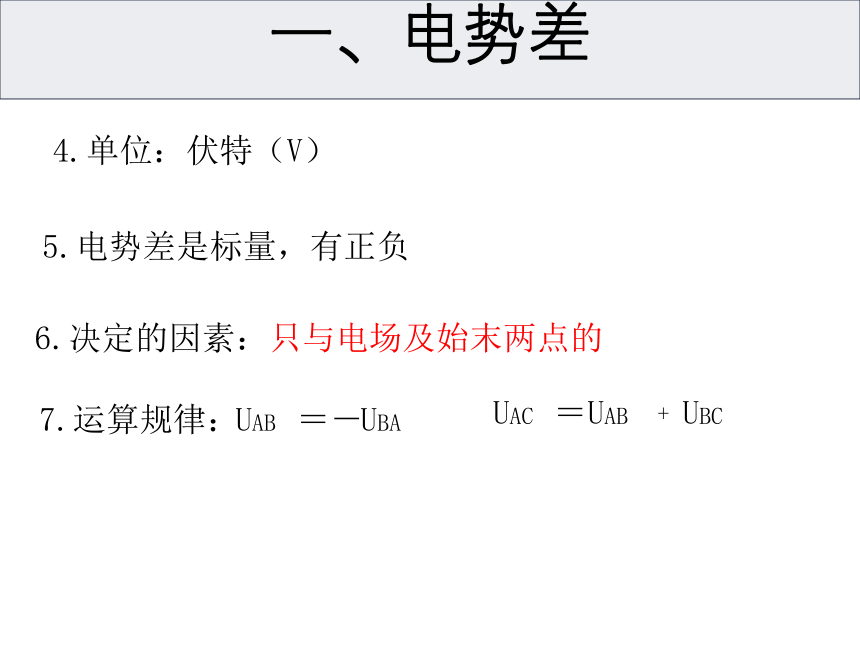

4.单位：伏特（V）
5.电势差是标量，有正负
6.决定的因素：只与电场及始末两点的
7.运算规律：
UAB
UBA
＝－
UAC
UAB
UBC
+
＝
一、电势差

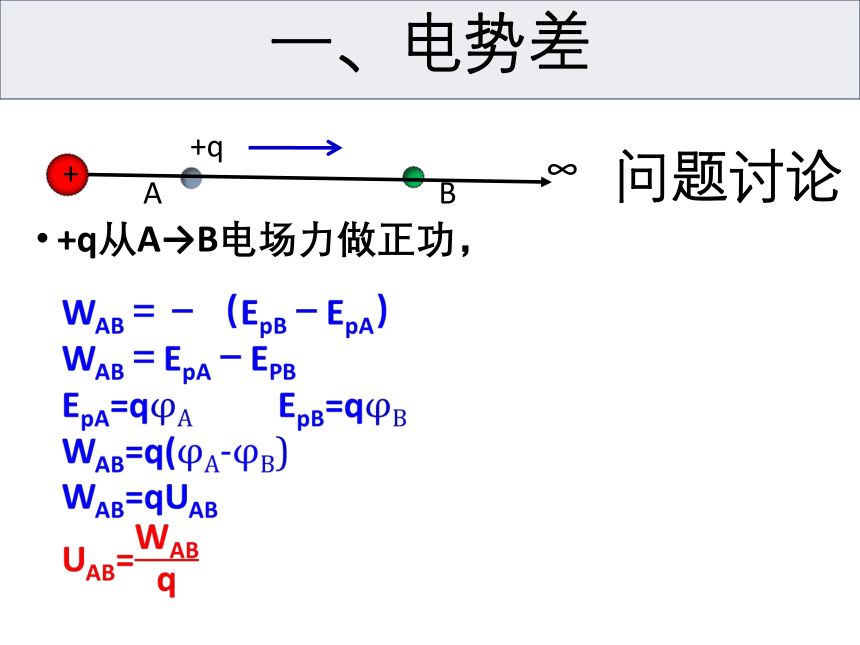

问题讨论
+q从A→B电场力做正功，
+q
+
B
A
∞
一、电势差
?
6结论：
2）电场力做功WAB=UABq
计算时式中各物理量均需代入有正负号
注意：
1）电势差与零电势点的选取无关
（适用于一切电场）
一、电势差
等高距
1.等势面：电场中电势相等的各点构成的曲面。
2.等势线：电场中电势相等的各点构成的曲线。
3.等差等势面（线）：相邻等势面（线）的电势差相等
二.等势面
等高距相同
等差等势面的疏密能告诉我们什么呢？
等差等势面的疏密反映电场的强弱
1)匀强电场的等差等势面（线）
4.典型电场的等差等势面的分布
匀强电场的等差等势线
匀强电场的等差等势面
一组平行等间距的平面
2)孤立点电荷的等差等势面
4.典型电场的等差等势面的分布
孤立正点电荷等差等势面
山峰的等高线
是一组不等间距的同心球面
φ降低
深井的等高线
2)孤立点电荷的等差等势面
4.典型电场的等差等势面的分布
孤立负点电荷等差等势面
是一组不等间距的同心球面
B
A
C
φ降低
3)等量同种电荷的等差等势面
4.典型电场的等差等势面的分布
3)等量同种电荷的等差等势面
4.典型电场的等差等势面的分布
等量同种电荷等差等势面
底部连在一起的双峰
φ降低
A
B
C
o
φ降低
D
等量同种正（负）电荷连线中垂线上电势的特点
①连线中点O电势最高（低）
②由中点O向两侧，电势逐渐降低（增大），无穷远处电势为零
3)等量同种电荷的等差等势面
4.典型电场的等差等势面的分布
o
4)等量异种电荷的等差等势面
4.典型电场的等差等势面的分布
等量异种电荷等差等势面
4)等量异种电荷的等差等势面
4.典型电场的等差等势面的分布
A
o
B
C
D
φ降低
高峰与深井的等高线
等量异种电荷连线中垂线上电势的特点
电势处处相等，且等于零
4)等量异种电荷的等差等势面
4.典型电场的等差等势面的分布
等量异种电荷等差等势面
比较这几种电场的等势面找出它们的共同特征
小结：5.关于等势面
(1)等差等势面的疏密反映电场的强弱
(2)电场线总是由电势高的等势面指向电势低的等势面
(3)电场线跟等势面互相垂直
(4)在同一等势面上移动电荷，电场力不做功
(5)等势面不相交，不相切
(1)利用等势面可以形象地描述电场具有能的性质．
(2)由等势面来绘制电场线．
实际中测量电势比测定场强容易，所以常用等势面研究电场，先测绘出等势面的形状和分布，再根据电场线与等势面相互垂直，绘出电场线分布，这样就知道了所研究的电场．
思考：等势面的用途
