课题引入：

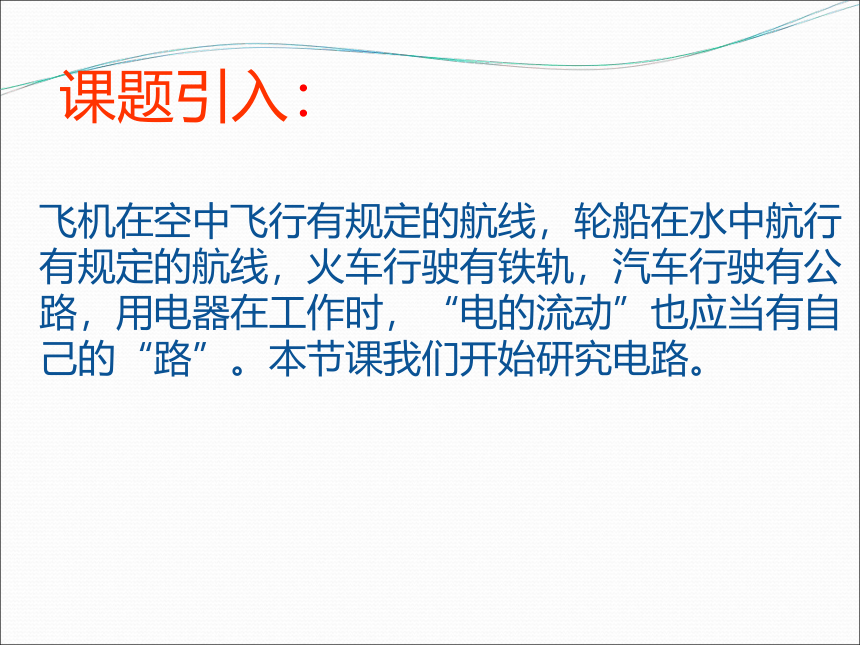

飞机在空中飞行有规定的航线，轮船在水中航行有规定的航线，火车行驶有铁轨，汽车行驶有公路，用电器在工作时，“电的流动”也应当有自己的“路”。本节课我们开始研究电路。

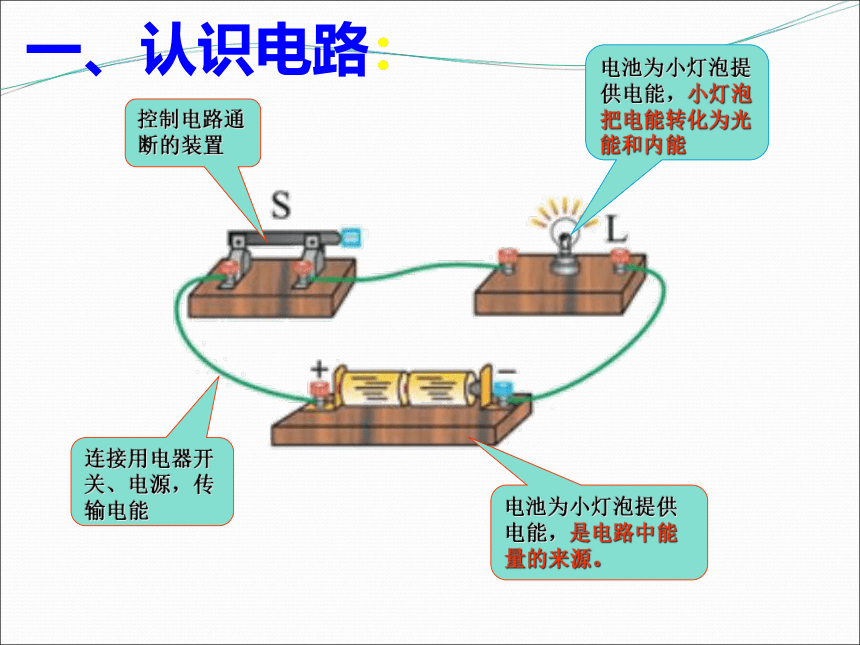

电池为小灯泡提供电能，是电路中能量的来源。
电池为小灯泡提供电能，小灯泡把电能转化为光能和内能
控制电路通断的装置
连接用电器开关、电源，传输电能
一、认识电路：
小结：

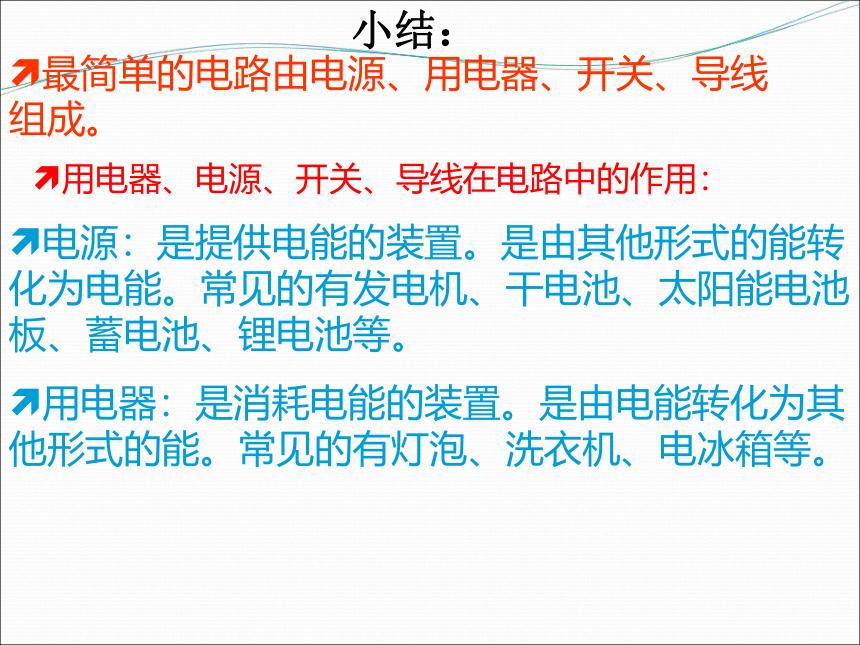

最简单的电路由电源、用电器、开关、导线组成。
电源：是提供电能的装置。是由其他形式的能转化为电能。常见的有发电机、干电池、太阳能电池板、蓄电池、锂电池等。
用电器：是消耗电能的装置。是由电能转化为其他形式的能。常见的有灯泡、洗衣机、电冰箱等。
用电器、电源、开关、导线在电路中的作用：

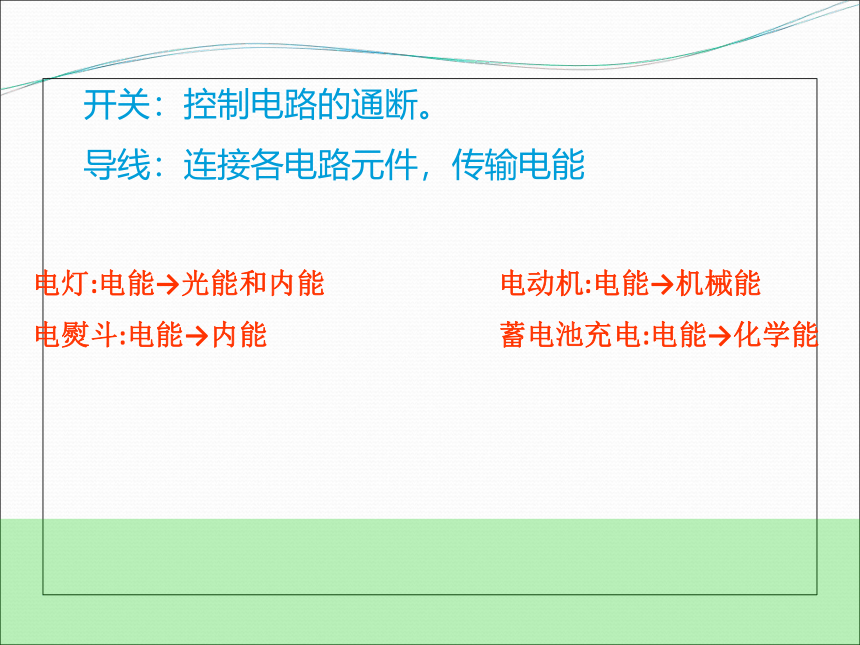

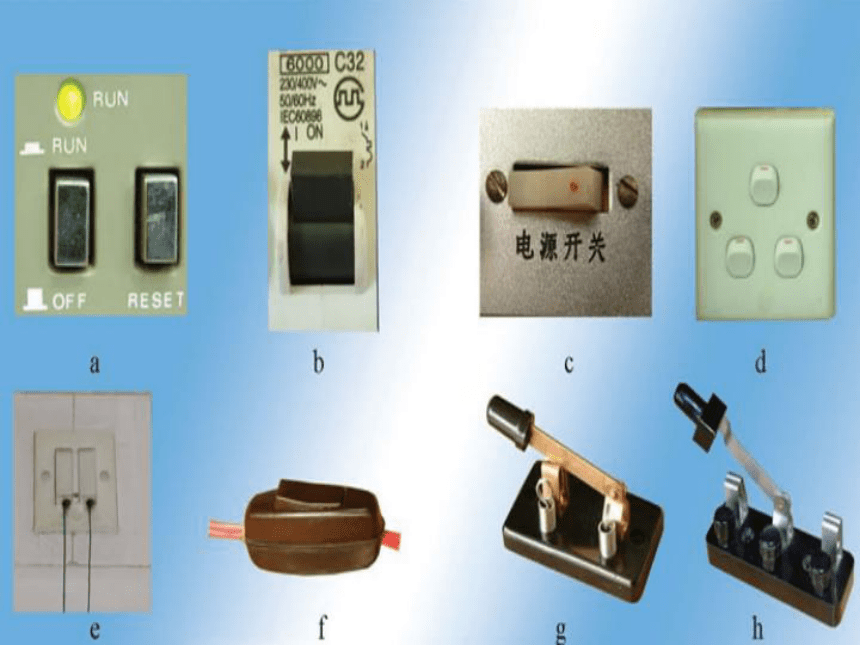

开关：控制电路的通断。
导线：连接各电路元件，传输电能
电灯:电能→光能和内能　　　　　　电动机:电能→机械能
电熨斗:电能→内能　　　　　　　　蓄电池充电:电能→化学能

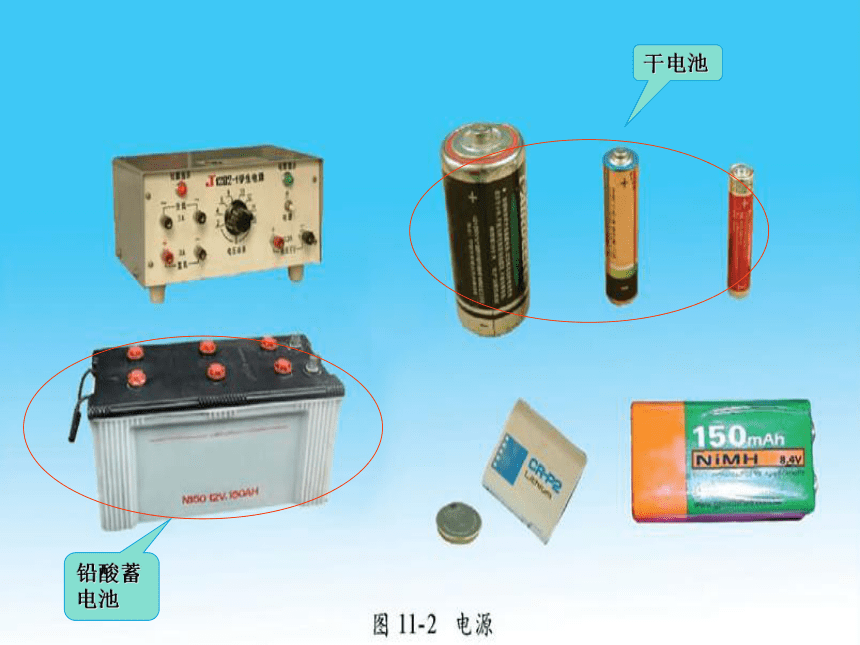

干电池
铅酸蓄电池
光控开关

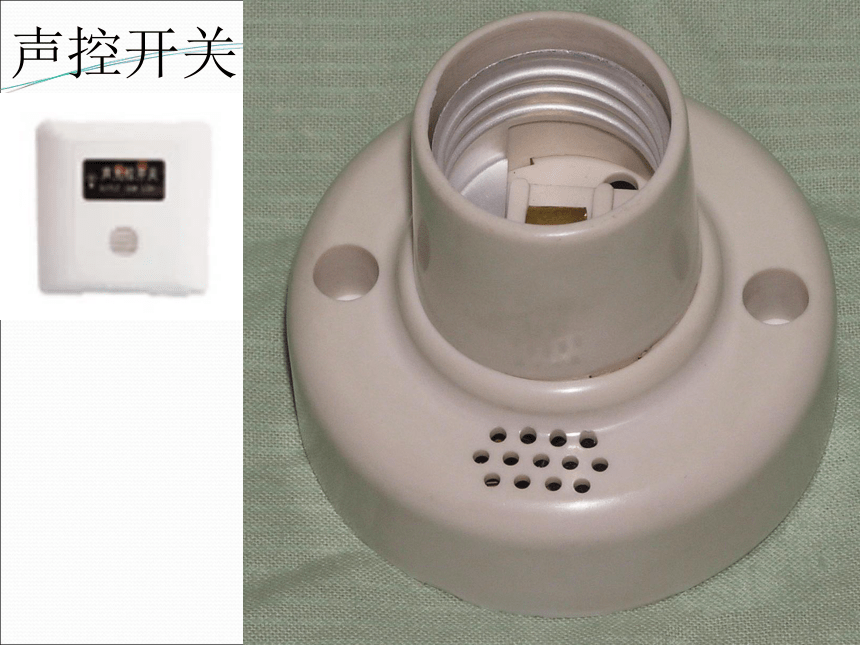

声控开关
图1
图2
图3
处处连通的电路叫通路。
某处断开的电路叫断路。
二、通路、断路、短路：
图4
图5
用导线把电源的正负两极直接连接，不经过任何用电器叫电源短路或全部短路。这种情况下电路中的电流很大，易烧毁电源。要绝对避免电源短路现象的发生。
用导线把用电器的两端直接连接，不经过这个用电器，但仍经过其它的用电器叫这个用电器短路或部分短路。
三、电路图
用规定的符号表示电路中的元件,把这些符号用代表导线的线段连接起来,就可以表示由实物组成的电路,这种图就叫做电路图.
L2
L1
S
想一想
只闭合开关S2，哪个灯泡发光？能否同时闭合开关S1、S2、S3，为什么？
想一想
当堂检测：
1．把_________、_________、_________用_________连接起来，就组成了电路，只有电路_________时，电路中才有电流。
2，电源在电路中是_________电能的装置，用电器是_________电路的装置，导线是_________电能的，而开关是_________的。
课堂小结：
本节课中我们首先对简单电路元件进行认识，再对电路的通、断、短路的认识，特别是对短路的危害的认识，给我们留下深刻印象，最后把具体的电路元件抽象成符号，能根据具体的实物电路画出电路图，以及根据电路图连接实物电路。
