第六节
探究串、并联电路中的电压
　　2、串联电路电压会有什么关系？
　　1、为什么两灯的发光情况会不一样？

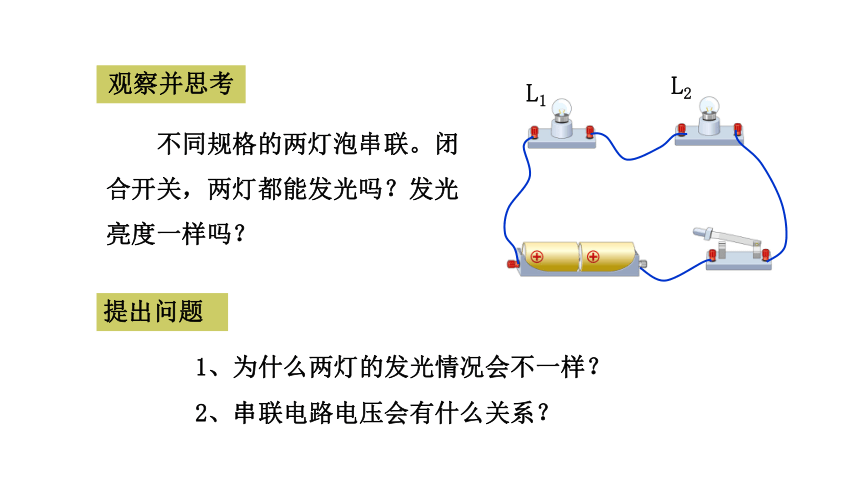

　　不同规格的两灯泡串联。闭合开关，两灯都能发光吗？发光亮度一样吗？
观察并思考
提出问题
L1
L2
L2
A
B
C
L1

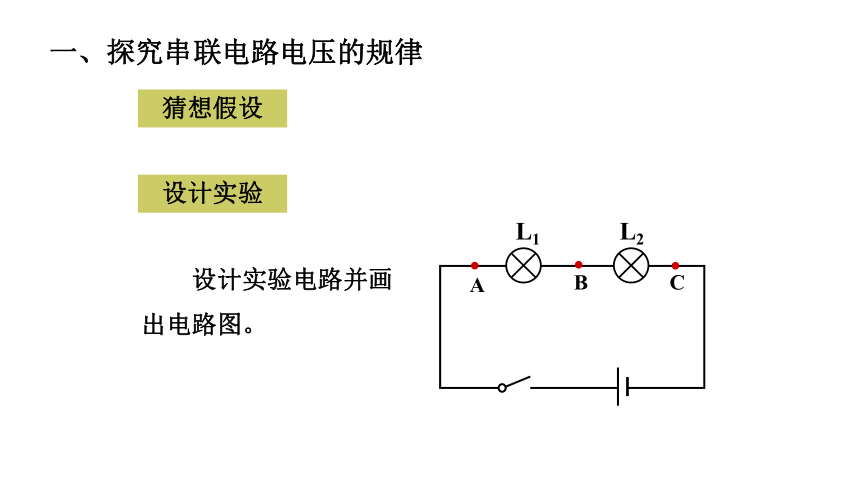

　　设计实验电路并画出电路图。
一、探究串联电路电压的规律
猜想假设
设计实验
L1
L2
L1
L2

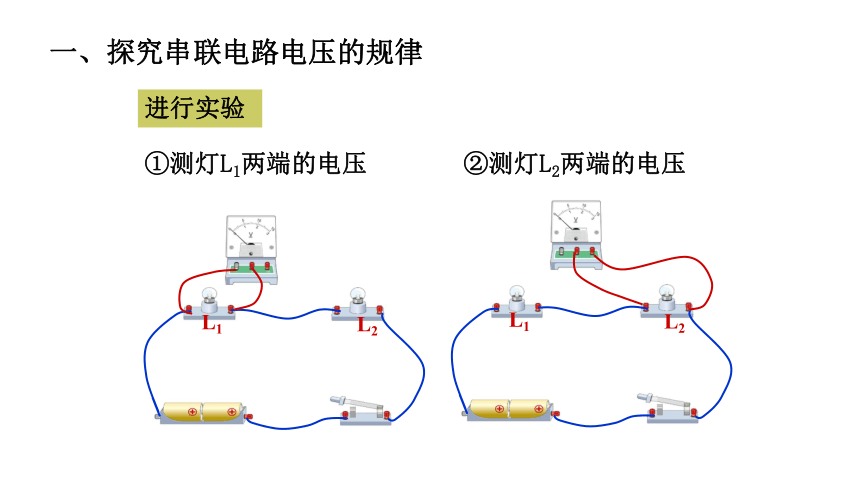

②测灯L2两端的电压
①测灯L1两端的电压
进行实验
一、探究串联电路电压的规律
L1
L2

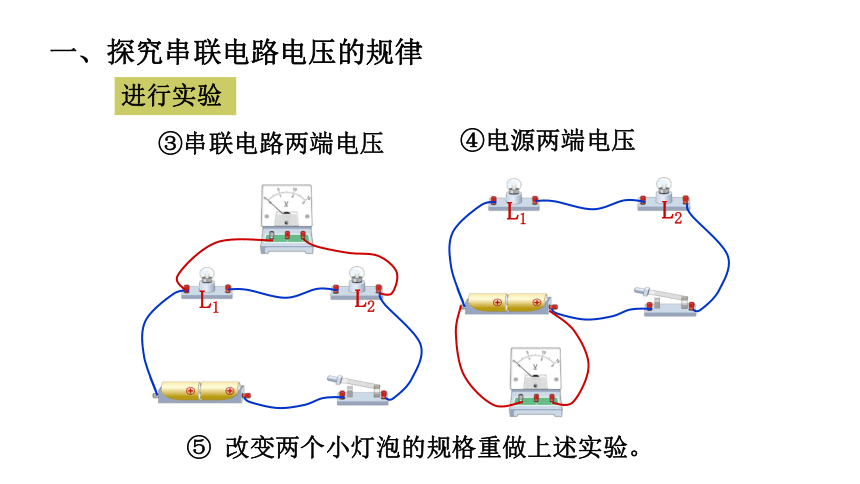

④电源两端电压
　　③串联电路两端电压
L1
L2
进行实验
　　⑤
改变两个小灯泡的规格重做上述实验。
一、探究串联电路电压的规律
L1
L1
两端的电压
U1/
V
L2
两端的电压
U2/
V
两灯串联部分两端的总电压
U
/
V
电源两端的电压U'/
V

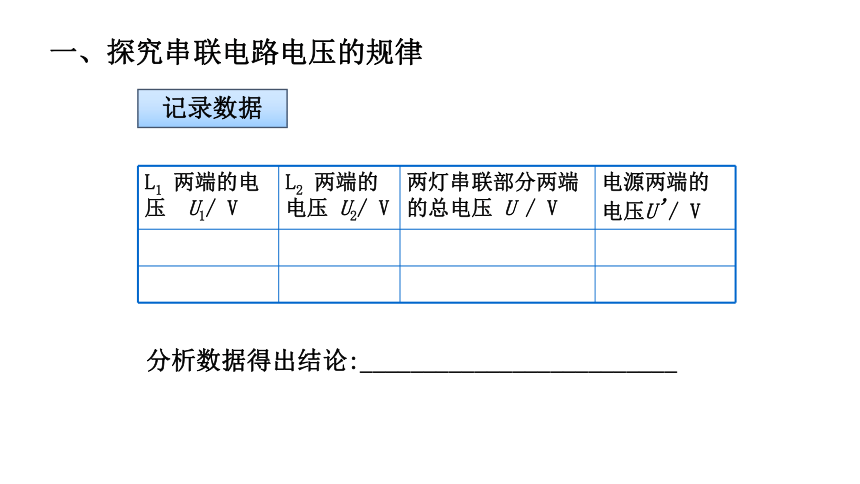

记录数据
　分析数据得出结论:_________________________
一、探究串联电路电压的规律

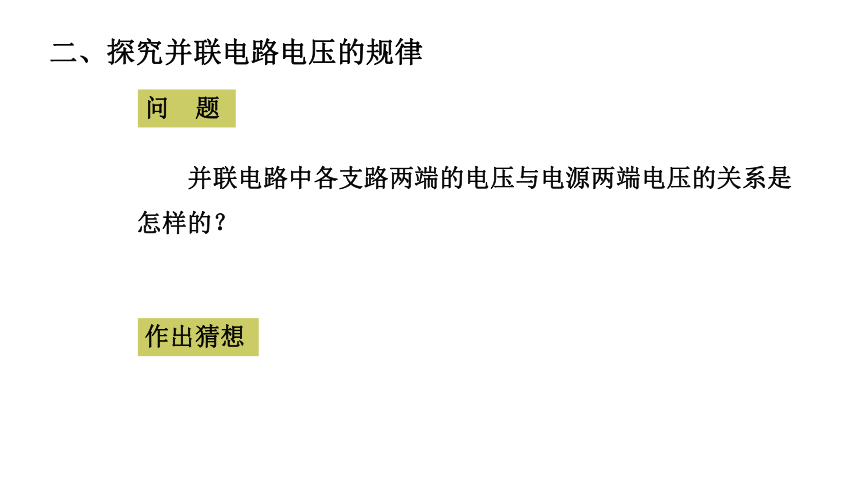

　　并联电路中各支路两端的电压与电源两端电压的关系是怎样的？
问　题
作出猜想
二、探究并联电路电压的规律
电路图
L1
L2
主要步骤
电压表要选择合适的量程
注意：
设计实验
二、探究并联电路电压的规律
L2
S
L1
L2
S
L1
　　①测灯L1两端的电压
②测灯L2两端的电压
二、探究并联电路电压的规律
L2
S
L1
　　③
电源两端电压
　　④
改变两个小灯泡的规格重做上述实验。
二、探究并联电路电压的规律
L1
两端的电压
U1/
V
L2
两端的电压
U2/
V
电源两端的电压U'/
V
数据表格
分析数据得出结论：______________________________
二、探究并联电路电压的规律
　　把几节电池串联起来组成电池组，用电压表分别测量每节电池两端的电压，然后测量这个电池组两端的电压。它们之间有什么关系？
实验结果表明：电池组两端的电压等于每节电
池电压之和。
电池串联的电压规律：
想想做做
【例】在下面电路中，S闭合时V1和V2的示数分别是
3V和5V，下列说法对的是
(
)
A、此电路是串联电路
B、V1测量的是L1的电压，V2测量的是L2的电压。
C、电源的电压是8V。
D、V2测量的是电源电压
ABC
典型例题
【例】在下图所示的电路图中，不能用电压表正确测出灯Ll两端电压的是（
）
A
典型例题
【例】关于串联和并联电路说法不对的有
(
)
A、电路中电流处处相等，则电路一定是串联电路。
B、如果电器两端的电压相等，则电路一定是并联电路
C、并联电路中各电器两端的电压一定是相等的
D、用电器中的电流相等的电路并不一定是串联电路。
B
典型例题
典型例题
【例】根据实物图连接电路图。
L1
L2
L1
L2
V
V
【例】如图所示电路中，L1、L2、L3是三盏相同的灯泡，V1的示数为6V，V2的示数为6V，问：
（1）L1、L2、L3的连接方式是什么？
（2）电压表V1、V2分别测的是谁的电压？
（3）电源电压是多少？
S
L2
L1
L3
V2
V1
答：（1）L1、L2、L3的连接方式是串联。
（2）电压表V1测的是L1和L2两端的电压，V2测的是L2和L3两端的电压。
（3）电源电压是9V。
典型例题
课堂小结
1、串联电路总电压等于各部分两端电压之和。
U=U1+U2
L2
L1
U
U1
U2
2、并联电路总电压等于各支路两端电压。
L1
L2
U2
U1
U
U=U1=U2
