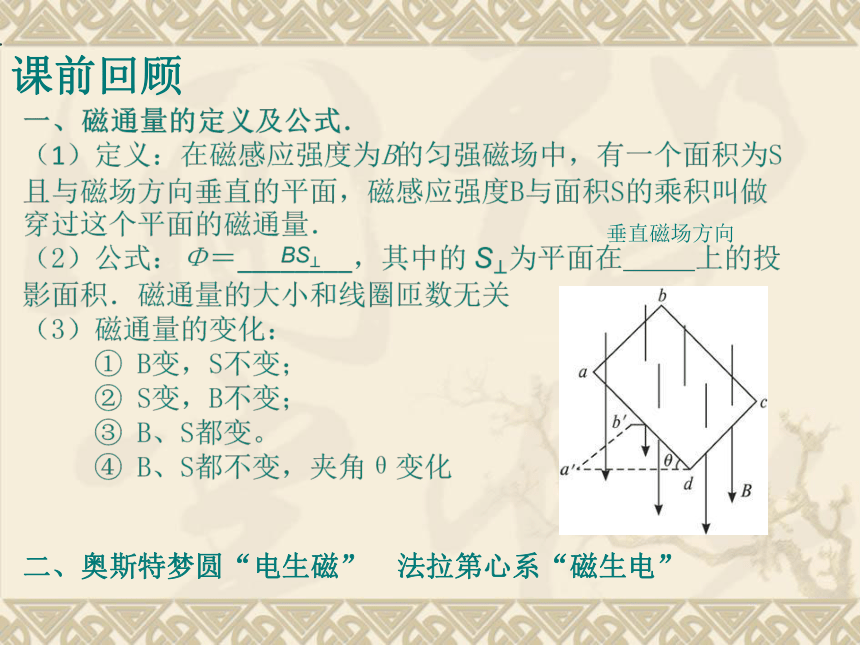

课前回顾
二、奥斯特梦圆“电生磁” 法拉第心系“磁生电”
?
垂直磁场方向
4.2 探究感应电流产生的条件

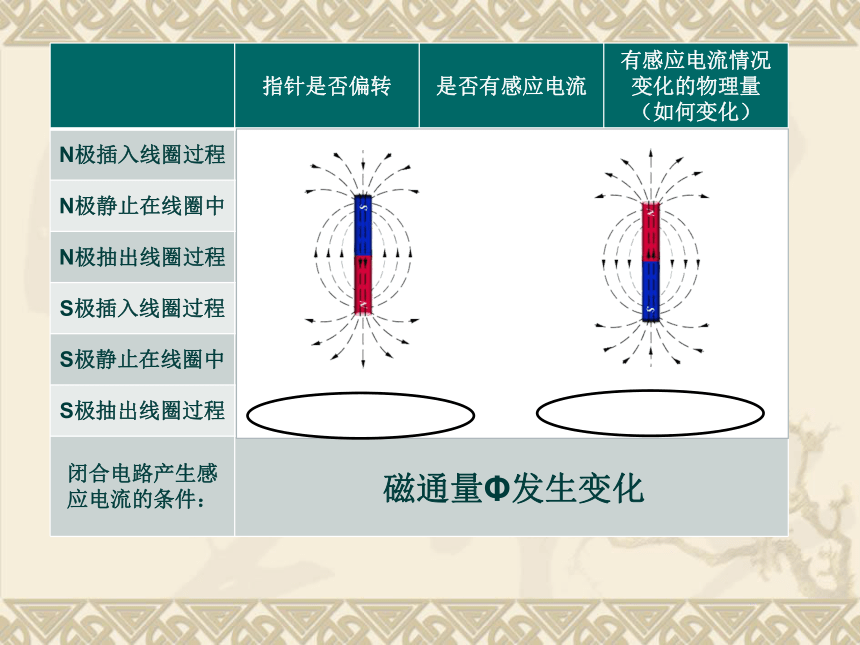

实验一：磁铁插入、抽出线圈
{00A15C55-8517-42AA-B614-E9B94910E393}
指针是否偏转
是否有感应电流
有感应电流情况变化的物理量
（如何变化）
N极插入线圈过程
N极静止在线圈中
N极抽出线圈过程
S极插入线圈过程
S极静止在线圈中
S极抽出线圈过程
闭合电路产生感应电流的条件：
是
否
是
是
否
是
是
否
是
是
是
否
磁通量Φ增大
磁通量Φ减小
磁通量Φ增大
磁通量Φ减小
无
无
磁通量Φ发生变化
电路相互独立！

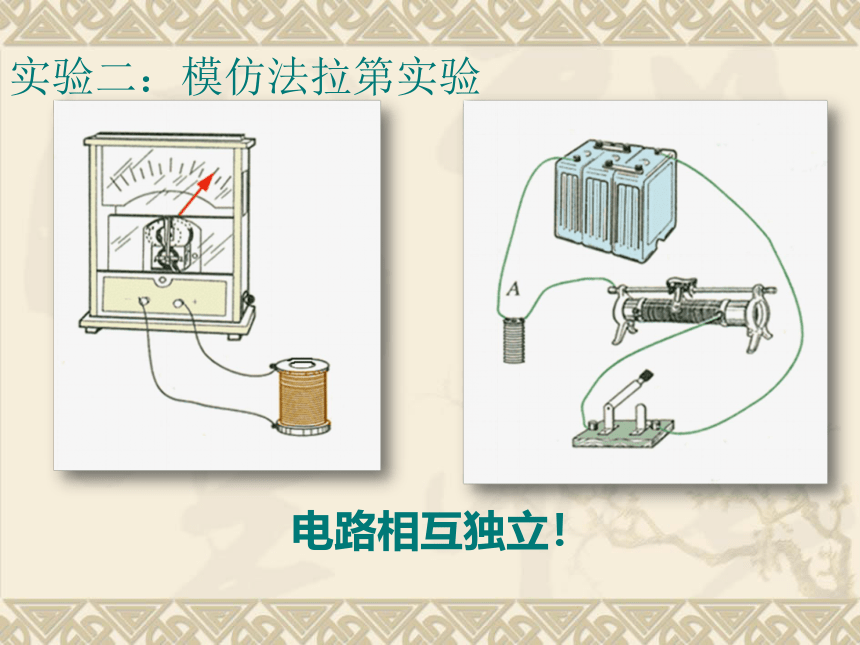

实验二：模仿法拉第实验

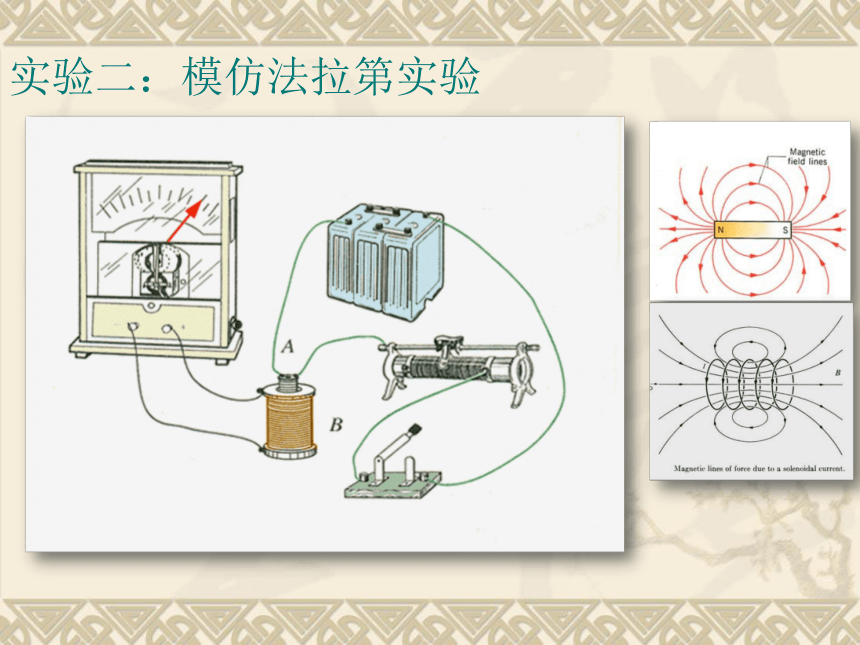

实验二：模仿法拉第实验
{00A15C55-8517-42AA-B614-E9B94910E393}猜想：产生感应电流的情况
实验：
有无感应电流
变化的物理量
（如何变化）
闭合电路产生感应电流的条件：
磁通量Φ发生变化
插入线圈
拔出线圈
闭合开关
断开开关
闭合开关
滑动滑片
有
有
有
有
有
磁通量Φ增大
磁通量Φ减小
?
?
?

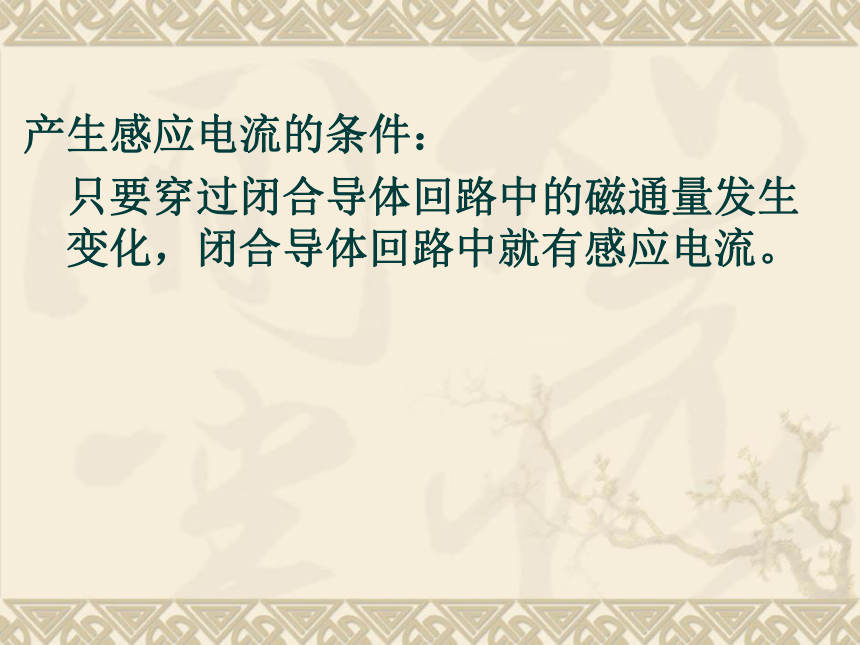

产生感应电流的条件：
只要穿过闭合导体回路中的磁通量发生
变化，闭合导体回路中就有感应电流。

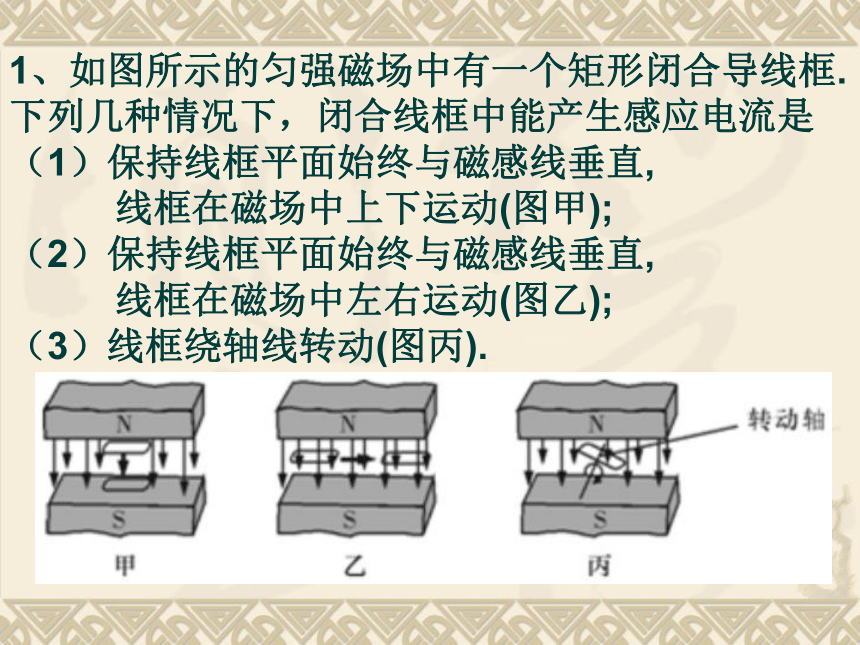

1、如图所示的匀强磁场中有一个矩形闭合导线框.
下列几种情况下，闭合线框中能产生感应电流是
（1）保持线框平面始终与磁感线垂直,
线框在磁场中上下运动(图甲);
（2）保持线框平面始终与磁感线垂直,
线框在磁场中左右运动(图乙);
（3）线框绕轴线转动(图丙).
2、磁场中有一个闭合的弹簧线圈。先把线圈撑开
(图甲)，然后放手，让线圈收缩(图乙)。线圈收缩
时，其中是否有感应电流？为什么？
3、如图,垂直于纸面的匀强磁场局限在虚线框内，
闭合线圈由位置1穿过虚线框运动到位置2。线圈在
运动过程中什么时候有感应电流，什么时候没有感
应电流？为什么？
初中：
闭合电路的一部分导体在磁场中做切割磁感线
运动，导体中产生感应电流。
3、如图,垂直于纸面的匀强磁场局限在虚线框内，
闭合线圈由位置1穿过虚线框运动到位置2。线圈在
运动过程中什么时候有感应电流，什么时候没有感
应电流？为什么？
例题:如图所示的匀强磁场中有一个矩形闭合导
线框，闭合线框向上移动时能否产生感应电流？
满足：
①闭合导体电路；
②一部分导体做切割磁感线运动。
不会产生感应电流
初中：
闭合电路的一部分导体在磁场中做切割磁感线
运动，导体中产生感应电流。
不一定
4、如图所示，A、B两回路中各有一开关S1、S2，且回
路A中接有电源，回路B中接有灵敏电流计，下列操作及
相应的结果可能的是( )
A、先闭合S2，后闭合S1的瞬间，电流计指针偏转
B、先闭合S1，后闭合S2的瞬间，电流计指针偏转
C、S1、S2闭合后，在断开S2的瞬间，电流计指针偏转
D、S1、S2闭合后，在断开S1的瞬间，电 流计指针偏转
AD
5、如图所示，一有限范围的匀强磁场，宽度为d.一个边
长为l的正方形导线框以速度v水平匀速地通过该磁场区.
若d>l，求在线框中不产生感应电流的时间.
l
d-l
6、按如图所示装置进行操作时，发现放在光滑金属导轨
上的ab导体棒发生移动，其可能的原因是（　　）
A．闭合S的瞬间
B．断开S的瞬间
C．闭合S后，减少电阻R时
D．闭合S后，增大电阻时
?
ab棒移动
受到安培力（通电导线在磁场受到的力）
ab棒中有电流
穿过右侧线圈的
磁通量反生变化
左侧线圈产生
变化的磁场
电流I发生变化
7、矩形线圈ABCD位于通电长直导线附近,线圈与
导线在同一个平面内,线圈的两个边与导线平行,在
这个平面内，下列情况是否有感应电流产生。
（注：长直导线中电流越大，产生的磁场越强；
离长直导线越远，它的磁场越弱。）
（1）线圈远离导线移动时；
（2）线圈和导线都不动,当导线
中的电流I逐渐增大或减小时；
（3）线圈上下移动时；
（4）线圈以AB为轴转动时；
（5）线圈水平向左移动时。
（5）线圈水平向左移动时。
I
?
AC
