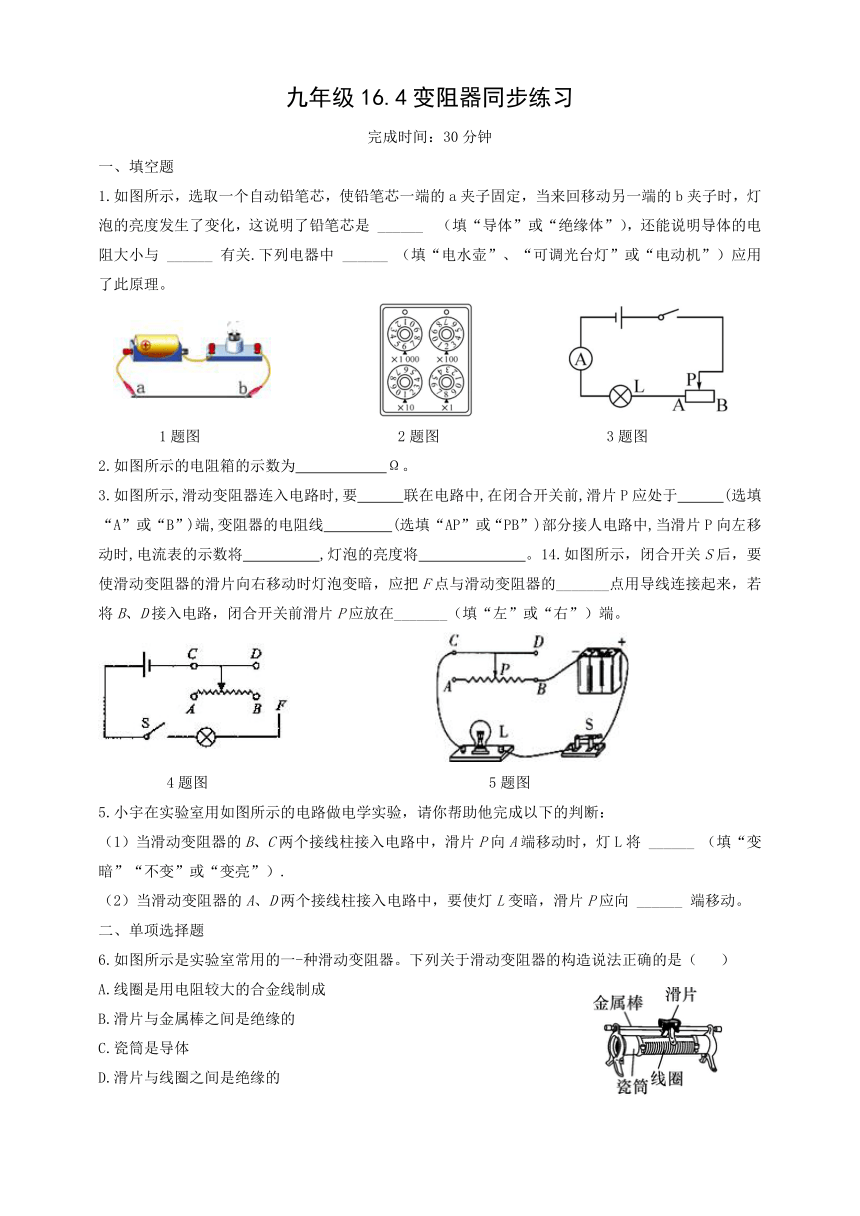

九年级16.4变阻器同步练习（word版 有答案）

九年级16.4变阻器同步练习
完成时间：30分钟
一、填空题
1.如图所示，选取一个自动铅笔芯，使铅笔芯一端的a夹子固定，当来回移动另一端的b夹子时，灯泡的亮度发生了变化，这说明了铅笔芯是
______
（填“导体”或“绝缘体”），还能说明导体的电阻大小与
______
有关.下列电器中
______
（填“电水壶”、“可调光台灯”或“电动机”）应用了此原理。
1题图
2题图
3题图
2.如图所示的电阻箱的示数为
Ω。
3.如图所示,滑动变阻器连入电路时,要
联在电路中,在闭合开关前,滑片P应处于
(选填“A”或“B”)端,变阻器的电阻线
(选填“AP”或“PB”)部分接人电路中,当滑片P向左移动时,电流表的示数将
,灯泡的亮度将
。14.如图所示，闭合开关S后，要使滑动变阻器的滑片向右移动时灯泡变暗，应把F点与滑动变阻器的_______点用导线连接起来，若将B、D接入电路，闭合开关前滑片P应放在_______（填“左”或“右”）端。
4题图
5题图
5.小宇在实验室用如图所示的电路做电学实验，请你帮助他完成以下的判断：
（1）当滑动变阻器的B、C两个接线柱接入电路中，滑片P向A端移动时，灯L将
______
（填“变暗”“不变”或“变亮”）.
（2）当滑动变阻器的A、D两个接线柱接入电路中，要使灯L变暗，滑片P应向
______
端移动。
二、单项选择题
6.如图所示是实验室常用的一-种滑动变阻器。下列关于滑动变阻器的构造说法正确的是（
）
A.线圈是用电阻较大的合金线制成
B.滑片与金属棒之间是绝缘的
C.瓷筒是导体
D.滑片与线圈之间是绝缘的

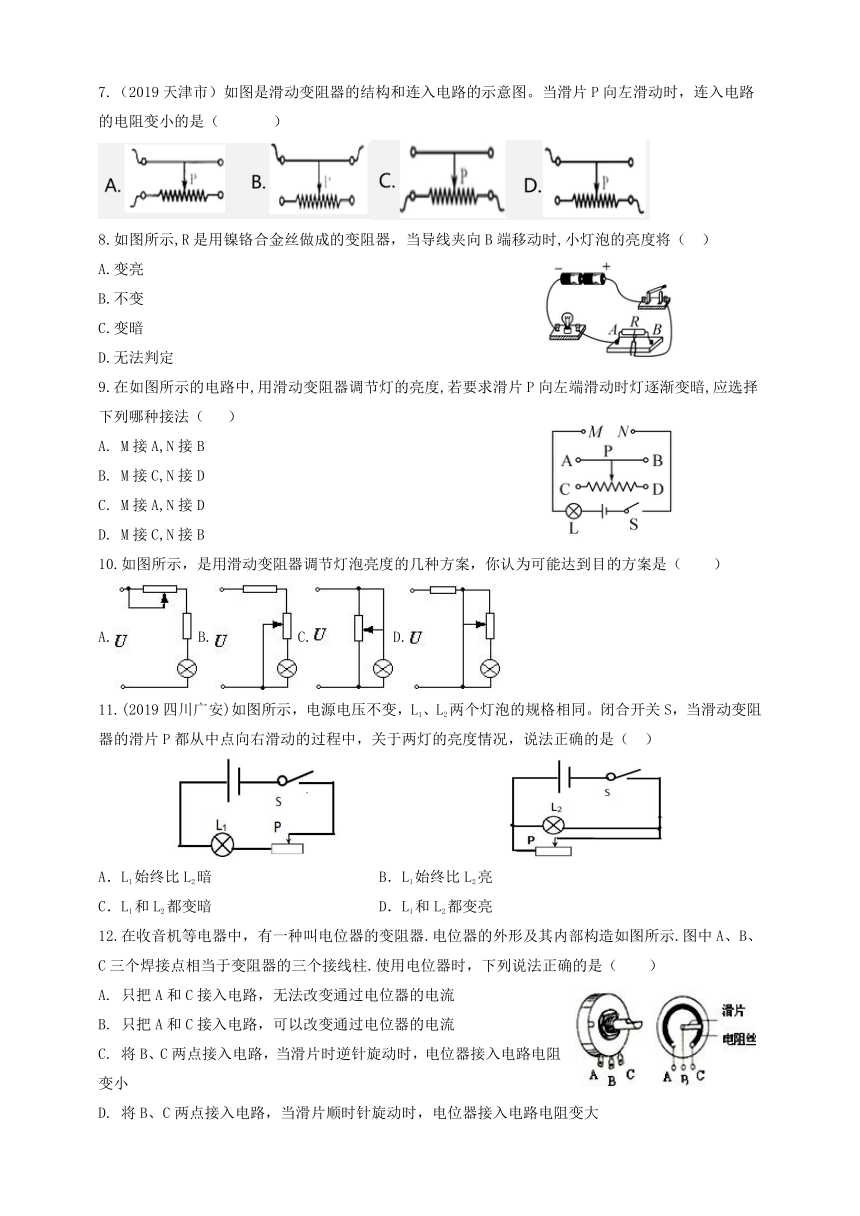

7.（2019天津市）如图是滑动变阻器的结构和连入电路的示意图。当滑片P向左滑动时，连入电路的电阻变小的是（
）
8.如图所示,R是用镍铬合金丝做成的变阻器，当导线夹向B端移动时,小灯泡的亮度将（
）
A.变亮
B.不变
C.变暗
D.无法判定
9.在如图所示的电路中,用滑动变阻器调节灯的亮度,若要求滑片P向左端滑动时灯逐渐变暗,应选择下列哪种接法（
）
A.
M接A,N接B
B.
M接C,N接D
C.
M接A,N接D
D.
M接C,N接B
10.如图所示，是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的方案是（　　）
A.B.C.D.
11.(2019四川广安)如图所示，电源电压不变，L1、L2两个灯泡的规格相同。闭合开关S，当滑动变阻器的滑片P都从中点向右滑动的过程中，关于两灯的亮度情况，说法正确的是（
）
A．L1始终比L2暗
B．L1始终比L2亮
C．L1和L2都变暗
D．L1和L2都变亮
12.在收音机等电器中，有一种叫电位器的变阻器.电位器的外形及其内部构造如图所示.图中A、B、C三个焊接点相当于变阻器的三个接线柱.使用电位器时，下列说法正确的是（　　）
A.
只把A和C接入电路，无法改变通过电位器的电流
B.
只把A和C接入电路，可以改变通过电位器的电流
C.
将B、C两点接入电路，当滑片时逆针旋动时，电位器接入电路电阻变小
D.
将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电路电阻变大

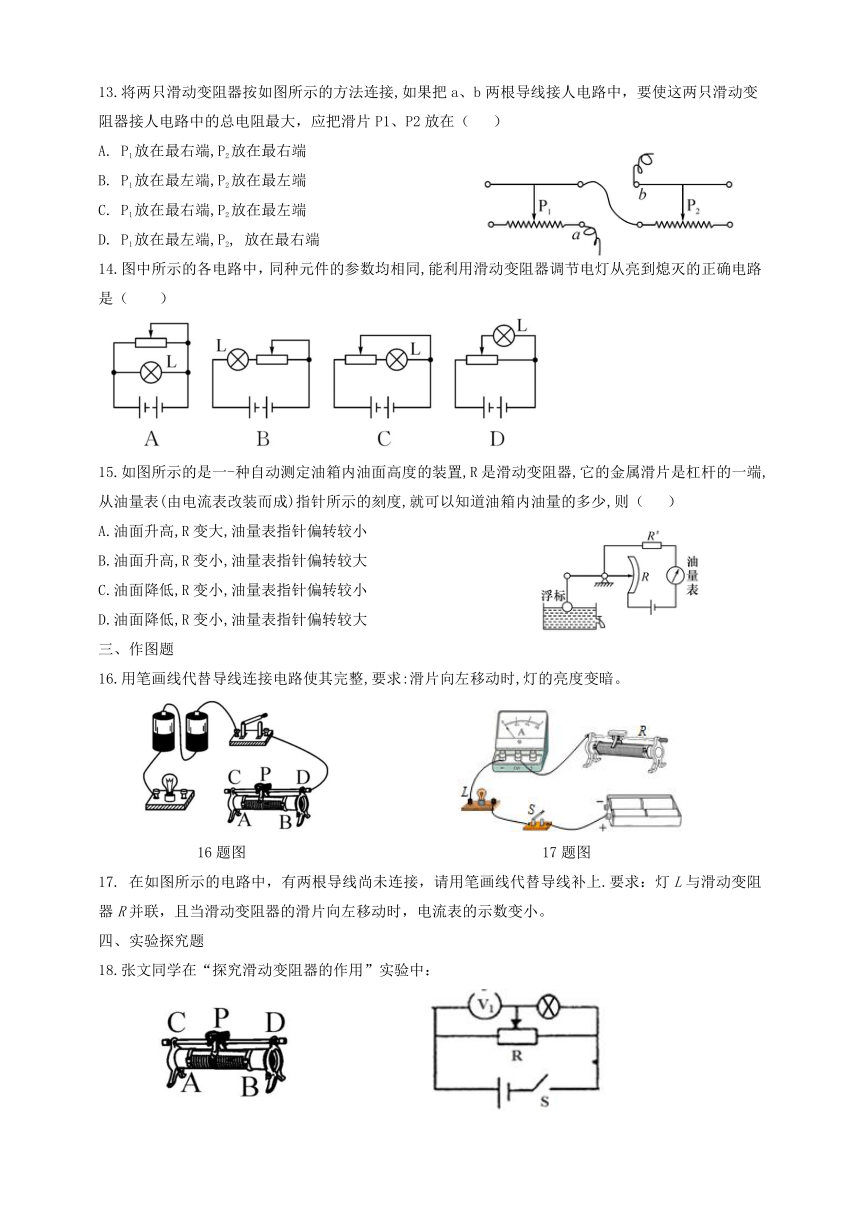

13.将两只滑动变阻器按如图所示的方法连接,如果把a、b两根导线接人电路中，要使这两只滑动变阻器接人电路中的总电阻最大，应把滑片P1、P2放在（
）
A.
P1放在最右端,P2放在最右端
B.
P1放在最左端,P2放在最左端
C.
P1放在最右端,P2放在最左端
D.
P1放在最左端,P2,
放在最右端
14.图中所示的各电路中，同种元件的参数均相同,能利用滑动变阻器调节电灯从亮到熄灭的正确电路是（
）
15.如图所示的是一-种自动测定油箱内油面高度的装置,R是滑动变阻器,它的金属滑片是杠杆的一端,从油量表(由电流表改装而成)指针所示的刻度,就可以知道油箱内油量的多少,则（
）
A.油面升高,R变大,油量表指针偏转较小
B.油面升高,R变小,油量表指针偏转较大
C.油面降低,R变小,油量表指针偏转较小
D.油面降低,R变小,油量表指针偏转较大
三、作图题
16.用笔画线代替导线连接电路使其完整,要求:滑片向左移动时,灯的亮度变暗。
16题图
17题图
17.
在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上.要求：灯L与滑动变阻器R并联，且当滑动变阻器的滑片向左移动时，电流表的示数变小。
四、实验探究题
18.张文同学在“探究滑动变阻器的作用”实验中：

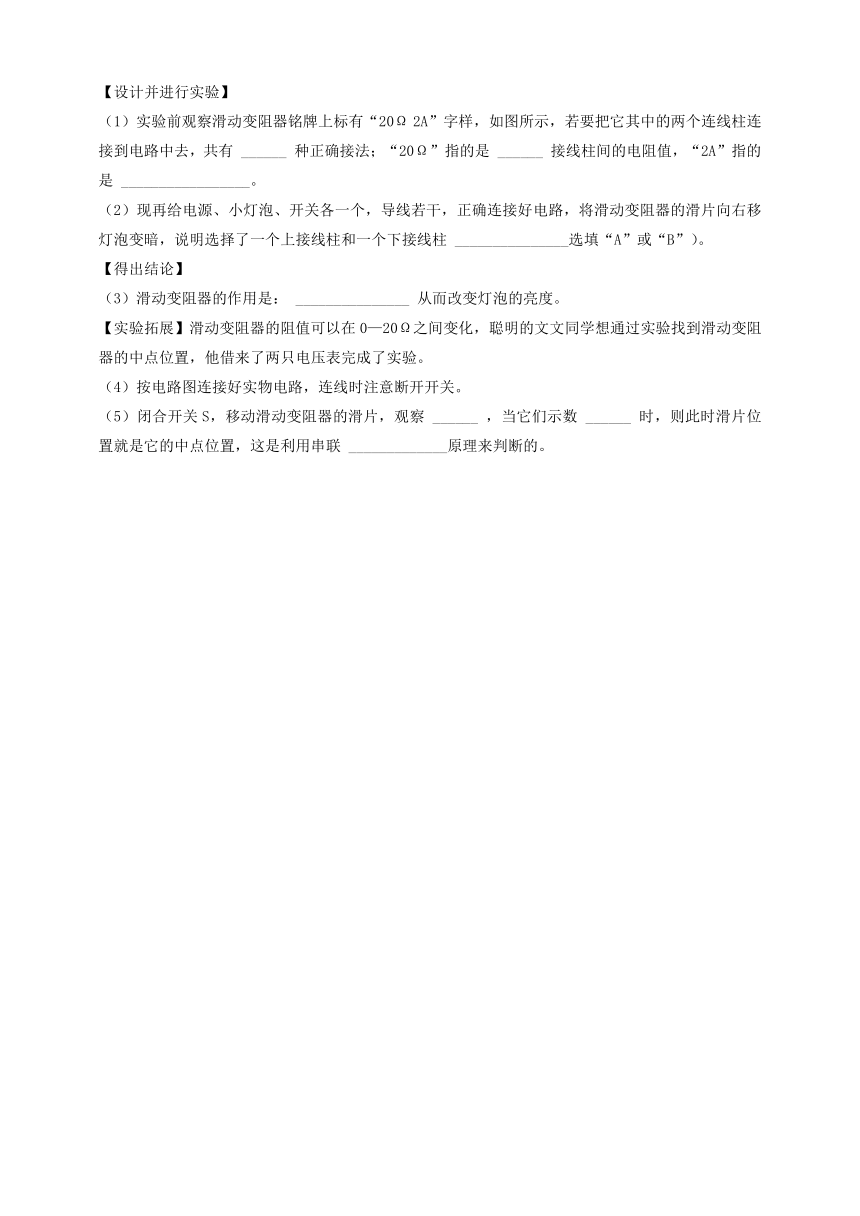

【设计并进行实验】
（1）实验前观察滑动变阻器铭牌上标有“20Ω
2A”字样，如图所示，若要把它其中的两个连线柱连接到电路中去，共有
______
种正确接法；“20Ω”指的是
______
接线柱间的电阻值，“2A”指的是
_________________。
（2）现再给电源、小灯泡、开关各一个，导线若干，正确连接好电路，将滑动变阻器的滑片向右移灯泡变暗，说明选择了一个上接线柱和一个下接线柱
_______________选填“A”或“B”）。
【得出结论】
（3）滑动变阻器的作用是：
_______________
从而改变灯泡的亮度。
【实验拓展】滑动变阻器的阻值可以在0—20Ω之间变化，聪明的文文同学想通过实验找到滑动变阻器的中点位置，他借来了两只电压表完成了实验。
（4）按电路图连接好实物电路，连线时注意断开开关。
（5）闭合开关S，移动滑动变阻器的滑片，观察
______
，当它们示数
______
时，则此时滑片位置就是它的中点位置，这是利用串联
_____________原理来判断的。
16.4变阻器同步练习
参考答案
完成时间：30分钟
一、填空题
1.如图所示，选取一个自动铅笔芯，使铅笔芯一端的a夹子固定，当来回移动另一端的b夹子时，灯泡的亮度发生了变化，这说明了铅笔芯是
______
（填“导体”或“绝缘体”），还能说明导体的电阻大小与
______
有关.下列电器中
______
（填“电水壶”、“可调光台灯”或“电动机”）应用了此原理.
1题图
2题图
3题图
【答案】导体
长度
可调光台灯
2.如图所示的电阻箱的示数为
Ω。
【答案】6218
3.如图所示,滑动变阻器连入电路时,要
联在电路中,在闭合开关前,滑片P应处于
(选填“A”或“B”)端,变阻器的电阻线
(选填“AP”或“PB”)部分接人电路中,当滑片P向左移动时,电流表的示数将
,灯泡的亮度将
。
【答案】串
B
AP
变大
变亮
4.如图所示，闭合开关S后，要使滑动变阻器的滑片向右移动时灯泡变暗，应把F点与滑动变阻器的_______点用导线连接起来，若将B、D接入电路，闭合开关前滑片P应放在_______（填“左”或“右”）端。
4题图
5题图
【答案】A
左
5.小宇在实验室用如图所示的电路做电学实验，请你帮助他完成以下的判断：
（1）当滑动变阻器的B、C两个接线柱接入电路中，滑片P向A端移动时，灯L将
______
（填“变暗”“不变”或“变亮”）.
（2）当滑动变阻器的A、D两个接线柱接入电路中，要使灯L变暗，滑片P应向
______
端移动.
【答案】（1）变暗
（2）B
二、单项选择题
6.如图所示是实验室常用的一-种滑动变阻器。下列关于滑动变阻器的构造说法正确的是（
）
A.线圈是用电阻较大的合金线制成
B.滑片与金属棒之间是绝缘的
C.瓷筒是导体
D.滑片与线圈之间是绝缘的
【答案】A
7.（2019天津市）如图是滑动变阻器的结构和连入电路的示意图。当滑片P向左滑动时，连入电路的电阻变小的是（
）
【答案】A
8.如图所示,R是用镍铬合金丝做成的变阻器，当导线夹向B端移动时,小灯泡的亮度将（
）
A.变亮
B.不变
C.变暗
D.无法判定
【答案】C
9.在如图所示的电路中,用滑动变阻器调节灯的亮度,若要求滑片P向左端滑动时灯逐渐变暗,应选择下列哪种接法（
）
A.
M接A,N接B
B.
M接C,N接D
C.
M接A,N接D
D.
M接C,N接B
【答案】C
10.如图所示，是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的方案是（　　）
A.B.C.D.
【答案】A
11.(2019四川广安)如图所示，电源电压不变，L1、L2两个灯泡的规格相同。闭合开关S，当滑动变阻器的滑片P都从中点向右滑动的过程中，关于两灯的亮度情况，说法正确的是（
）
A．L1始终比L2暗
B．L1始终比L2亮
C．L1和L2都变暗
D．L1和L2都变亮
【答案】A
12.在收音机等电器中，有一种叫电位器的变阻器.电位器的外形及其内部构造如图所示.图中A、B、C三个焊接点相当于变阻器的三个接线柱.使用电位器时，下列说法正确的是（　　）
A.
只把A和C接入电路，无法改变通过电位器的电流
B.
只把A和C接入电路，可以改变通过电位器的电流
C.
将B、C两点接入电路，当滑片时逆针旋动时，电位器接入电路电阻变小
D.
将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电路电阻变大
【答案】A
13.将两只滑动变阻器按如图所示的方法连接,如果把a、b两根导线接人电路中，要使这两只滑动变阻器接人电路中的总电阻最大，应把滑片P1、P2放在（
）
A.
P1放在最右端,P2放在最右端
B.
P1放在最左端,P2放在最左端
C.
P1放在最右端,P2放在最左端
D.
P1放在最左端,P2,
放在最右端
【答案】D
14.图中所示的各电路中，同种元件的参数均相同,能利用滑动变阻器调节电灯从亮到熄灭的正确电路是（
）
【答案】D
15.如图所示的是一-种自动测定油箱内油面高度的装置,R是滑动变阻器,它的金属滑片是杠杆的一端,从油量表(由电流表改装而成)指针所示的刻度,就可以知道油箱内油量的多少,则（
）
A.油面升高,R变大,油量表指针偏转较小
B.油面升高,R变小,油量表指针偏转较大
C.油面降低,R变小,油量表指针偏转较小
D.油面降低,R变小,油量表指针偏转较大
【答案】B
三、作图题
16.用笔画线代替导线连接电路使其完整,要求:滑片向左移动时,灯的亮度变暗。
【答案】
17.
在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上.要求：灯L与滑动变阻器R并联，且当滑动变阻器的滑片向左移动时，电流表的示数变小。
【答案】
四、实验题
18.张文同学在“探究滑动变阻器的作用”实验中：
【设计并进行实验】
（1）实验前观察滑动变阻器铭牌上标有“20Ω
2A”字样，如图所示，若要把它其中的两个连线柱连接到电路中去，共有
______
种正确接法；“20Ω”指的是
______
接线柱间的电阻值，“2A”指的是
_________________。
（2）现再给电源、小灯泡、开关各一个，导线若干，正确连接好电路，将滑动变阻器的滑片向右移灯泡变暗，说明选择了一个上接线柱和一个下接线柱
_______________选填“A”或“B”）。
【得出结论】
（3）滑动变阻器的作用是：
_______________
从而改变灯泡的亮度。
【实验拓展】滑动变阻器的阻值可以在0—20Ω之间变化，聪明的文文同学想通过实验找到滑动变阻器的中点位置，他借来了两只电压表完成了实验。
（4）按电路图连接好实物电路，连线时注意断开开关。
（5）闭合开关S，移动滑动变阻器的滑片，观察
______
，当它们示数
______
时，则此时滑片位置就是它的中点位置，这是利用串联
_____________原理来判断的。
【答案】（1）4；A、B；允许通过的最大电流为2A；
（2）A；
（3）改变电路中的电流；
（5）电压表示数；相等；分压。
