第3节　平面镜成像

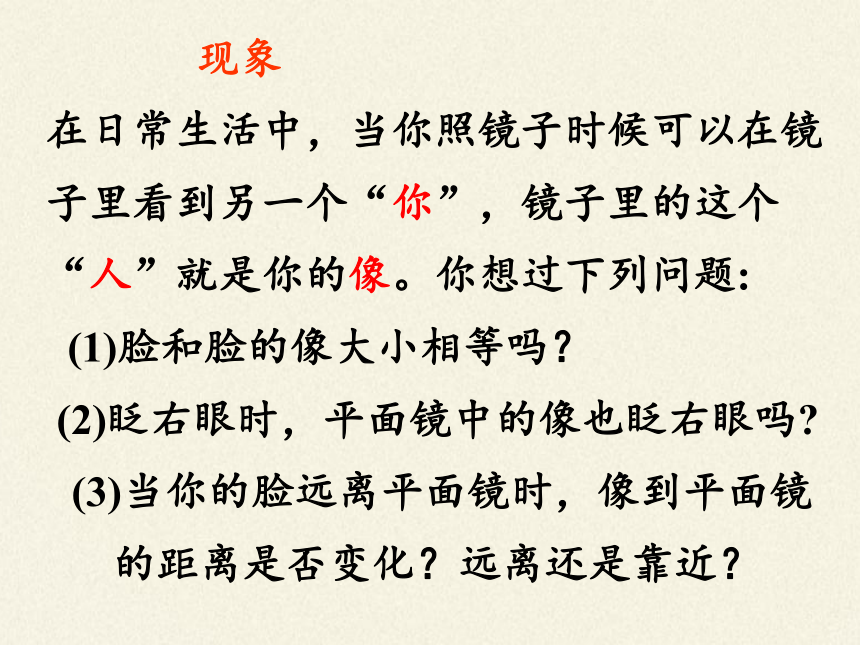

现象
在日常生活中，当你照镜子时候可以在镜子里看到另一个“你”，镜子里的这个“人”就是你的像。你想过下列问题:
(1)脸和脸的像大小相等吗？
(2)眨右眼时，平面镜中的像也眨右眼吗
(3)当你的脸远离平面镜时，像到平面镜 的距离是否变化？远离还是靠近？

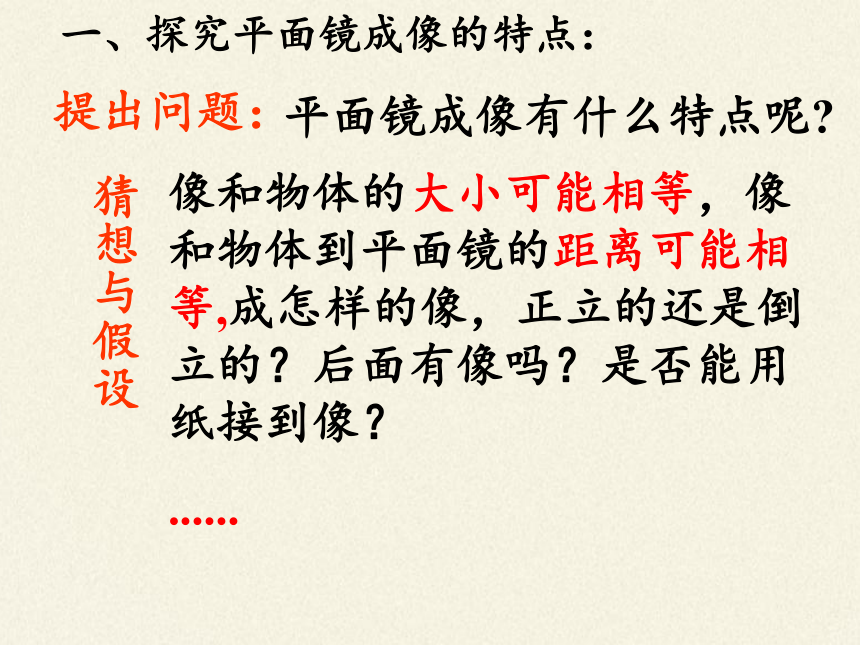

一、探究平面镜成像的特点：
平面镜成像有什么特点呢
像和物体的大小可能相等，像和物体到平面镜的距离可能相等,成怎样的像，正立的还是倒立的？后面有像吗？是否能用纸接到像？
......
提出问题：
猜想与假设

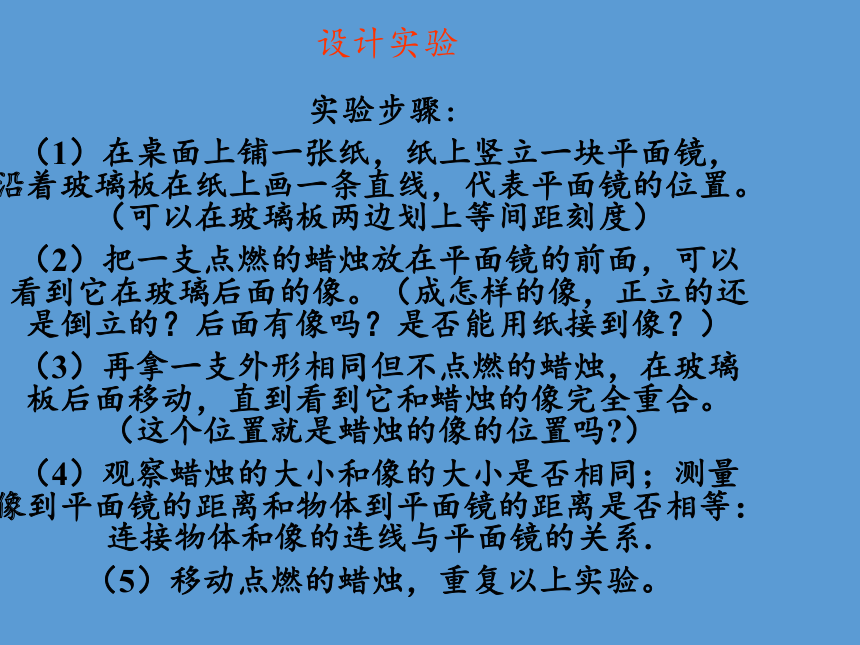

设计实验

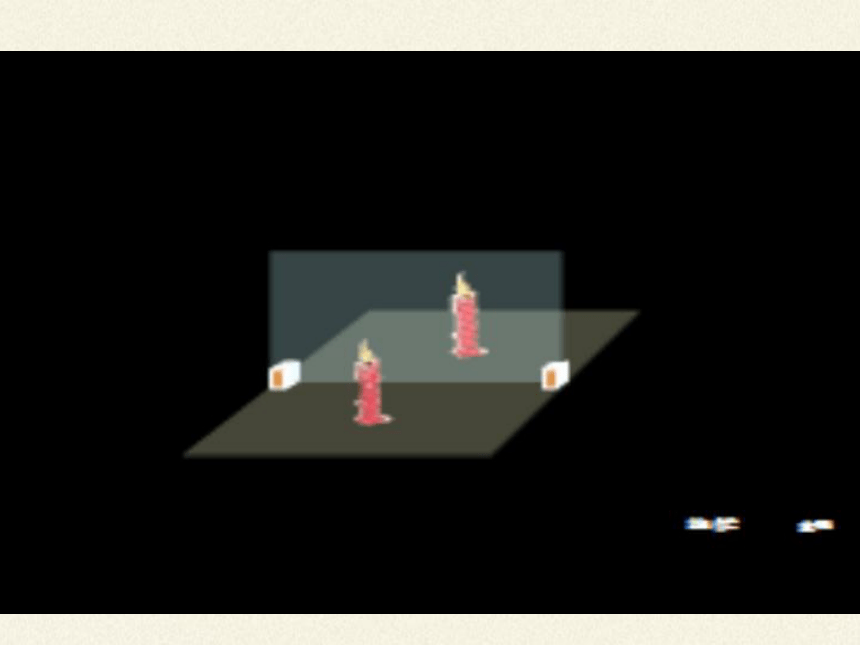

实验步骤：
（1）在桌面上铺一张纸，纸上竖立一块平面镜，沿着玻璃板在纸上画一条直线，代表平面镜的位置。（可以在玻璃板两边划上等间距刻度）
（2）把一支点燃的蜡烛放在平面镜的前面，可以看到它在玻璃后面的像。（成怎样的像，正立的还是倒立的？后面有像吗？是否能用纸接到像？）
（3）再拿一支外形相同但不点燃的蜡烛，在玻璃板后面移动，直到看到它和蜡烛的像完全重合。（这个位置就是蜡烛的像的位置吗 ）
（4）观察蜡烛的大小和像的大小是否相同；测量像到平面镜的距离和物体到平面镜的距离是否相等：连接物体和像的连线与平面镜的关系.
（5）移动点燃的蜡烛，重复以上实验。

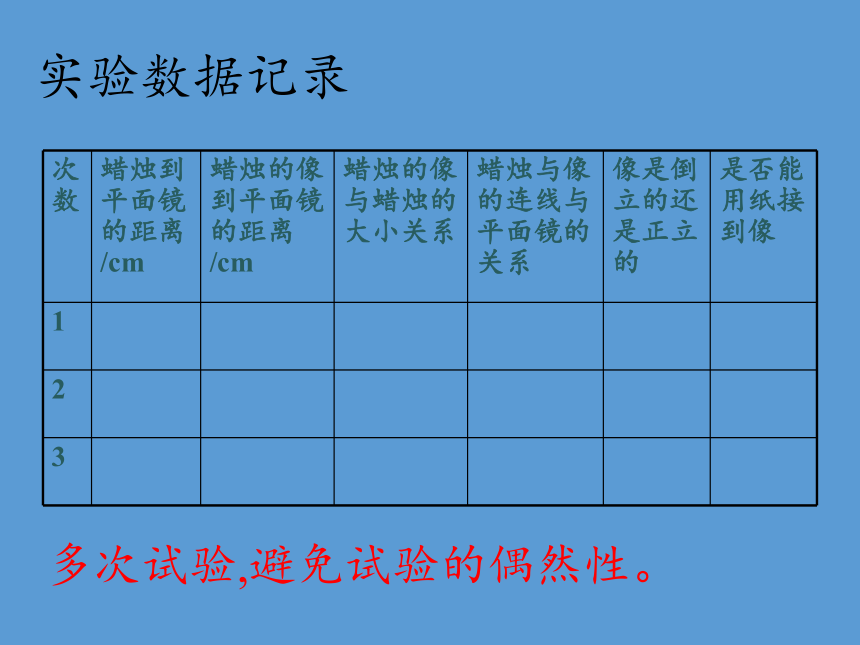

实验数据记录
次数 蜡烛到平面镜的距离/cm 蜡烛的像到平面镜的距离/cm 蜡烛的像与蜡烛的大小关系 蜡烛与像的连线与平面镜的关系 像是倒立的还是正立的 是否能用纸接到像
1
2
3
多次试验,避免试验的偶然性。

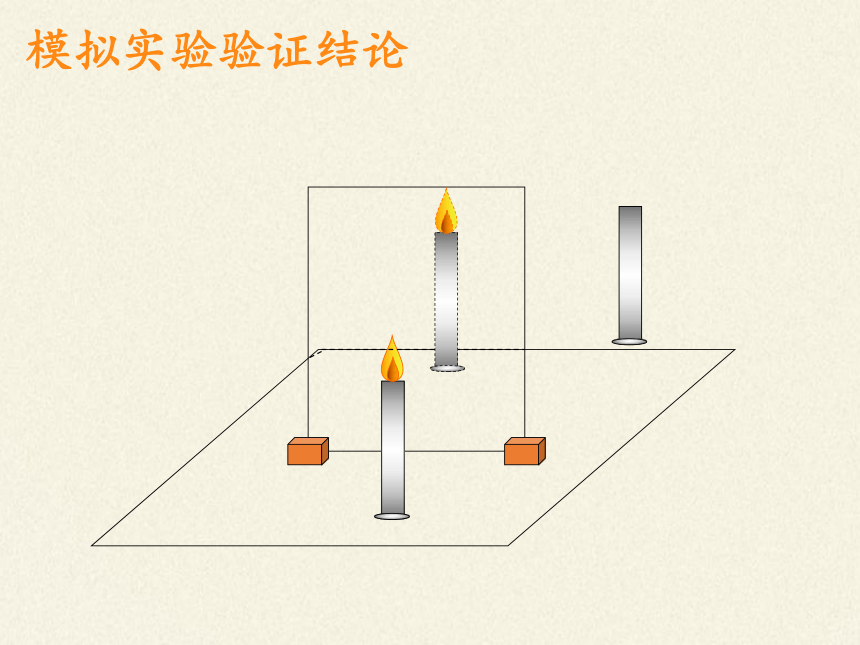

模拟实验验证结论

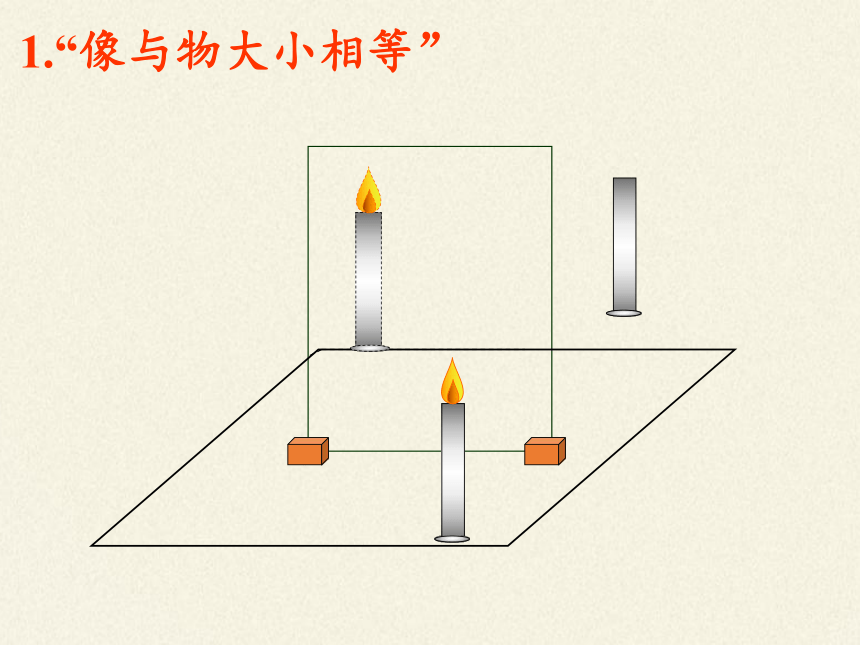

1.“像与物大小相等”
O
O'
像距
物距

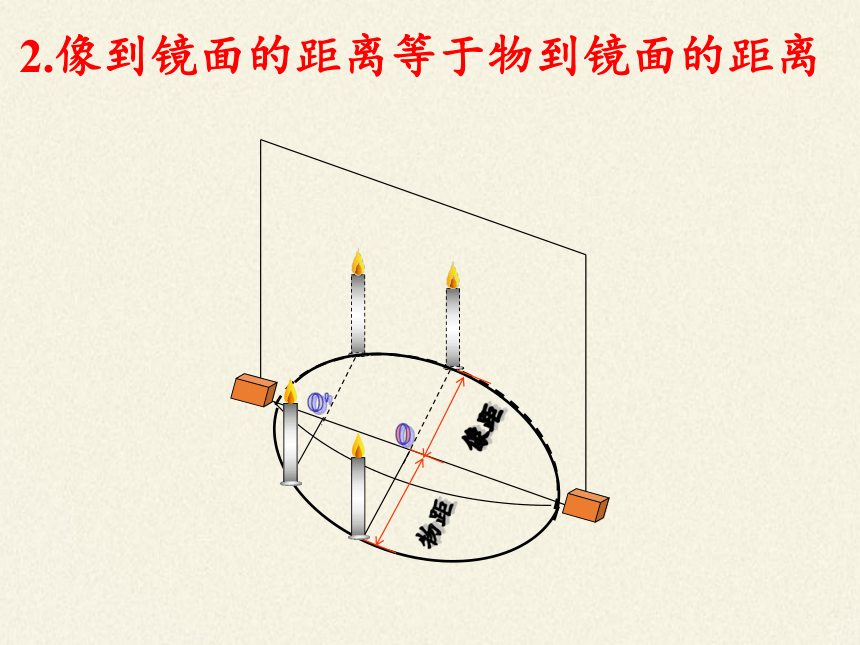

2.像到镜面的距离等于物到镜面的距离
O
O'

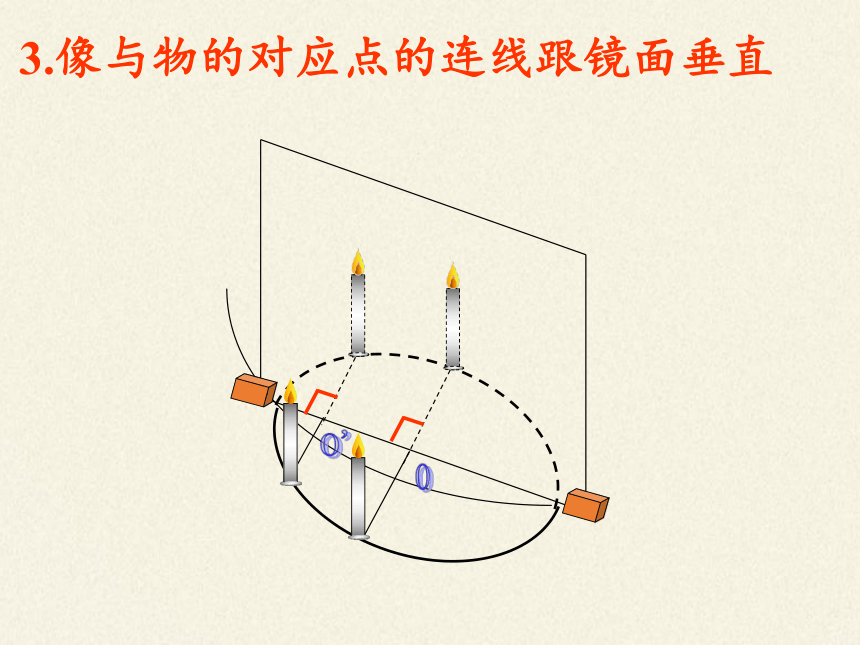

3.像与物的对应点的连线跟镜面垂直

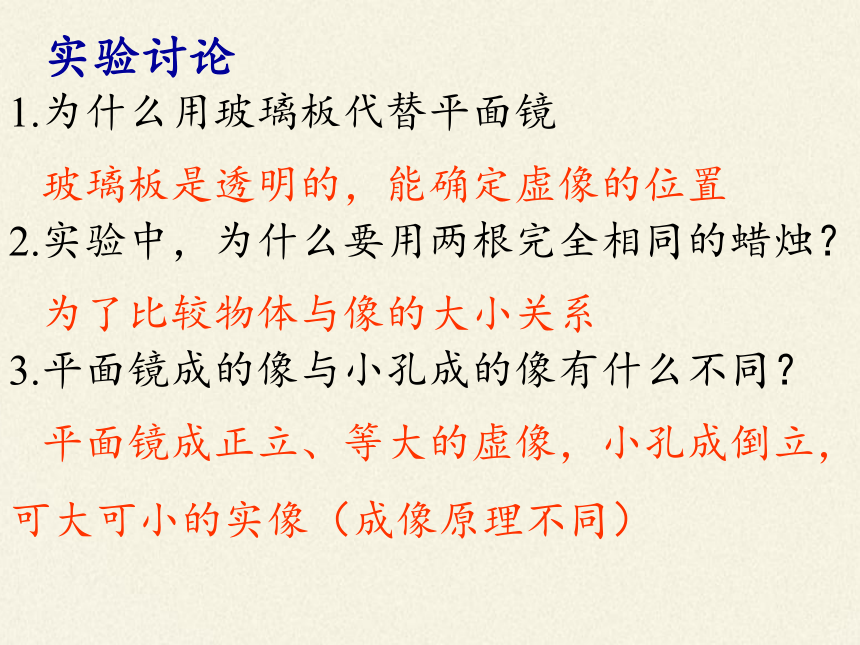

实验讨论
1.为什么用玻璃板代替平面镜
玻璃板是透明的，能确定虚像的位置
2.实验中，为什么要用两根完全相同的蜡烛？
为了比较物体与像的大小关系
3.平面镜成的像与小孔成的像有什么不同？
平面镜成正立、等大的虚像，小孔成倒立，可大可小的实像（成像原理不同）
《镜中人》
擦玻璃镜
新发现:像与物左右相反…………….
平面镜所成的像与物体关于镜面对称
1.像和物到镜面的距离相等
2.像和物大小相等,
3.像和物左右相反
4.像和物的连线与镜面垂直
成像特点:
像的性质：正立、等大的虚像
平面镜成虚像的原理
S
S’
O
反射光线反向延长线的交点
虚像
光线的反向延长线会聚形成的像叫虚象．
虚象可以用眼睛观察到，但不能被光屏接收到，在作图时虚象用虚线表示。
A
B
A’
B’
作出物体AB在平面镜中所成的像A’B’
方法一 根据平面镜成像原理： 光的反射
A
B
A
B
第一步
A
B
A’
B’
第二步
O
O’
A
B
A’
B’
第三步
O
O’
方法二：
根据平面镜成像特点
课堂练习
1、从平面镜内看到一只钟面上的指针位置如图所示，此时时间是（ ）
A、7:25
B、6:35
C、5:25
D、4:35
D
2．画出下图在平面镜中的像．
A
O
A'
O'
3.如图所示，S′是S在平面镜中成的像，画出平面镜的位置来．
S′
S
4.某人站在穿衣镜前１m处，他在镜中的像到镜面的距离是__ m．当他向镜面前进０.５m时，人与像间的距离是__ m．
1
1
1米
1米
0.5米
0.5米
A
B
C
D
5、下图中是四幅关于字母“F”经平面镜反射成像的示意图，其中正确的是：（ ）
C
6、从平面镜里看到背后墙上电子钟示数如图所示，这时的实际时间应是（ ）
A．21：05
B．21：15
C．20：15
D．20：05
A
7、平面镜成像是由于光的_______而形成。物体在平面镜中所成的像是______
_______。若小明同学身高1.5m，他站在大衣柜的穿衣镜前2m处，他在镜中的像高_____m；像与他相距_____m；若他逐渐远离穿衣镜，那么镜中的像大小将_____。（选填“变大”、“变小”、“不变”）
反射
正立等大
的虚像
1.5
4
不变
2、成像
三、平面镜的作用：
1、改变光的传播方向
潜望镜原理图　
穿衣镜,化妆镜,展示柜台后面的镜子
平面镜的应用
古代妇女对着铜镜梳妆
利用平面镜扩大视野
牙医看清别人牙齿的背面
总结
1、平面镜成像的特点？
2、怎么区分实像和虚像？
3、平面镜作图的要点？
作业布置
物理课本
第80页 第1、2、3、4题
