第1节 透镜

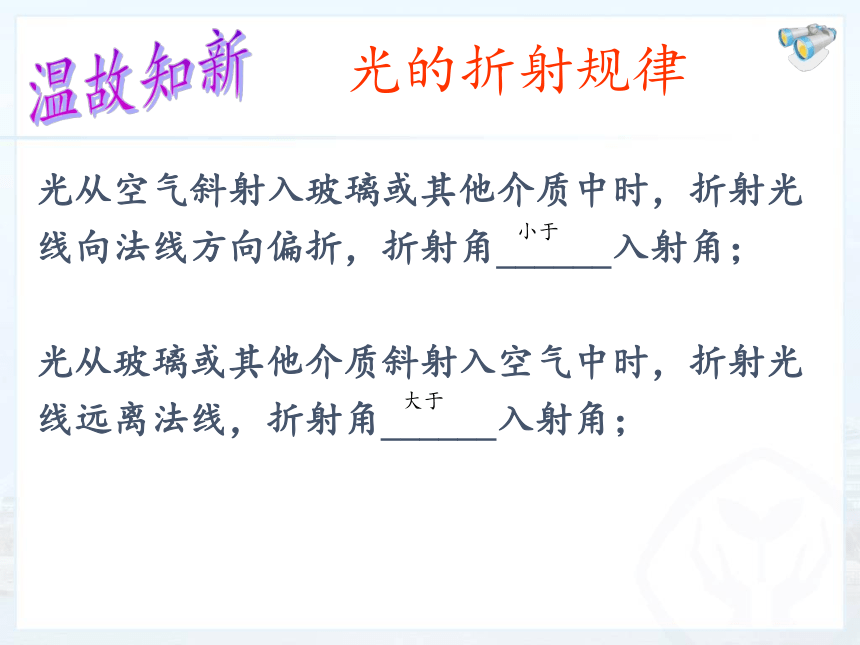

光从空气斜射入玻璃或其他介质中时,折射光线向法线方向偏折,折射角______入射角;
光从玻璃或其他介质斜射入空气中时,折射光线远离法线,折射角______入射角;
温故知新
小于
大于
光的折射规律

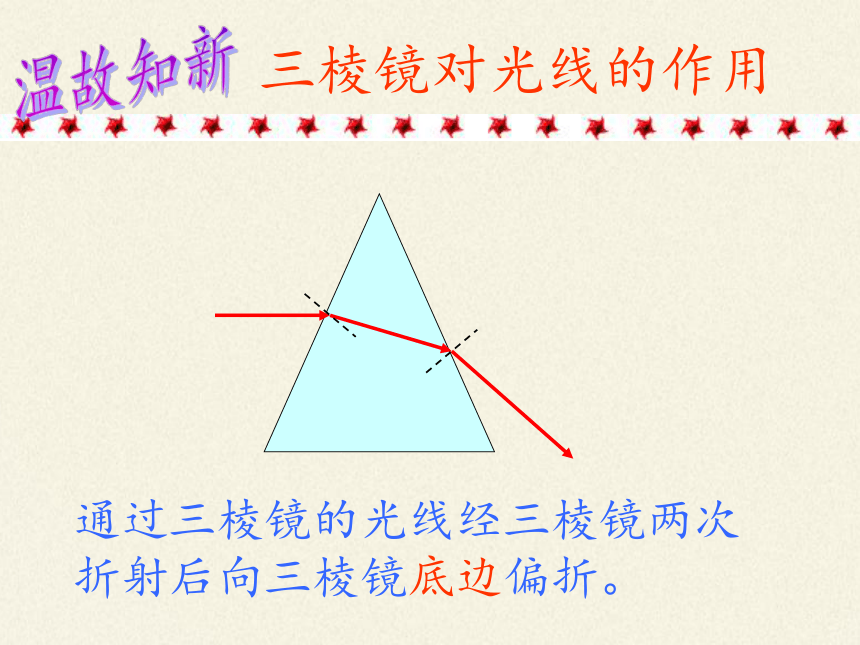

三棱镜对光线的作用
通过三棱镜的光线经三棱镜两次折射后向三棱镜底边偏折。
温故知新
引入新课

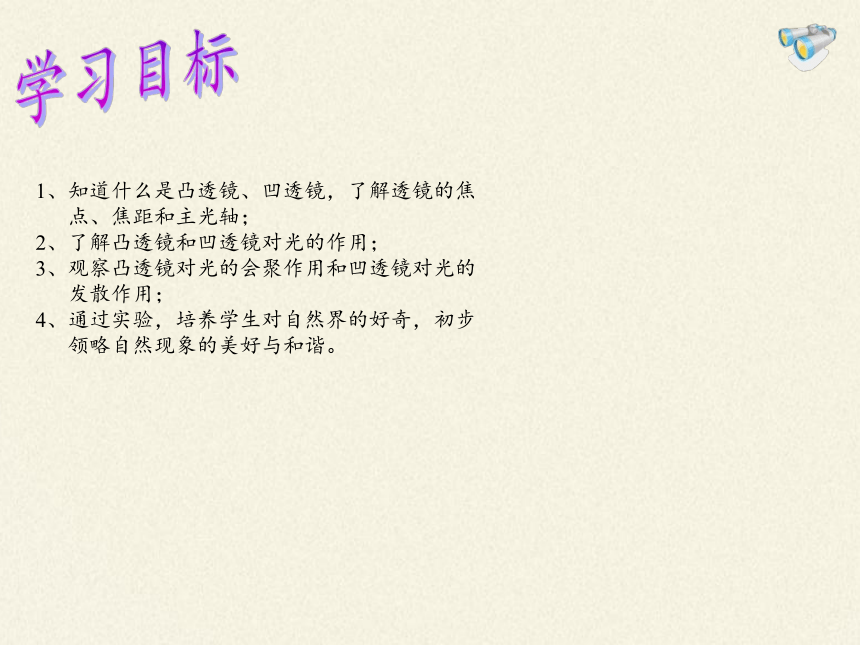

学习目标
1、知道什么是凸透镜、凹透镜,了解透镜的焦
点、焦距和主光轴;
2、了解凸透镜和凹透镜对光的作用;
3、观察凸透镜对光的会聚作用和凹透镜对光的
发散作用;
4、通过实验,培养学生对自然界的好奇,初步
领略自然现象的美好与和谐。

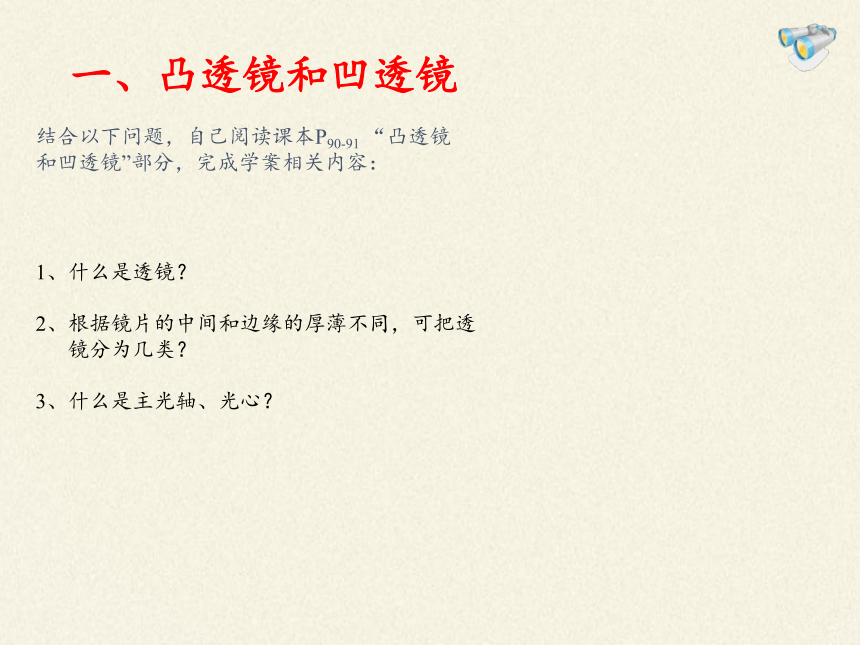

一、凸透镜和凹透镜
1、什么是透镜?
2、根据镜片的中间和边缘的厚薄不同,可把透
镜分为几类?
3、什么是主光轴、光心?
结合以下问题,自己阅读课本P90-91 “凸透镜
和凹透镜”部分,完成学案相关内容:

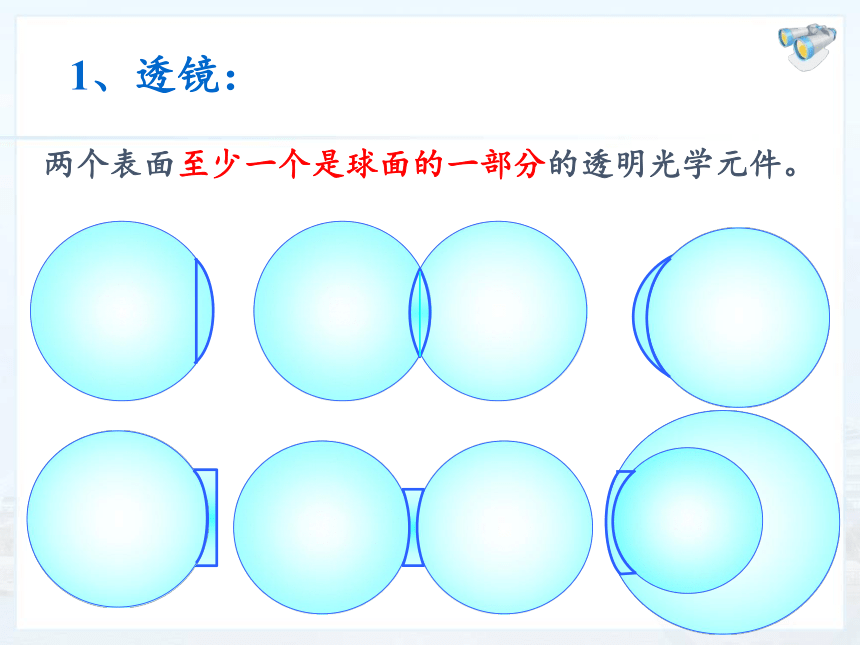

两个表面至少一个是球面的一部分的透明光学元件。
1、透镜:

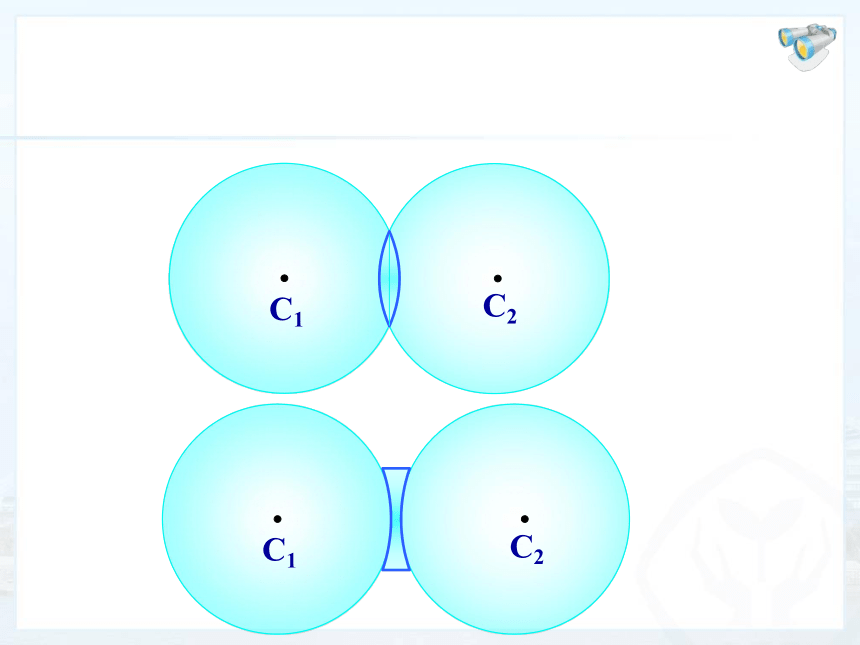

C2
C1
C2
C1
凸透镜:
凹透镜:
透镜
中央厚
边缘薄
中央薄
边缘厚

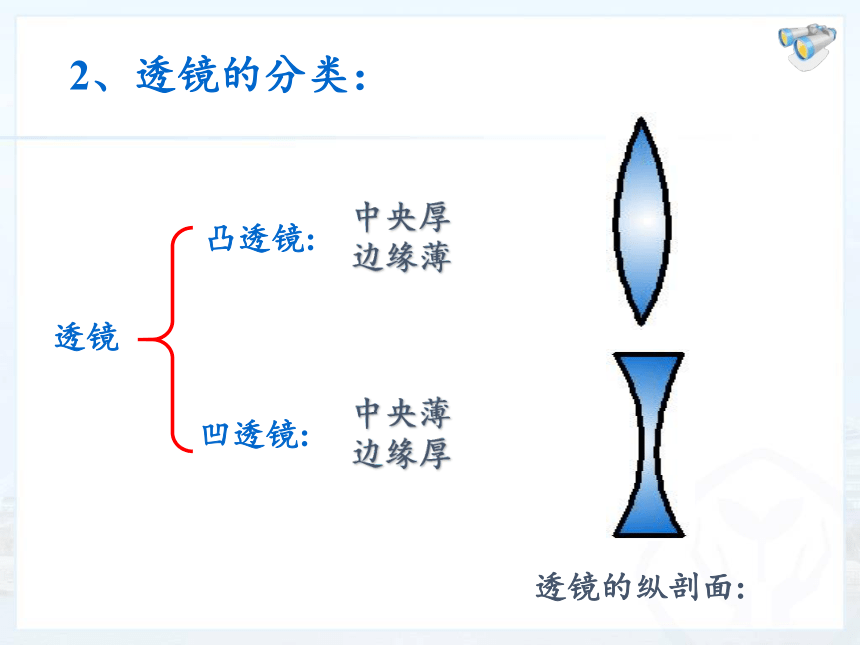

透镜的纵剖面:
2、透镜的分类:
给透镜分类
属于凸透镜的是( )
属于凹透镜的是( )
A C D
B E F
A
B
C
D
E
F
当堂训练
1.主光轴:通过两个球面球心的直线。
2.光心:光心是主光轴上的一点,
通过这点的光线穿过透镜时不改变方向。
主光轴
C2
C1
O
光心
3、透镜的主光轴、光心:
C2
C1
O
主光轴
光心
1.主光轴:通过两个球面球心的直线。(主轴)
2.光心:光心是主光轴上的一点,
通过这点的光线穿过透镜时不改变方向。
3、透镜的主光轴、光心
试猜想光线通过透镜后会有什么现象?
二、透镜对光的作用
1.凸透镜:
主光轴
对光线有会聚作用
光心
O
观察实验现象
O
F
f
2. 凸透镜的焦点和焦距
  焦点:平行于主轴的平行光通过凸透镜后会聚于一点。
  焦距:焦点到光心的距离。
焦距
主轴
焦点
F
主轴
f
凸透镜有两个实焦点。
焦点
光路可逆
F
主轴
小结:凸透镜对所有光线都起会聚作用。
F
观察实验现象
光经过凹透镜后的发散是不是也有规律可循?
3.凹透镜:
对光线有发散作用
凹透镜有焦点吗?
把折射光线反向延长看一看。
焦点

F
f
焦距
F
凹透镜有两个虚焦点。
4. 凹透镜的焦点和焦距
F
F
F
F
小结:凹透镜对所有光线都起发散作用。
光通过透镜总是向厚的地方折射。
凸透镜中间厚,向中间折射
凹透镜边缘厚,向两边折射。
想一想
为什么凸透镜对光线有会聚作用,
凹透镜对光线有发散作用?
透镜可以看成是三棱镜的组合
请根据光路图判断框内的镜是什么类型的。
当堂训练
根据图中光通过透镜前后的方向,在图中填上适当类型的透镜.


当堂训练
F
F
F
F
1、 通过光心的光线 传播方向不改变。
2、平行于主光轴的光线 经凸透镜折射后通过焦点,
经凹透镜折射后发散,发散光线的反向延长线
通过虚焦点。
3、经过凸透镜焦点的光线 折射后平行于主光轴射出。
对着凹透镜异侧虚焦点入射的光线 折射后平行于
主光轴射出 。
三、三条特殊光线
【透镜典型光路】
当堂训练
通过本节课的学习 ,你都知道了哪些知识 ?
小结
  太阳本身就是一个巨大的光源,当太阳光射到地面时,我们就可以把它看做平行光。那么同学们能不能想办法利用太阳光粗测凸透镜的焦距呢?
思考???
