第三节 凸透镜成像的规律
第五章 透镜

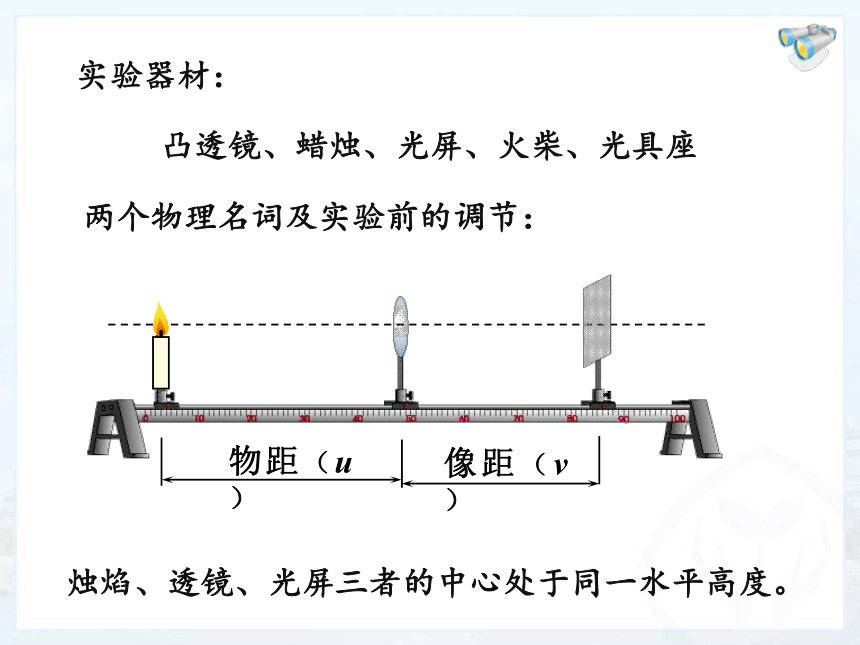

实验器材：
烛焰、透镜、光屏三者的中心处于同一水平高度。　
两个物理名词及实验前的调节：
　　凸透镜、蜡烛、光屏、火柴、光具座
物距（u）
像距（v）

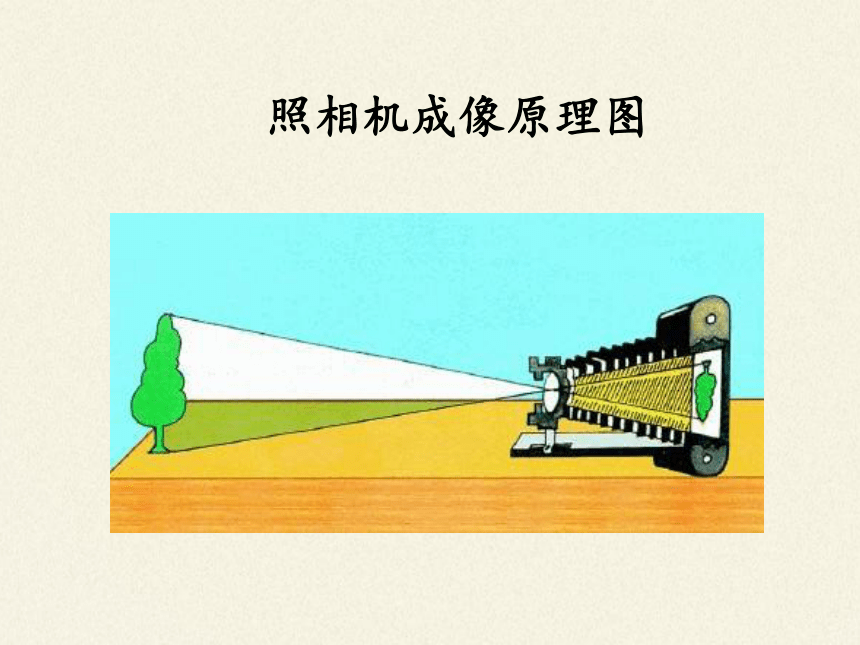

照相机成像原理图

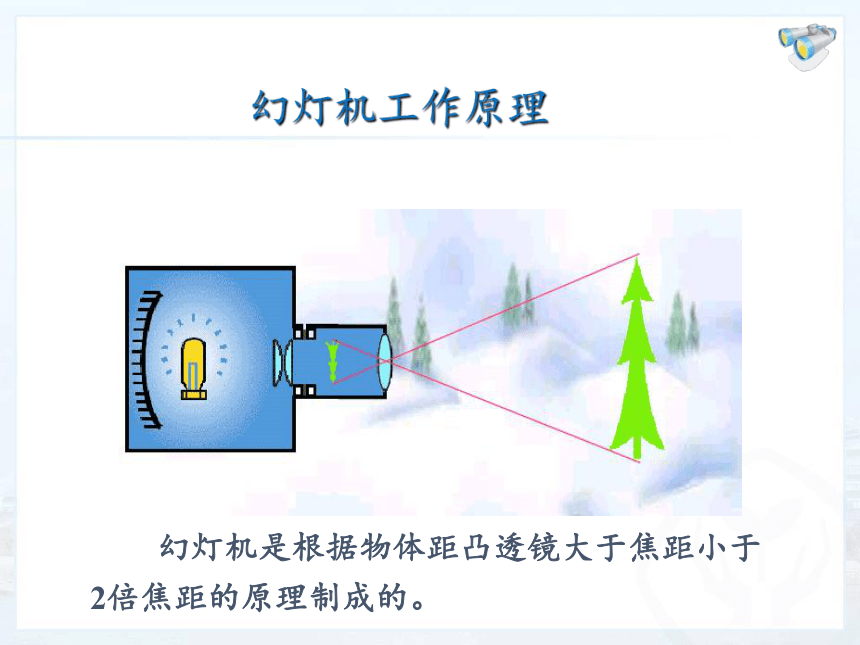

　　幻灯机是根据物体距凸透镜大于焦距小于2倍焦距的原理制成的。
幻灯机工作原理

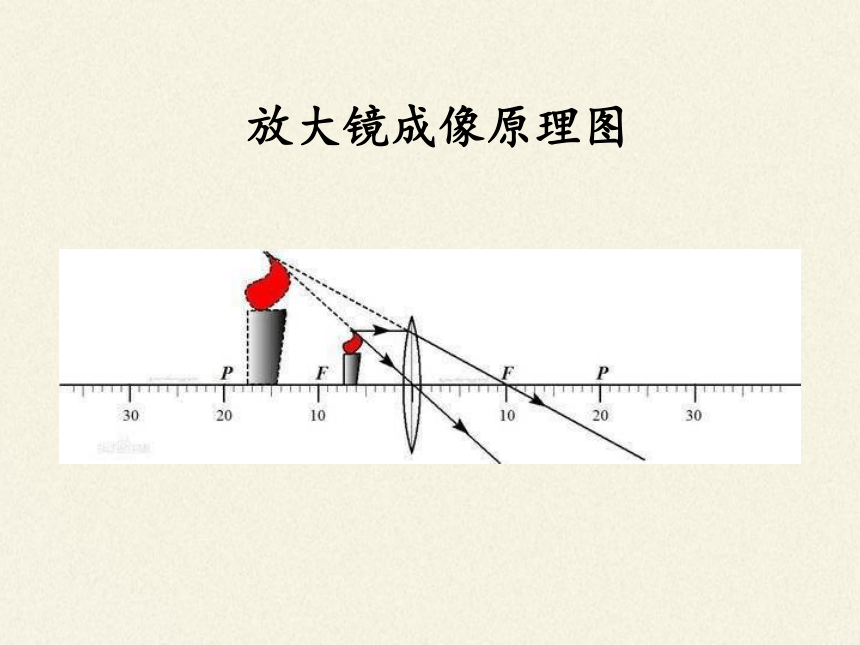

放大镜成像原理图
　　

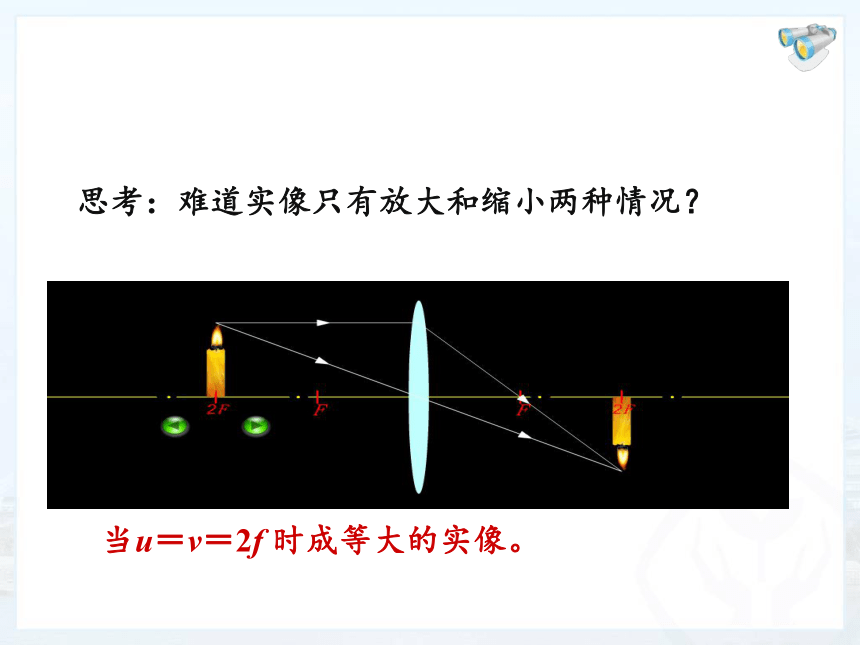

思考：难道实像只有放大和缩小两种情况？
当u＝v＝2f 时成等大的实像。

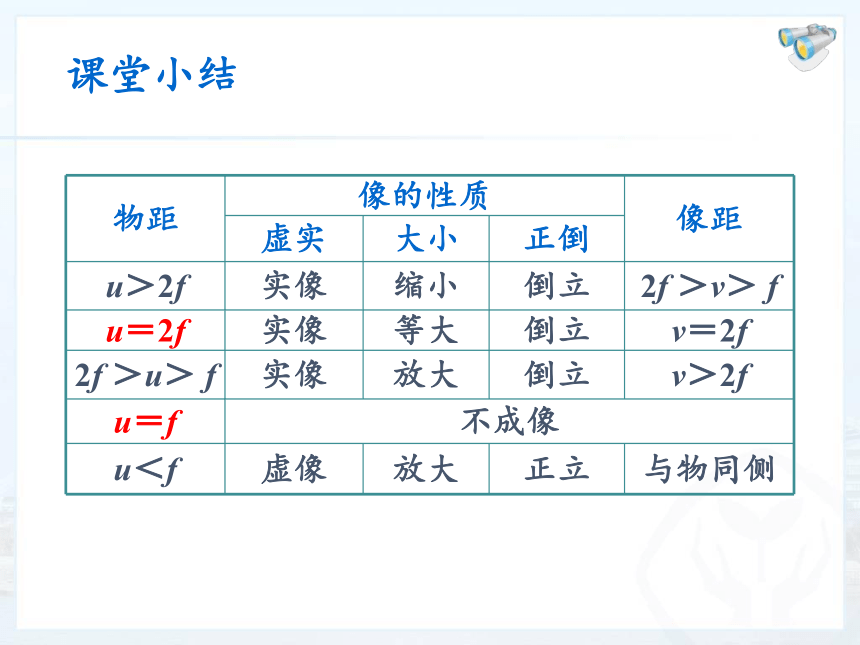

课堂小结
物距
像的性质
像距
虚实
大小
正倒
u＞2f
实像
缩小
倒立
2f ＞v＞ f
u＝2f
实像
等大
倒立
v＝2f
2f ＞u＞ f
实像
放大
倒立
v＞2f
u＝f
不成像
u＜f
虚像
放大
正立
与物同侧

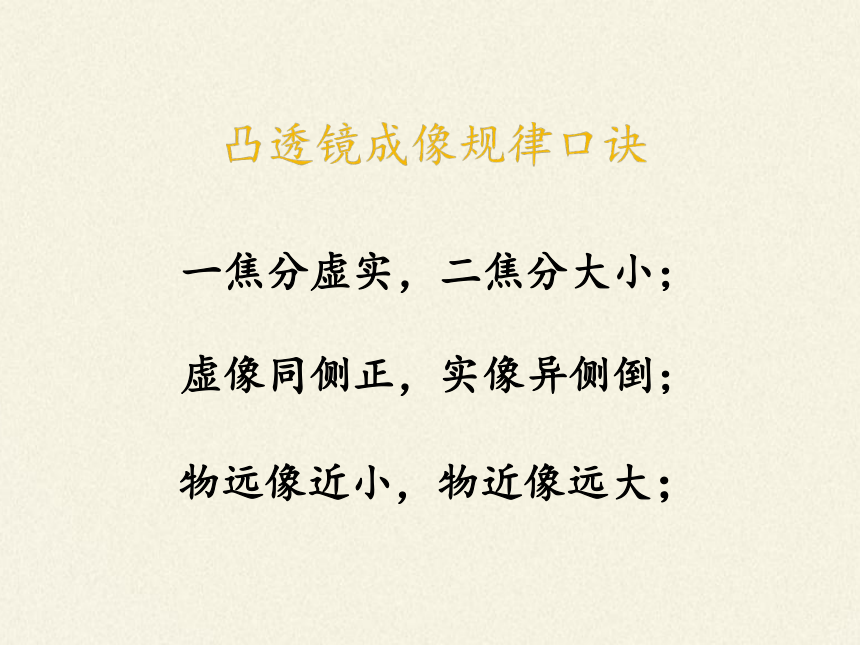

一焦分虚实，二焦分大小；
虚像同侧正，实像异侧倒；
物远像近小，物近像远大；
凸透镜成像规律口诀
凸透镜遮住一半成像会有什么变化？
思考
未遮挡
遮挡后
反馈练习：
　　（1）如图所示，把点燃的蜡烛放在___处，光屏上出现缩小的像，把点燃的蜡烛放在_____处，光屏上出现放大的像；放在_____处时，光屏上不会成像。
　　（2）在物距不断减小的过程中，像距不断_____，像的大小不断______；当物距小于_____时，无论怎样移动光屏，都不能在光屏上得到烛焰的像。
?
A
D
B
C
F
2f
F
光屏
作业：
第99页动手动脑学物理1、2、4。
