人教版九年级全一册 物理 课件 16.1电压（20张）

第1节　电压
第十六章 第1节
16.1 电压

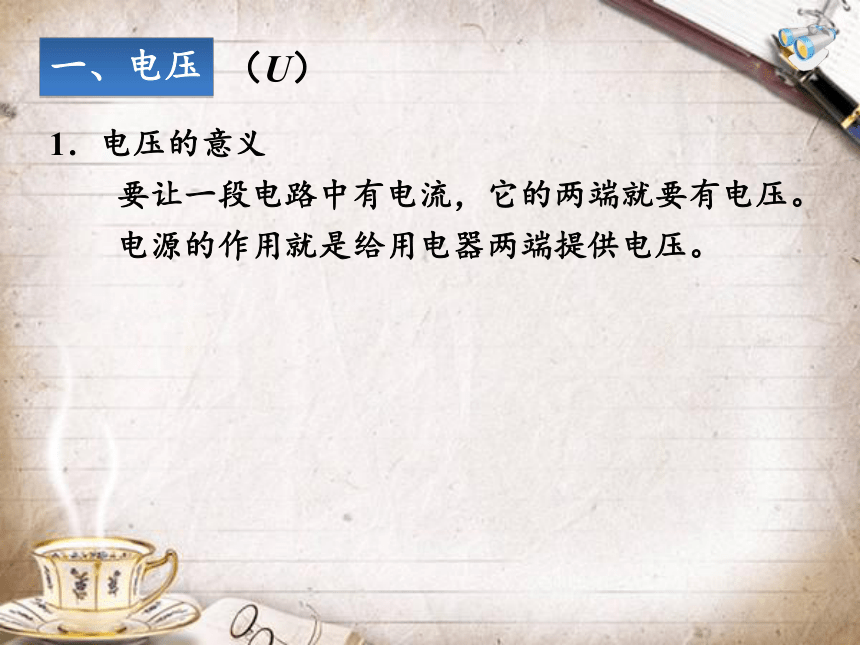

　　要让一段电路中有电流，它的两端就要有电压。
　　电源的作用就是给用电器两端提供电压。
（U）
1．电压的意义
一、电压
（U）

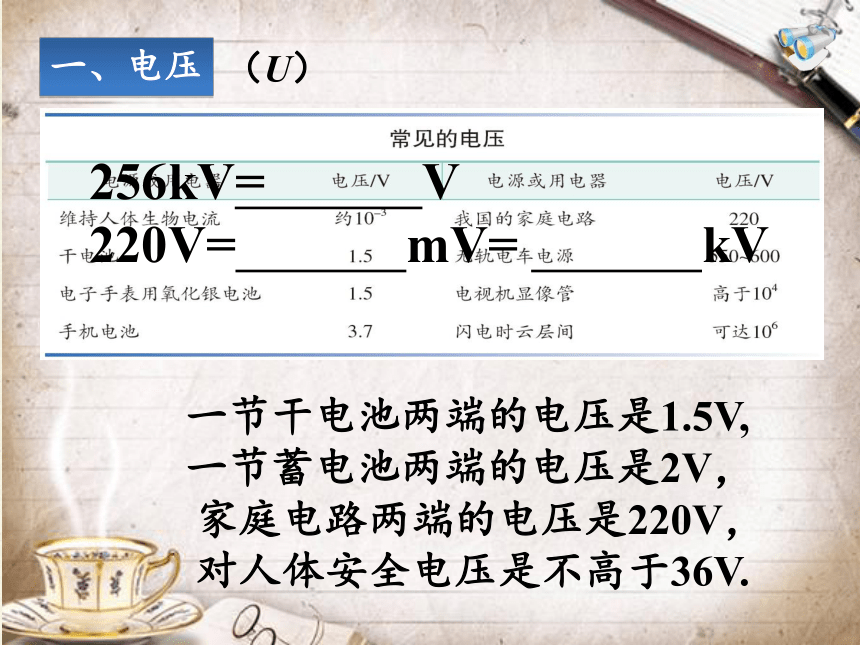

一、电压
一节干电池两端的电压是1.5V,
一节蓄电池两端的电压是2V，
家庭电路两端的电压是220V，
对人体安全电压是不高于36V.
256kV= V
220V= mV= kV

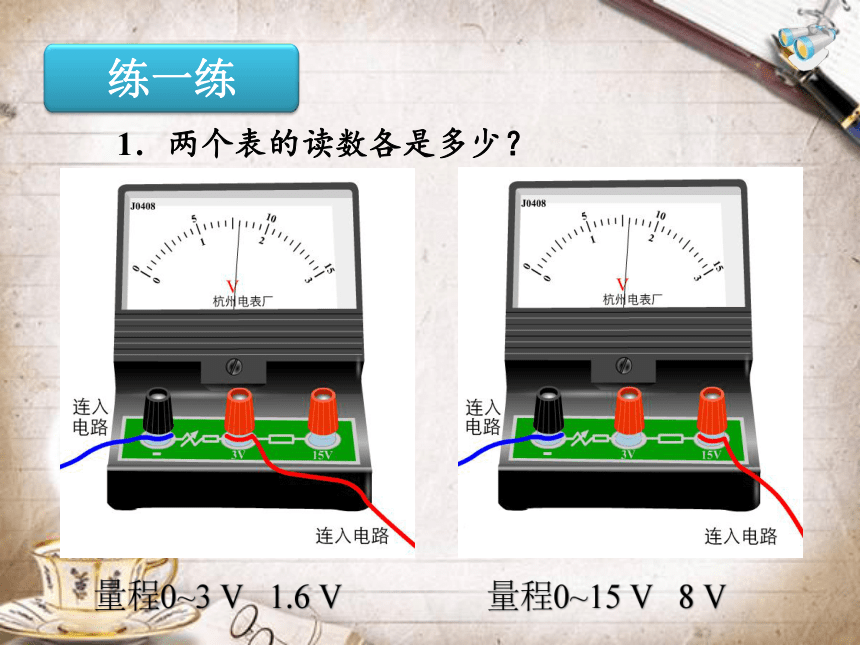

　　1．两个表的读数各是多少？
量程0~3 V 1.6 V
量程0~15 V 8 V
练一练
量程0~3 V 2 V

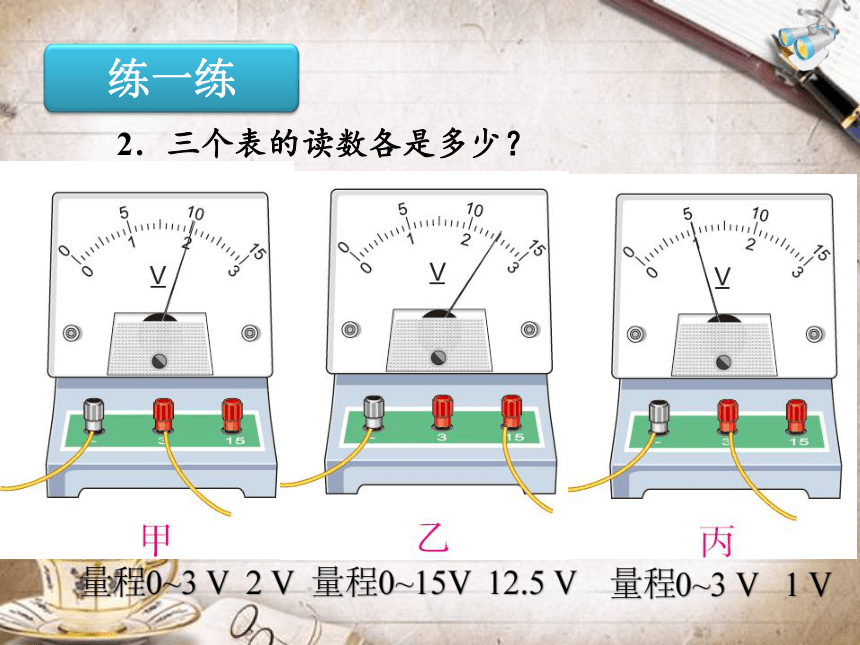

　　2．三个表的读数各是多少？
量程0~15V 12.5 V
量程0~3 V 1 V
练一练

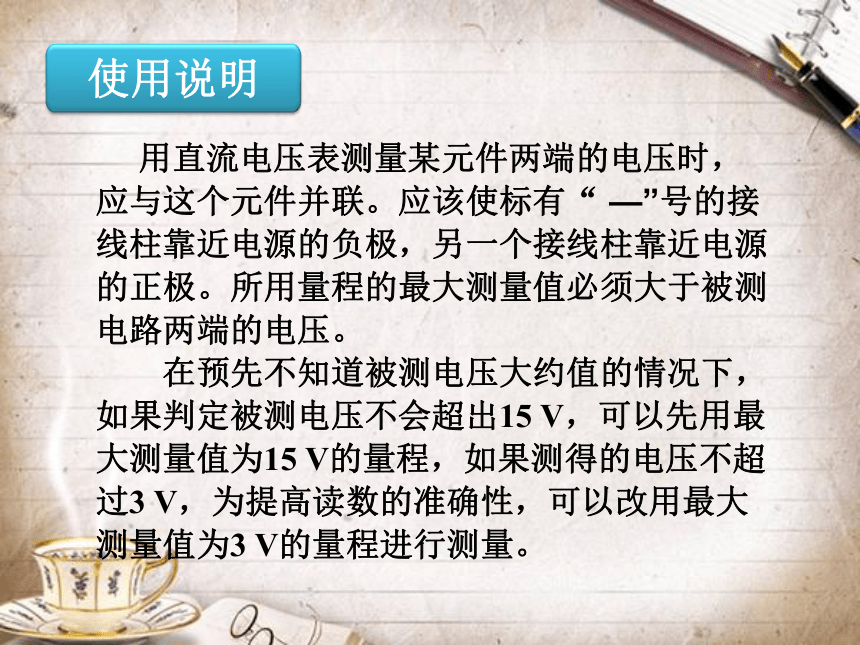

　　用直流电压表测量某元件两端的电压时，应与这个元件并联。应该使标有“ —”号的接线柱靠近电源的负极，另一个接线柱靠近电源的正极。所用量程的最大测量值必须大于被测电路两端的电压。
　　在预先不知道被测电压大约值的情况下， 如果判定被测电压不会超出15 V，可以先用最大测量值为15 V的量程，如果测得的电压不超过3 V，为提高读数的准确性，可以改用最大测量值为3 V的量程进行测量。
使用说明

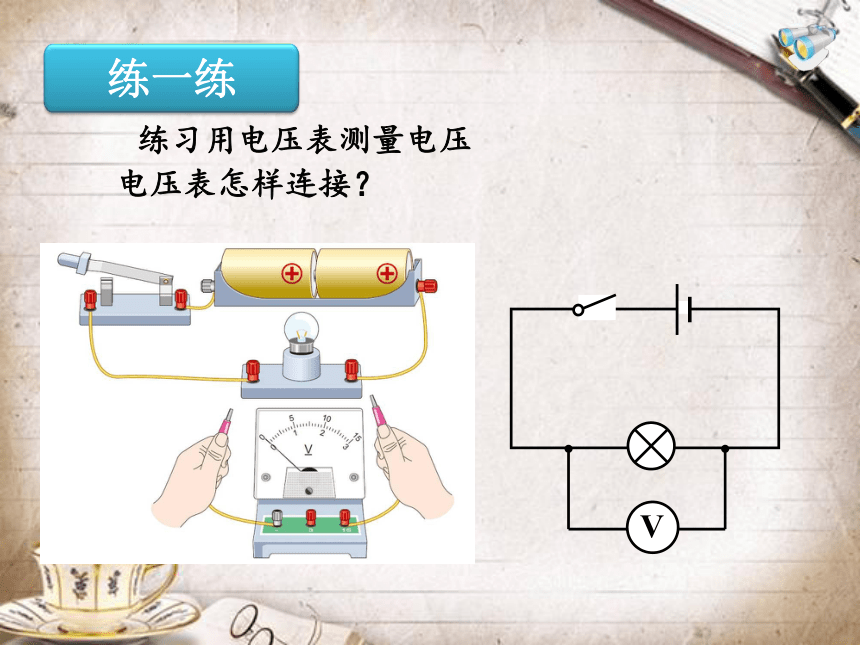

练习用电压表测量电压
　　电压表怎样连接？
V
练一练

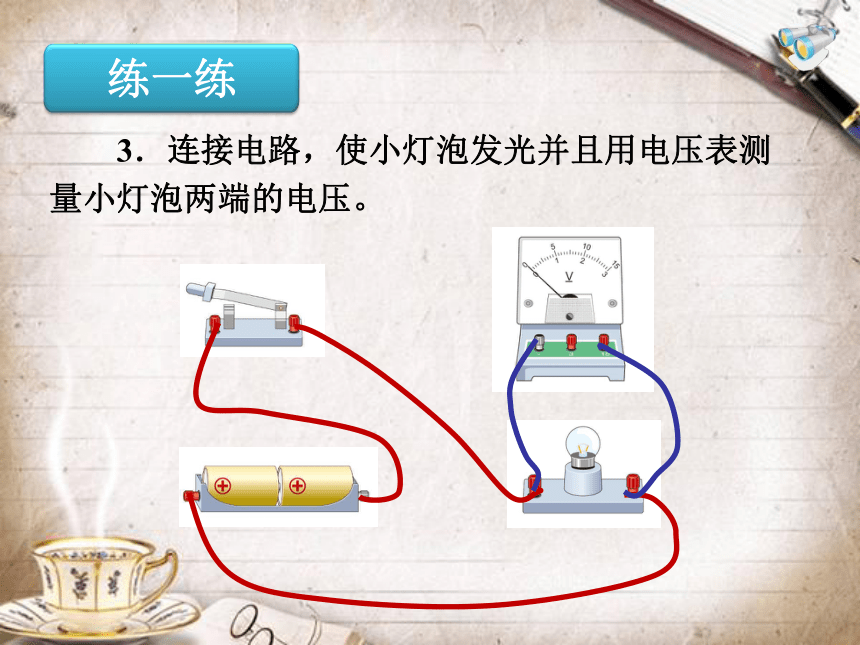

　　3．连接电路，使小灯泡发光并且用电压表测量小灯泡两端的电压。
练一练
　　4．画出对应的电路图。
V
练一练
　　将电压表接在小灯泡两端，接通电路，读取的数据是 ＿＿＿＿ V ；
　　将电压表接在电 源两端，接通电路，读取的数据是 ＿＿＿＿ V。
　　实验结果表明，电压表两次的示数是相等的，即在只有一个用电器的电路中，用电器两端的电压与电源电压相等。
实验结果
巩固练习
1、关于电压，下列说法不正确的是（ ）
A.电压是电路中形成电流的原因
B.只要电路两端有电压，电路中就
一定有电流
C.电路中有电流时，电路两端一定
有电压
D.电源是提供电压的装置

巩固练习

2、下列关于电压表的使用规则中，
不正确的是（ ）
A.电压表要与被测用电器并联
B.不允许将电压表直接接在电源的
两极上
C.电压表的量程不能超过被测电压
D.电压表接入电路时，应使电流从
“+”接线柱流入，从“-”接线柱流出
巩固练习

3、如图所示，开关S闭合时，能用电
压表测出L2两端电压的是（ ）
巩固练习
4、如图所示电路中，当开关S闭合时，电
压表测的是（ ）的电压
A．?L1?
B．?L2　?
C．?L1、L2总电压?
D．?电源和L1
巩固练习
5、小明用0~3V和0~15V两个量程的电压
表测电压时，电压表的“-”接线柱已
接入电路，在用15V量程试触时，指针
位置如图所示，则下一步的操作是（ ）
A、直接接入c接线柱，
然后读数
B、直接接入b接线柱，
然后读数
C.断开开关，接入c接线柱，闭合开关后读数
D.断开开关，接入b接线柱，闭合开关后读数
巩固练习
6、在实验室练习电压表的使用时，有四
位同学连接的电路分别如图所示，其
中错误的是（ ）
A、
B、
C、
D、
教材：动手动脑学物理
P59 1—4题


作业
