第4节　电流的测量

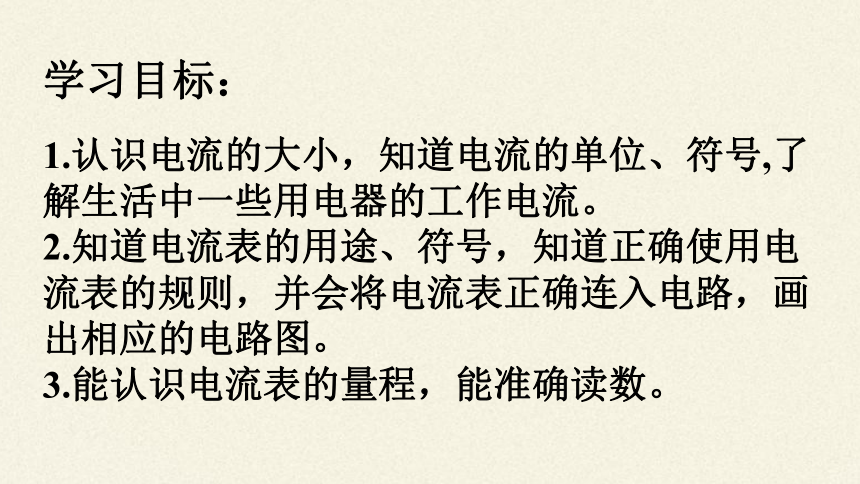

学习目标：
1.认识电流的大小，知道电流的单位、符号,了解生活中一些用电器的工作电流。
2.知道电流表的用途、符号，知道正确使用电流表的规则，并会将电流表正确连入电路，画出相应的电路图。
3.能认识电流表的量程，能准确读数。

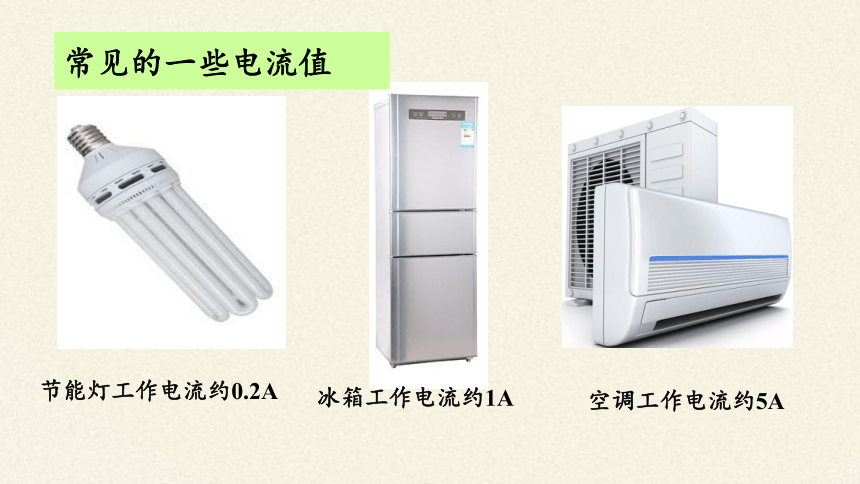

冰箱工作电流约1A
常见的一些电流值
空调工作电流约5A
节能灯工作电流约0.2A

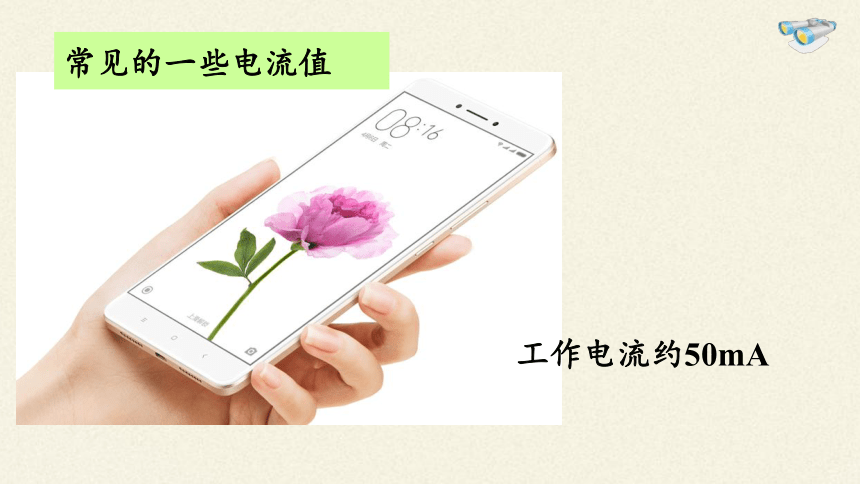

　　工作电流约50mA

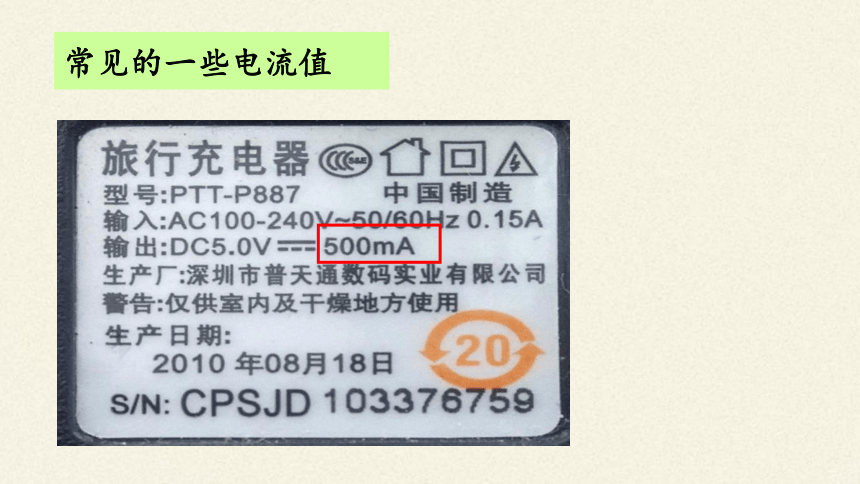

常见的一些电流值
常见的一些电流值

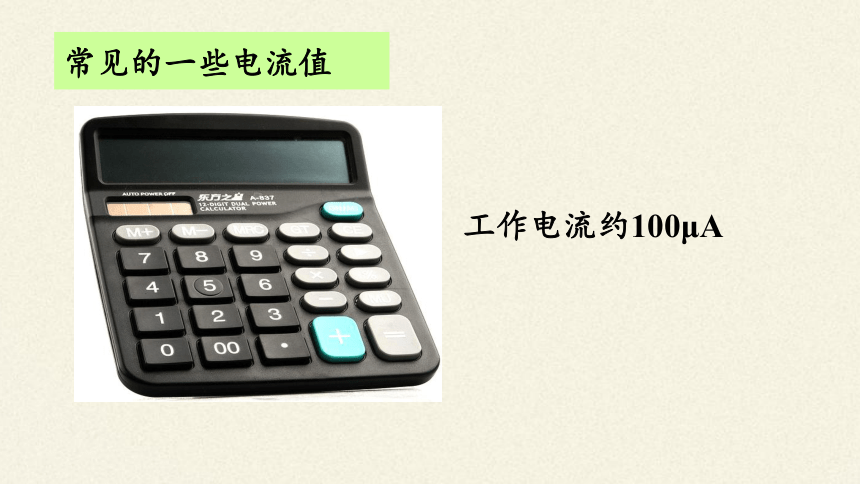

工作电流约100μA
常见的一些电流值

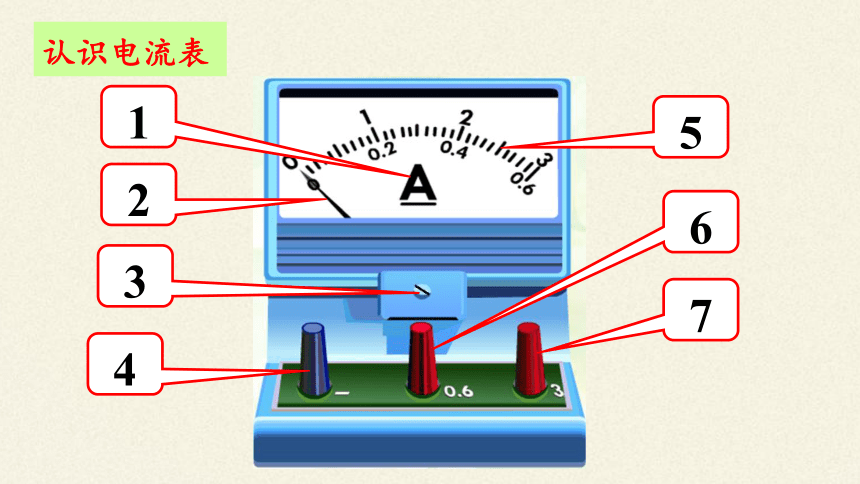

认识电流表
1
2
3
4
5
6
7

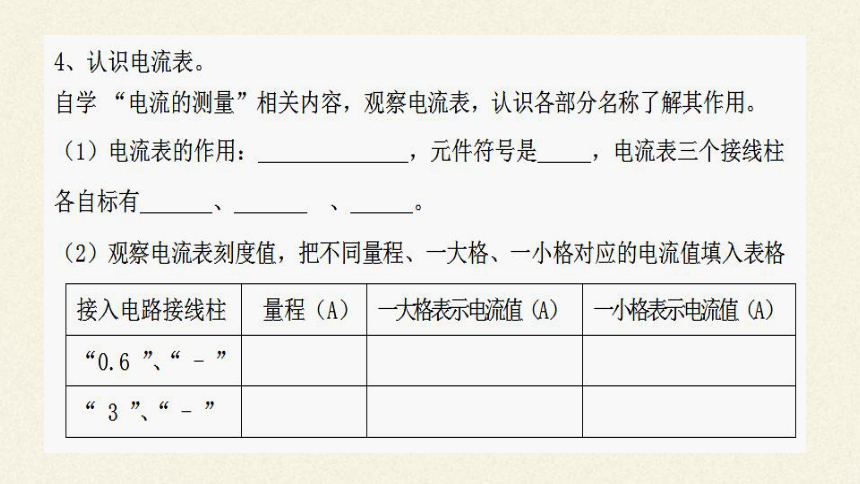

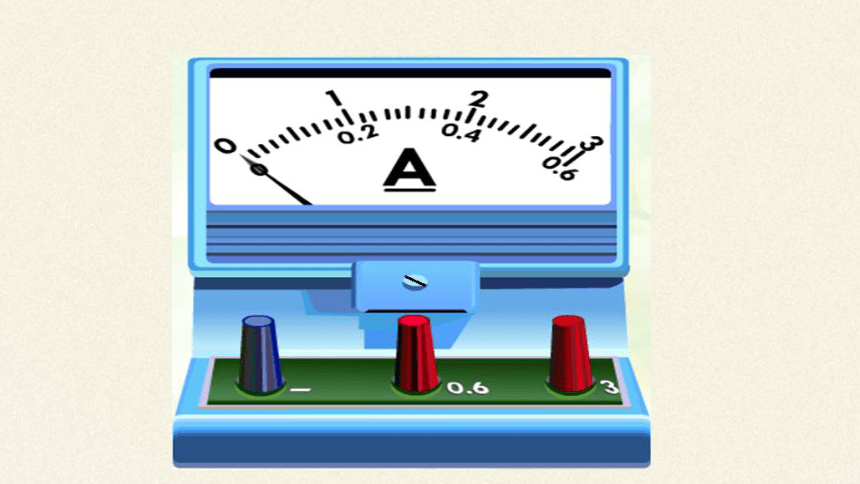

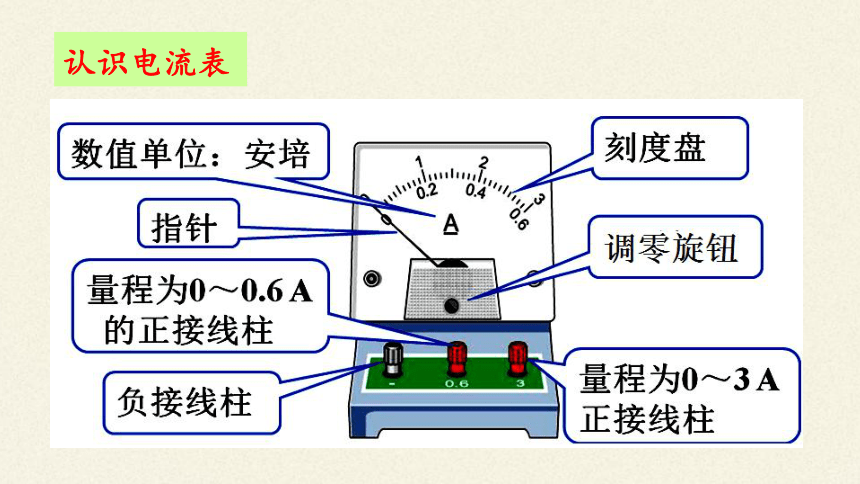

认识电流表

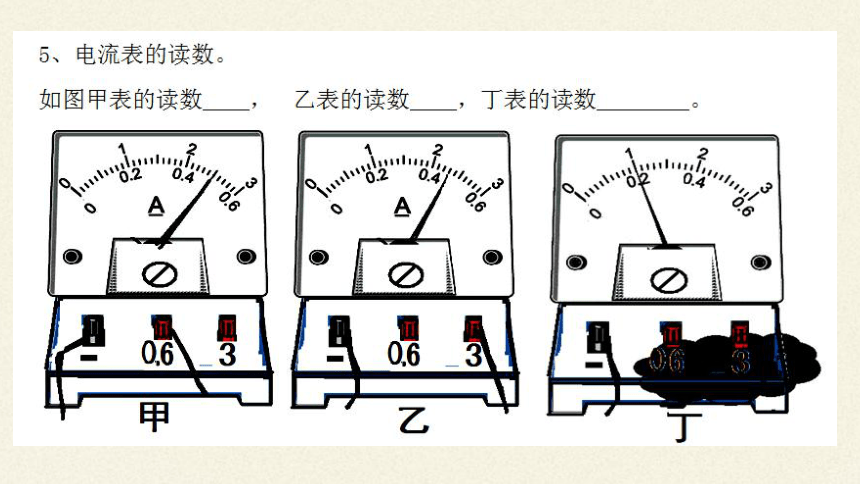

请
读
出
电
流
表
示
数。
请
读
出
电
流
表
示
数。
请
读
出
电
流
表
示
数。
请
读
出
电
流
表
示
数。
请
读
出
电
流
表
示
数。
Ⅱ 在下面电路图中适当的位置加入
电流表符号，测量灯泡L1的电流。
（1）电流表必须和被测的用电器串联。
Ⅰ 在下面电路图中适当的位置加入
电流表符号，测量灯泡L的电流。
Ⅲ 在下面电路图中适当的位置加入电流表符号，测量灯泡L1的电流。
（1）电流表必须和被测的用电器串联。
Ⅲ 在下面电路图中适当的位置加入电流表符号，测量干路的电流。
（1）电流表必须和被测的用电器串联。
（1）电流表必须和被测的用电器串联。
可不可以这样连接电流表呀？
（1）电流表必须和被测的用电器串联。
绝对不可以这样连接电流表！
②连接电流表时，必须让电流从正接线柱流进，
从负接线柱流出；
怎样接入电流表测量灯泡L的电流？
②连接电流表时，必须让电流从正接线柱流进，
从负接线柱流出；
怎样接入电流表测量灯泡L的电流？（使用0-0.6A量程）
A、B哪端
是正极呀？
③必须正确选择电流表的量程
③必须正确选择电流表的量程
不能估计电流的大小可以用“试触”的方法
④不允许不经过用电器而把电流表直接连到电源上
④不允许不经过用电器而把电流表直接连到电源上
为什么不 能这样？
（3）自己设计连接下图电路，用电流表测量小灯泡的电流（灯泡电流约为0.2A），并画出电路图,在电流表的两端标出正负极。
【知识回顾】
【知识回顾】
安培：
安德烈·玛丽·安培（André-Marie Ampère，1775年—1836年）， 法国化学家，在电磁作用方面的研究成就卓著，对数学和 物理也有贡献。电流的国际单位安培即以其姓氏命名。
