第2节　电生磁
人教版九年级物理

凌源市牛营子中学

黄丽丽

游戏热身：
游戏规则：
1 举左手
2 举右手
3 举双手
举错者结束比赛，最终看那组胜出的最多，即为获胜组。
有请主持人
神秘的魔术
第二十章 电与磁
二　电生磁

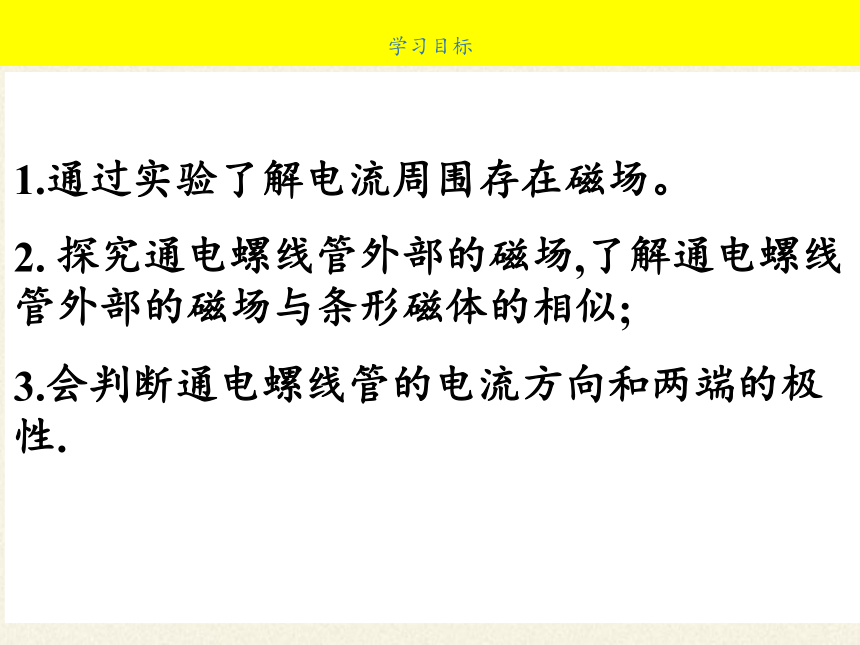

学习目标
1.通过实验了解电流周围存在磁场。
2. 探究通电螺线管外部的磁场,了解通电螺线管外部的磁场与条形磁体的相似;
3.会判断通电螺线管的电流方向和两端的极性.

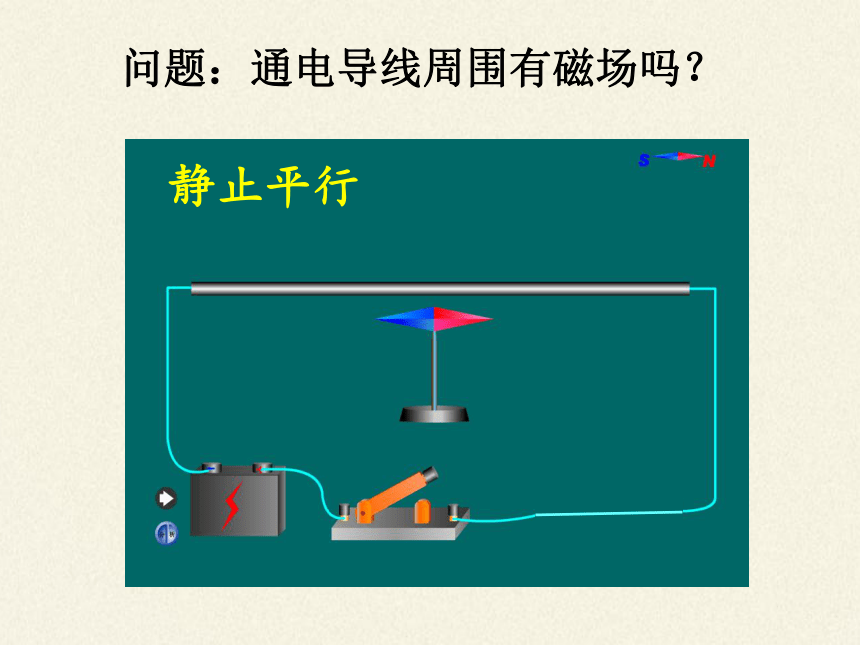

问题：通电导线周围有磁场吗？
静止平行
结论：
通电导线周围存在 .
磁场方向与 有关。
　　　　

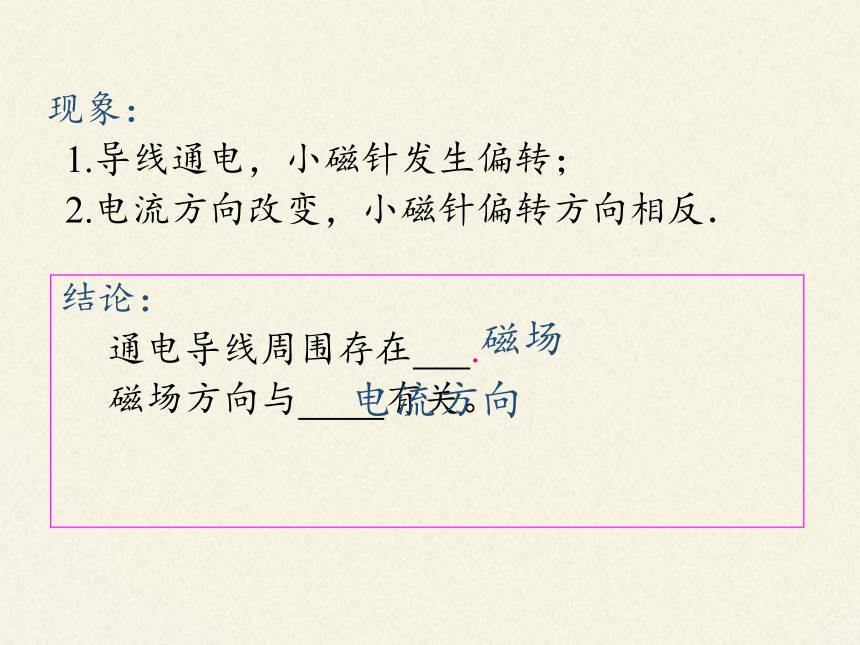

现象：
1.导线通电，小磁针发生偏转；
2.电流方向改变，小磁针偏转方向相反．
磁场
电流方向
演示实验：
结论：
通电导线周围存在 .
磁场方向与 有关。
　　　　
一、奥斯特实验(电 磁）
——这种现象叫电流的磁效应
生
奥斯特(1777～1851）
磁场
电流方向
奥斯特的故事
在历史上相当长的一段时间内，人们认为电和磁互不相关,但奥斯特敢于质疑. 通过大量的实验研究，坚持不懈，终于在一次上课的时候发现了电与磁的关系，喜出望外的奥斯特竟激动的在讲台上摔了一跤，这一重大发现，使电磁学的发展进入了新的时期。
　　既然电能生磁，通电导线能吸引曲别针吗？
想一想
怎样才能使电流的磁场变强呢？
　将导线绕在圆筒上，做成螺线管（也叫线圈）。通电后各圈导线磁场产生叠加，磁场增强。
螺线管

　　1.探究通电螺线管外部的磁场分布
实　验
通电螺线管磁场与条形磁体磁场相似。
二、通电螺线管的磁场
1、通电螺线管磁场与条形磁体磁场相似。
2、通电螺线管两端的极性与电流方向有关。
S
N
N
S
S
N
N
S
猴子用右手把一个大
螺线管夹在腋下，说：
如果电流沿着我右臂
所指的方向流动，N
极就在我的前方。
蚂蚁沿着电流方向
绕螺线管爬行，说：
N 极就在我的左边。
三、安培定则
用右手握螺线管，让四指弯向螺线管电流的方向，则大拇指所指的那端就是螺线管的北极。
　　1．判断下面螺线管中的N极和S极：
N
S
N
小试牛刀
S
N
S
2.根据N极S极标出电流流向:
练习画螺线管的绕线（按范例绕线）
小 结
一、奥斯特实验（电流的磁效应）
通电导线周围存在着磁场，
磁场方向与电流方向有关.
二、通电螺线管的磁场
1.与条形磁体的磁场相似.
2.极性与电流方向有关.
三、安培定则
用右手握住螺线管，让四指弯曲方向与螺线管中电流方向一致，则大拇指所指的那端就是螺线管的N极.
1、奥斯特实验说明 ____;同时说明　　　　 方向与　　　方向有关。
通电导线周围存在磁场
磁场
电流
2.通电螺线管两端的极性跟 方向有关.可以用 来判断。
电流
安培定则
课堂练习
相斥
C
3.下图中为两只轻小的通电螺线管，当它们互相靠近时，它们将 （ ）
A.静止不动 B.互相吸引
C.互相排斥 D.一齐向左运动
N
N
