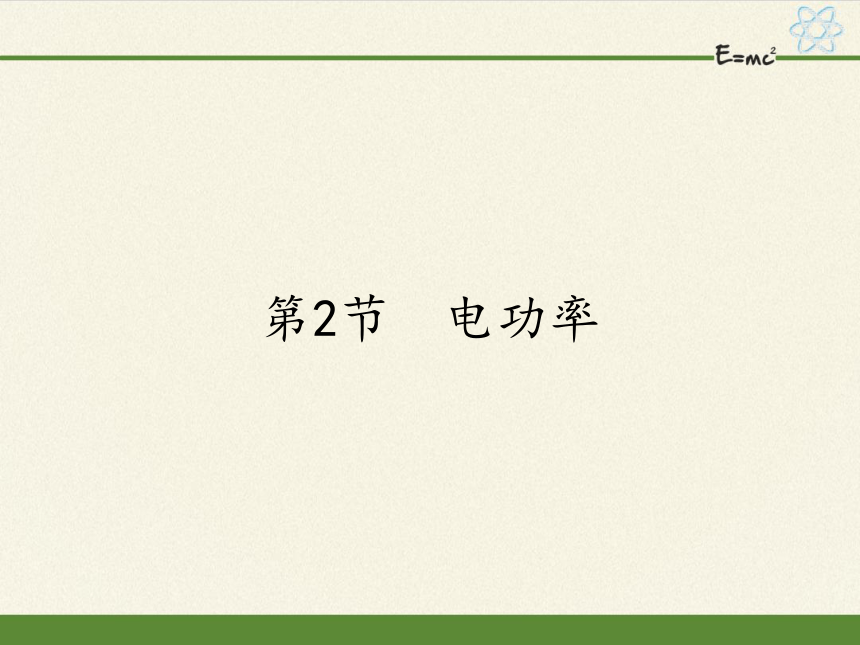

第2节　电功率

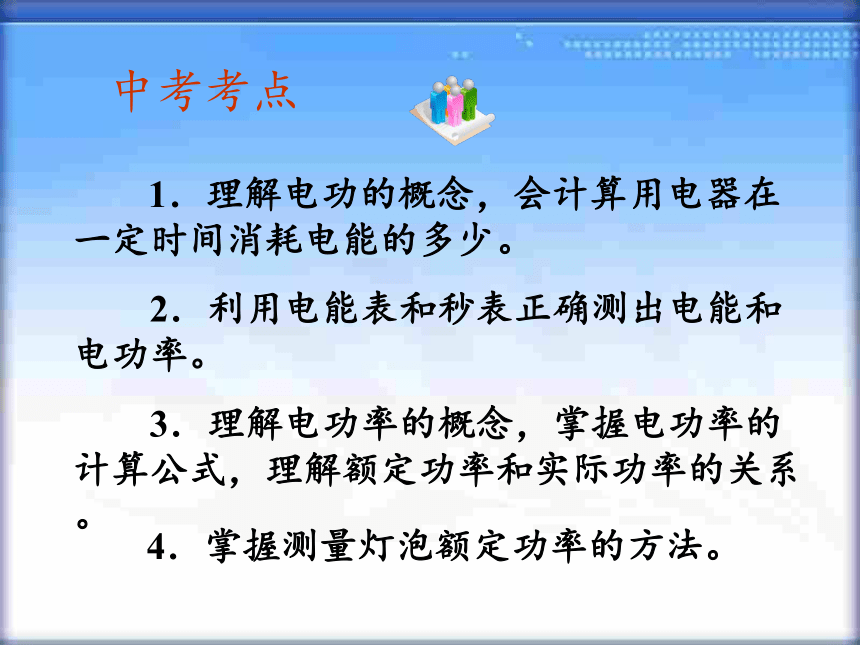

中考考点
1．理解电功的概念，会计算用电器在一定时间消耗电能的多少。
2．利用电能表和秒表正确测出电能和电功率。
3．理解电功率的概念，掌握电功率的计算公式，理解额定功率和实际功率的关系。
4．掌握测量灯泡额定功率的方法。

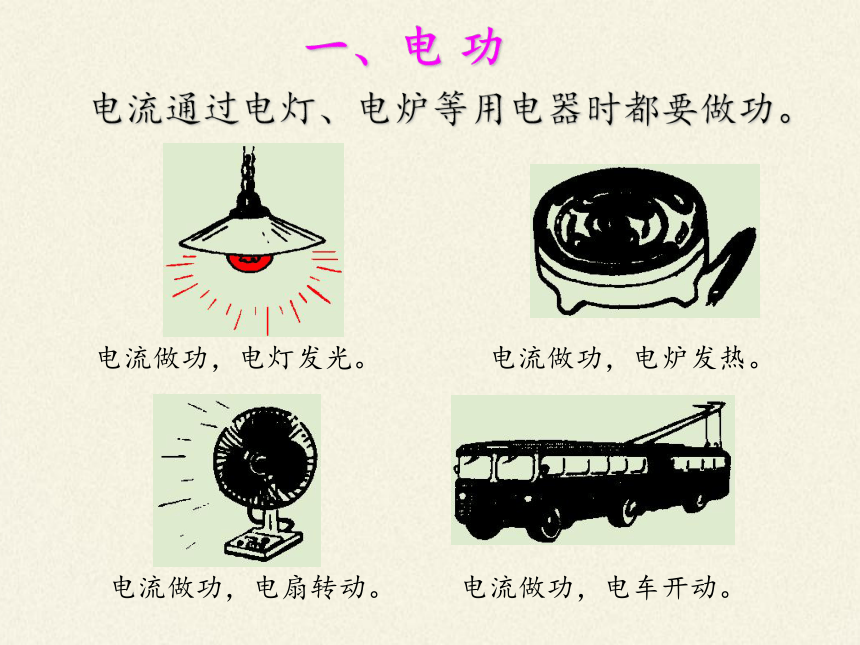

一、电 功
电流通过电灯、电炉等用电器时都要做功。
电流做功，电灯发光。
电流做功，电炉发热。
电流做功，电扇转动。
电流做功，电车开动。

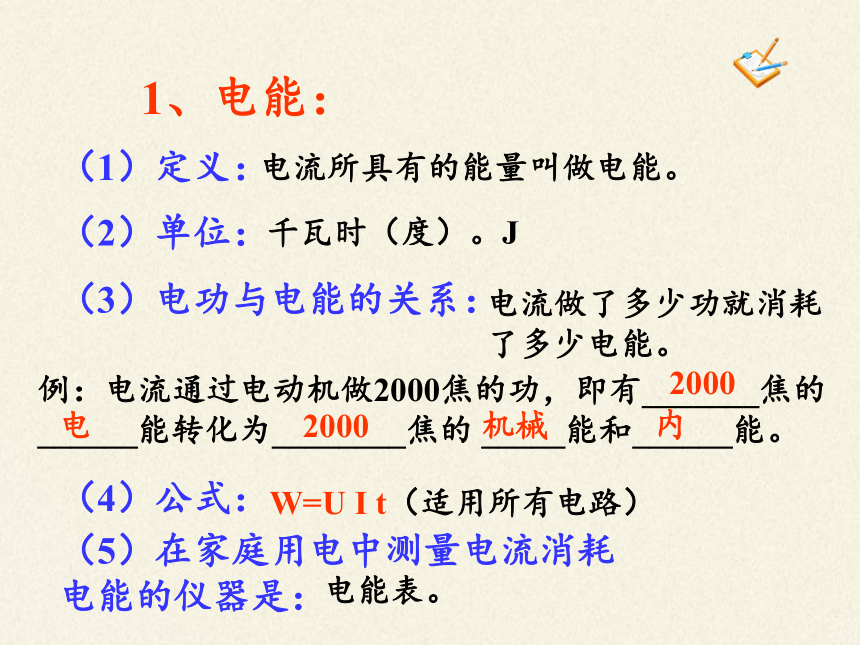

1、电能：
（1）定义：
电流所具有的能量叫做电能。
（2）单位：
千瓦时（度）。J
（3）电功与电能的关系：
电流做了多少功就消耗
了多少电能。
例：电流通过电动机做2000焦的功，即有_______焦的______能转化为________焦的 _____能和______能。
2000
2000
机械
内
（4）公式：
W=U I t（适用所有电路）
电
（5）在家庭用电中测量电流消耗电能的仪器是：
电能表。
2、电能表：
（2）2500R/KW·h：
电表的表盘每转2500圈，电路中就消耗1度电。
（1）读数：
最后一位是小数。
（3）电能表的记数器上前后两次读数之差，就是这段时间内用电的度数。

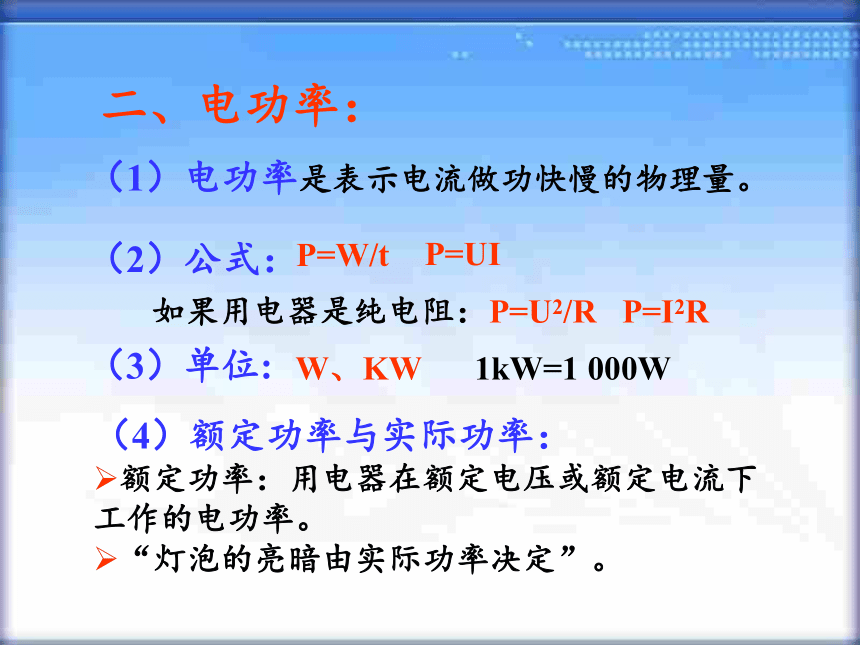

二、电功率：
（1）电功率是表示电流做功快慢的物理量。
（2）公式：
P=W/t
P=UI
如果用电器是纯电阻：
P=U2/R P=I2R
（3）单位:
W、KW
1kW=1 000W
（4）额定功率与实际功率：
额定功率：用电器在额定电压或额定电流下工作的电功率。
“灯泡的亮暗由实际功率决定”。

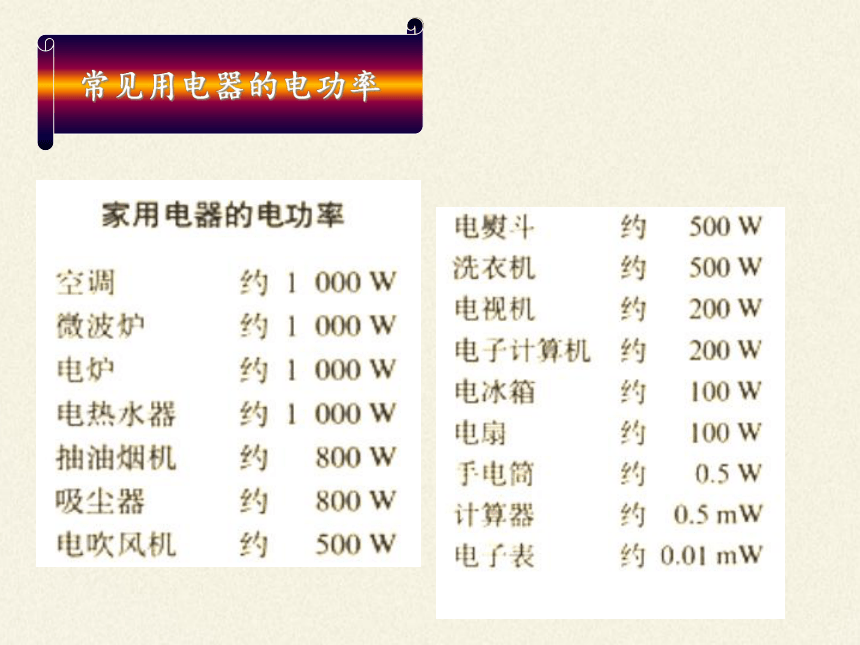

常见用电器的电功率

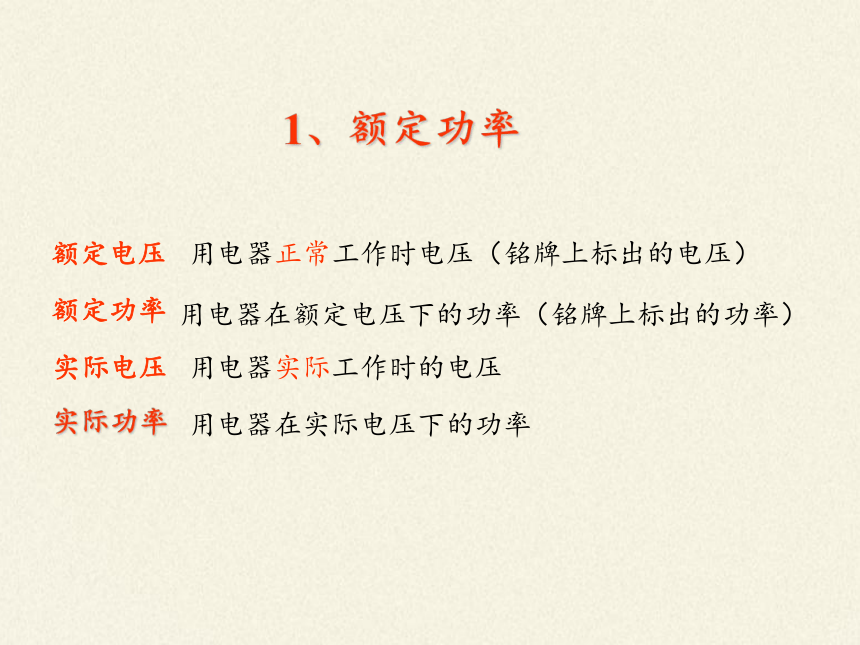

1、额定功率
额定功率
用电器正常工作时电压（铭牌上标出的电压）
用电器在额定电压下的功率（铭牌上标出的功率）
实际电压
用电器实际工作时的电压
实际功率
用电器在实际电压下的功率
额定电压
特点 物理
比较 概念
电功
电功率
概念
意义
公式
单位
测量方法

联系
电流在单位时间内所做的功
电流做功多少
电流做功快慢
W=UIt
P=UI
焦耳 千瓦时
瓦特 千瓦
用电能表直接测量
用伏安法间接测量
W=P t
电流所做的功

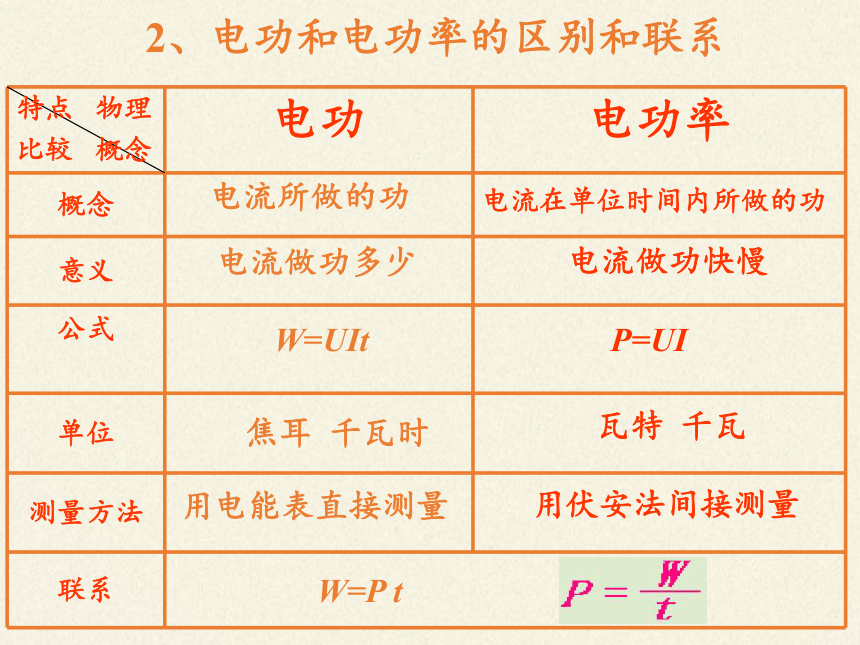

2、电功和电功率的区别和联系
小明同学刚学完电功、电功率知识，有一天回到家中发现有几只灯泡。其中一只标有“220V,40W”字样，由此他想到以下问题：
问题1：灯泡上面的“220V,40W”表示什么意思？
答： “220V”表示这只灯泡的额定电压是220伏；
“40W”表示这只灯泡的额定功率是40瓦。

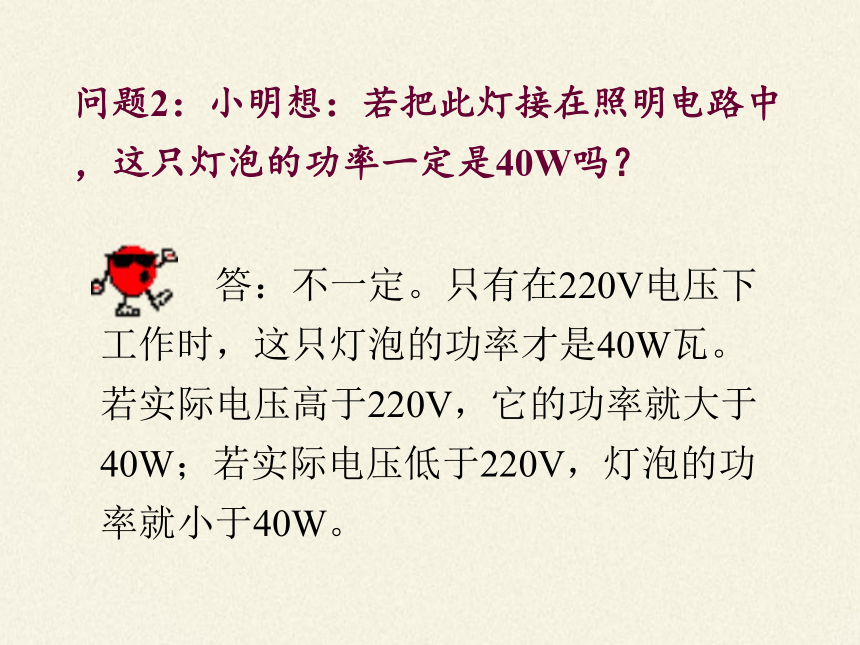

问题2：小明想：若把此灯接在照明电路中，这只灯泡的功率一定是40W吗？
　　　答：不一定。只有在220V电压下工作时，这只灯泡的功率才是40W瓦。若实际电压高于220V，它的功率就大于40W；若实际电压低于220V，灯泡的功率就小于40W。
运用公式直接计算
3、计算电功率
电阻将从电源获得的能量全部转变成内能，
这种电路就叫做纯电阻电路 。
问题3：此灯正常工作时，灯丝电阻多大？
解：由P=UI 和
得：
那么

问题4:求出“220V 40W”的灯泡接在110伏电压下的实际功率。
问题5：小明同学又想，如果把此灯接在380伏的电路上，会发生什么现象？
答：根据　　　　
有
　由于P实远大于P额 ，所以灯丝很快被损坏。　
问题6：要在此电压（380伏）下仍然使灯正常工作，你有什么办法？
方法：给此灯串联一个电 阻，如右图：
“220V,40W”
R/
U=380V
解: 而电路中的电流
　 所以
那么串联电阻应满足什么条件？
R/两端电压U/＝U总－U额＝380V-220V＝160V
　
4、电功率与电阻的关系：
（不同用电器比较 ）
（1）并联电路
P1
P2
=
R2
R1
电阻消耗的电功率与电阻成反比
并联电路消耗的总功率等于各电阻消耗功率之和。
P并 = P1 + P2
（2）串联电路：
P1
P2
=
R1
R2
电阻消耗的电功率与电阻成正比
P串 = P1 + P2
串联电路消耗的总功率等于各电阻
消耗功率之和。
原理：
电路图
P = UI
三、实验：测定小灯泡的功率(U额 = 2.5V )
A
V
三、实验：伏安法测定小灯泡的功率(U额 = 2.5V )
请分析出现以下几种情况的原因
1、连接电路时开关应 断开
2、闭合开关前，滑动变阻器的滑片应移到最大阻值处位置
3、电表接线柱要正进负出
4、正确选择电表的量程。在未知时要采用试触。如果超量程更换大量程的电表。
实验前要注意的细节
测量数据如下表，实验数据的处理：
2.5
0.3
0.75
3
0.35
1.05
2
0.24
0.48
正常
较亮
较暗
三、实验：伏安法测定小灯泡的功率(U额 = 2.5V )
灯泡的亮暗由实际功率决定
例1（丹东）在“测量小灯泡的电功率”实验中，小灯泡标有“2.5V”字样，
电源由两节新干电池组成，灯泡电阻约为10Ω，滑动变阻器标有“20Ω 1A”字样。
（1）实验过程中，当灯泡两端电压为2.5V时，电流表的指针位置如图所示，则电流表的示数为?????????? A。
实验次数
灯泡两端的
电压/V
通过灯泡的
电流/A
灯泡的亮度
灯泡的功率
/W
灯泡的平均
功率/w
1
3
0.28
较亮
0.84
?
2
2.5
?
正常发光
?
3
2
0.22
较暗
0.44
（2）本实验测得小灯泡的额定功率为??????? W。
（3）通过分析表格中数据以及实验现象可知，灯泡的亮度是由???????????? 决定的。
（4）小芳设计的表格中有一处不妥，请帮助她指出来???????????? ????????????。
0.22
0.55
实际功率
不必设置求平均功率，因为小灯泡的电阻随温度变化，求平均功率没意义
例2．（莱芜）在“测定小灯泡电功率”的实验中，小灯泡的额定电压是2.5V，滑动变阻器上标有“10Ω　2A”字样，小灯泡的电阻接近10Ω。
当闭合电路的开关时，若出现以下不正常现象（见下表），请从下列选项中选择可能的原因填入表中（只需选填选项代号）；
顺序
电路中出现的不正常现象
可能的原因
电灯的亮暗
电流表示数I/A
电压表示数U/V
甲
不亮
0.3
0
?
乙
不亮
0
3
?
丙
很亮
0.29
2.8
?
A．电路中小灯泡断路??????
B．电路中小灯泡短路
C．滑动变阻器连入电路中的电阻太小??　
D．滑动变阻器连入电路中的电阻太大
B
A
C
电功和电功率
定义：
公式：
电功
电流所做的功，用W表示。
国际：焦耳，简称焦，用 J 表示）
W = U I t = P t =U2t/R
单位：
定义：
测定
电功率
电流在单位时间内所做的功，用P表示。
单位
常用单位：千瓦时，用KW·h表示。
换算关系：1KW·h=3.6×106 J
公式：
P=I2R P=U2/R
常用：千瓦，用KW表示。
原理、电路图、器材
用电器的功率
额定功率
实际功率
换算：1KW =1000W
总结
