人教版七年级上册 地理 课件 1.4地形图的判读（23张PPT）

第四节　地形图的判读
1.在等高线地形图上，识别山峰、山脊、山谷，判读坡度的陡缓，估算海拔与相对高度。
2.在地形图上识别五种主要的地形类型。
教学目标
第一章 地球和地图
1.4 地形图的判读
【主问题1】如何在等高线地形图中判读坡度陡缓？识别山体部位？
1.说出海拔、相对高度、等高线、等深线的概念。
2.等高线疏密与坡度陡缓有什么关系？
3.在等高线地形图中，山峰、山脊、山谷、陡崖的等高线有何特点？
24页-26页第一段

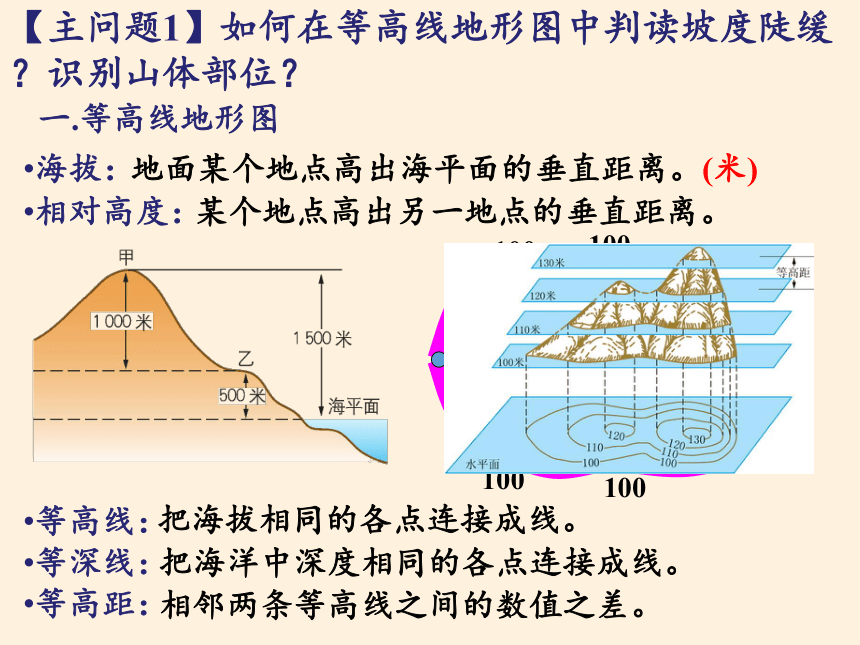

一.等高线地形图
海拔：
相对高度：
等高线：
等深线：
等高距：
地面某个地点高出海平面的垂直距离。(米)
某个地点高出另一地点的垂直距离。
把海拔相同的各点连接成线。
把海洋中深度相同的各点连接成线。
相邻两条等高线之间的数值之差。
100
100
100
100
100
100
100
200
200
200
200
【主问题1】如何在等高线地形图中判读坡度陡缓？识别山体部位？
山峰A
山峰B
山脚C
山脚D
缓坡
陡坡
等高线分布的疏密与坡度陡缓有什么关系？
结论:坡陡的地方,等高线密集;坡缓的地方,等高线稀疏。
观察与思考

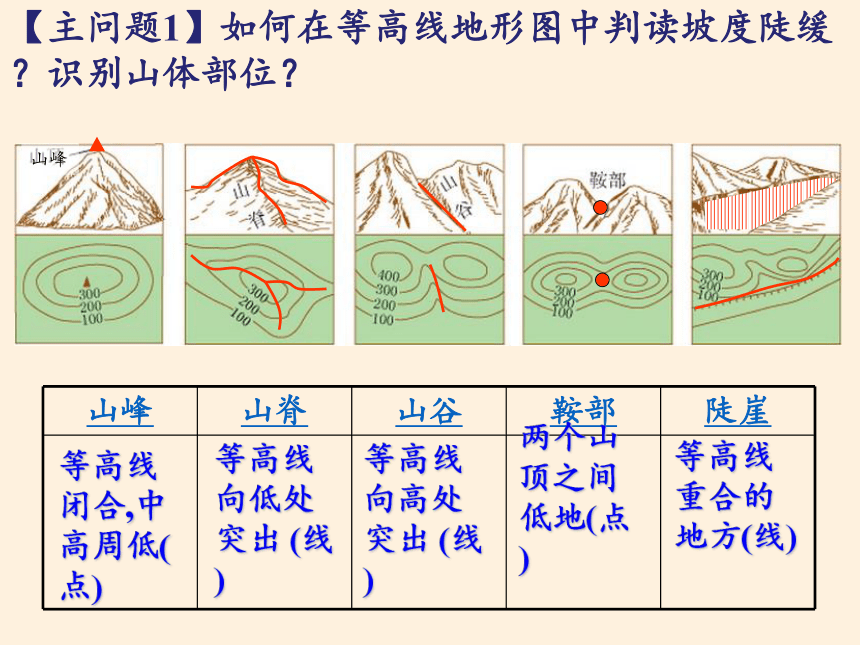

【主问题1】如何在等高线地形图中判读坡度陡缓？识别山体部位？
▲
山峰
山脊
山谷
鞍部
陡崖
等高线闭合,中高周低(点)
等高线向低处突出 (线)
等高线向高处突出 (线)
两个山顶之间低地(点)
等高线重合的地方(线)
山峰

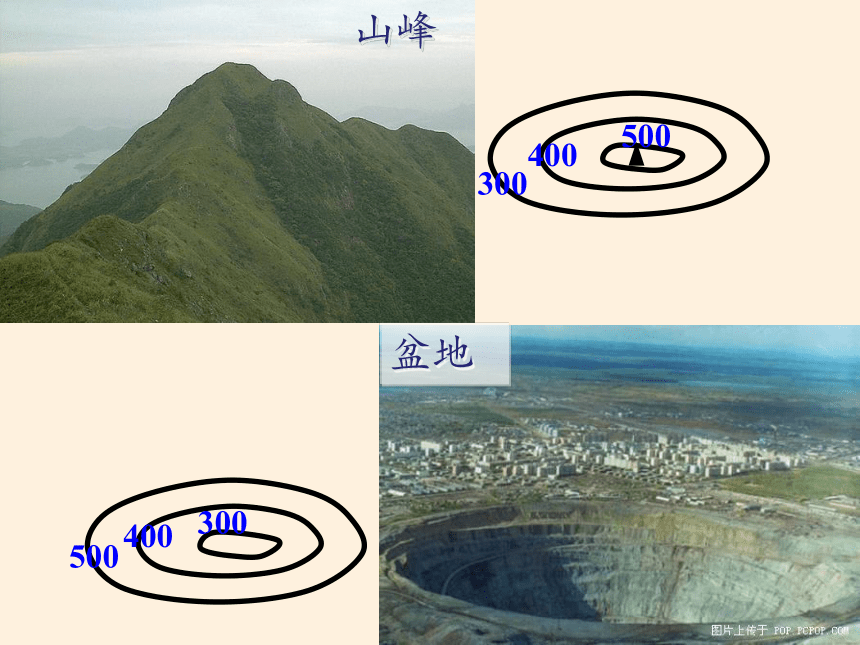

【主问题1】如何在等高线地形图中判读坡度陡缓？识别山体部位？
山 峰
山峰
300
300
400
400
500
500
山峰
盆地
山脊
山谷
陡崖
鞍部
鞍部
如何在等高线地形图上区分山谷和山脊？
提示：根据等高线弯曲方向判断。
山脊
山谷
利用等高线地形图解决实际问题
哪可能有河流？
哪爬山省力？
哪可极限攀岩？
哪视野最开阔？
等高线重叠为陡崖
该处为图中海拔最高点
等高线向高处凸出为山谷
等高线稀疏,坡缓,省力
⑤
③
②
④
①
山峰
山脊
山谷
陡崖
▲
陡坡
【主问题2】如何在分层设色地形图中识别五种地形类型？
1.陆地表面的地形类型有哪五种？
2.各地形类型的特点是什么？
26页-28页
【主问题3】地形剖面图的优点是什么？
二.分层设色地形图
高原
平原
地形类型(5类):山地、丘陵、平原、高原、盆地
山地
丘陵
盆地
山地
丘陵
【主问题2】如何在分层设色地形图中识别五种地形类型？
阅读世界地形图,体会五种地形的不同表现形式
棕山、蓝水、绿平原
亚马孙平原
太 平 洋
科
迪
勒
拉
山
系
青藏高原
【主问题3】地形剖面图的优点是什么？
三. 地形剖面图
第一步：描点。 第二步：连成平滑曲线
西
东
1.4 地形图的阅读
1.等高线地形图
2.分层设色地形图
1.读出海拔,高差
坡度陡缓
2.识别山体部位5
3.解决实际问题
1.识别五种地形类型(山地、丘陵、平原、高原、盆地)
1.绘制地形剖面图
2.读出海拔,高差
地势高低
3.地形剖面图
(1)图中字母所代表的地形名称：虚线A______________；
虚线F______________；B_______________；
C______________；D______________；E____________。
(2)G地的海拔为________米。
(3)若D地海拔为420米，则D与G地的相对高度约为________米。
山脊
山谷
盆地
陡崖
山峰
鞍部
200
200米
220
练习
