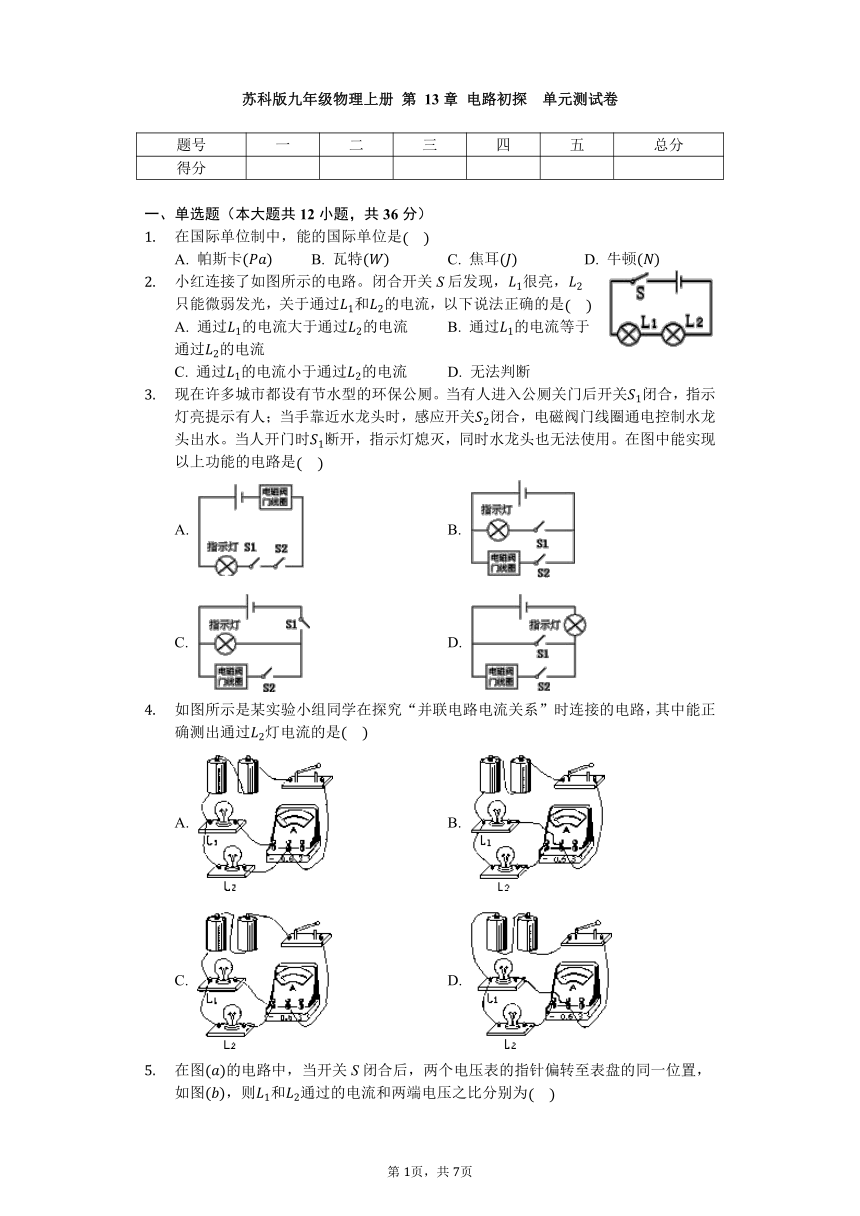

苏科版九年级物理上册 第13章 电路初探 单元测试卷（无答案）

苏科版九年级物理上册
第
13章
电路初探
单元测试卷
题号
一
二
三
四
五
总分
得分
一、单选题（本大题共12小题，共36分）
在国际单位制中，能的国际单位是
A.
帕斯卡
B.
瓦特
C.
焦耳
D.
牛顿
小红连接了如图所示的电路。闭合开关S后发现，很亮，只能微弱发光，关于通过和的电流，以下说法正确的是
A.
通过的电流大于通过的电流
B.
通过的电流等于通过的电流
C.
通过的电流小于通过的电流
D.
无法判断
现在许多城市都设有节水型的环保公厕。当有人进入公厕关门后开关闭合，指示灯亮提示有人；当手靠近水龙头时，感应开关闭合，电磁阀门线圈通电控制水龙头出水。当人开门时断开，指示灯熄灭，同时水龙头也无法使用。在图中能实现以上功能的电路是
A.
B.
C.
D.
如图所示是某实验小组同学在探究“并联电路电流关系”时连接的电路，其中能正确测出通过灯电流的是????
A.
B.
C.
D.

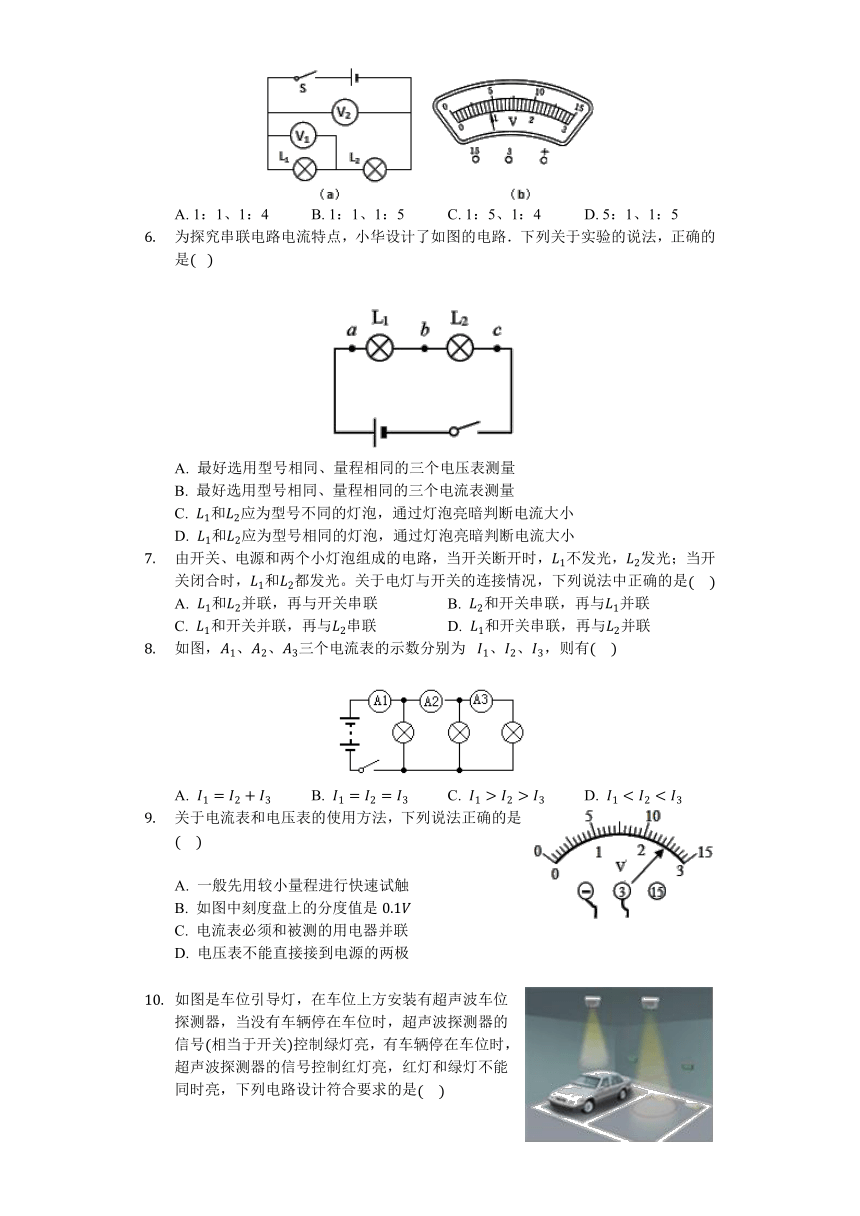

在图的电路中，当开关S闭合后，两个电压表的指针偏转至表盘的同一位置，如图，则和通过的电流和两端电压之比分别为
A.
1：1、1：4
B.
1：1、1：5
C.
1：5、1：4
D.
5：1、1：5
为探究串联电路电流特点，小华设计了如图的电路．下列关于实验的说法，正确的是?
A.
最好选用型号相同、量程相同的三个电压表测量
B.
最好选用型号相同、量程相同的三个电流表测量
C.
和应为型号不同的灯泡，通过灯泡亮暗判断电流大小
D.
和应为型号相同的灯泡，通过灯泡亮暗判断电流大小
由开关、电源和两个小灯泡组成的电路，当开关断开时，不发光，发光；当开关闭合时，和都发光。关于电灯与开关的连接情况，下列说法中正确的是
A.
和并联，再与开关串联
B.
和开关串联，再与并联
C.
和开关并联，再与串联
D.
和开关串联，再与并联
如图，、、三个电流表的示数分别为?
、、，则有??
A.
B.
C.
D.
关于电流表和电压表的使用方法，下列说法正确的是
A.
一般先用较小量程进行快速试触
B.
如图中刻度盘上的分度值是
C.
电流表必须和被测的用电器并联
D.
电压表不能直接接到电源的两极

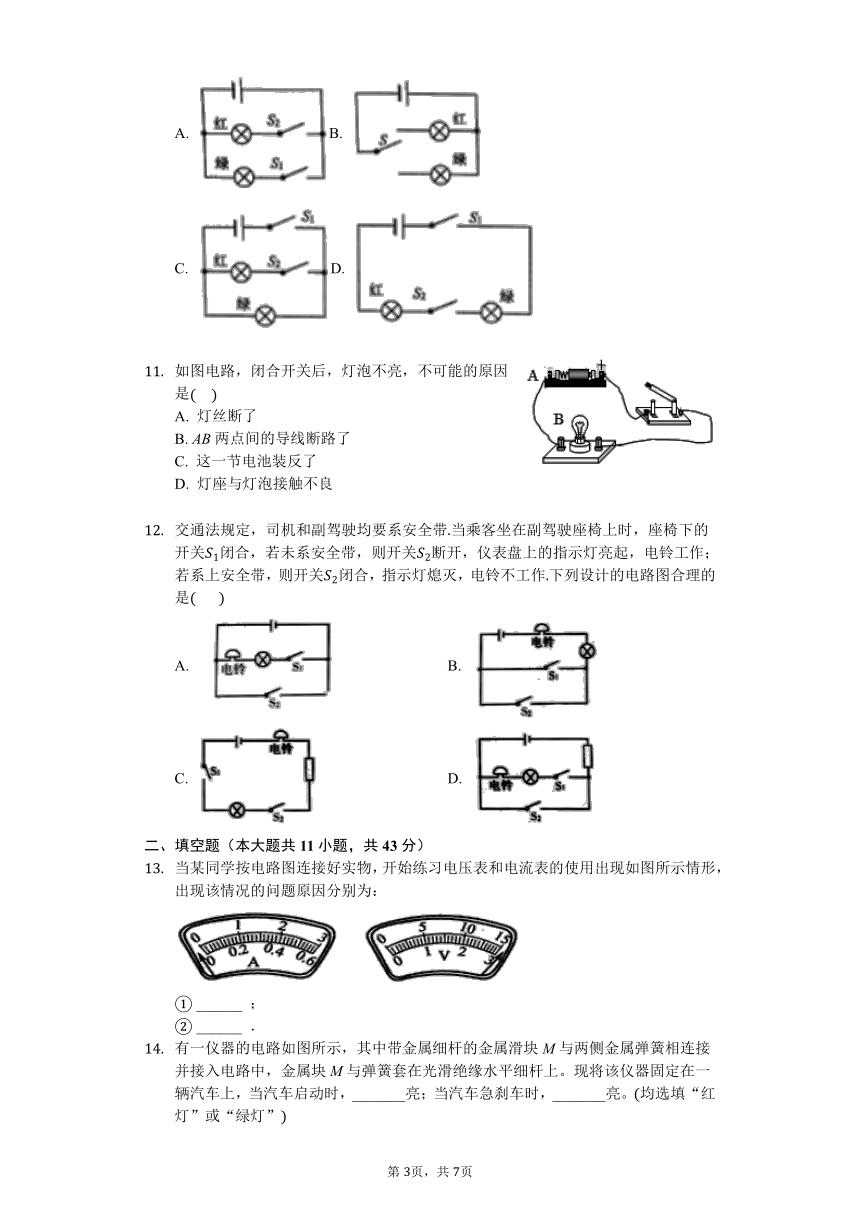

如图是车位引导灯，在车位上方安装有超声波车位探测器，当没有车辆停在车位时，超声波探测器的信号相当于开关控制绿灯亮，有车辆停在车位时，超声波探测器的信号控制红灯亮，红灯和绿灯不能同时亮，下列电路设计符合要求的是
A.
B.
C.
D.
如图电路，闭合开关后，灯泡不亮，不可能的原因是
A.
灯丝断了
B.
AB两点间的导线断路了
C.
这一节电池装反了
D.
灯座与灯泡接触不良
交通法规定，司机和副驾驶均要系安全带当乘客坐在副驾驶座椅上时，座椅下的开关闭合，若未系安全带，则开关断开，仪表盘上的指示灯亮起，电铃工作；若系上安全带，则开关闭合，指示灯熄灭，电铃不工作下列设计的电路图合理的是????
A.
B.
C.
D.
二、填空题（本大题共11小题，共43分）
当某同学按电路图连接好实物，开始练习电压表和电流表的使用出现如图所示情形，出现该情况的问题原因分别为：
______
；
______
．
有一仪器的电路如图所示，其中带金属细杆的金属滑块M与两侧金属弹簧相连接并接入电路中，金属块M与弹簧套在光滑绝缘水平细杆上。现将该仪器固定在一辆汽车上，当汽车启动时，_______亮；当汽车急刹车时，_______亮。均选填“红灯”或“绿灯”
如图是某实验电路的一部分，电流表的示数为____A，若通过导线ab电流为，经分析通过导线cd的电流最大为____A，此时方向为____“从c到d”或“从d到c”。
小敏和小华在探究电路的连接时，在如图所示的电路中，小明告诉小华此时如果闭合开关会造成电路
_____
，如果想让灯泡发光，小敏告诉小华可以将导线_______拆除，将、组成串联电路或将导线c______________，将、组成并联电路。
如图所示某同学测得电路中的电流，通过灯的电流是______。
决定电阻大小的因素有材料、______、______；若电视机的工作电流为400mA，电冰箱的工作电流为800mA，干路电线允许通过的最大电流为2A，则通过计算可知这两个用电器______填“能”或“不能”同时工作。
如图是一双量程的电压表的刻度盘．当使用较小量程时，图中指针位置的示数为______
V；当使用较大量程时，图中指针位置的示数为______
某同学用有两个量程的电压表和测两节干电池串联组成的电池组电压，记录是他出现错误的原因是______，实际电压应是______。
在如图所示的电路中，电源电压保持不变，闭合电键S电路正常工作，一段时间后，发现电路中只有一个电表的示数变大，故障发生在电阻、上，其他元件仍保持完好，请写出示数变大的电表以及对应的故障。______
今年校庆时，校园内的小树上挂着成串的小彩灯，小亮同学原以为这些小彩灯是串联的，但发现其中一盏灯的灯丝断了，其余灯仍然亮着，由此小亮推断，彩灯的电路并非纯粹的串联电路。经请教物理老师得知：每个彩灯的内部结构如图B所示，灯丝引线上均绕有金属电阻丝R，R上有一层绝缘物质，当彩灯发光时，R相当于断路。当灯丝断开后，R上的绝缘物质被击穿，形成通路，电流通过R流向下一个彩灯，这样其余彩灯仍能发光。仔细阅读上面的文字信息，回答下列问题：
?
当彩灯的灯丝没有烧断时，金属电阻丝R与灯丝并联，灯丝却没被短路的原因是______。
当一个彩灯的灯丝被烧断时，其余彩灯仍能发光的原因是______。
如图为某定时炸弹的引爆电路工作原理图，当起爆器中有电流通过时就会引爆炸弹。定时器时钟被安装在b导线上，在定时阶段，该导线是接通的，起爆器由于_______而不会引爆炸弹；排爆人员在排爆时应切断导线______选填“a”或“b”才能够阻止起爆器到达设定时间时引爆炸弹。
三、作图题（本大题共1小题，共3分）
家用电冰箱的压缩机由一个温控开关自动控制，冷藏室中的照明灯由电冰箱门控制．请在虚线框内画出家用电冰箱的电路简图．
四、实验探究题（本大题共1小题，共3分）
小欣同学在做“探究串联电路中电压的规律”实验时，连接了如图所示的电路，闭合开关后，发现两灯均不亮．小欣同学用电压表检查该电路的故障，测量结果如表格所示．若电路中仅有一处发生故障，根据表中数据可知，发生故障的电路元件为______
选填“”、“”或“S”，该故障为______
选填“短路”或“断路”粗心的小欣同学忘了记录当电压表接在AC两点时的数据，你认为电压表接AC两点时的测量结果为______
位置
AB
BC
CD
AC
AD
电压
3
0
0
3
五、计算题（本大题共3小题，共15分）
如图所示为飞机机翼的图示，飞机在飞行时上表面空气流速比下表面快．请在图中画出机翼上下表面的压力的示意图．
为了探究串联电路中用电器两端的电压和电源两端电压的关系，请你：
画出实验电路图；
设计一个记录实验数据的表格；
使用电压表做此实验需要注意哪些问题？请列举出两条即可．
如图所示电路，电流表示数为，示数为，求
通过的电流是多大？
通过的电流是多大？
