(共30张PPT)
高二物理选修3-1
第二章恒定电流
第9节实验：练习使用多用电表

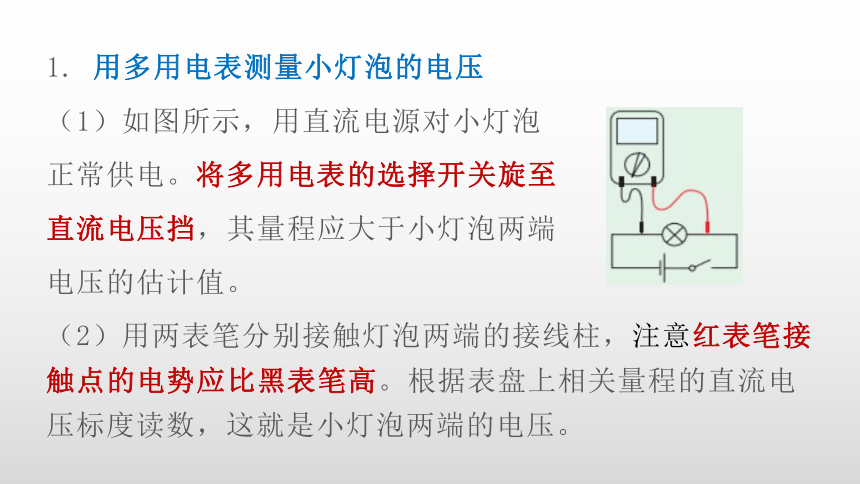

1.
用多用电表测量小灯泡的电压
（1）如图所示，用直流电源对小灯泡
正常供电。将多用电表的选择开关旋至
直流电压挡，其量程应大于小灯泡两端
电压的估计值。
（2）用两表笔分别接触灯泡两端的接线柱，注意红表笔接触点的电势应比黑表笔高。根据表盘上相关量程的直流电压标度读数，这就是小灯泡两端的电压。
2.

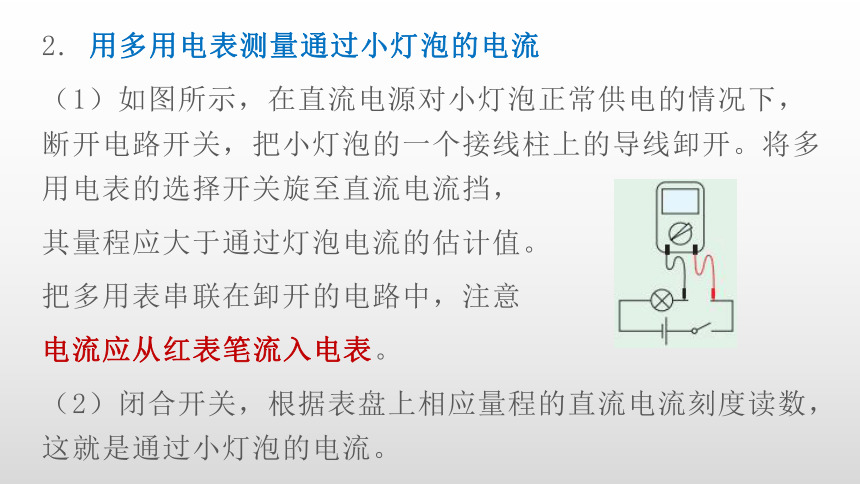

用多用电表测量通过小灯泡的电流
（1）如图所示，在直流电源对小灯泡正常供电的情况下，断开电路开关，把小灯泡的一个接线柱上的导线卸开。将多用电表的选择开关旋至直流电流挡，
其量程应大于通过灯泡电流的估计值。
把多用表串联在卸开的电路中，注意
电流应从红表笔流入电表。
（2）闭合开关，根据表盘上相应量程的直流电流刻度读数，这就是通过小灯泡的电流。

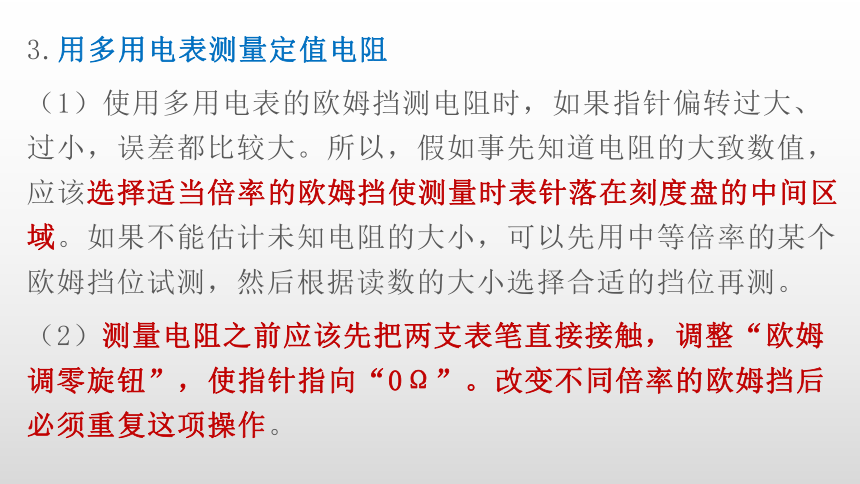

3.用多用电表测量定值电阻
（1）使用多用电表的欧姆挡测电阻时，如果指针偏转过大、过小，误差都比较大。所以，假如事先知道电阻的大致数值，应该选择适当倍率的欧姆挡使测量时表针落在刻度盘的中间区域。如果不能估计未知电阻的大小，可以先用中等倍率的某个欧姆挡位试测，然后根据读数的大小选择合适的挡位再测。
（2）测量电阻之前应该先把两支表笔直接接触，调整“欧姆调零旋钮”，使指针指向“0Ω”。改变不同倍率的欧姆挡后必须重复这项操作。
4.

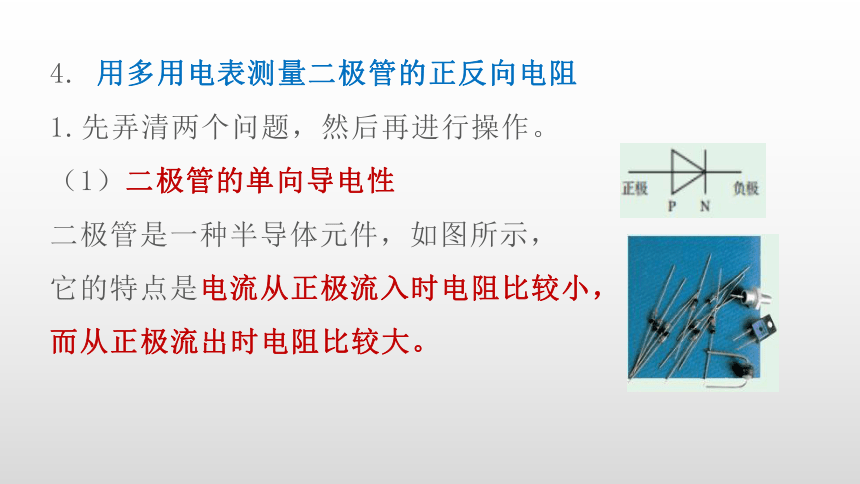

用多用电表测量二极管的正反向电阻
1.先弄清两个问题，然后再进行操作。
（1）二极管的单向导电性
二极管是一种半导体元件，如图所示，
它的特点是电流从正极流入时电阻比较小，
而从正极流出时电阻比较大。

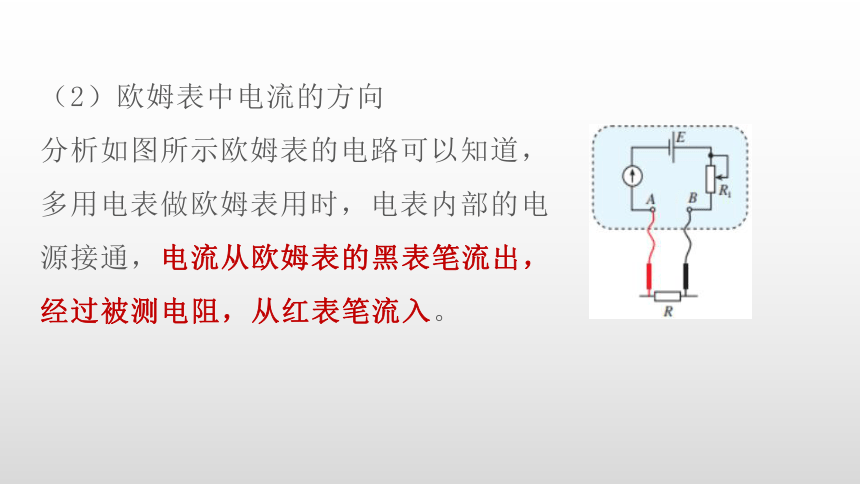

（2）欧姆表中电流的方向
分析如图所示欧姆表的电路可以知道，
多用电表做欧姆表用时，电表内部的电
源接通，电流从欧姆表的黑表笔流出，
经过被测电阻，从红表笔流入。

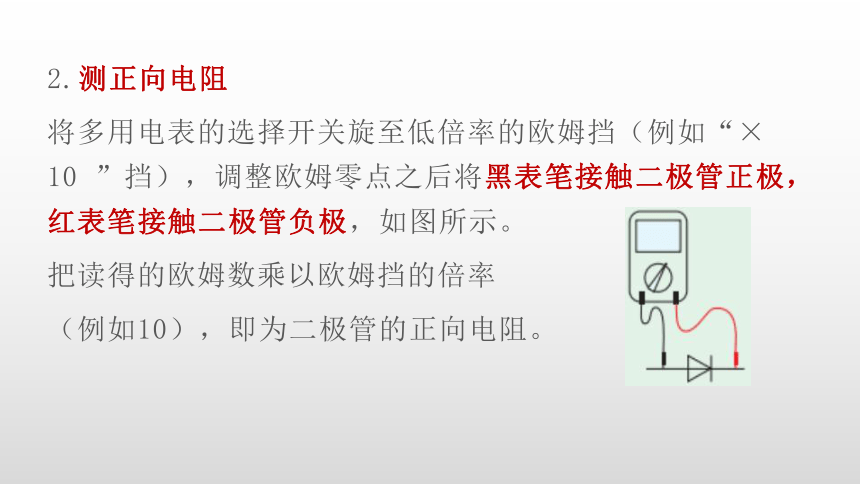

2.测正向电阻
将多用电表的选择开关旋至低倍率的欧姆挡（例如“×
10
”挡），调整欧姆零点之后将黑表笔接触二极管正极，红表笔接触二极管负极，如图所示。
把读得的欧姆数乘以欧姆挡的倍率
（例如10），即为二极管的正向电阻。
3.测反向电阻
将多用电表的选择开关旋至高倍率的欧姆挡（例如“×
100”），再次调整欧姆零点，然后将黑表笔接触二极管的负极，红表笔接触二极管的正极，
如图所示。把读得的欧姆数乘以欧
姆挡的倍率（例如100），
即为二极管反向电阻。
思考与讨论
如图所示，多用电表的选择开关没有“OFF”挡。两位同学用过多用电表以后，
分别把选择开关放在
图甲、乙所示的位置。
你认为谁的习惯比较好？

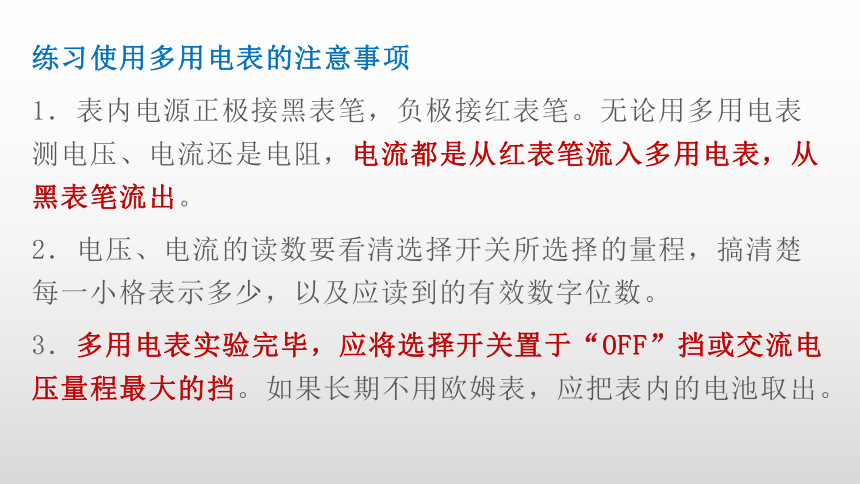

练习使用多用电表的注意事项
1．表内电源正极接黑表笔，负极接红表笔。无论用多用电表测电压、电流还是电阻，电流都是从红表笔流入多用电表，从黑表笔流出。
2．电压、电流的读数要看清选择开关所选择的量程，搞清楚每一小格表示多少，以及应读到的有效数字位数。
3．多用电表实验完毕，应将选择开关置于“OFF”挡或交流电压量程最大的挡。如果长期不用欧姆表，应把表内的电池取出。

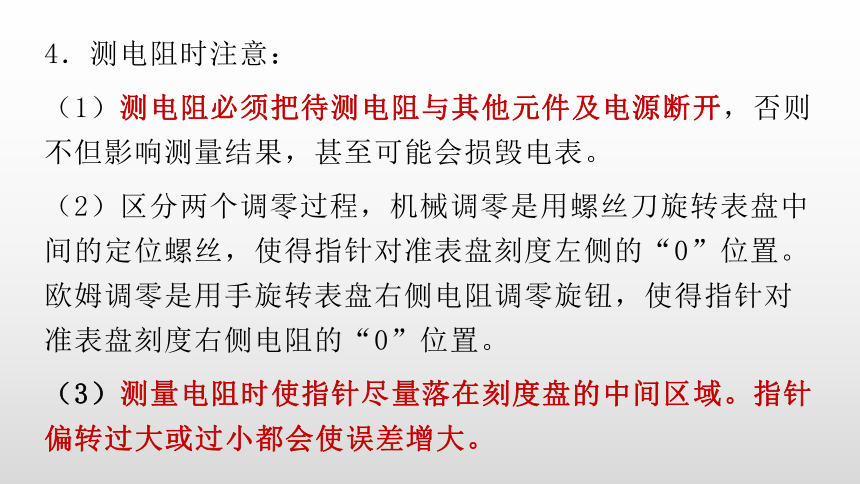

4．测电阻时注意：
（1）测电阻必须把待测电阻与其他元件及电源断开，否则不但影响测量结果，甚至可能会损毁电表。
（2）区分两个调零过程，机械调零是用螺丝刀旋转表盘中间的定位螺丝，使得指针对准表盘刻度左侧的“0”位置。欧姆调零是用手旋转表盘右侧电阻调零旋钮，使得指针对准表盘刻度右侧电阻的“0”位置。
（3）测量电阻时使指针尽量落在刻度盘的中间区域。指针偏转过大或过小都会使误差增大。

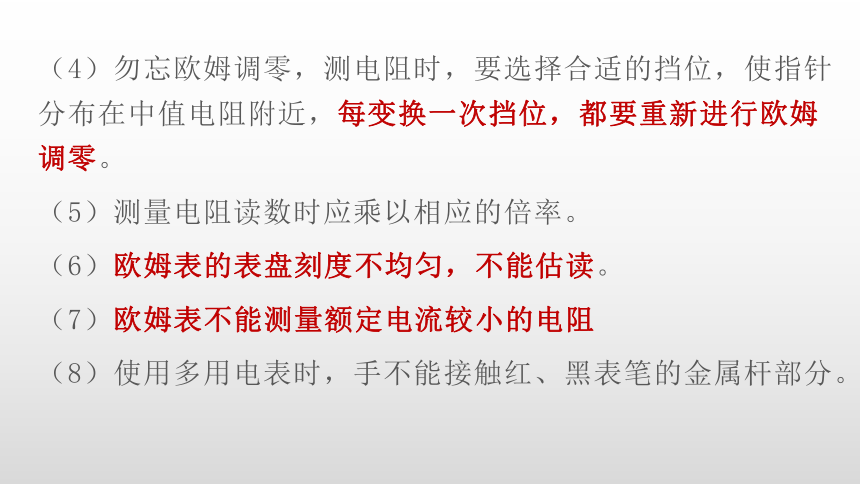

（4）勿忘欧姆调零，测电阻时，要选择合适的挡位，使指针分布在中值电阻附近，每变换一次挡位，都要重新进行欧姆调零。
（5）测量电阻读数时应乘以相应的倍率。
（6）欧姆表的表盘刻度不均匀，不能估读。
（7）欧姆表不能测量额定电流较小的电阻
（8）使用多用电表时，手不能接触红、黑表笔的金属杆部分。
【课堂训练】
1.对于多用电表的使用，下列说法正确的是（
）
A．在粗略测定电池电动势时，可用直流电压挡直接测量B．在粗略测定电池内阻时，可用欧姆挡直接测量
C．做电流表使用时与待测电路串联
D．做电压表使用时与待测电路并联
ACD
2.某同学用多用电表做实验。调整欧姆零点后，用“×10”档测量一个电阻的阻值，发现表针偏转角度很小，那么正确的判断和做法是（ ）
A．这个电阻值比较大
B．这个电阻值大小无法判断
C．为了把电阻值测得更准确些，应换用“×1”档，重新调整欧姆零点后测量
D．为了把电阻值测得更准确些，应换用“×100”档，重新调整欧姆零点后测量
AD
3.在使用多用电表测电阻时，以下说法中正确的是（
）
A．每换一次档位，都必须重新进行机械调零
B．使用前须检查指针是否停在“Ω”刻线的“∞”处
C．测量完毕应将选择开关置于“OFF或交流电压最大档
D．测量时，若指针偏角较小，应换倍率较小的档位来测
BC
4.用多用电表测电阻时，下列操作中正确的是（ ）
A．测量前检查表针是否指在左端的“0”位置，如不在则要进行机械调零
B．用“×1”欧姆挡，若指针恰好在刻度30～50的正中间，则待测电阻为40Ω
C．用“×1k”挡，若指针读数太小，应换成“×100”挡
D．每次换挡后都要重新欧姆调零
ACD
5.一位同学利用一个中值电阻为30Ω的欧姆表测量电阻R1（约25Ω）和R2（约3000Ω），下面是他的主要操作步骤：
A、将两个表笔短接，电阻调零。B、将两个表笔分别与待测电阻R1的两端接触，读数并乘相应的倍数。C、将两个表笔分别与待测电阻R2的两端接触，读数并乘相应的倍数。D、将旋钮转到×100挡。E、将旋钮转到×1挡。F、将旋钮转到OFF挡。G、机械调零。
请你排列出正确的顺序 （如有必要，可以重复某些步骤）
GEABDACF
6.如图所示为一已进行欧姆调零的欧姆表，用该欧姆表测一电阻R的阻值时，指针偏转至满刻度的2/3处。现用该欧姆表测一未知电阻的阻值，指针偏转到满刻度的1/3处，可知该电阻的阻值为（ ）
A．2R
B．4R
C．6R
D．8R
B
7.如图所示为多用表欧姆挡的原理示意图，其中电流表的满偏电流为Ig=300μA，内阻rg＝100Ω，调零电阻的最大值R＝50kΩ，串联的固定电阻R0＝50Ω，电池电动势E＝1.5V，用它测量电阻Rx，能准确测量的阻值范围是（ ）
A．3kΩ～8KΩ
B．300Ω～800Ω
C．30Ω～80Ω
D．30kΩ～80kΩ
A
8.用多用电表进行了几次测量，指针分别处于a和b的位置，如图所示。若多用电表的选择开关处于下面表格中所指的挡位，a和b的相应读数是多少？请填在表格中。
指针位置
选择开关所处挡位
读数
a
直流电流100mA
23mA
直流电压2.5V
0.56V
b
电阻×100
900Ω
9.如图所示，图（a）为某同学组装完成的简易多用电表的电路图。图中E是电池，R1、R2、R3、R4和R5是固定电阻，R6是可变电阻。虚线方框内为换档开关，A端和B端分别与两表笔相连。该多用电表有5个档位，5个档位为：直流电压1V档和5V档，直流电流1mA档和2.5mA档，欧姆档为“×100Ω”。
（1）图（a）中的B端与 （填“红”或“黑”）色表笔相连接；
红
（2）关于R6的使用，下列说法正确的是
；
A.使用多用电表前，调整R6使指针指在表盘左端电流“0”位置
B.使用电流挡时，调整R6使指针指在表盘右端电流最大位置
C．使用欧姆挡时，先将两表笔短接，调整R6使电表指针指在表盘右端电阻“0”位置
（3）某次测量时该多用电表指针位置如图（b）所示。若此时B端是与“1”相连的，则多用电表读数为
mA；若此时B端是与“3”相连的，则读数为
kΩ。
C
1.48
1100
10.如图所示，图a为多用电表的示意图，其中S、K、T为三个可调节的部件，现用此电表测量一阻值约2000Ω的定值电阻。测量的某些操作步骤如下：
①调节可调部件____，使电表指针停在__
_位置；
②调节可调部件K，使它的尖端指向______位置；
③将红、黑表笔分别插入“+”、“-”插孔，笔尖相互接触，调节可调部件____，使电表指针指向______
位置。
④将红、黑表笔笔尖分别接触待测电阻器的两端，当指针摆稳后，读出表头的示数（见图b），再乘以可调部件K所指的倍率，得出该电阻的电阻值R=______Ω。
⑤测量完毕，应将调节可调部件K，使它的尖端指向OFF或交流v-500V位置。
S
最左端的0刻度
×100
K
最右端的0刻度
2200
11.关于多用电表的使用，下列说法正确的有（
）
A.甲图是用多用电表直流电压档测量
小灯泡两端的电压，表笔接法正确
B.乙图是用多用电表直流电流档测量
电路中的电流，表笔接法正确
C.丙图中用的是多用电表电阻
档测量二极管的正向电阻
D.丁图中用多用电表电阻档测量的是二极管的正向电阻
ABD
12.某同学想通过一个多用电表的欧姆挡直接测量某电压表（量程为10V）的内阻（大约为几十千欧），该多用电表刻度盘上电阻刻度的中间值为30。
（1）欧姆挡的选择开关拨至
（选填“×1k”或“×100”）挡，先将红、黑表笔短接调零后，选用图中（选填“A”或“B”）方式连接。
（2）如图甲所示，某同学读出欧姆表的读数为
Ω；如图乙所示，电压表的读数为
V，欧姆表电池的电动势为
V。
×1K
A
4×104
5.0
8.75
13.如图所示中的A、B、C为黑箱（即看不见内部电路结构的一个盒子）上的三个接点，两个接点间最多只能接一个电学元件。为探明内部结构，某同学
用多用电表进行了四步测量：
（1）用直流电压挡测量：A、B、C三点间均无电压；
（2）用欧姆挡测量：A、C间正反向电阻完全相同；
（3）用欧姆挡测量：黑表笔接A点、红表笔接B点，有电阻；反接后阻值很大；
（4）用欧姆挡测量：黑表笔接C点、红表笔接B点，有电阻，阻值比第（2）步测得的大；反接后阻值很大。
请判断，黑箱内部有什么元件？
它们是怎样连接的？
