沪粤版九年级上册物理 15.2 认识电功率 课件（16张）

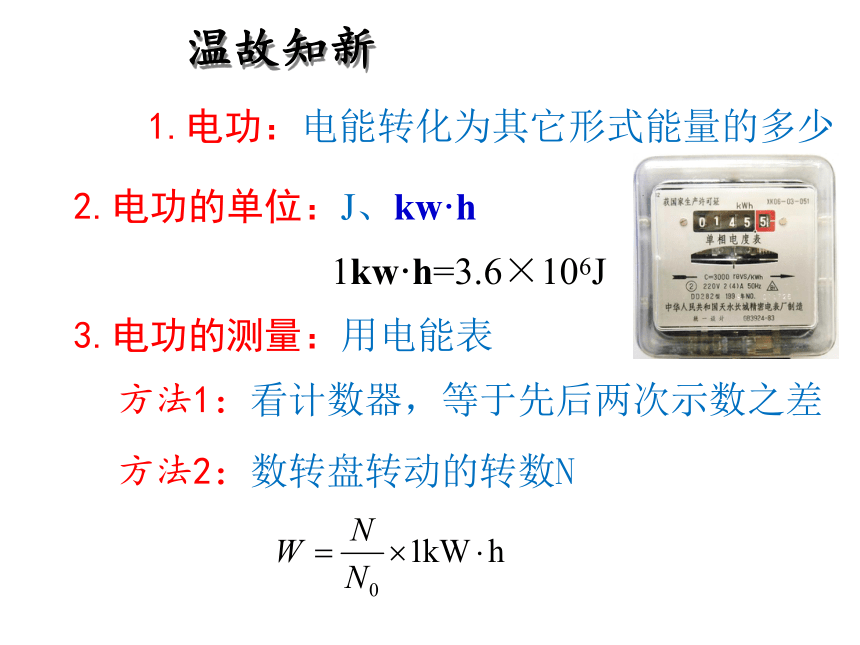

1.电功：电能转化为其它形式能量的多少
2.电功的单位：J、kw·h
1kw·h=3.6×106J
3.电功的测量：用电能表
方法1：看计数器，等于先后两次示数之差
方法2：数转盘转动的转数N
温故知新

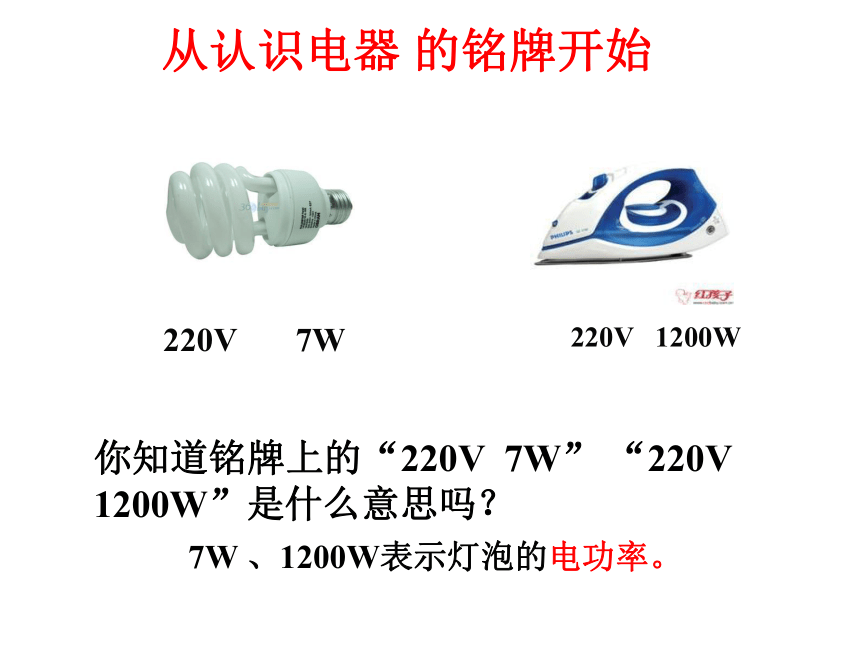

你知道铭牌上的“220V 7W” “220V 1200W”是什么意思吗？
从认识电器 的铭牌开始
220V 7W
220V 1200W
7W 、1200W表示灯泡的电功率。
　　换算关系： 1 kW = 103 W

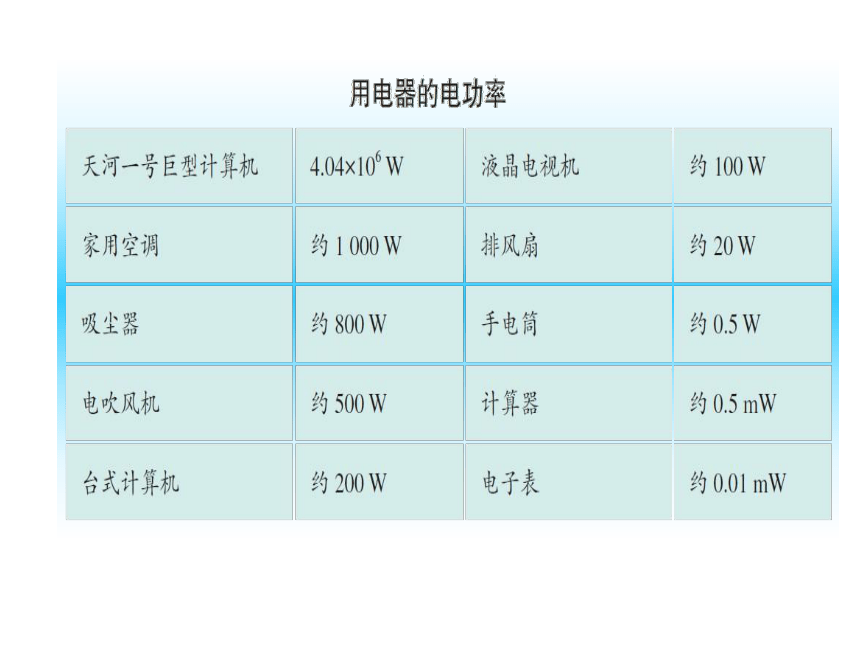

　　各种不同的用电器，电功率一般是不同的，翻看用电器的说明书，我们常常可以看到“电功率”这样的参数。下面是一些用电器的电功率。

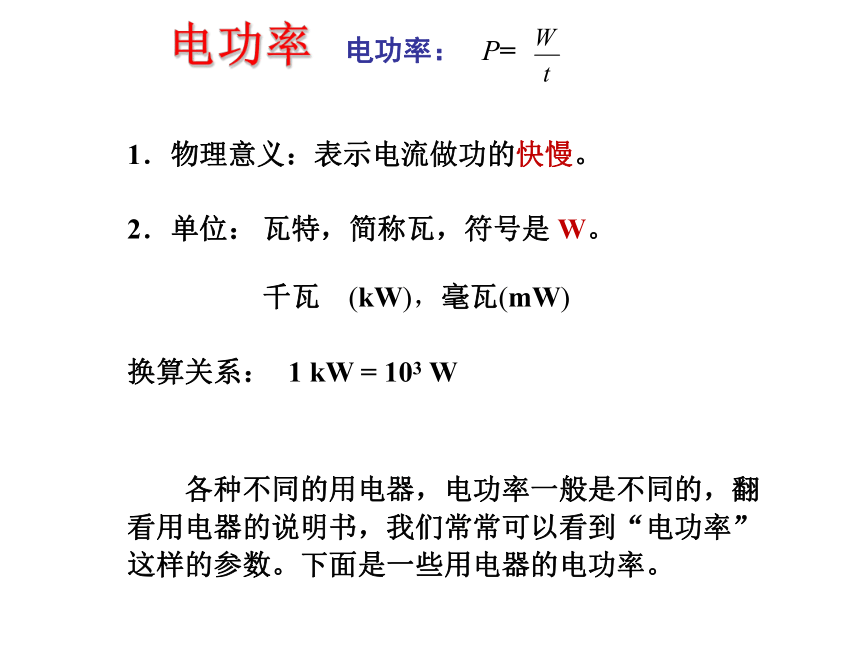

电功率
1．物理意义：表示电流做功的快慢。
2．单位：
瓦特，简称瓦，符号是 W。
千瓦 (kW)，毫瓦(mW)
电功率： P=

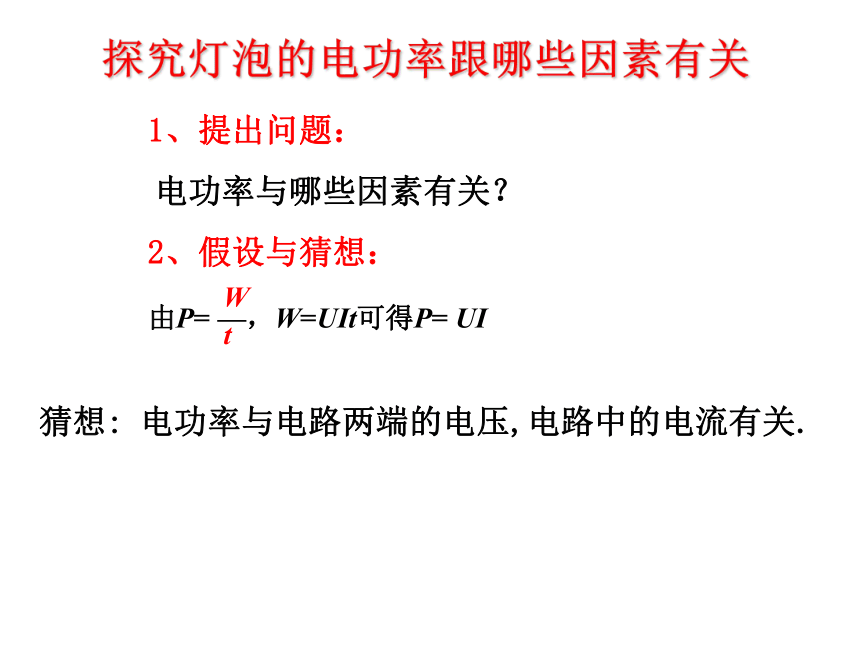

探究灯泡的电功率跟哪些因素有关
1、提出问题：
电功率与哪些因素有关？
2、假设与猜想：
由P= —，W=UIt可得P= UI
W
t
猜想: 电功率与电路两端的电压,电路中的电流有关.

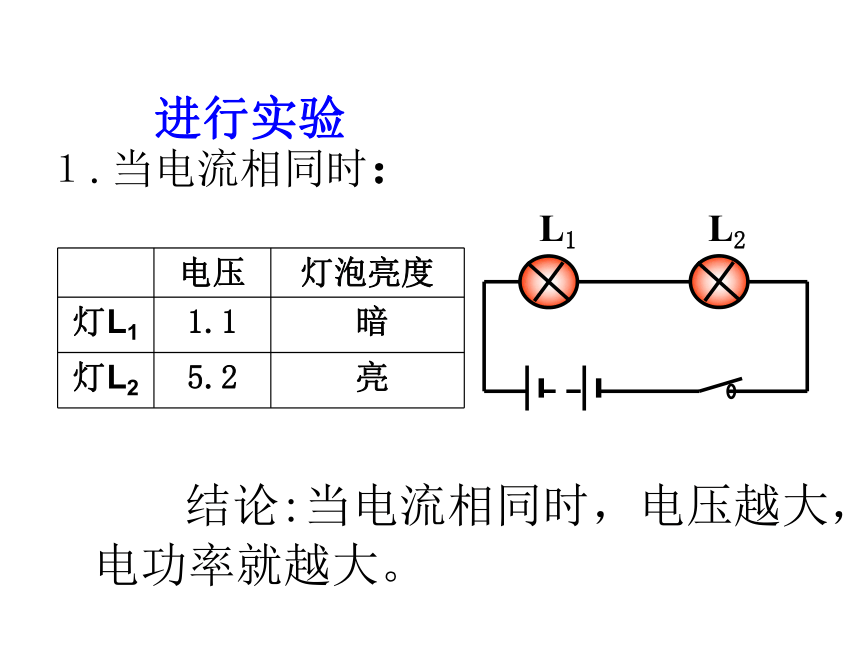

１.当电流相同时：
L2
L1
亮
5.2
灯L2
暗
1.1
灯L1
灯泡亮度
电压
结论:当电流相同时，电压越大，电功率就越大。
进行实验
L1
L2
2.当电压相同时：
暗
0.08
灯L2
亮
0.18
灯L1
灯泡亮度
电流
结论：当电压相同时，电流越大，电功率就越大。
P=UI
实验结论:电功率大小跟通过用电器的电压、电流有关，电压相等时，电流越大电功率就越大；电流相等时，电压越高，电功率就越大。
精确的实验表明：电功率等于电压U跟电流I的乘积。
你能运用欧姆定律将上式变成其他的形式吗？
P
U
R
=
I
=
U2
=
I2
R
=
t
W
决定式
推导式
定义式
只适用于纯电阻电路，如电阻、灯泡、电热器等，对于有电磁感应现象或发生化学变化的电路不适用，如给蓄电池充电，电动机电路等。
1、某实验小组在做“探究串联电路的电压规律”实验时，连好了如图所示的电路，闭合开关S后发现L2正常发光，L1只能微弱发光。以下对于这一现象产生的原因分析中，合理的是（　　　）
A．灯L1发生断路
B．灯L1发生短路
C．由于灯L1的电阻较大，实际功率较小
D．由于灯Ｌ1的电阻较小，其实际功率较小
D
练一练
2、在如图所示的电路中，R1=10Ω ，R2=20Ω ，闭 合开关后，电流表的示数为0.3A．求：
(1)电阻R1两端的电压；(2)通过电阻R2的电流；
(3)电路消耗的总功率．
解（1）U=I1R1=0.3A×10Ω=3V
（2）
=0.15A
（3）I=I1+I2=0.3A+0.15A=0.45A
P=UI=3V×0.45A=1.35W
答：（1）电阻R1两端的电压是3V，（2）通过电阻R2的电流是0.15A，（3）电路消耗的总功率是1.35W。
1.电功率是描述电流做功快慢的物理量。
二、电功率
2.电功率计算公式： P=
3.电功率的单位
主单位瓦特，简称瓦，用符号W表示
其他单位 MW、kW、mW
1.当电流相同时，电压越大，电功率就越大。
当电压相同时，电流越大，电功率就越大。
2.实验表明：P=UI
三、探究小灯泡的功率与哪些因素有关
一、从用电器的铭牌说起
1.公式 、P＝UI、 、P＝I2R的适用条件：
(1)公式 和P＝UI适用于任何电路电功率的计算。
(2)公式 和P＝I2R
只适用于纯电阻电路(如电阻器、电灯、电炉等)。
它们可以由P＝UI和欧姆定律推出：
P＝UI＝(IR)·I＝I2R。
电学知识小结
2．电功率与电阻的关系：
(1)根据公式 ，当电压一定时，电功率与电阻成
反比；当电阻并联时，各电阻两端电压相同，此时各
电阻消耗的电功率与电阻成反比。
(2)根据公式P＝I2R，当电流一定时，电功率与电阻成正
比。电阻串联时，通过各电阻的电流相同，此时各电
阻消耗的电功率与电阻成正比。
2．电功率与电阻的关系：
(1)根据公式 ，当电压一定时，电功率与电阻成
反比；当电阻并联时，各电阻两端电压相同，此时各
电阻消耗的电功率与电阻成反比。
(2)根据公式P＝I2R，当电流一定时，电功率与电阻成正
比。电阻串联时，通过各电阻的电流相同，此时各电
阻消耗的电功率与电阻成正比。
串联电路
并联电路
W＝W1＋W2
W＝W1＋W2
P＝P1＋P2
P＝P1＋P2
3．串、并联电路中电功、电功率的关系。
