高二人教物理选修3—1第2章
恒定电流含答案
人教选修3—1第二章
恒定电流
1、在10
s内通过电解槽某一横截面向右迁移的正离子所带的电荷量为2
C，向左迁移的负离子所带电荷量为3
C，那么电解槽中电流强度大小为( )
A．0.1
A
B．0.2
A
C．0.3
A
D．0.5
A
2、以下说法中正确的是( )
A．在外电路中和电源内部，正电荷都受静电力作用，所以能不断地定向移动形成电流
B．静电力与非静电力都可以使电荷移动，所以本质上都是使电荷的电势能减少
C．在电源内部正电荷能从负极到达正极是因为电源内部只存在非静电力而不存在静电力
D．静电力移动电荷做功电势能减少，非静电力移动电荷做功电势能增加
3、如图所示是某晶体二极管的伏安特性曲线，下列说法正确的是( )
A．加正向电压时，二极管电阻较小，且随着电压的增大而增大
B．加反向电压时，二极管电阻较大，无论加多大电压，电流都很小
C．无论是加正向电压还是加反向电压，电压和电流都不成正比，所以二极管是非线性元件
D．二极管加正向电压时，电流随电压变化是一条直线
4、(双选)两只完全相同的灵敏电流计改装成量程不同的电压表V1、V2，若将两表串联后去测某一线路的电压，则两只表( )
A．读数相同
B．指针偏转的角度相同
C．量程大的电压表读数大
D．量程大的电压表读数小
5、下面是某电热水壶的铭牌，由此可知该电热水壶正常加热1
min产生的热量为( )
电热水壶
型号
SP—356
A
额定电压
220
V
额定功率
1
800
W
额定频率
50
Hz
额定容量
1.5
L
A.1.80×103
J
B．1.10×104
J
C．1.32×104
J
D．1.08×105
J
6、一段长为L、电阻为R的均匀电阻丝，把它拉成3L长的均匀细丝后，再切成等长的三段，则其中每一段电阻丝的阻值为( )
A．3R
B．R
C．
D．
7、如图所示，电源电动势为E，内阻为r。当可变电阻的滑片P向b点移动时，电压表的读数U1与电压表的读数U2的变化情况是( )
A．U1变大，U2变小
B．U1变大，U2变大
C．U1变小，U2变小
D．U1变小，U2变大
8、(双选)下列操作正确的是( )
A．用多用电表测电压时，要将红表笔接高电势点
B．用多用电表测电流时，应将多用电表串联接入电路
C．用多用电表测电阻时，要选择合适挡位，使表头指针偏转角度尽可能大
D．用多用电表测电阻时，待测电阻可以与外电路的电源相连接
9、关于电源的说法不正确的是( )
A．电源外部存在着由正极指向负极的电场，内部存在着由负极指向正极的电场
B．在电源外部电路中，负电荷靠电场力由电源的负极流向正极
C．在电源内部电路中，正电荷靠非静电力由电源的负极流向正极
D．在电池中，靠化学作用使化学能转化为电势能
10、(多选)小灯泡通电后其电流I随所加电压U变化的图线如图所示，P为图线上一点，PN为图线的切线，PQ为U轴的垂线，PM为I轴的垂线，则下列说法中正确的是( )
A．随着所加电压的增大，小灯泡的电阻增大
B．对应P点，小灯泡的电阻为R＝
C．对应P点，小灯泡的电阻为R＝
D．对应P点，小灯泡的功率为图中矩形PQOM所围的面积
11、毫安表的满偏电流是1
mA，内电阻为100
Ω，现有两个定值电阻R1＝200
Ω，R2＝600
Ω，用这两个电阻把毫安表改成量程1
V的电压表，图中正确的是( )
12、如图所示电路中，各灯泡额定电压和额定功率分别是：A灯“10
V 10
W”，B灯“60
V 60
W”，C灯“20
V 20
W”，D灯“20
V 20
W”。在a、b两端加上电压后，四个灯泡都能发光。比较各灯泡消耗功率大小，以下说法正确的是( )
A．PB>PD>PA>PC
B．PB>PA>PD＝PC
C．PB>PD>PC>PA
D．PA>PC>PD>PB
13、已知电子的电荷量为e，质量为m，氢原子的电子在原子核的静电力吸引下做半径为r的匀速圆周运动，则电子运动形成的等效电流大小为多少？
14、小灯泡的伏安特性曲线如图中的AB段(曲线)所示，由图可知，灯丝的电阻因温度的影响改变了多少？
15、某同学利用多用电表做了以下实验：
(1)使用多用电表测电阻，他的主要实验步骤如下：
①把选择开关拨到“×100”的欧姆挡上；
②把表笔插入测试插孔中，先把两表笔相接触，旋转欧姆调零旋钮，使指针指在电阻刻度的零位上；
③把两表笔分别与某一待测电阻的两端相接，发现这时指针偏转角度较小；
④换用“×10”的欧姆挡，随即记下数值；
⑤把表笔从测试笔插孔中拔出后，就把多用电表放回桌上原处，实验完毕。
该同学在测量时已注意到：待测电阻与其他元件和电源断开，不用手碰表笔的金属杆，那么该同学在实验中有哪些操作是错误的？(三个错误)
错误一：______________________________________________
_____________________________________________________；
错误二：______________________________________________
_____________________________________________________；
错误三：______________________________________________
_____________________________________________________。
(2)如图所示为多用电表的表盘，测电阻时，若用的是“×100”量程，这时指针所示被测电阻的阻值应为____________Ω；测直流电流时，用的是“100
mA”的量程，指针所示电流值为________mA；测直流电压时，用的是“50
V”的量程，则指针所示的电压值为________V。
高二人教物理选修3—1第2章
恒定电流含答案
人教选修3—1第二章
恒定电流
1、在10
s内通过电解槽某一横截面向右迁移的正离子所带的电荷量为2
C，向左迁移的负离子所带电荷量为3
C，那么电解槽中电流强度大小为( )
A．0.1
A
B．0.2
A
C．0.3
A
D．0.5
A
D [10
s内通过截面的正离子所带电荷量为2
C，负离子所带电荷量为3
C，通过截面的正离子与负离子电荷量绝对值之和为Q＝2
C＋3
C＝5
C，则电流为I＝＝
A＝0.5
A，故D正确。]
2、以下说法中正确的是( )
A．在外电路中和电源内部，正电荷都受静电力作用，所以能不断地定向移动形成电流
B．静电力与非静电力都可以使电荷移动，所以本质上都是使电荷的电势能减少
C．在电源内部正电荷能从负极到达正极是因为电源内部只存在非静电力而不存在静电力
D．静电力移动电荷做功电势能减少，非静电力移动电荷做功电势能增加
D [在电源内部，电荷受到的非静电力大于静电力，非静电力将正电荷从电源负极运送到正极，并将其他形式的能转化为电势能；在电源外部，正电荷受静电力作用从电源正极移动到负极，并将电势能转化为其他形式的能，A、B、C错误，D正确。]
3、如图所示是某晶体二极管的伏安特性曲线，下列说法正确的是( )
A．加正向电压时，二极管电阻较小，且随着电压的增大而增大
B．加反向电压时，二极管电阻较大，无论加多大电压，电流都很小
C．无论是加正向电压还是加反向电压，电压和电流都不成正比，所以二极管是非线性元件
D．二极管加正向电压时，电流随电压变化是一条直线
C [由题图可知，二极管加正向电压时电流较大，电阻较小，且随电压的增大，图线与原点连线的斜率在增大，故电阻在减小。加反向电压时开始电流很小，但当反向电压很大时，二极管被击穿，电流剧增，故C项正确。]
4、(双选)两只完全相同的灵敏电流计改装成量程不同的电压表V1、V2，若将两表串联后去测某一线路的电压，则两只表( )
A．读数相同
B．指针偏转的角度相同
C．量程大的电压表读数大
D．量程大的电压表读数小
BC [电流表改装成电压表后，量程大的内阻大，两改装后的电压表串联在一起去测电压，每个表两端的电压与其内阻成正比，所以量程大的电压表读数大，A、D错误，C正确；两电压表串联，流过两电压表的电流相等，即流过电压表内部的表头的电流相等，所以指针偏转的角度相同，B正确。]
5、下面是某电热水壶的铭牌，由此可知该电热水壶正常加热1
min产生的热量为( )
电热水壶
型号
SP—356
A
额定电压
220
V
额定功率
1
800
W
额定频率
50
Hz
额定容量
1.5
L
A.1.80×103
J
B．1.10×104
J
C．1.32×104
J
D．1.08×105
J
D [由铭牌可知，电热水壶的功率为1
800
W，所以正常加热1分钟产生的热量为Q＝Pt＝1
800×60
J＝1.08×105
J。]
6、一段长为L、电阻为R的均匀电阻丝，把它拉成3L长的均匀细丝后，再切成等长的三段，则其中每一段电阻丝的阻值为( )
A．3R
B．R
C．
D．
A [电阻丝体积一定，即LS＝3L·S′，则S′＝，由电阻定律得R＝ρ，R′＝＝3R，即每一段电阻丝的阻值为3R，选项A正确。]
7、如图所示，电源电动势为E，内阻为r。当可变电阻的滑片P向b点移动时，电压表的读数U1与电压表的读数U2的变化情况是( )
A．U1变大，U2变小
B．U1变大，U2变大
C．U1变小，U2变小
D．U1变小，U2变大
A [滑片P向b移动时，总电阻变大，干路中I＝变小。
由于路端电压U＝E－Ir，U增大，即V1表示数U1变大。由于V2表示数U2＝IR，所以U2减小，所以A正确。]
8、(双选)下列操作正确的是( )
A．用多用电表测电压时，要将红表笔接高电势点
B．用多用电表测电流时，应将多用电表串联接入电路
C．用多用电表测电阻时，要选择合适挡位，使表头指针偏转角度尽可能大
D．用多用电表测电阻时，待测电阻可以与外电路的电源相连接
AB [使用多用电表时，电流都是从红表笔流进，A正确；测电流时，应将多用电表串联接入电路，B正确；测电阻时，要选择合适挡位，使表头指针指在中央附近，待测电阻与外电路的其他元件(含电源)断开，C、D错误。]
9、关于电源的说法不正确的是( )
A．电源外部存在着由正极指向负极的电场，内部存在着由负极指向正极的电场
B．在电源外部电路中，负电荷靠电场力由电源的负极流向正极
C．在电源内部电路中，正电荷靠非静电力由电源的负极流向正极
D．在电池中，靠化学作用使化学能转化为电势能
A [无论电源内部还是外部，电场都是由正极指向负极，故A错误；在外部电路中，负电荷靠电场力由负极流向正极，而内部电路中，正电荷由负极流向正极，因电场力与移动方向相反，故必有非静电力作用在电荷上才能使其由负极流向正极，在电池中，靠化学作用使化学能转化为电势能，故B、C、D正确。]
10、(多选)小灯泡通电后其电流I随所加电压U变化的图线如图所示，P为图线上一点，PN为图线的切线，PQ为U轴的垂线，PM为I轴的垂线，则下列说法中正确的是( )
A．随着所加电压的增大，小灯泡的电阻增大
B．对应P点，小灯泡的电阻为R＝
C．对应P点，小灯泡的电阻为R＝
D．对应P点，小灯泡的功率为图中矩形PQOM所围的面积
ABD [由图象可知，U越大，I?U图线的斜率越小，表示小灯泡的电阻越大，即A正确。R＝中的U、I与小灯泡所处状态下的电压与电流相对应，即B对，C错。对应P点，功率P＝U1I2，与图中PQOM所围面积相等，故D正确。]
11、毫安表的满偏电流是1
mA，内电阻为100
Ω，现有两个定值电阻R1＝200
Ω，R2＝600
Ω，用这两个电阻把毫安表改成量程1
V的电压表，图中正确的是( )
D [A.电路的量程为
U＝Ig＝0.9
V，故A错误。
B．电路的量程为
U＝Ig×(Rg＋R1)＝0.3
V，故B错误。
C．电路的量程为
U＝IgRg＋R1＝0.33
V，故C错误。
D．电路的量程为
U＝IgRg＋R2＝1
V，故D正确。]
12、如图所示电路中，各灯泡额定电压和额定功率分别是：A灯“10
V 10
W”，B灯“60
V 60
W”，C灯“20
V 20
W”，D灯“20
V 20
W”。在a、b两端加上电压后，四个灯泡都能发光。比较各灯泡消耗功率大小，以下说法正确的是( )
A．PB>PD>PA>PC
B．PB>PA>PD＝PC
C．PB>PD>PC>PA
D．PA>PC>PD>PB
B [由R＝可知，灯的电阻RA＝10
Ω，RB＝60
Ω，RC＝RD＝20
Ω，C、D并联部分的电阻为R并＝10
Ω，电路中RB>RA＝R并，由串联电路的功率关系知PB>PA＝P并，而PC＝PD＝，故PB>PA>PD＝PC，B正确。]
13、已知电子的电荷量为e，质量为m，氢原子的电子在原子核的静电力吸引下做半径为r的匀速圆周运动，则电子运动形成的等效电流大小为多少？
[解析] 截取电子运动轨道的任一截面，在电子运动一周的时间T内，通过这个横截面的电荷量q＝e，
则有I＝＝①
再由库仑力提供向心力，有＝m·r
解得T＝
②
由①②解得I＝。
[答案]
14、小灯泡的伏安特性曲线如图中的AB段(曲线)所示，由图可知，灯丝的电阻因温度的影响改变了多少？
[解析] 由电阻的定义知，A点的电阻为RA＝
Ω＝30
Ω
B点的电阻为RB＝
Ω＝40
Ω
故AB段电阻改变了ΔR＝RB－RA＝10
Ω。
[答案] 10
Ω
15、某同学利用多用电表做了以下实验：
(1)使用多用电表测电阻，他的主要实验步骤如下：
①把选择开关拨到“×100”的欧姆挡上；
②把表笔插入测试插孔中，先把两表笔相接触，旋转欧姆调零旋钮，使指针指在电阻刻度的零位上；
③把两表笔分别与某一待测电阻的两端相接，发现这时指针偏转角度较小；
④换用“×10”的欧姆挡，随即记下数值；
⑤把表笔从测试笔插孔中拔出后，就把多用电表放回桌上原处，实验完毕。
该同学在测量时已注意到：待测电阻与其他元件和电源断开，不用手碰表笔的金属杆，那么该同学在实验中有哪些操作是错误的？(三个错误)
错误一：______________________________________________
_____________________________________________________；
错误二：______________________________________________
_____________________________________________________；
错误三：______________________________________________
_____________________________________________________。
(2)如图所示为多用电表的表盘，测电阻时，若用的是“×100”量程，这时指针所示被测电阻的阻值应为____________Ω；测直流电流时，用的是“100
mA”的量程，指针所示电流值为________mA；测直流电压时，用的是“50
V”的量程，则指针所示的电压值为________V。
[解析] (1)换用“×10”的欧姆挡是错误的，指针偏转角度较小，应该换用倍率更大的挡；换挡后直接测量是错误的，应该重新进行欧姆调零；用完后应将选择开关旋至“OFF”挡或交流电压最高挡。
(2)由指针指示情况可读得电阻值为1
700
Ω，测直流电流时，用的是“100
mA”的量程，指针所示电流值应为23.4×2
mA＝46.8
mA，测直流电压时，用的是“50
V”量程，则指针所示的电压值为23.4
V。
[答案] (1)换用“×10”的欧姆挡 没有重新进行欧姆调零 没有将选择开关旋至“OFF”挡或交流电压最高挡
(2)1
700 46.8(46.6～47.0均可) 23.4(23.3～23.5均可)
恒定电流含答案
人教选修3—1第二章
恒定电流
1、在10
s内通过电解槽某一横截面向右迁移的正离子所带的电荷量为2
C，向左迁移的负离子所带电荷量为3
C，那么电解槽中电流强度大小为( )
A．0.1
A
B．0.2
A
C．0.3
A
D．0.5
A
2、以下说法中正确的是( )
A．在外电路中和电源内部，正电荷都受静电力作用，所以能不断地定向移动形成电流
B．静电力与非静电力都可以使电荷移动，所以本质上都是使电荷的电势能减少
C．在电源内部正电荷能从负极到达正极是因为电源内部只存在非静电力而不存在静电力
D．静电力移动电荷做功电势能减少，非静电力移动电荷做功电势能增加
3、如图所示是某晶体二极管的伏安特性曲线，下列说法正确的是( )
A．加正向电压时，二极管电阻较小，且随着电压的增大而增大
B．加反向电压时，二极管电阻较大，无论加多大电压，电流都很小
C．无论是加正向电压还是加反向电压，电压和电流都不成正比，所以二极管是非线性元件
D．二极管加正向电压时，电流随电压变化是一条直线
4、(双选)两只完全相同的灵敏电流计改装成量程不同的电压表V1、V2，若将两表串联后去测某一线路的电压，则两只表( )
A．读数相同
B．指针偏转的角度相同
C．量程大的电压表读数大
D．量程大的电压表读数小
5、下面是某电热水壶的铭牌，由此可知该电热水壶正常加热1
min产生的热量为( )
电热水壶
型号
SP—356
A
额定电压
220
V
额定功率
1
800
W
额定频率
50
Hz
额定容量
1.5
L
A.1.80×103
J
B．1.10×104
J
C．1.32×104
J
D．1.08×105
J
6、一段长为L、电阻为R的均匀电阻丝，把它拉成3L长的均匀细丝后，再切成等长的三段，则其中每一段电阻丝的阻值为( )
A．3R
B．R
C．
D．
7、如图所示，电源电动势为E，内阻为r。当可变电阻的滑片P向b点移动时，电压表的读数U1与电压表的读数U2的变化情况是( )
A．U1变大，U2变小
B．U1变大，U2变大
C．U1变小，U2变小
D．U1变小，U2变大
8、(双选)下列操作正确的是( )
A．用多用电表测电压时，要将红表笔接高电势点
B．用多用电表测电流时，应将多用电表串联接入电路
C．用多用电表测电阻时，要选择合适挡位，使表头指针偏转角度尽可能大
D．用多用电表测电阻时，待测电阻可以与外电路的电源相连接
9、关于电源的说法不正确的是( )
A．电源外部存在着由正极指向负极的电场，内部存在着由负极指向正极的电场
B．在电源外部电路中，负电荷靠电场力由电源的负极流向正极
C．在电源内部电路中，正电荷靠非静电力由电源的负极流向正极
D．在电池中，靠化学作用使化学能转化为电势能
10、(多选)小灯泡通电后其电流I随所加电压U变化的图线如图所示，P为图线上一点，PN为图线的切线，PQ为U轴的垂线，PM为I轴的垂线，则下列说法中正确的是( )
A．随着所加电压的增大，小灯泡的电阻增大
B．对应P点，小灯泡的电阻为R＝
C．对应P点，小灯泡的电阻为R＝
D．对应P点，小灯泡的功率为图中矩形PQOM所围的面积
11、毫安表的满偏电流是1
mA，内电阻为100
Ω，现有两个定值电阻R1＝200
Ω，R2＝600
Ω，用这两个电阻把毫安表改成量程1
V的电压表，图中正确的是( )
12、如图所示电路中，各灯泡额定电压和额定功率分别是：A灯“10
V 10
W”，B灯“60
V 60
W”，C灯“20
V 20
W”，D灯“20
V 20
W”。在a、b两端加上电压后，四个灯泡都能发光。比较各灯泡消耗功率大小，以下说法正确的是( )
A．PB>PD>PA>PC
B．PB>PA>PD＝PC
C．PB>PD>PC>PA
D．PA>PC>PD>PB
13、已知电子的电荷量为e，质量为m，氢原子的电子在原子核的静电力吸引下做半径为r的匀速圆周运动，则电子运动形成的等效电流大小为多少？
14、小灯泡的伏安特性曲线如图中的AB段(曲线)所示，由图可知，灯丝的电阻因温度的影响改变了多少？
15、某同学利用多用电表做了以下实验：
(1)使用多用电表测电阻，他的主要实验步骤如下：
①把选择开关拨到“×100”的欧姆挡上；
②把表笔插入测试插孔中，先把两表笔相接触，旋转欧姆调零旋钮，使指针指在电阻刻度的零位上；
③把两表笔分别与某一待测电阻的两端相接，发现这时指针偏转角度较小；
④换用“×10”的欧姆挡，随即记下数值；
⑤把表笔从测试笔插孔中拔出后，就把多用电表放回桌上原处，实验完毕。
该同学在测量时已注意到：待测电阻与其他元件和电源断开，不用手碰表笔的金属杆，那么该同学在实验中有哪些操作是错误的？(三个错误)
错误一：______________________________________________
_____________________________________________________；
错误二：______________________________________________
_____________________________________________________；
错误三：______________________________________________
_____________________________________________________。
(2)如图所示为多用电表的表盘，测电阻时，若用的是“×100”量程，这时指针所示被测电阻的阻值应为____________Ω；测直流电流时，用的是“100
mA”的量程，指针所示电流值为________mA；测直流电压时，用的是“50
V”的量程，则指针所示的电压值为________V。
高二人教物理选修3—1第2章
恒定电流含答案
人教选修3—1第二章
恒定电流
1、在10
s内通过电解槽某一横截面向右迁移的正离子所带的电荷量为2
C，向左迁移的负离子所带电荷量为3
C，那么电解槽中电流强度大小为( )
A．0.1
A
B．0.2
A
C．0.3
A
D．0.5
A
D [10
s内通过截面的正离子所带电荷量为2
C，负离子所带电荷量为3
C，通过截面的正离子与负离子电荷量绝对值之和为Q＝2
C＋3
C＝5
C，则电流为I＝＝
A＝0.5
A，故D正确。]
2、以下说法中正确的是( )
A．在外电路中和电源内部，正电荷都受静电力作用，所以能不断地定向移动形成电流
B．静电力与非静电力都可以使电荷移动，所以本质上都是使电荷的电势能减少
C．在电源内部正电荷能从负极到达正极是因为电源内部只存在非静电力而不存在静电力
D．静电力移动电荷做功电势能减少，非静电力移动电荷做功电势能增加
D [在电源内部，电荷受到的非静电力大于静电力，非静电力将正电荷从电源负极运送到正极，并将其他形式的能转化为电势能；在电源外部，正电荷受静电力作用从电源正极移动到负极，并将电势能转化为其他形式的能，A、B、C错误，D正确。]
3、如图所示是某晶体二极管的伏安特性曲线，下列说法正确的是( )
A．加正向电压时，二极管电阻较小，且随着电压的增大而增大
B．加反向电压时，二极管电阻较大，无论加多大电压，电流都很小
C．无论是加正向电压还是加反向电压，电压和电流都不成正比，所以二极管是非线性元件
D．二极管加正向电压时，电流随电压变化是一条直线
C [由题图可知，二极管加正向电压时电流较大，电阻较小，且随电压的增大，图线与原点连线的斜率在增大，故电阻在减小。加反向电压时开始电流很小，但当反向电压很大时，二极管被击穿，电流剧增，故C项正确。]
4、(双选)两只完全相同的灵敏电流计改装成量程不同的电压表V1、V2，若将两表串联后去测某一线路的电压，则两只表( )
A．读数相同
B．指针偏转的角度相同
C．量程大的电压表读数大
D．量程大的电压表读数小
BC [电流表改装成电压表后，量程大的内阻大，两改装后的电压表串联在一起去测电压，每个表两端的电压与其内阻成正比，所以量程大的电压表读数大，A、D错误，C正确；两电压表串联，流过两电压表的电流相等，即流过电压表内部的表头的电流相等，所以指针偏转的角度相同，B正确。]
5、下面是某电热水壶的铭牌，由此可知该电热水壶正常加热1
min产生的热量为( )
电热水壶
型号
SP—356
A
额定电压
220
V
额定功率
1
800
W
额定频率
50
Hz
额定容量
1.5
L
A.1.80×103
J
B．1.10×104
J
C．1.32×104
J
D．1.08×105
J
D [由铭牌可知，电热水壶的功率为1
800
W，所以正常加热1分钟产生的热量为Q＝Pt＝1
800×60
J＝1.08×105
J。]

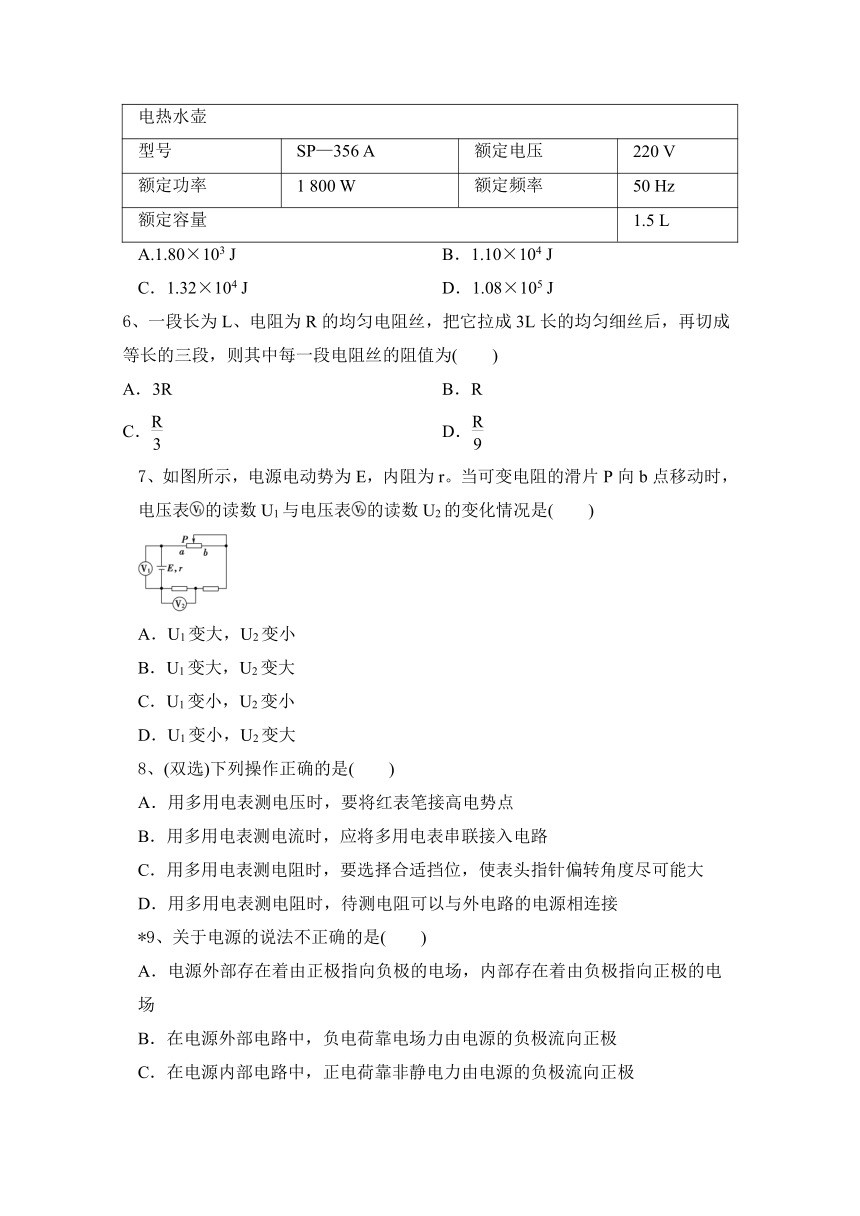

6、一段长为L、电阻为R的均匀电阻丝，把它拉成3L长的均匀细丝后，再切成等长的三段，则其中每一段电阻丝的阻值为( )
A．3R
B．R
C．
D．
A [电阻丝体积一定，即LS＝3L·S′，则S′＝，由电阻定律得R＝ρ，R′＝＝3R，即每一段电阻丝的阻值为3R，选项A正确。]
7、如图所示，电源电动势为E，内阻为r。当可变电阻的滑片P向b点移动时，电压表的读数U1与电压表的读数U2的变化情况是( )
A．U1变大，U2变小
B．U1变大，U2变大
C．U1变小，U2变小
D．U1变小，U2变大
A [滑片P向b移动时，总电阻变大，干路中I＝变小。
由于路端电压U＝E－Ir，U增大，即V1表示数U1变大。由于V2表示数U2＝IR，所以U2减小，所以A正确。]
8、(双选)下列操作正确的是( )
A．用多用电表测电压时，要将红表笔接高电势点
B．用多用电表测电流时，应将多用电表串联接入电路
C．用多用电表测电阻时，要选择合适挡位，使表头指针偏转角度尽可能大
D．用多用电表测电阻时，待测电阻可以与外电路的电源相连接
AB [使用多用电表时，电流都是从红表笔流进，A正确；测电流时，应将多用电表串联接入电路，B正确；测电阻时，要选择合适挡位，使表头指针指在中央附近，待测电阻与外电路的其他元件(含电源)断开，C、D错误。]
9、关于电源的说法不正确的是( )
A．电源外部存在着由正极指向负极的电场，内部存在着由负极指向正极的电场
B．在电源外部电路中，负电荷靠电场力由电源的负极流向正极
C．在电源内部电路中，正电荷靠非静电力由电源的负极流向正极
D．在电池中，靠化学作用使化学能转化为电势能
A [无论电源内部还是外部，电场都是由正极指向负极，故A错误；在外部电路中，负电荷靠电场力由负极流向正极，而内部电路中，正电荷由负极流向正极，因电场力与移动方向相反，故必有非静电力作用在电荷上才能使其由负极流向正极，在电池中，靠化学作用使化学能转化为电势能，故B、C、D正确。]
10、(多选)小灯泡通电后其电流I随所加电压U变化的图线如图所示，P为图线上一点，PN为图线的切线，PQ为U轴的垂线，PM为I轴的垂线，则下列说法中正确的是( )
A．随着所加电压的增大，小灯泡的电阻增大
B．对应P点，小灯泡的电阻为R＝
C．对应P点，小灯泡的电阻为R＝
D．对应P点，小灯泡的功率为图中矩形PQOM所围的面积
ABD [由图象可知，U越大，I?U图线的斜率越小，表示小灯泡的电阻越大，即A正确。R＝中的U、I与小灯泡所处状态下的电压与电流相对应，即B对，C错。对应P点，功率P＝U1I2，与图中PQOM所围面积相等，故D正确。]
11、毫安表的满偏电流是1
mA，内电阻为100
Ω，现有两个定值电阻R1＝200
Ω，R2＝600
Ω，用这两个电阻把毫安表改成量程1
V的电压表，图中正确的是( )
D [A.电路的量程为
U＝Ig＝0.9
V，故A错误。
B．电路的量程为
U＝Ig×(Rg＋R1)＝0.3
V，故B错误。
C．电路的量程为
U＝IgRg＋R1＝0.33
V，故C错误。
D．电路的量程为
U＝IgRg＋R2＝1
V，故D正确。]
12、如图所示电路中，各灯泡额定电压和额定功率分别是：A灯“10
V 10
W”，B灯“60
V 60
W”，C灯“20
V 20
W”，D灯“20
V 20
W”。在a、b两端加上电压后，四个灯泡都能发光。比较各灯泡消耗功率大小，以下说法正确的是( )
A．PB>PD>PA>PC
B．PB>PA>PD＝PC
C．PB>PD>PC>PA
D．PA>PC>PD>PB
B [由R＝可知，灯的电阻RA＝10
Ω，RB＝60
Ω，RC＝RD＝20
Ω，C、D并联部分的电阻为R并＝10
Ω，电路中RB>RA＝R并，由串联电路的功率关系知PB>PA＝P并，而PC＝PD＝，故PB>PA>PD＝PC，B正确。]
13、已知电子的电荷量为e，质量为m，氢原子的电子在原子核的静电力吸引下做半径为r的匀速圆周运动，则电子运动形成的等效电流大小为多少？
[解析] 截取电子运动轨道的任一截面，在电子运动一周的时间T内，通过这个横截面的电荷量q＝e，
则有I＝＝①
再由库仑力提供向心力，有＝m·r
解得T＝
②
由①②解得I＝。
[答案]
14、小灯泡的伏安特性曲线如图中的AB段(曲线)所示，由图可知，灯丝的电阻因温度的影响改变了多少？
[解析] 由电阻的定义知，A点的电阻为RA＝
Ω＝30
Ω
B点的电阻为RB＝
Ω＝40
Ω
故AB段电阻改变了ΔR＝RB－RA＝10
Ω。
[答案] 10
Ω
15、某同学利用多用电表做了以下实验：
(1)使用多用电表测电阻，他的主要实验步骤如下：
①把选择开关拨到“×100”的欧姆挡上；
②把表笔插入测试插孔中，先把两表笔相接触，旋转欧姆调零旋钮，使指针指在电阻刻度的零位上；
③把两表笔分别与某一待测电阻的两端相接，发现这时指针偏转角度较小；
④换用“×10”的欧姆挡，随即记下数值；
⑤把表笔从测试笔插孔中拔出后，就把多用电表放回桌上原处，实验完毕。
该同学在测量时已注意到：待测电阻与其他元件和电源断开，不用手碰表笔的金属杆，那么该同学在实验中有哪些操作是错误的？(三个错误)
错误一：______________________________________________
_____________________________________________________；
错误二：______________________________________________
_____________________________________________________；
错误三：______________________________________________
_____________________________________________________。
(2)如图所示为多用电表的表盘，测电阻时，若用的是“×100”量程，这时指针所示被测电阻的阻值应为____________Ω；测直流电流时，用的是“100
mA”的量程，指针所示电流值为________mA；测直流电压时，用的是“50
V”的量程，则指针所示的电压值为________V。
[解析] (1)换用“×10”的欧姆挡是错误的，指针偏转角度较小，应该换用倍率更大的挡；换挡后直接测量是错误的，应该重新进行欧姆调零；用完后应将选择开关旋至“OFF”挡或交流电压最高挡。
(2)由指针指示情况可读得电阻值为1
700
Ω，测直流电流时，用的是“100
mA”的量程，指针所示电流值应为23.4×2
mA＝46.8
mA，测直流电压时，用的是“50
V”量程，则指针所示的电压值为23.4
V。
[答案] (1)换用“×10”的欧姆挡 没有重新进行欧姆调零 没有将选择开关旋至“OFF”挡或交流电压最高挡
(2)1
700 46.8(46.6～47.0均可) 23.4(23.3～23.5均可)
