鲁科版（五四学制）八年级上册 物理 课件 4.2凸透镜成像的规律（13张）

第二节 凸透镜成像的规律
物理·新课标（RJ）

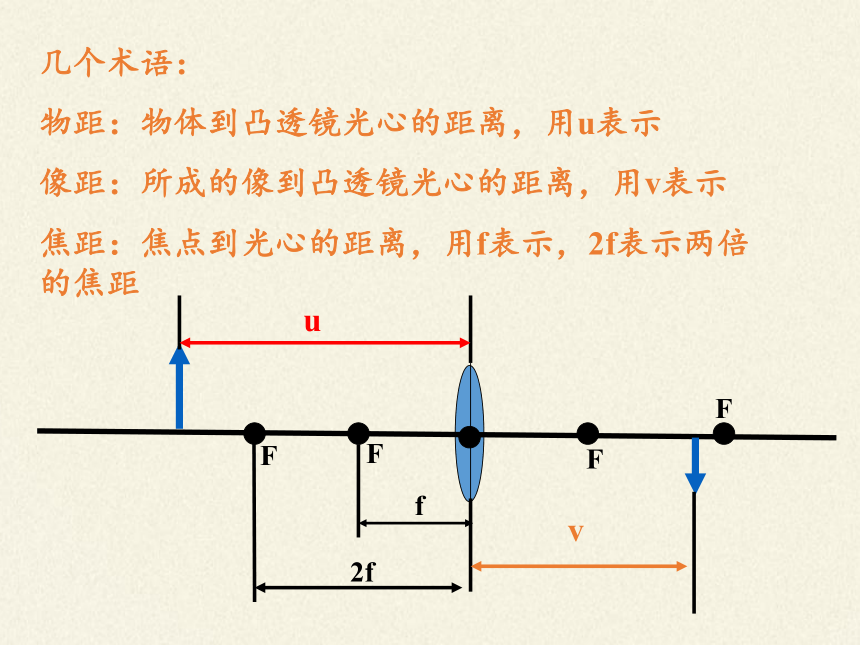

几个术语：
物距：物体到凸透镜光心的距离，用u表示
像距：所成的像到凸透镜光心的距离，用v表示
焦距：焦点到光心的距离，用f表示，2f表示两倍的焦距
f
2f
F
F
F
F
u
v
2020/8/5

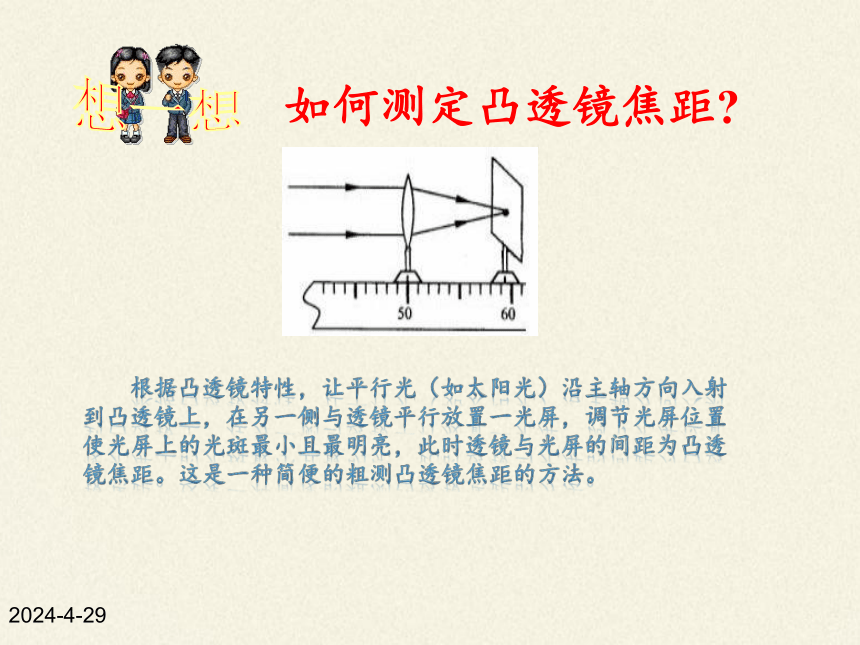

想一想
如何测定凸透镜焦距?
　　根据凸透镜特性，让平行光（如太阳光）沿主轴方向入射到凸透镜上，在另一侧与透镜平行放置一光屏，调节光屏位置使光屏上的光斑最小且最明亮，此时透镜与光屏的间距为凸透镜焦距。这是一种简便的粗测凸透镜焦距的方法。
F
F
f
2020/8/5

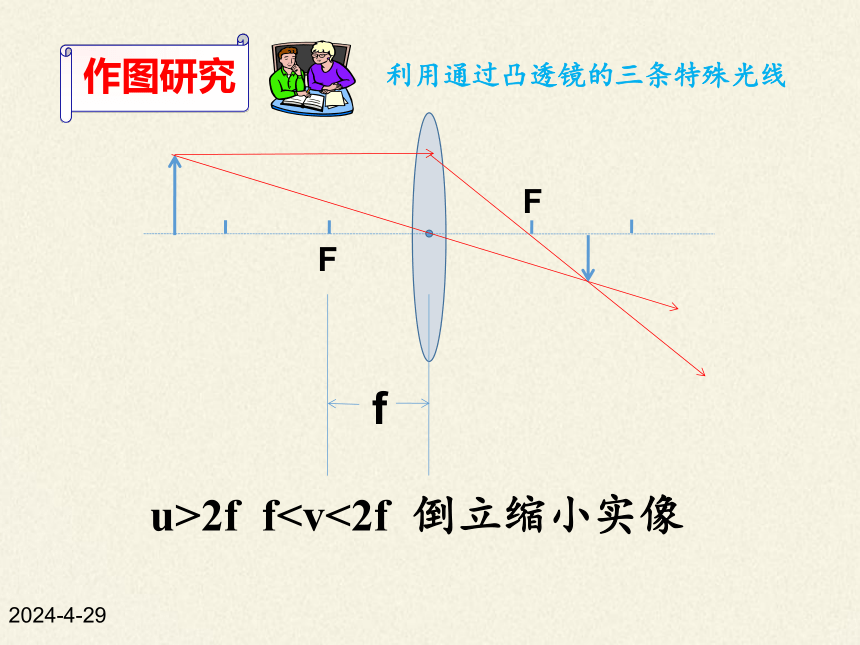

作图研究
u>2f f利用通过凸透镜的三条特殊光线
2020/8/5
F
F
f

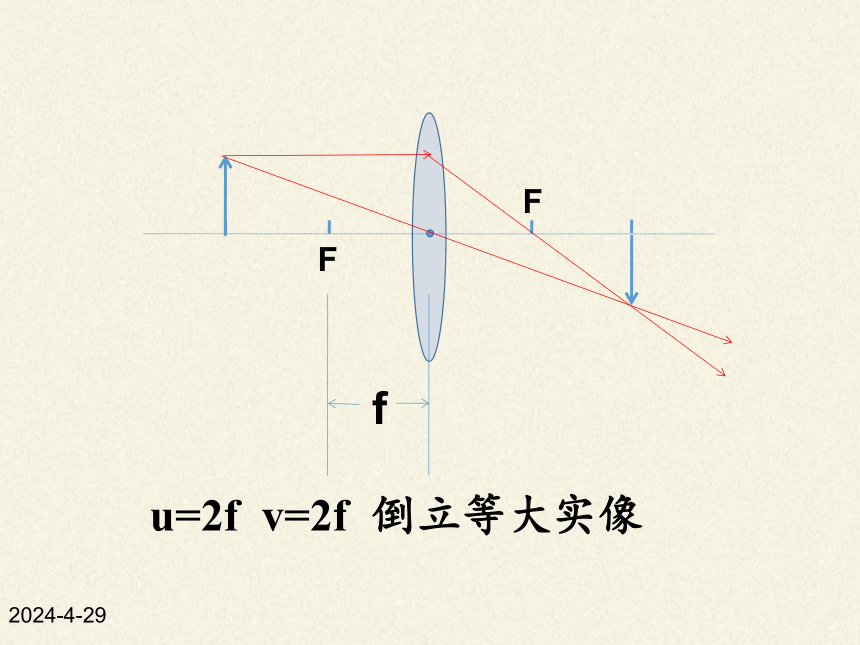

u=2f v=2f 倒立等大实像
2020/8/5
F
F
f
f2f 倒立放大实像
2020/8/5
F
F
f
u=f 不成像
2020/8/5
F
F
f
u2020/8/5
2020/8/5
规律总结
{7DF18680-E054-41AD-8BC1-D1AEF772440D}物距
像距
成像特点
U>2f
f倒立缩小的实像
U=2f
V=2f
倒立等大的实像
fV>2f
倒立放大的实像
U=f
不成像
U正立放大的虚像
2020/8/5
规律精炼
?　　凸透镜成像规律可用简要归纳成下面几句话：
一倍焦距分虚实；二倍焦距分大小;
二倍焦点物像等；实像总是异侧倒；
虚像总是同侧正；物近像远像变大;
物远像近像变小；像的大小像距定；
像儿跟着物体跑。
谢 谢
