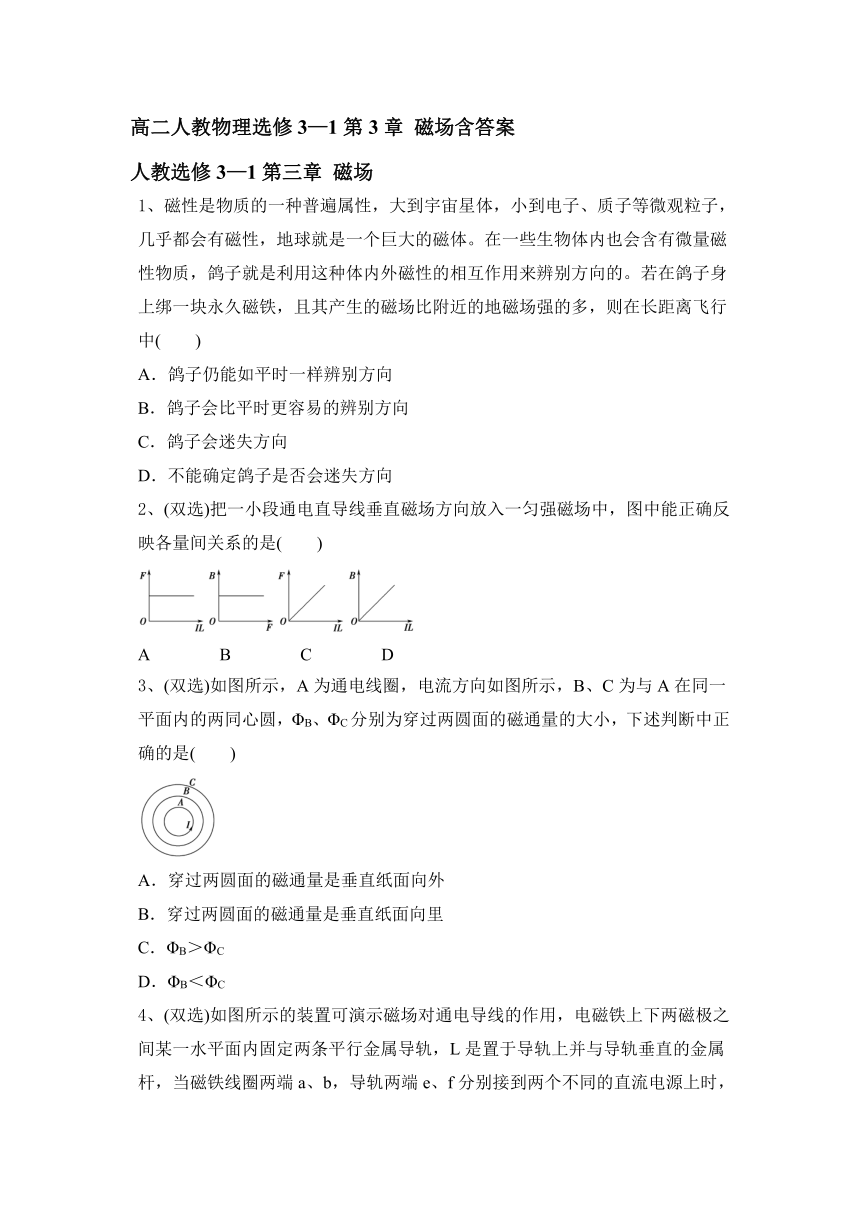

高二人教物理选修3—1第3章 磁场含答案

高二人教物理选修3—1第3章
磁场含答案
人教选修3—1第三章
磁场
1、磁性是物质的一种普遍属性，大到宇宙星体，小到电子、质子等微观粒子，几乎都会有磁性，地球就是一个巨大的磁体。在一些生物体内也会含有微量磁性物质，鸽子就是利用这种体内外磁性的相互作用来辨别方向的。若在鸽子身上绑一块永久磁铁，且其产生的磁场比附近的地磁场强的多，则在长距离飞行中(　　)
A．鸽子仍能如平时一样辨别方向
B．鸽子会比平时更容易的辨别方向
C．鸽子会迷失方向
D．不能确定鸽子是否会迷失方向
2、(双选)把一小段通电直导线垂直磁场方向放入一匀强磁场中，图中能正确反映各量间关系的是(　　)
A　　　　B　　　　C　　　　D
3、(双选)如图所示，A为通电线圈，电流方向如图所示，B、C为与A在同一平面内的两同心圆，ΦB、ΦC分别为穿过两圆面的磁通量的大小，下述判断中正确的是(　　)
A．穿过两圆面的磁通量是垂直纸面向外
B．穿过两圆面的磁通量是垂直纸面向里
C．ΦB＞ΦC
D．ΦB＜ΦC

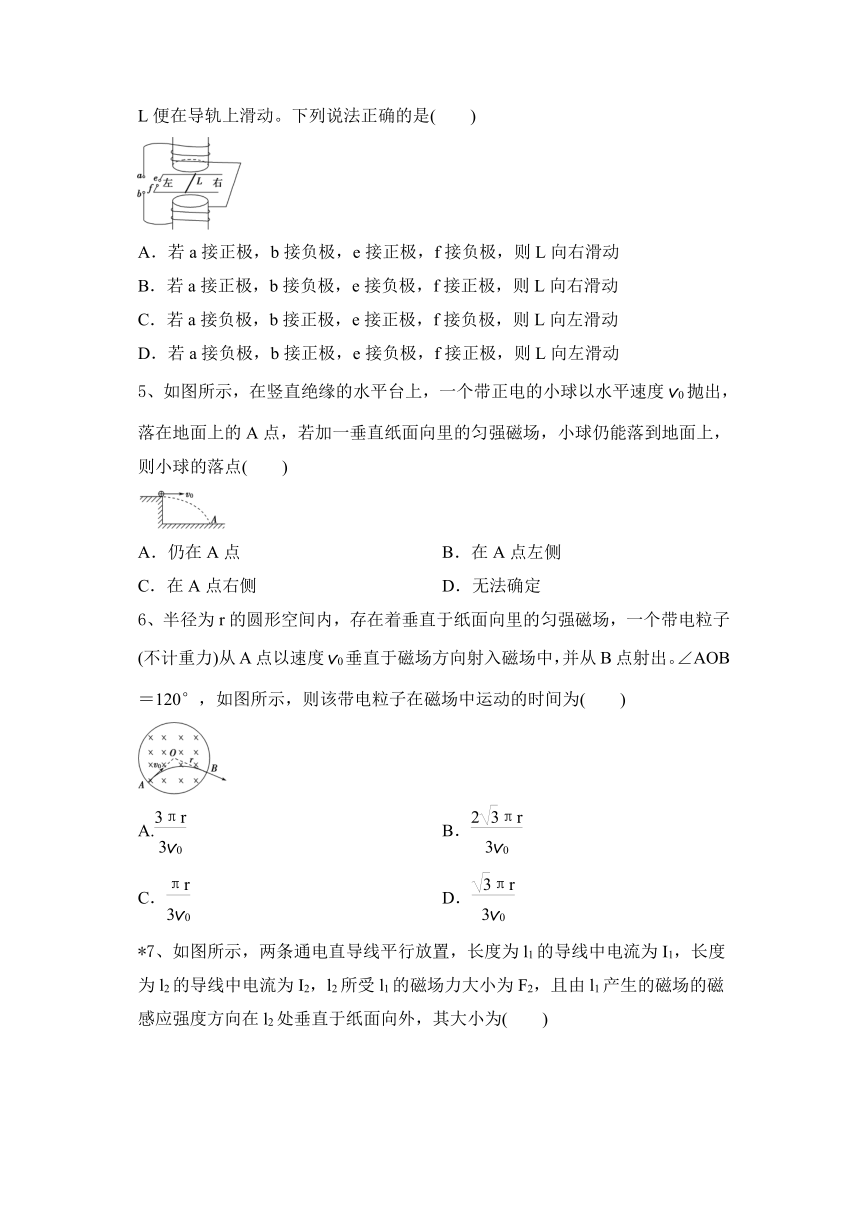

4、(双选)如图所示的装置可演示磁场对通电导线的作用，电磁铁上下两磁极之间某一水平面内固定两条平行金属导轨，L是置于导轨上并与导轨垂直的金属杆，当磁铁线圈两端a、b，导轨两端e、f分别接到两个不同的直流电源上时，L便在导轨上滑动。下列说法正确的是(　　)
A．若a接正极，b接负极，e接正极，f接负极，则L向右滑动
B．若a接正极，b接负极，e接负极，f接正极，则L向右滑动
C．若a接负极，b接正极，e接正极，f接负极，则L向左滑动
D．若a接负极，b接正极，e接负极，f接正极，则L向左滑动
5、如图所示，在竖直绝缘的水平台上，一个带正电的小球以水平速度v0抛出，落在地面上的A点，若加一垂直纸面向里的匀强磁场，小球仍能落到地面上，则小球的落点(　　)
A．仍在A点
B．在A点左侧
C．在A点右侧
D．无法确定
6、半径为r的圆形空间内，存在着垂直于纸面向里的匀强磁场，一个带电粒子(不计重力)从A点以速度v0垂直于磁场方向射入磁场中，并从B点射出。∠AOB＝120°，如图所示，则该带电粒子在磁场中运动的时间为(　　)
A.
B．
C．
D．
7、如图所示，两条通电直导线平行放置，长度为l1的导线中电流为I1，长度为l2的导线中电流为I2，l2所受l1的磁场力大小为F2，且由l1产生的磁场的磁感应强度方向在l2处垂直于纸面向外，其大小为(　　)
A．B＝　　
B．B＝
C．B＝
D．B＝

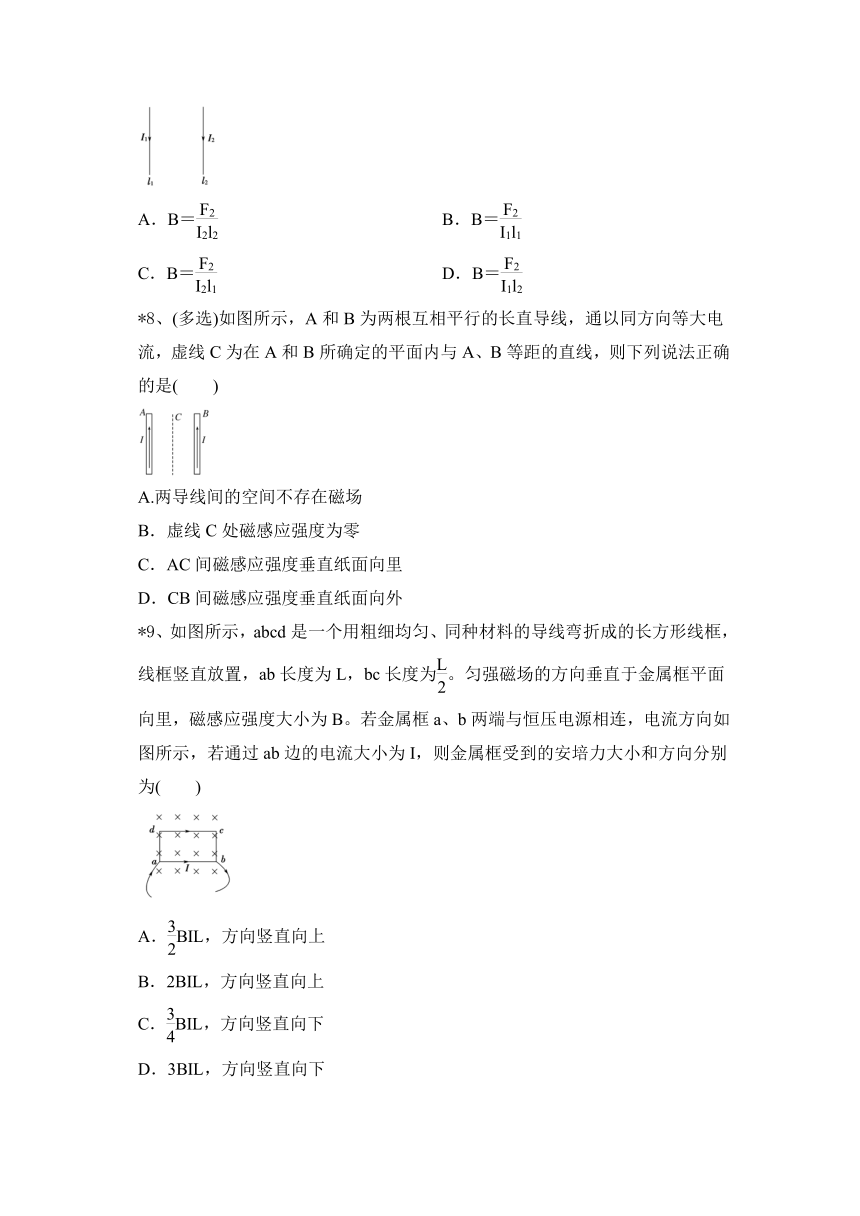

8、(多选)如图所示，A和B为两根互相平行的长直导线，通以同方向等大电流，虚线C为在A和B所确定的平面内与A、B等距的直线，则下列说法正确的是(　　)
A.两导线间的空间不存在磁场
B．虚线C处磁感应强度为零
C．AC间磁感应强度垂直纸面向里
D．CB间磁感应强度垂直纸面向外
9、如图所示，abcd是一个用粗细均匀、同种材料的导线弯折成的长方形线框，线框竖直放置，ab长度为L，bc长度为。匀强磁场的方向垂直于金属框平面向里，磁感应强度大小为B。若金属框a、b两端与恒压电源相连，电流方向如图所示，若通过ab边的电流大小为I，则金属框受到的安培力大小和方向分别为(　　)
A．BIL，方向竖直向上
B．2BIL，方向竖直向上
C．BIL，方向竖直向下
D．3BIL，方向竖直向下

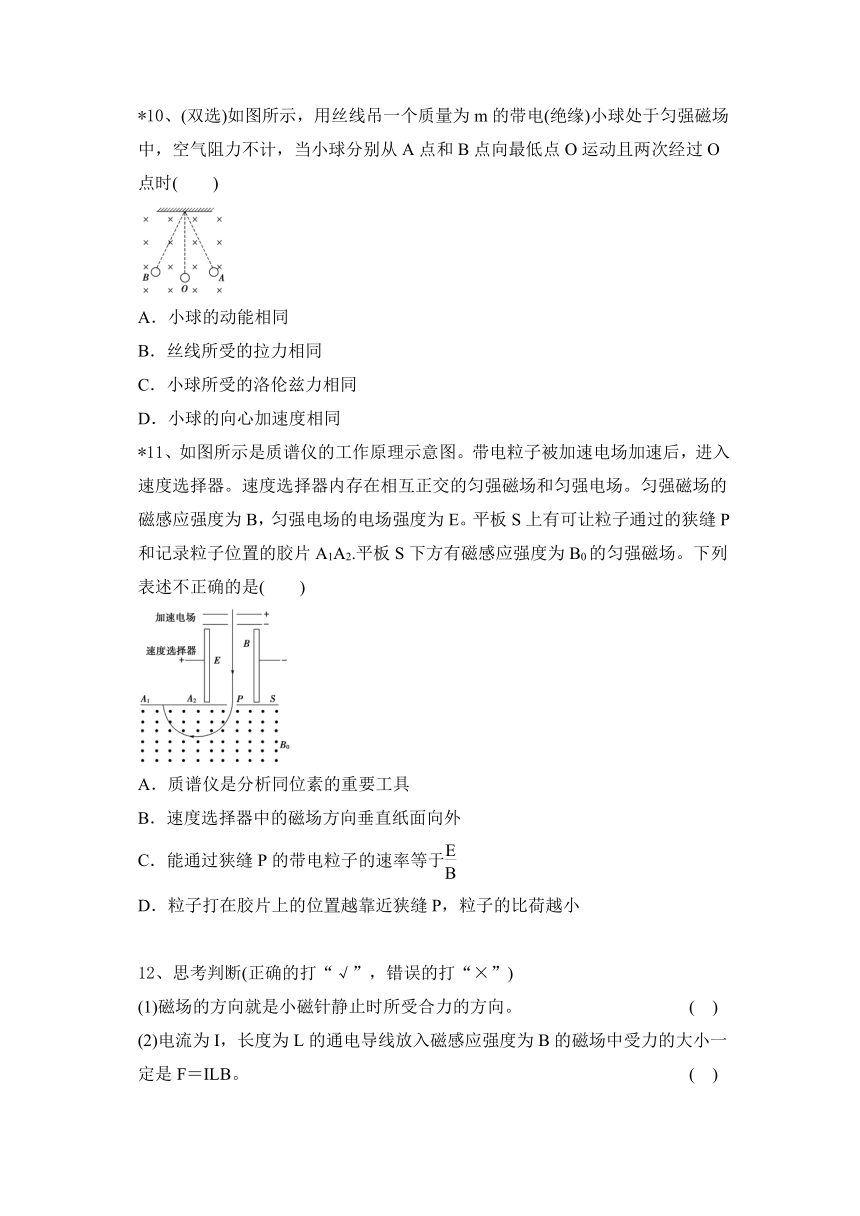

10、(双选)如图所示，用丝线吊一个质量为m的带电(绝缘)小球处于匀强磁场中，空气阻力不计，当小球分别从A点和B点向最低点O运动且两次经过O点时(　　)
A．小球的动能相同
B．丝线所受的拉力相同
C．小球所受的洛伦兹力相同
D．小球的向心加速度相同
11、如图所示是质谱仪的工作原理示意图。带电粒子被加速电场加速后，进入速度选择器。速度选择器内存在相互正交的匀强磁场和匀强电场。匀强磁场的磁感应强度为B，匀强电场的电场强度为E。平板S上有可让粒子通过的狭缝P和记录粒子位置的胶片A1A2.平板S下方有磁感应强度为B0的匀强磁场。下列表述不正确的是(　　)
A．质谱仪是分析同位素的重要工具
B．速度选择器中的磁场方向垂直纸面向外
C．能通过狭缝P的带电粒子的速率等于
D．粒子打在胶片上的位置越靠近狭缝P，粒子的比荷越小
12、思考判断(正确的打“√”，错误的打“×”)
(1)磁场的方向就是小磁针静止时所受合力的方向。
(
)
(2)电流为I，长度为L的通电导线放入磁感应强度为B的磁场中受力的大小一定是F＝ILB。
(
)
(3)磁场中某处的磁感应强度大小与有无小磁针无关，与有无通电导线也无关。
(
)
(4)公式B＝说明B与F成正比，与IL成反比。
(
)

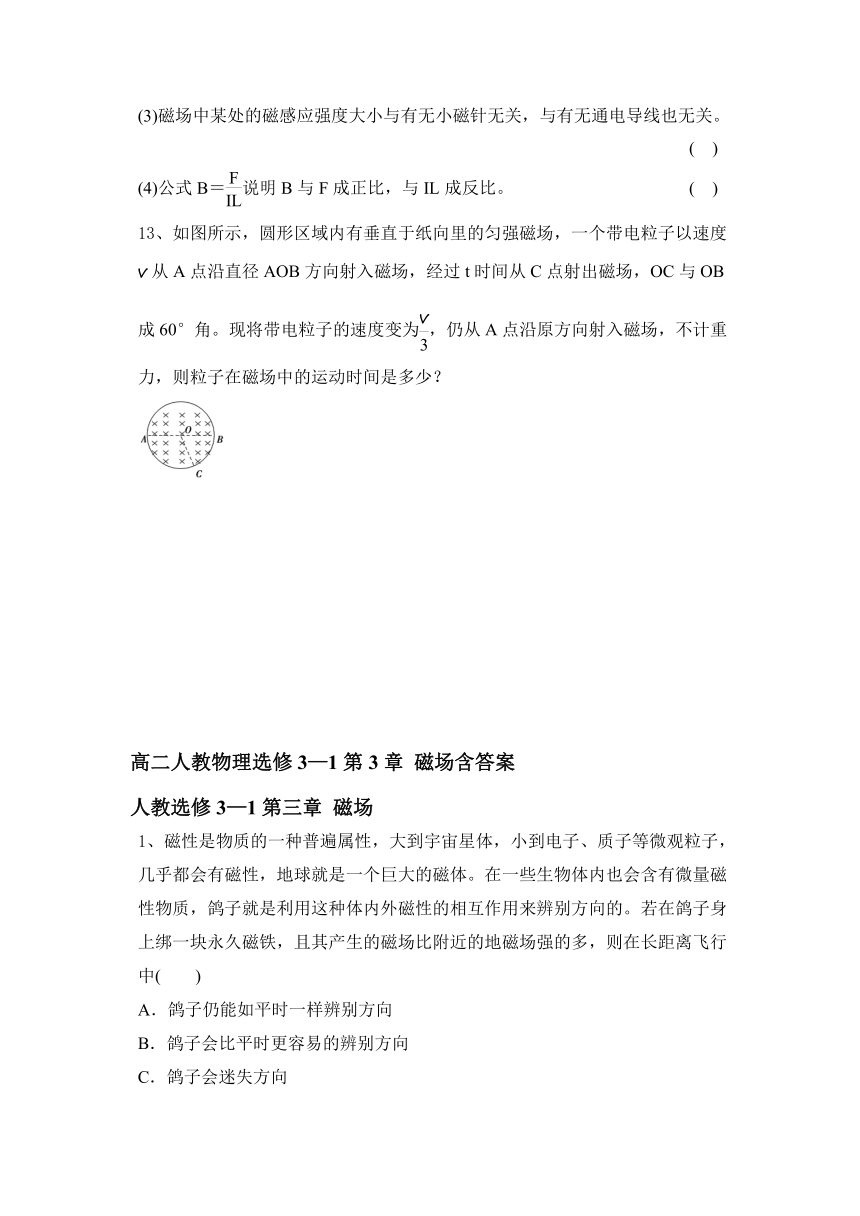

13、如图所示，圆形区域内有垂直于纸向里的匀强磁场，一个带电粒子以速度v从A点沿直径AOB方向射入磁场，经过t时间从C点射出磁场，OC与OB成60°角。现将带电粒子的速度变为，仍从A点沿原方向射入磁场，不计重力，则粒子在磁场中的运动时间是多少？
高二人教物理选修3—1第3章
磁场含答案
人教选修3—1第三章
磁场
1、磁性是物质的一种普遍属性，大到宇宙星体，小到电子、质子等微观粒子，几乎都会有磁性，地球就是一个巨大的磁体。在一些生物体内也会含有微量磁性物质，鸽子就是利用这种体内外磁性的相互作用来辨别方向的。若在鸽子身上绑一块永久磁铁，且其产生的磁场比附近的地磁场强的多，则在长距离飞行中(　　)
A．鸽子仍能如平时一样辨别方向
B．鸽子会比平时更容易的辨别方向
C．鸽子会迷失方向
D．不能确定鸽子是否会迷失方向
C　[永久磁铁会产生磁场，该磁场干扰鸽子识别地磁场，影响鸽子通过地磁场识别方向，所以鸽子会迷失方向，C项正确。]
2、(双选)把一小段通电直导线垂直磁场方向放入一匀强磁场中，图中能正确反映各量间关系的是(　　)
A　　　　B　　　　C　　　　D
BC　[磁感应强度的大小和方向由磁场自身决定，不随F或IL的变化而变化，故B正确，D错误；当导线垂直于磁场放置时，有B＝，即F＝ILB。所以B不变的情况下F与IL成正比，故A错误，C正确。]
3、(双选)如图所示，A为通电线圈，电流方向如图所示，B、C为与A在同一平面内的两同心圆，ΦB、ΦC分别为穿过两圆面的磁通量的大小，下述判断中正确的是(　　)
A．穿过两圆面的磁通量是垂直纸面向外
B．穿过两圆面的磁通量是垂直纸面向里
C．ΦB＞ΦC
D．ΦB＜ΦC
AC　[由安培定则判断，凡是垂直纸面向外的磁感线都集中在线圈内，因磁感线是闭合曲线，则必有相应条数的磁感线垂直纸面向里，这些磁感线分布在A线圈外，所以B、C圆面都有垂直纸面向里和向外的磁感线穿过，垂直纸面向外的磁感线条数相同，垂直纸面向里的磁感线条数不同，B圆面的较少，C圆面的较多，但都比垂直向外的少，所以穿过B、C的磁通量方向应垂直纸面向外，且ΦB＞ΦC。]
4、(双选)如图所示的装置可演示磁场对通电导线的作用，电磁铁上下两磁极之间某一水平面内固定两条平行金属导轨，L是置于导轨上并与导轨垂直的金属杆，当磁铁线圈两端a、b，导轨两端e、f分别接到两个不同的直流电源上时，L便在导轨上滑动。下列说法正确的是(　　)
A．若a接正极，b接负极，e接正极，f接负极，则L向右滑动
B．若a接正极，b接负极，e接负极，f接正极，则L向右滑动
C．若a接负极，b接正极，e接正极，f接负极，则L向左滑动
D．若a接负极，b接正极，e接负极，f接正极，则L向左滑动
BD　[若a接正极，b接负极，则电磁铁磁极间磁场方向向上，当e接正极，f接负极时，由左手定则可知，金属杆所受安培力向左，则L向左滑动，A错误；同理可判定B、D正确，C错误。]
5、如图所示，在竖直绝缘的水平台上，一个带正电的小球以水平速度v0抛出，落在地面上的A点，若加一垂直纸面向里的匀强磁场，小球仍能落到地面上，则小球的落点(　　)
A．仍在A点
B．在A点左侧
C．在A点右侧
D．无法确定
C　[小球在运动中任一位置的受力如图所示，小球此时受到了斜向上的洛伦兹力的作用，小球在竖直方向的加速度ay＝＜g，故小球在空中做曲线运动的时间将增加，同时水平方向上加速，故落点应在A点的右侧，选项C正确。
]
6、半径为r的圆形空间内，存在着垂直于纸面向里的匀强磁场，一个带电粒子(不计重力)从A点以速度v0垂直于磁场方向射入磁场中，并从B点射出。∠AOB＝120°，如图所示，则该带电粒子在磁场中运动的时间为(　　)
A.
B．
C．
D．
D　[
如图所示，由∠AOB＝120°可知，弧AB所对圆心角θ＝60°，设带电粒子做匀速圆周运动的半径为R。由几何知识知R＝r，t＝＝＝＝，故D正确。]
7、如图所示，两条通电直导线平行放置，长度为l1的导线中电流为I1，长度为l2的导线中电流为I2，l2所受l1的磁场力大小为F2，且由l1产生的磁场的磁感应强度方向在l2处垂直于纸面向外，其大小为(　　)
A．B＝　　
B．B＝
C．B＝
D．B＝
A　[l2所在处的磁场是由l1产生的，I2是“试探电流”，根据磁感应强度的定义式B＝可知，l2所在处的磁感应强度B＝。]
8、(多选)如图所示，A和B为两根互相平行的长直导线，通以同方向等大电流，虚线C为在A和B所确定的平面内与A、B等距的直线，则下列说法正确的是(　　)
A.两导线间的空间不存在磁场
B．虚线C处磁感应强度为零
C．AC间磁感应强度垂直纸面向里
D．CB间磁感应强度垂直纸面向外
BCD　[设电流A、B在空间产生的磁场分别为BA、BB，根据安培定则，电流A在AB间产生的磁场垂直纸面向里，而电流B在AB间产生的磁场垂直纸面向外，又因IA＝IB，故在AC区，BA＞BB，合磁场方向垂直于纸面向里，在BC区，BA＜BB，合磁场方向垂直于纸面向外，中线C处BA＝BB，合磁场为零，综上所述，正确的选项为B、C、D。]
9、如图所示，abcd是一个用粗细均匀、同种材料的导线弯折成的长方形线框，线框竖直放置，ab长度为L，bc长度为。匀强磁场的方向垂直于金属框平面向里，磁感应强度大小为B。若金属框a、b两端与恒压电源相连，电流方向如图所示，若通过ab边的电流大小为I，则金属框受到的安培力大小和方向分别为(　　)
A．BIL，方向竖直向上
B．2BIL，方向竖直向上
C．BIL，方向竖直向下
D．3BIL，方向竖直向下
A　[由题意可知，边ab(cd)的长度是边ad(bc)长度的2倍，所以边ab(cd)的电阻是边ad(bc)电阻的2倍，由并联关系可知，通过adcb支路的电流为，所以边dc所受安培力大小为Fdc＝BIL，
方向竖直向上，边ab所受安培力大小为Fab＝BIL，
方向竖直向上，边ad和边bc所受安培力的合力为零，所以金属框所受安培力大小为F＝BIL，
方向竖直向上，故A正确。]
10、(双选)如图所示，用丝线吊一个质量为m的带电(绝缘)小球处于匀强磁场中，空气阻力不计，当小球分别从A点和B点向最低点O运动且两次经过O点时(　　)
A．小球的动能相同
B．丝线所受的拉力相同
C．小球所受的洛伦兹力相同
D．小球的向心加速度相同
AD　[带电小球受到洛伦兹力和绳的拉力与速度方向时刻垂直，对小球不做功，只改变速度方向，不改变速度大小，只有重力做功，故两次经过O点时速度大小不变，动能相同，A正确；小球分别从A点和B点向最低点O运动且两次经过O点时速度方向相反，由左手定则可知两次过O点洛伦兹力方向相反，绳的拉力大小也就不同，故B、C错误；由a＝可知向心加速度相同，D正确。]
11、如图所示是质谱仪的工作原理示意图。带电粒子被加速电场加速后，进入速度选择器。速度选择器内存在相互正交的匀强磁场和匀强电场。匀强磁场的磁感应强度为B，匀强电场的电场强度为E。平板S上有可让粒子通过的狭缝P和记录粒子位置的胶片A1A2.平板S下方有磁感应强度为B0的匀强磁场。下列表述不正确的是(　　)
A．质谱仪是分析同位素的重要工具
B．速度选择器中的磁场方向垂直纸面向外
C．能通过狭缝P的带电粒子的速率等于
D．粒子打在胶片上的位置越靠近狭缝P，粒子的比荷越小
D　[因同位素原子的化学性质完全相同，无法用化学方法进行分析，故质谱仪就成为同位素分析的重要工具，选项A正确。在速度选择器中，带电粒子所受电场力和洛伦兹力在粒子沿直线运动时应等大反向，结合左手定则可知选项B正确。再由qE＝qvB有v＝，选项C正确。在磁感应强度为B0的匀强磁场中R＝所以＝，选项D错误。]
12、思考判断(正确的打“√”，错误的打“×”)
(1)磁场的方向就是小磁针静止时所受合力的方向。
(
)
(2)电流为I，长度为L的通电导线放入磁感应强度为B的磁场中受力的大小一定是F＝ILB。
(
)
(3)磁场中某处的磁感应强度大小与有无小磁针无关，与有无通电导线也无关。
(
)
(4)公式B＝说明B与F成正比，与IL成反比。
(
)
【答案】（1）×
（2）×
（3）√（4）×
13、如图所示，圆形区域内有垂直于纸向里的匀强磁场，一个带电粒子以速度v从A点沿直径AOB方向射入磁场，经过t时间从C点射出磁场，OC与OB成60°角。现将带电粒子的速度变为，仍从A点沿原方向射入磁场，不计重力，则粒子在磁场中的运动时间是多少？
[解析]　根据作图法找出速度为v时的粒子轨迹圆圆心O′，由几何关系可得：磁场中的轨迹弧所对圆心角∠AO′C＝θ＝60°，设圆形磁场的半径为r，
粒子的轨道半径为R1，因此有：qvB＝m，tan
＝，
轨迹圆半径R1＝r，
当粒子速度变为时，粒子的轨道半径为R2，因此有：
qB＝m，tan
＝，其轨迹圆半径R2＝r，磁场中的轨迹弧所对圆心角：θ1＝120°，周期：T＝，粒子运动时间：t＝T，t2＝T，
解得t2＝2t。
[答案]　2t
