沪科版九年级 第十五章 探究电路 第5节 家庭用电 课件（51张ppt）

(共51张PPT)
第十五章
探究电路
第5节
家庭用电
沪科版九年级全一册物理课件

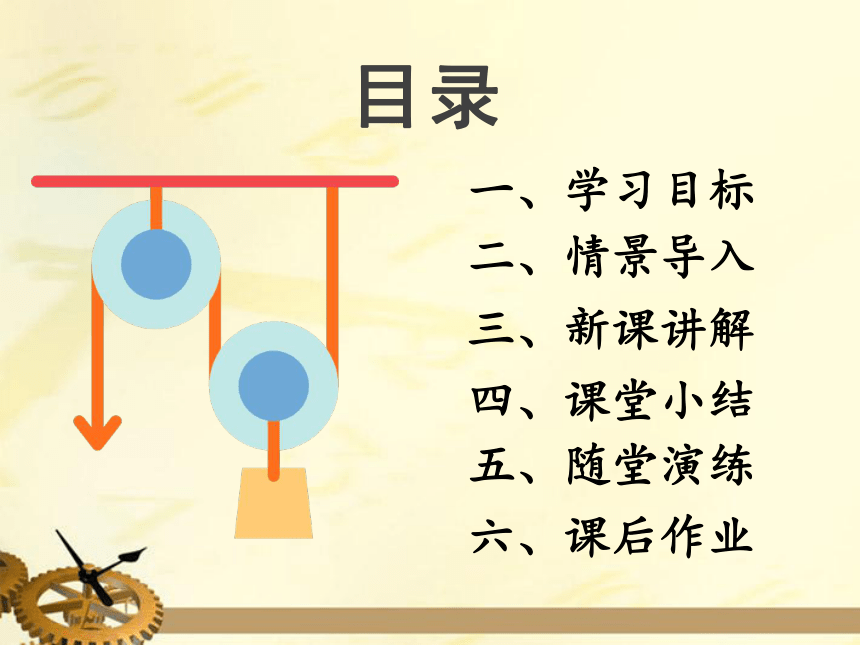

六、课后作业
五、随堂演练
三、新课讲解
二、情景导入
一、学习目标
四、课堂小结
学习目标
1

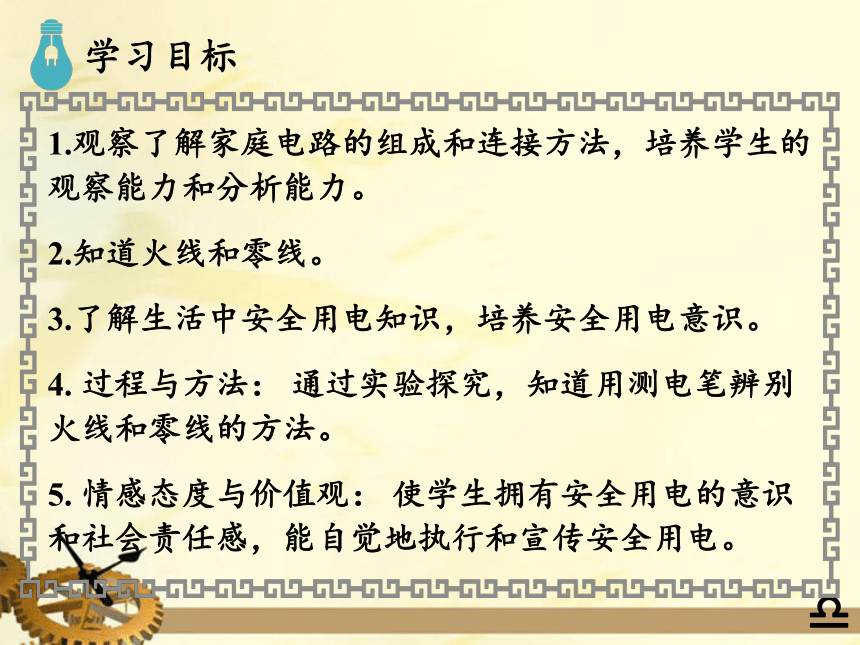

学习目标
1.观察了解家庭电路的组成和连接方法，培养学生的观察能力和分析能力。
2.知道火线和零线。
3.了解生活中安全用电知识，培养安全用电意识。
4.
过程与方法：
通过实验探究，知道用测电笔辨别火线和零线的方法。
5.
情感态度与价值观：
使学生拥有安全用电的意识和社会责任感，能自觉地执行和宣传安全用电。
情景导入
2
情景导入
情景导入
讨论：
要安装家庭电路,你该准备些什么材料呢?
新课讲解
3

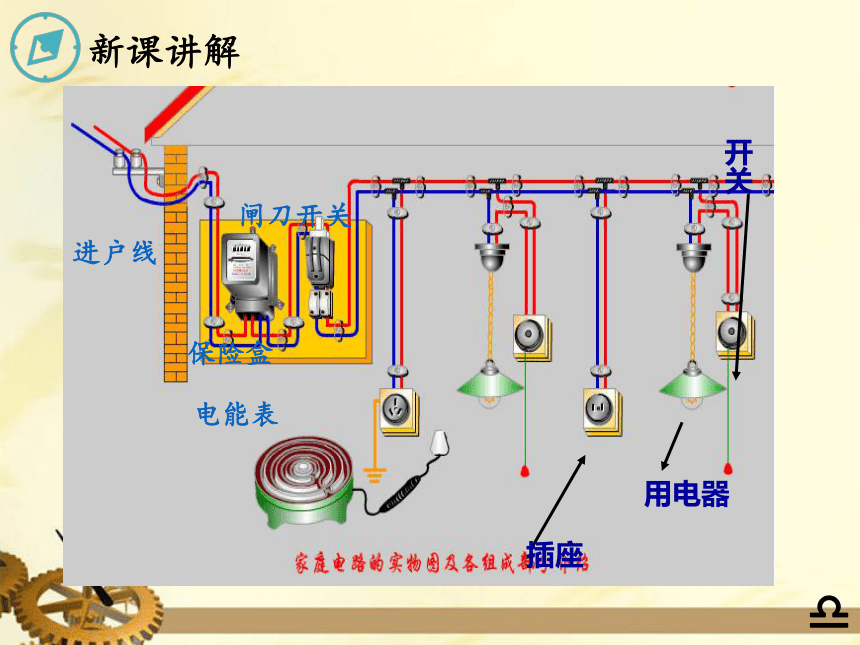

新课讲解
开关
插座
用电器
电能表
进户线
闸刀开关
保险盒
新课讲解
PPT模板：www.1ppt.com/moban/
PPT素材：www.1ppt.com/sucai/
PPT背景：www.1ppt.com/beijing/
PPT图表：www.1ppt.com/tubiao/
PPT下载：www.1ppt.com/xiazai/
PPT教程：
www.1ppt.com/powerpoint/
资料下载：www.1ppt.com/ziliao/
范文下载：www.1ppt.com/fanwen/
试卷下载：www.1ppt.com/shiti/
教案下载：www.1ppt.com/jiaoan/
PPT论坛：www.1ppt.cn
PPT课件：www.1ppt.com/kejian/
语文课件：www.1ppt.com/kejian/yuwen/
数学课件：www.1ppt.com/kejian/shuxue/
英语课件：www.1ppt.com/kejian/yingyu/
美术课件：www.1ppt.com/kejian/meishu/
科学课件：www.1ppt.com/kejian/kexue/
物理课件：www.1ppt.com/kejian/wuli/
化学课件：www.1ppt.com/kejian/huaxue/
生物课件：www.1ppt.com/kejian/shengwu/
地理课件：www.1ppt.com/kejian/dili/
历史课件：www.1ppt.com/kejian/lishi/
..
。
。
。
220V
火线
零线
电能表
熔丝
闸刀开关
两孔插座
电灯
开关

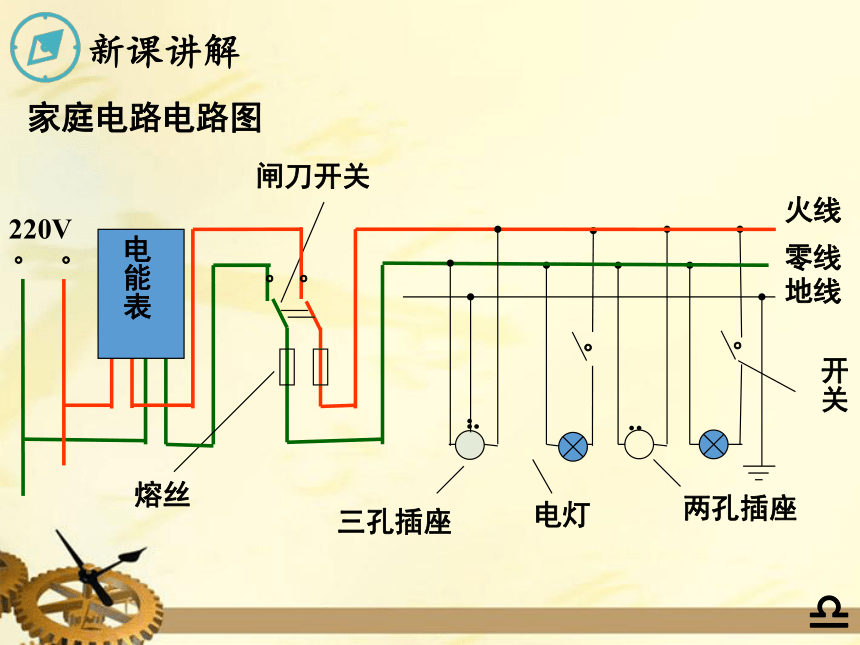

家庭电路电路图
。
。
。
地线
..
.
三孔插座
新课讲解
PPT模板：www.1ppt.com/moban/
PPT素材：www.1ppt.com/sucai/
PPT背景：www.1ppt.com/beijing/
PPT图表：www.1ppt.com/tubiao/
PPT下载：www.1ppt.com/xiazai/
PPT教程：
www.1ppt.com/powerpoint/
资料下载：www.1ppt.com/ziliao/
范文下载：www.1ppt.com/fanwen/
试卷下载：www.1ppt.com/shiti/
教案下载：www.1ppt.com/jiaoan/
PPT论坛：www.1ppt.cn
PPT课件：www.1ppt.com/kejian/
语文课件：www.1ppt.com/kejian/yuwen/
数学课件：www.1ppt.com/kejian/shuxue/
英语课件：www.1ppt.com/kejian/yingyu/
美术课件：www.1ppt.com/kejian/meishu/
科学课件：www.1ppt.com/kejian/kexue/
物理课件：www.1ppt.com/kejian/wuli/
化学课件：www.1ppt.com/kejian/huaxue/
生物课件：www.1ppt.com/kejian/shengwu/
地理课件：www.1ppt.com/kejian/dili/
历史课件：www.1ppt.com/kejian/lishi/

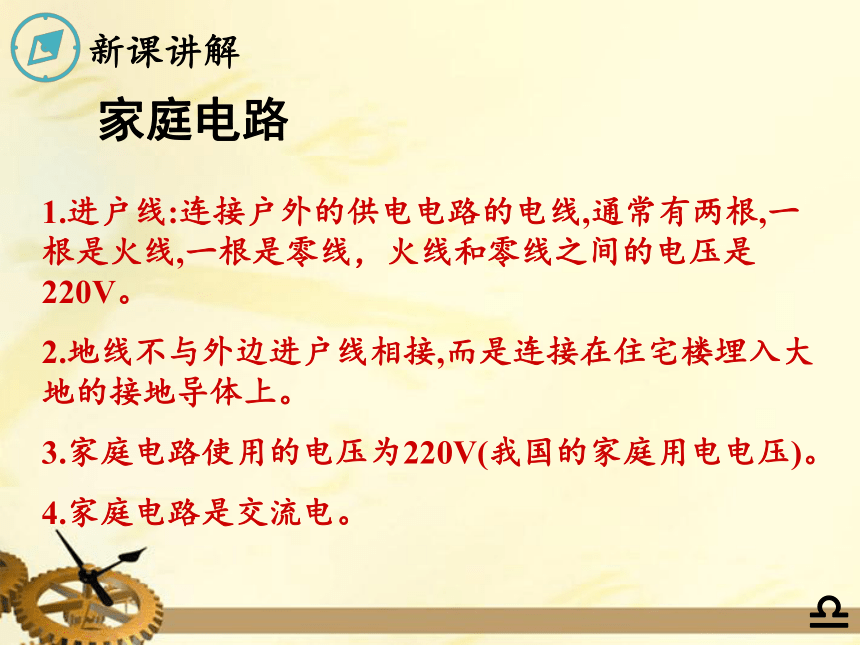

家庭电路
1.进户线:连接户外的供电电路的电线,通常有两根,一根是火线,一根是零线，火线和零线之间的电压是220V。
2.地线不与外边进户线相接,而是连接在住宅楼埋入大地的接地导体上。
3.家庭电路使用的电压为220V(我国的家庭用电电压)。
4.家庭电路是交流电。
新课讲解

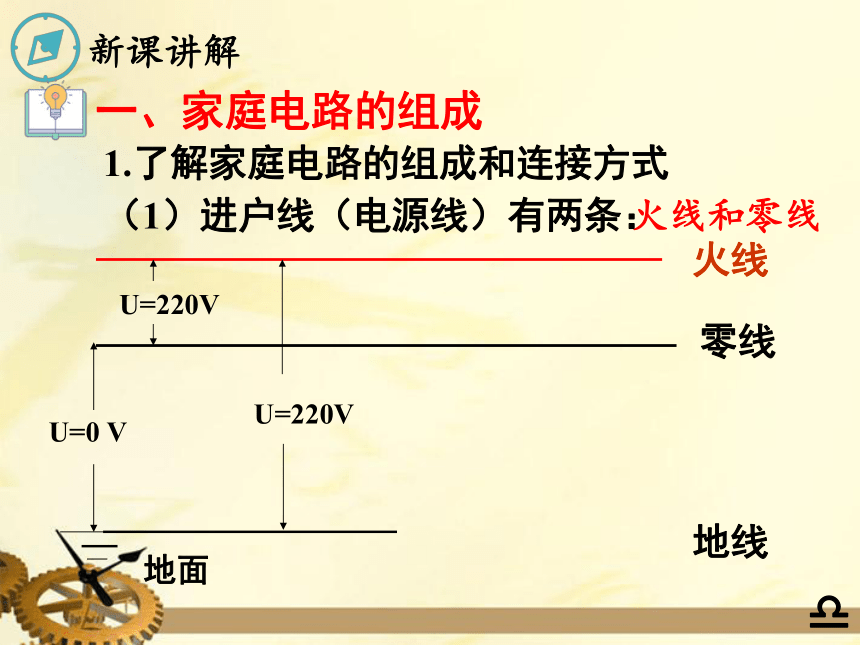

一、家庭电路的组成
火线
零线
U=220V
U=220V
U=0
V
地面
火线和零线
地线
（1）进户线（电源线）有两条：
1.了解家庭电路的组成和连接方式
新课讲解
（2）电能表：测量用户一段时间内消耗电能的仪表。安装在家庭电路的干路上
（3）闸刀开关：安装在电能表之后，是家庭电路的总开关，其下端有保险丝
（4）保险丝：材料由电阻率大、熔点低的铅锑合金组成，串联在电路中。当电流过大时，自动切断电路。
新课讲解
火线
零线
进户线：
我是家庭电路中的电源，由低压供电线路供给，我有两个成员，一个叫火线，另一个叫零线。火线和地之间有220伏的电压，零线和地之间没有电压，火线和零线之间有220伏的电压。
家庭电路中“家庭成员”的自我介绍：
新课讲解
电
能
表
测量并记录用户用电的多少，其安装和维修不属于用户的权利。从左到右有4个接线柱，1、3接进户线。
新课讲解
闸刀开关
在家庭电路中，能控制所有用电器的通断。
220V
..
。
。
火线
零线
电能表
保险丝
闸刀开关
新课讲解
2.观察三线插头与三线插座
三线插头
新课讲解
三线插座
新课讲解
三线插座是怎样
接入电路中的呢?
零线
火线
地线
左零右火
中接地
新课讲解
火线
零线
地线
零线
火线
地线
左零右火
中接地
新课讲解
火线
零线
地线
零线
火线
左零右火
新课讲解
接零线
接火线
接地线
新课讲解
思考：同是漏电，为何反差如此大？
当用电器漏电时，其金属壳上就有220伏的电压。如果这个用电器没有接地线，当人触及它时，电流就会通过人体进入大地，发生触电事故。若外壳接地，电流就会经接地线进入大地，人体接触用电器外壳时就不再有电流流经人体。因此，接地线是用电器的安全线。
新课讲解
3.测电笔
（1）测电笔的构造：
由金属笔尖、大电阻、氖管和笔尾金属体依次相连而成。
新课讲解
（2）测电笔的使用：
用手捏住笔尾金属体，将笔尖接触进户线，若碰到的是火线，则氖管发光。若笔尖接触的是零线，氖管就不会发光。
新课讲解
为什么手触笔尾金属体时氖管会发光，而人不会触电呢?
因为笔尖接触火线时，220伏的电压加在测电笔和人体构成的串联电路上，通过氖管和人体的电流小于220伏/1000000欧=0.00022安=0.22毫安，这个电流可以
使氖管发光，但对人体是没有危害的。
新课讲解
二、电灯
电灯主要包括白炽灯、荧光灯、高压气灯。
电灯为什么会发光呢?
因为灯泡内的钨丝通电后发热，灯丝达到2000℃左右，达到白炽状态，于是灯丝发出明亮的白光。
新课讲解
足球场一般用高压钠灯
高压钠灯亮度大，耗能小。可用在道路、港口、矿山的照明
白炽灯
节能灯
常见的电灯
新课讲解
火线
零线
螺口灯泡的螺旋一定要接在零线上
新课讲解
可以接上各种用电器，非常方便灵活。
想一想
插座
1.插座上的各个用电器是什么连接关系?
并联
2.插座上的两根接线是哪两根线的延伸?
零线和火线
3.三孔插座的第三根线接在哪里?有何作用?
接地；
防止触电
新课讲解
三、注意安全用电
火线
零线
1.家庭电路中的触电事故都是人体直接或间接接触火线引起的。
单线触电
双线触电
低压触电
新课讲解
2.高压触电的两种形式
U
高压电弧触电
跨步电压触电
新课讲解
触电急救
该怎么办呢?
这种方法可以吗？
1.应当赶快切断电源，（在家中）或者用干燥的木棍、竹竿将电线跳开，使被触电的人迅速脱离电源。（在野外）
2.必要时进行人工呼吸，同时打120通知医务人员抢救。
不能直接去碰触电的人
否则施救者也会触电
新课讲解
四、家庭电路中电流过大的原因
1.短路
2.用电器的总功率过大
新课讲解
1.如何防止触电，保证安全用电呢?
（1）家庭电路的安装应当符合安全用电的要求；
（2）要注意不要弄湿用电器；
（3）保护好用电器的绝缘体，不使它的火线裸露；
（4）对于有金属外壳的家用电器，其外壳要接地；
（5）在户外，不要靠近高压带电体。
2.安全用电的原则:
（1）不接触低压带电体；
（2）不靠近高压带电体。
3.家庭电路中电流过大的原因
（1）短路；
（2）用电器的总功率过大。
要点归纳
新课讲解
雷电是大气中一种剧烈的放电现象
注意防雷
新课讲解
现代建筑上的避雷针
高压输电铁塔上的防雷导线
新课讲解
安全用电原则
不接触低压带电体，不靠近高压带电体，要警惕本来不应带电的物体带了电，本来该绝缘的物体导了电：
1.防止绝缘部分破损
2.保持绝缘部分干燥
3.避免电线跟其它金属物接触
4.要定期检查，及时修理
课堂小结
4
课堂小结
触电急救
使触电者尽快脱离电源
（1）如果触电现场远离开关或不具备关断电源的条件，救护者可站在干燥木板上，用一只手抓住衣服将其拉离电源，也可用干燥木棒、竹竿等将电从触电者身上挑开。
（2）如触电发生在火线与大地间，可用干燥绳索将触电者身体拉离
地面，或用干燥木板将人体与地面隔开，再设法关断电源.
（3）如手边有绝缘导线，可先将一端良好接地，另一端与触电者所
接触的带电体相接，将该相电源对地短路.
（4）也可用手头的刀、斧、锄等带绝缘柄的工具，将电线砍断或撬断。
随堂演练
5
随堂演练
1.家庭电路中从进户线到用电器间应装总开关、电能表和熔断器，安装的正确顺序
（
）
A、电能表、总开关、熔断器
B、闸刀开关、电能表、熔断器
C、闸刀开关、熔断器、电能表
D、熔断器、总开关、电能表
A
随堂演练
2.下列关于测电笔使用正确的是（
）
A
B
B
随堂演练
1.如图1所示，闭合开关S后，发现电灯L不亮，且熔丝没有熔断，某同学用测电笔测
试灯头的两根线C、D，发现这两处都使测电笔发光，再用测电笔测试火线A和零线
B时，尽管在测火线A时能发光，在测零线B时不发光，那么可以判定故障是(
)
A.火线和零线短路
B.电灯L短路
C.电线AC段某处断路
D.电线BD段某处断路
D
图1
随堂演练
3.下列做法中符合安全用电原则的是（
）
A．用湿手插电源插头
B．有金属外壳的用电器，电源插头应采用三脚插头
C．当有人触电时，应立即用手将触电者拉开
D．许多大功率用电器的电源插头插在同一插线板上同时工作
B
4.某同学家中原来电灯都正常发光，当把一个开关断开的台灯插头插入插座中，保险丝熔断，室内电灯全部熄灭，其原因可能是（
）
A.台灯的功率过大
B.台灯内灯泡短路
C.插座原已短路
D.台灯的插头短路
D
随堂演练
5.如图所示，在家庭电路中，螺丝口灯泡的灯座及开关连接正确的的是(
）
A
B
C
D
C
6.下列有关用电常识的说法，正确的是
(
)
A.家庭电路中的用电器都是串联的
B.用湿手拔动电路中的开关是安全的
C.保险丝熔断一定是由于电路短路造成的
D.发生触电事故时应首先拉闸切断电路，或用干木棒等绝缘物把电线挑开
D
随堂演练
7.图3所示的图片是生活当中见到的几种情况，其中符合安全用电做法的是（
）
8.小明同学家里的几盏灯都不亮了，检查保险丝没有熔断，用测电笔测室内各处电路时，氖管均发光。小明对故障做了4种判断，其中正确的是(
)
A.灯泡全部烧坏
B.室内线路某处短路。
C.进户线零线开路
D.进户线火线开路
D
C
图3
D.发现触电立即切断电源
B.电线上晾衣服
C.机壳没有接地
A.绝缘皮破损
随堂演练
9.用笔画线表示导线，把如图2所示的引出线a、b、c、d、e
、f正确连入电路。
图2
画一画
你真行
课后作业
6
课后作业
1、完成教材对应习题；
2、完成同步练习册对应习题。
谢谢观看
