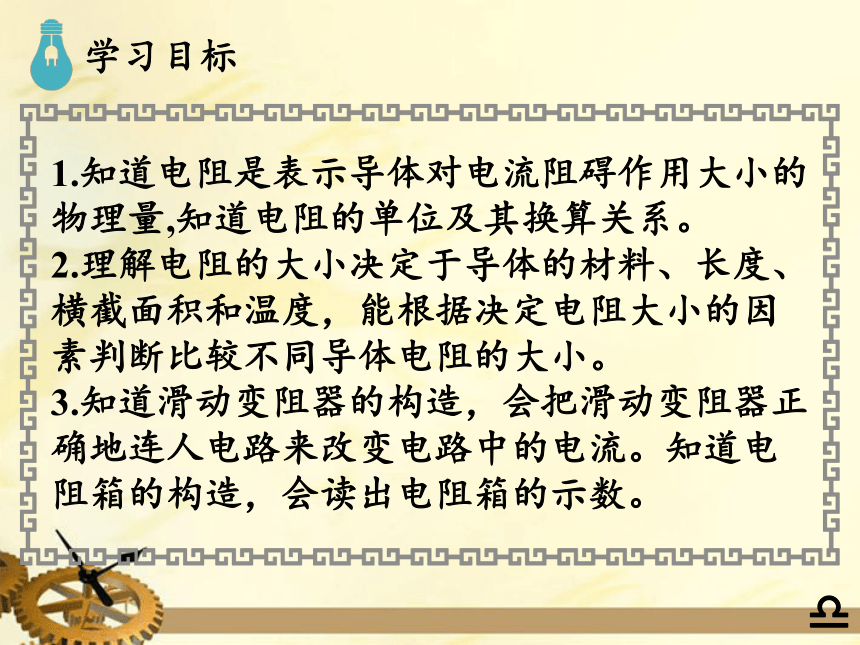

1.知道电阻是表示导体对电流阻碍作用大小的物理量,知道电阻的单位及其换算关系。
2.理解电阻的大小决定于导体的材料、长度、横截面积和温度，能根据决定电阻大小的因素判断比较不同导体电阻的大小。
3.知道滑动变阻器的构造，会把滑动变阻器正确地连人电路来改变电路中的电流。知道电阻箱的构造，会读出电阻箱的示数。
情景导入
2
情景导入
大街上车太多就会发生堵塞
情景导入

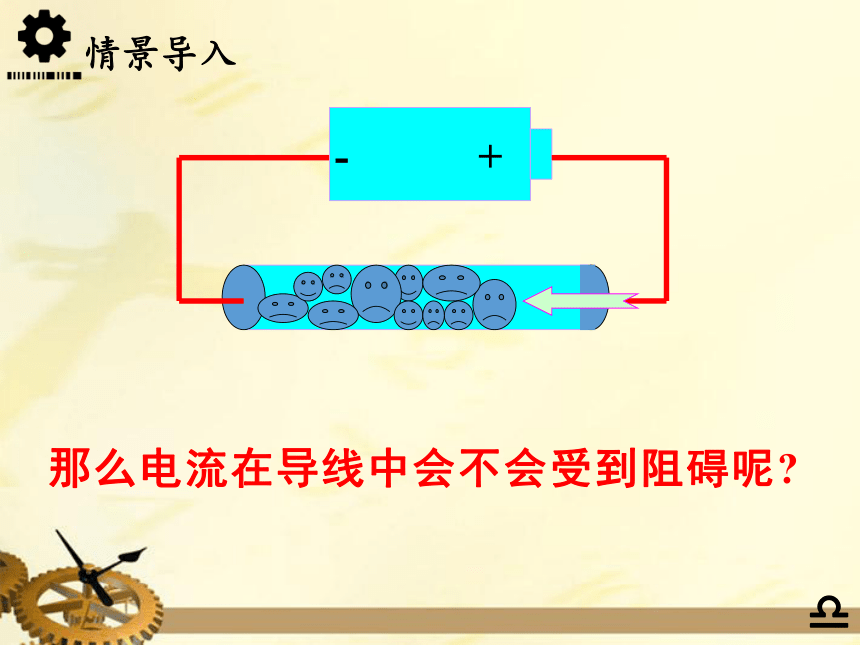

那么电流在导线中会不会受到阻碍呢?
-
+
情景导入

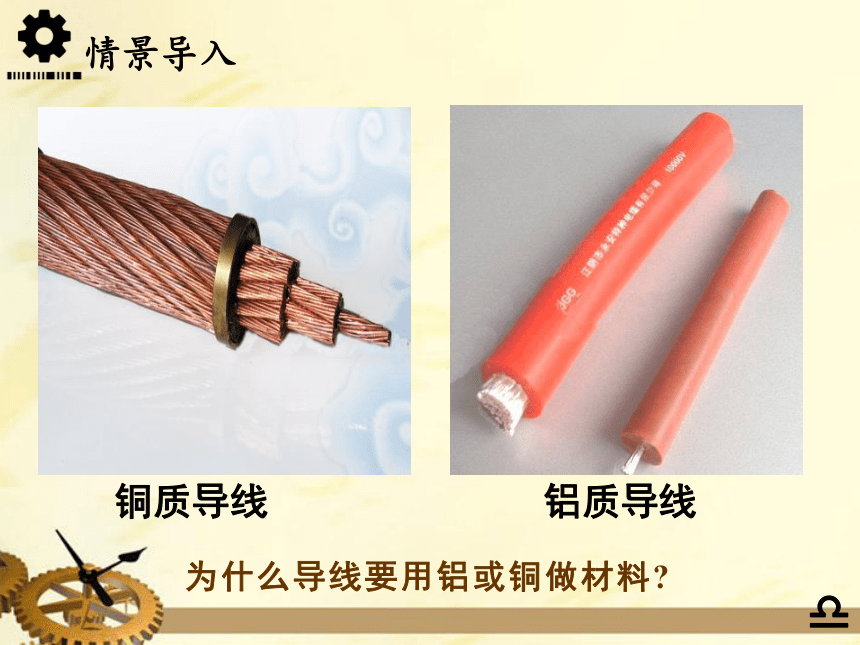

为什么导线要用铝或铜做材料?
铝质导线
铜质导线
情景导入

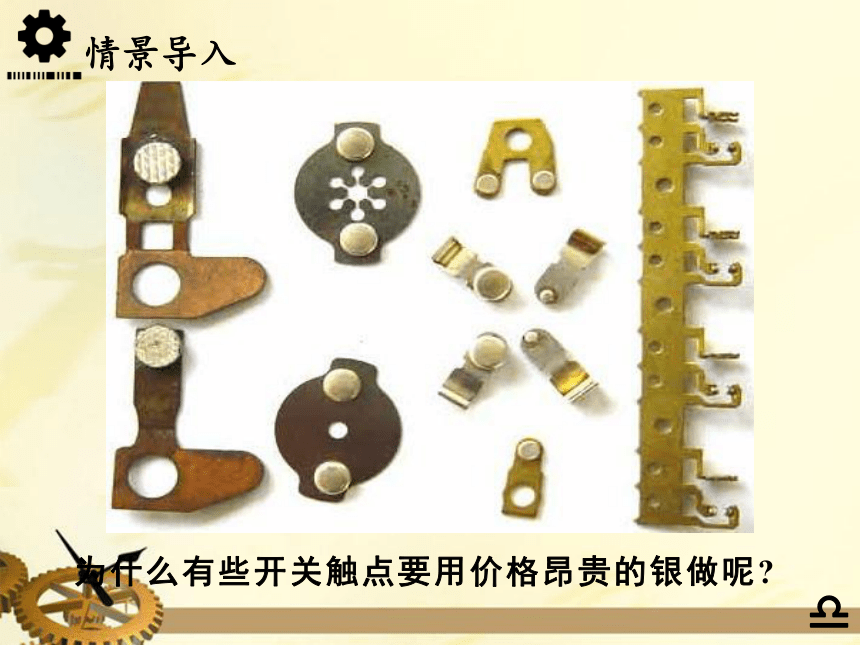

为什么有些开关触点要用价格昂贵的银做呢?
情景导入

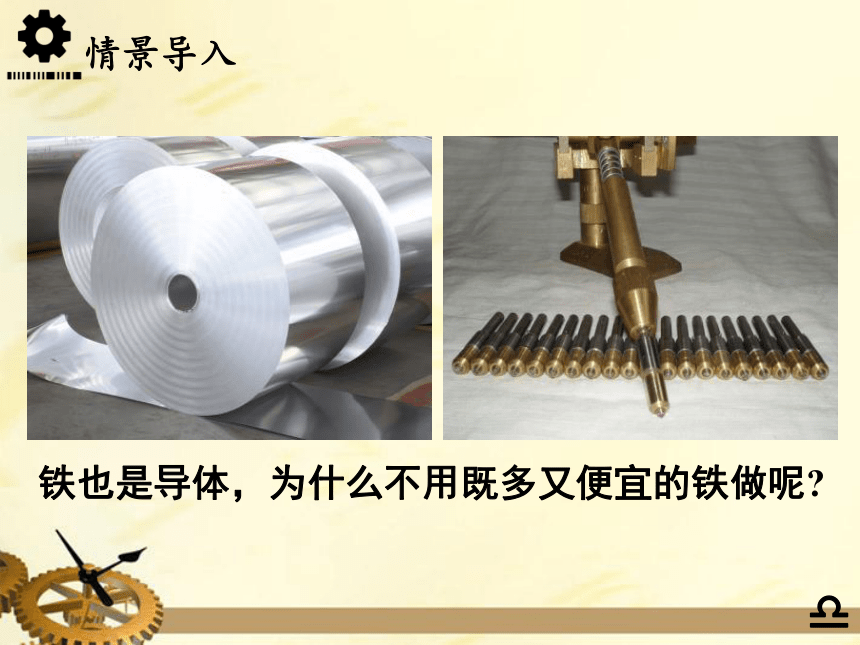

铁也是导体，为什么不用既多又便宜的铁做呢?
新课讲解
3
新课讲解
演示1

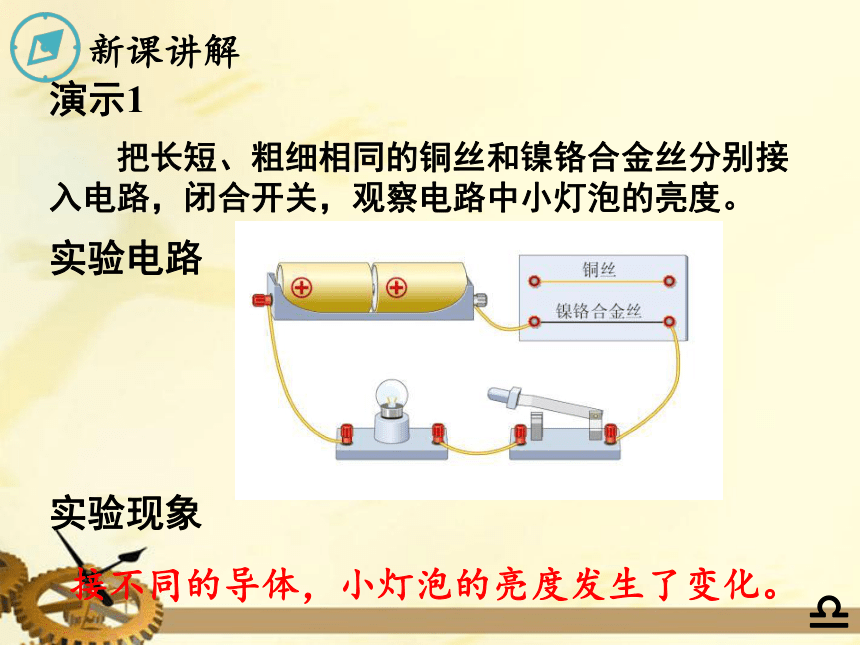

　　把长短、粗细相同的铜丝和镍铬合金丝分别接入电路，闭合开关，观察电路中小灯泡的亮度。
接不同的导体，小灯泡的亮度发生了变化。
实验电路
实验现象
新课讲解
相同电压下，为什么不同金属丝的电流不同?
导体虽容易导电，却同时对电流有阻碍作用。在相同的电压下，通过铜丝的电流较大，表明铜丝对电流的阻碍作用较小；通过镍铬合金丝的电流较小，表明镍铬合金丝对电流的阻碍作用较大。
新课讲解
一、电阻
1．在物理学中，用电阻来表示导体对电流阻碍作用的大小。
导体的电阻越大，表示导体对电流的阻碍作用就越大。导体的电阻通常用字母R表示。
2．单位：欧姆（ohm），简称欧，符号Ω。
3．电阻的单位还有：兆欧（MΩ）
　　　　　　　　
千欧（kΩ）
　换算关系是：
　1
kΩ
=
1
000
Ω=
103
Ω
　1
MΩ
=
1
000
000
Ω=106
Ω
新课讲解
4．电阻器
　　在电子技术中，我们常用到有一定电阻值的元件——电阻器，也叫做定值电阻，简称电阻。电路图中用符号
表示。
新课讲解
二、探究影响电阻大小的因素
我们看到，高压输电用的电线，使用的金属线又粗又直。为什么不用细导线输电呢?
电炉上面的电炉丝，为什么不用粗而直的导线呢?
导体的电阻大小还跟哪些因素有关?
新课讲解
导体的长度
导体的粗细
导体的材料
温度
想一想
比一比
人走路情景
电荷运动
街道的长度
街道的宽度
天气
猜一猜
不同的街道
新课讲解
点击“播放”动画类比人走路与电荷经过导体
新课讲解
　　把长短、粗细相同的铜丝和镍铬合金丝分别接入电路，闭合开关，观察电路中小灯泡的亮度。
接不同的导体，小灯泡的亮度发生了变化。
实验电路
实验现象
1.探究电阻与导体材料的关系
新课讲解
1.探究电阻与导体材料的关系
　　在上述实验中，接入电流表，观察电流表的示数变化，并继续观察小灯泡的亮度。
A
B
A
实验电路
实验现象
　　把铜丝接入电路时，电流表的示数较大，小灯泡较明亮；
　　把镍铬合金丝接入电路时，电流表的示数较小，小灯泡较暗。
　　
新课讲解
2.探究电阻与导体长度的关系
新课讲解
实验：电阻是否与导体的长度有关
材料
长度
（m）
横截面积（mm2）
电流
（A）
对电流的阻碍作用
电阻
镍铬合金
0.5
S
镍铬合金
1
S
导体的电阻与长度有关。
材料、横截面积相同，导体越长，电阻越大。
实验结论：
新课讲解
3.探究电阻与导体横截面积的关系
新课讲解
实验：电阻与导体横截面积是否有关
材料
长度
（m）
横截面积
（mm2）
电流
（A）
对电流的阻碍作用
电阻
镍铬合金
1
S
镍铬合金
1
2S
导体的电阻与横截面积有关；
材料、长度相同，导体的横截面积越大，电阻越小。
实验结论：
新课讲解
实验：电阻还与温度有关
灯丝
A
加热
新课讲解
拖动导线、点击开关动画演示影响电阻大小的因素
新课讲解
新课讲解
新课讲解
这两个实验的不同之处是什么?
新课讲解
实验结论
导体的电阻决定于它本身的材料、长度、横截面积和温度，与其他因素无关。所以说，电阻是导体本身的一种性质。
新课讲解
越长
电阻越大
越短
电阻越小
横截面积
越大
电阻越小
越小
电阻越大
材料
不同物体导电能力不同
长度
新课讲解
温度也影响电阻
电阻还跟温度有关。对大多数导体来说，温度越高，电阻导体越大。但也有少数导体，电阻随温度的升高而减小。
新课讲解
　　在其他条件相同的情况下，电阻较小的材料导电性能较强；反之，电阻较大，导电性能较弱。右图展示的是不同材料在导电性能上的排序，从上至下，材料的导电性能依次减弱。
新课讲解
演示实验
1．观察调光灯亮度变化
2．倾听音箱音量的变化
新课讲解
想做就做
　　沿铅笔芯移动导线夹，小灯泡的亮度怎样变化?
　　你认为灯泡的亮度为什么会这样变化?
铅笔芯
新课讲解
实验总结
当铅笔芯连入电路中的长度变长时，电路中电流
，灯泡亮度
。
变小
改变连入电路中的
，可以改变接入电路中的电阻,从而可以改变电路中的
。
启示：
电阻线的长度
电流
当铅笔芯连入电路中的长度变短时，电路中电流
，灯泡亮度
。
变大
变亮
变暗
滑动变阻器就是跟据这样的原理制成的
新课讲解
三、变阻器
　　滑动变阻器
能改变接入电路中电阻大小的元件叫做变阻器。
电阻箱
新课讲解
四、滑动变阻器
（3）元件符号：
（2）结构示意图：
2．图示
（1）实物图：
1．工作原理：改变接入电路中电阻线的长度来改变接入电阻，从而改变电流。
剖析构造
由于电阻线表面涂着绝缘漆，为了滑片与电阻线紧密接触，要把接触滑片的地方的绝缘漆刮掉。
金属杆
滑片
电阻线
白瓷筒
新课讲解
新课讲解
（4）铭牌上标有什么?其含义是什么?
“50Ω
1.5A”是什么意思?
50Ω
1.5A
变阻器的最大阻值是50Ω，允许通过的最大电流是1.5A。（否则会烧坏变阻器）
新课讲解
（5）滑动变阻器使用注意事项
使用注意事项：
1.在闭合开关之前，应将滑片置于阻值最大端。
（目的是保护电路）
2.不能超过允许通过的最大电流
（否则烧坏滑动变阻器）
新课讲解
实验：用滑动变阻器改变电流
新课讲解
五、电阻箱
能表示出阻值的变阻器。
旋钮式电阻箱
内部结构
新课讲解
六、变阻器的应用
电位器
新课讲解
电位器
新课讲解
动画演示：点击“演示内容”
试试看
课堂小结
4
课堂小结
1.电阻—用来表示导体对电流阻碍作用的大小的物理量，
用字母R表示。
2.在国际单位制里，电阻的单位是欧姆，简称欧，符号Ω。
3.如果导体两端的电压是1伏，通过的电流是1安,这段导体的电阻就是1欧。
4.导体的电阻决定于它本身的材料、长度、横截面积和温度，与其他因素无关。
随堂演练
5
随堂演练
1.
0.2MΩ=_______Ω=______KΩ
2×105
200
2.两条粗细相同，电阻相等的铜导线和镍铬合金线的长度是（
）
A.铜导线长些
B.镍铬合金长些
C.一样长
D.无法确定
A
随堂演练
3.关于导体的电阻,下列说法中正确的是(
)
A.导体电阻越大,表示导体对电流的阻碍作用越小
B.导体电阻越大,表示导体对电流的阻碍作用越大
C.导体电阻与电流有关，电流越大导体的电阻越小
D.导体电阻与电流有关，电流越小导体的电阻越大
4.下列说法中正确的是（
）
A.导体越长，其电阻越小
B.导体越粗，其电阻越大
C.导体越细，其电阻越大
D.在导体的材料、粗细相同时，导体越长其电阻越大
B
D
随堂演练
5.有材料相同的a、b、c三根电阻线，它们的电阻分别是Ra=10Ω、Rb=15Ω、Rc=20Ω
如果它们的长度相同，则最粗的是______线
如果它们的粗细相同，则最长的是______线
6.将一根阻值为12Ω的电阻线接入电路中，当开关S闭合时，通过其电流为0.5A，其电阻为___Ω,当开关S断开时，通过其电流为____A,其电阻值是_____Ω.若将这根电阻线均匀地拉长，其电阻值______（变大、不变、变小）
Ra
Rc
12
0
12
不变
随堂演练
7.一段由若干股组成的铜芯线，当抽去它其中的几股后，这段铜芯线的电阻将（
）
A、变大
B、变小
C、不变
D、无法确定
8.关于电阻以下说法正确的是（
）
A、长的导线比短的导线电阻大
B、粗的导线比细的导线电阻小
C、铜导线比铁导线电阻小
D、以上讲法均不准确
A
D
课后作业
6
1、完成教材对应习题；
2、完成同步练习册对应习题。
课后作业
