鲁教版（五四制）九年级物理上学期第十二章电压和电阻章节测试题（无答案）

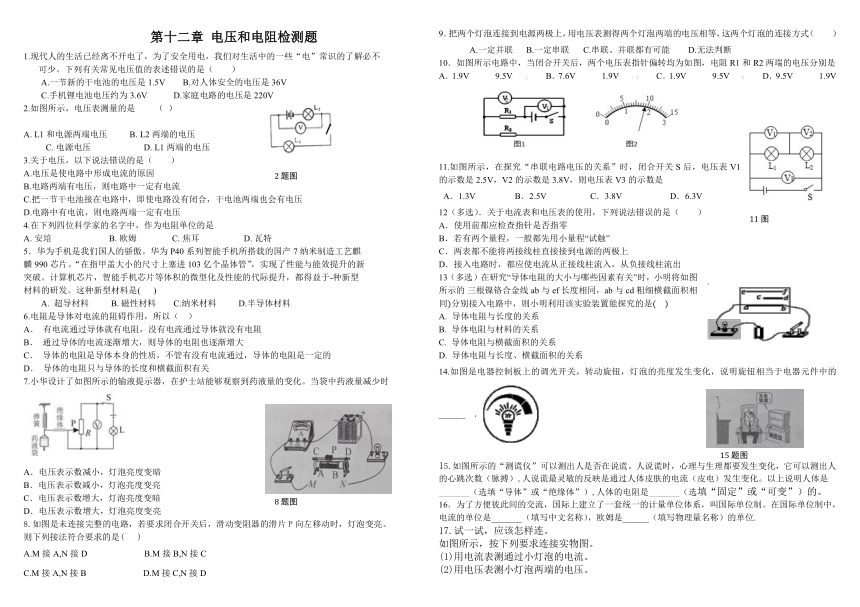

第十二章
电压和电阻检测题
1.现代人的生活已经离不开电了，为了安全用电，我们对生活中的一些“电”常识的了解必不
可少。下列有关常见电压值的表述错误的是（
）
A.一节新的干电池的电压是1.5V
B.对人体安全的电压是36V
C.手机锂电池电压约为3.6V
D.家庭电路的电压是220V
2.如图所示，电压表测量的是?????????（??）
A.?L1和电源两端电压?????????B.?L2两端的电压???
?????????C.?电源电压?????????????
D.?L1两端的电压
3.关于电压，以下说法错误的是（
）
(
2
题图
)A.电压是使电路中形成电流的原因
B.电路两端有电压，则电路中一定有电流
C.把一节干电池接在电路中，即使电路没有闭合，干电池两端也会有电压
(
11
图
)D.电路中有电流，则电路两端一定有电压
4.在下列四位科学家的名字中，作为电阻单位的是
A.?安培　　　?????????????B.?欧姆???????????????C.?焦耳???????????????????D.?瓦特
5．华为手机是我们国人的骄傲。华为P40系列智能手机所搭载的国产7纳米制造工艺麒
麟990芯片。“在指甲盖大小的尺寸上塞进103亿个晶体管”，实现了性能与能效提升的新
突破。计算机芯片，智能手机芯片等体积的微型化及性能的代际提升，都得益于-种新型
材料的研发。这种新型材料是(
)
A.
超导材料??
B.?磁性材料
??C.纳米材料?
?D.半导体材料
6.电阻是导体对电流的阻碍作用，所以（
）
A．
有电流通过导体就有电阻，没有电流通过导体就没有电阻
B．
通过导体的电流逐渐增大，则导体的电阻也逐渐增大
C．
导体的电阻是导体本身的性质，不管有没有电流通过，导体的电阻是一定的
D．
导体的电阻只与导体的长度和横截面积有关
7.小华设计了如图所示的输液提示器，在护士站能够观察到药液量的变化。当袋中药液量减少时
A．电压表示数减小，灯泡亮度变暗
B．电压表示数减小，灯泡亮度变亮
(
8
题图
)C．电压表示数增大，灯泡亮度变暗
D．电压表示数增大，灯泡亮度变亮
8.如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P向左移动时，灯泡变亮。
则下列接法符合要求的是(
)
A.M接A,N接D
B.M接B,N接C
C.M接A,N接B
D.M接C,N接D
9．把两个灯泡连接到电源两极上，用电压表测得两个灯泡两端的电压相等，这两个灯泡的连接方式（
）
A.一定并联
B.一定串联
C.串联、并联都有可能
D.无法判断
10．如图所示电路中，当闭合开关后，两个电压表指针偏转均为如图，电阻R1和R2两端的电压分别是
A．1.9V
9.5V
B．7.6V
1.9V
C．1.9V
9.5V
D．9.5V
1.9V
11.如图所示，在探究“串联电路电压的关系”时，闭合开关S后，电压表V1的示数是2.5V，V2的示数是3.8V，则电压表V3的示数是
A．1.3V
B．2.5V
C．3.8V
D．6.3V
12（多选）．关于电流表和电压表的使用，下列说法错误的是（　　）
A．使用前都应检查指针是否指零
B．若有两个量程，一般都先用小量程“试触”
C．两表都不能将两接线柱直接接到电源的两极上
D．接入电路时，都应使电流从正接线柱流入，从负接线柱流出
13（多选）在研究“导体电阻的大小与哪些因素有关”时，小明将如图所示的?三根镍铬合金线ab与ef长度相同，ab与cd粗细横截面积相同分别接入电路中，则小明利用该实验装置能探究的是
A.
导体电阻与长度的关系
B.
导体电阻与材料的关系
C.
导体电阻与横截面积的关系
D.
导体电阻与长度、横截面积的关系
14.如图是电器控制板上的调光开关，转动旋钮，灯泡的亮度发生变化，说明旋钮相当于电器元件中的
______
．
(
15
题图
)
15.如图所示的“测谎仪”可以测出人是否在说谎。人说谎时，心理与生理都要发生变化，它可以测出人的心跳次数（脉搏）,人说谎最灵敏的反映是通过人体皮肤的电流（皮电）发生变化。以上说明人体是_______（选填“导体”或“绝缘体”）,人体的电阻是_______（选填“固定”或“可变”）的。
16．为了方便彼此间的交流，国际上建立了一套统一的计量单位体系，叫国际单位制。在国际单位制中，电流的单位是_______（填写中文名称），欧姆是______（填写物理量名称）的单位.
17.试一试，应该怎样连。
如图所示，按下列要求连接实物图。
(1)用电流表测通过小灯泡的电流。
(2)用电压表测小灯泡两端的电压。
(3)用滑动变阻器改变小灯泡的亮度，且当滑片向左移动时电阻减小。
(4)在虚线框内画出相应的电路图。
18.如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：
（1）灯泡L1两端的电压．
（2）灯泡L2两端的电压．
19．如图所示，电源电压为12V，开关闭合后两灯均发光，
电流表A2的示数为2A，通过L1的
电流为3A。求：
(1)A1的示数是多少？
(2)电灯L1两端的电压（即V的示数）是多少？
20．小组同学用如图的电路和下表中的金属丝探究“导体的电阻跟哪些因素有关”。
编号
材料
长度/
横截面积/
1
铜丝
0.5
0.1
2
铁丝
0.5
0.1
3
镍铬合金丝
0.5
0.1
4
镍铬合金丝
0.5
0.2
5
镍铬合金丝
1.0
0.1
(1)为了探究电阻与长度的关系，应选择编号为_____的两根金属丝，先后接入、间，通过观察_____来比较金属丝电阻的大小。
(2)选择编号为3、4的两根金属丝，先后接入、间，发现接入3号金属丝时灯泡的亮度比接人4号时的更暗，说明4号金属丝的阻值更_____（填“大”或“小”），这一实验表明：在其它条件相同时，_____，电阻越大。
(3).某班同学做“用滑动变阻器改变电流”的实验，电路如图所示。
连接实物时，开关应当
，滑片P应移动到最
端（选填“左”或“右”）；如果想使接入电路的电阻值变大，应该使滑片P向
移动（选填“左”或“右”）
。
21.在“探究串联电路中电压规律”的实验中，有多个电阻可供选择，小李把两个电阻R1、R2串联起来接到电源上，如图甲所示。
(1)图乙为小李同学依照电路图连接的实验电路，其中有一根导线尚未连接，请用笔画线代替导线补充完整，要求：电压表测R1两端的电压。
(2)正确连接电路后，实验正常进行，通过测得两组实验数据如下表所示：
实验序号
UAB/V
UBC/V
UAC/V
1
4
2
6
2
3
3
6
由此可以得出初步结论：___________________________。
(3)你认为本实验设计有什么不合理或可以改进的地方？若有，请加以说明。
________________________________________________________________。
