人教版九年级物理--15.5串并联电路的电流规律 练习

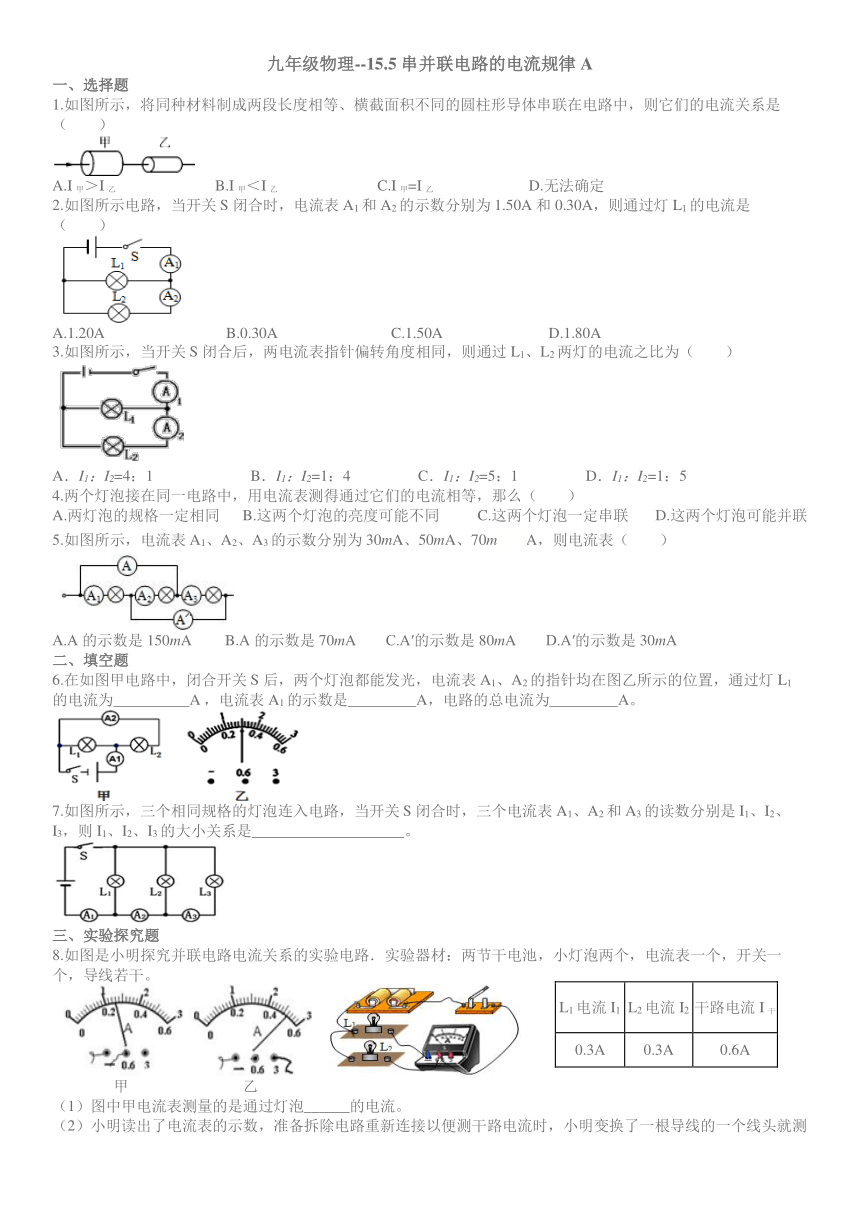

九年级物理--15.5串并联电路的电流规律A
选择题
1.如图所示，将同种材料制成两段长度相等、横截面积不同的圆柱形导体串联在电路中，则它们的电流关系是（　　）
A.I甲＞I乙??
B.I甲＜I乙?
?C.I甲=I乙???
D.无法确定
2.如图所示电路，当开关S闭合时，电流表A1和A2的示数分别为1.50A和0.30A，则通过灯L1的电流是（　　）
A.1.20A????
B.0.30A???
?C.1.50A????
D.1.80A
3.如图所示，当开关S闭合后，两电流表指针偏转角度相同，则通过L1、L2两灯的电流之比为（　　）
A．I1：I2=4：1
B．I1：I2=1：4
C．I1：I2=5：1
D．I1：I2=1：5
4.两个灯泡接在同一电路中，用电流表测得通过它们的电流相等，那么（　　）
A.两灯泡的规格一定相同??????B.这两个灯泡的亮度可能不同
C.这两个灯泡一定串联??
?D.这两个灯泡可能并联
5.如图所示，电流表A1、A2、A3的示数分别为30mA、50mA、70mA，则电流表（　　）
A.A的示数是150mA?????????B.A的示数是70mA
C.A′的示数是80mA????????D.A′的示数是30mA
二、填空题
6.在如图甲电路中，闭合开关S后，两个灯泡都能发光，电流表A1、A2的指针均在图乙所示的位置，通过灯L1的电流为
A?，电流表A1的示数是
A，电路的总电流为
A。
7.如图所示，三个相同规格的灯泡连入电路，当开关S闭合时，三个电流表A1、A2和A3的读数分别是I1、I2、I3，则I1、I2、I3的大小关系是
。
三、实验探究题
L1电流I1
L2电流I2
干路电流I干
0.3A
0.3A
0.6A
8.如图是小明探究并联电路电流关系的实验电路．实验器材：两节干电池，小灯泡两个，电流表一个，开关一个，导线若干。
甲
乙
（1）图中甲电流表测量的是通过灯泡______的电流。
（2）小明读出了电流表的示数，准备拆除电路重新连接以便测干路电流时，小明变换了一根导线的一个线头就测出了干路中的电流，请在图中用笔画线画出改动的导线．要求：①先在原导线上打“×”；②再画出新导线．
（3）实验了一次，小明记录的电流值如右上表所示，并且马上得出了结论：①并联电路各支路电流相等；②干路中的电流等于各支路中的电流之和．请你对上述结论进行评估，写出两点评估建议：
①
②
。
初中物理试卷第2页，共2页
