光的折射
一、光的折射

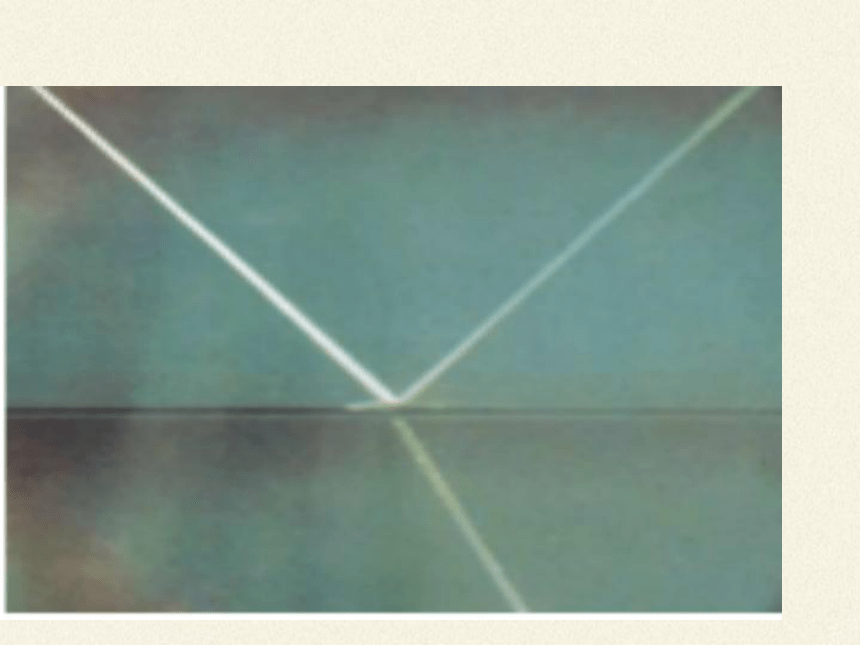

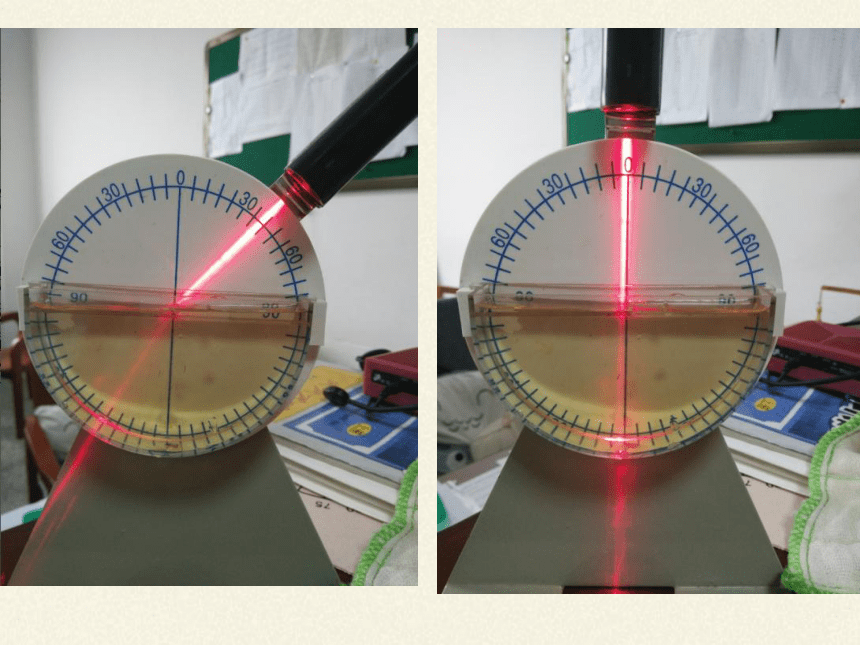

光从一种介质斜射入另一种介质时，传播方向会发生偏折的现象,叫做光的折射。

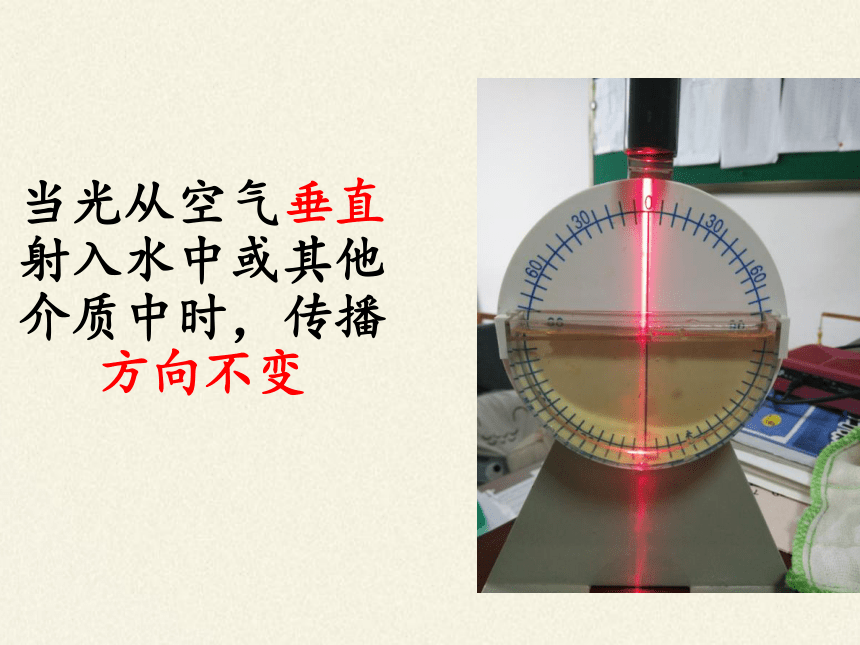

当光从空气垂直射入水中或其他介质中时，传播方向不变
i
γ
B
空气
水（玻璃）
入射光线

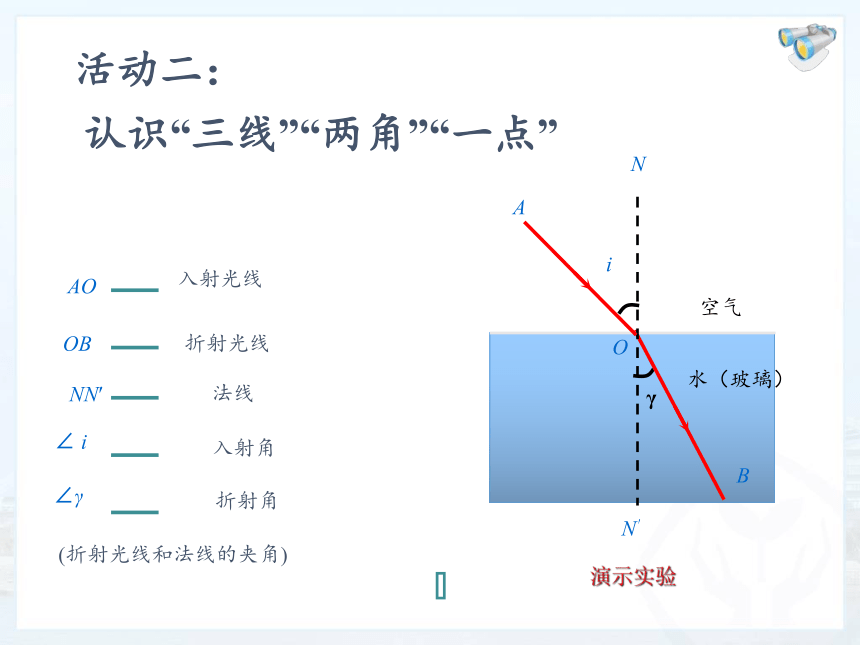

　活动二：
认识“三线”“两角”“一点”
折射光线
法线
入射角
折射角
AO
OB
NN′
∠ i
∠γ

(折射光线和法线的夹角)

N
N′
A
O
演示实验

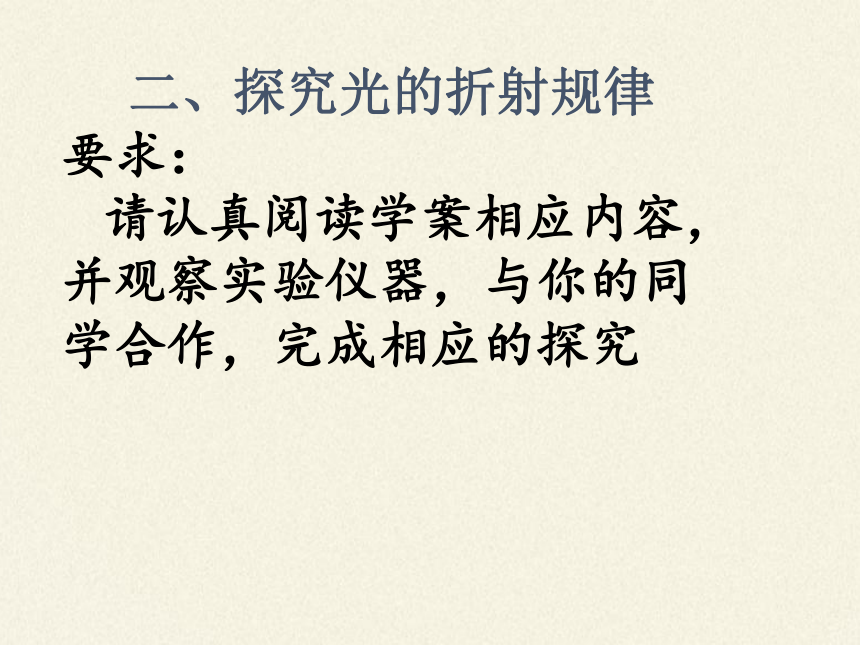

二、探究光的折射规律
要求：
请认真阅读学案相应内容，并观察实验仪器，与你的同学合作，完成相应的探究

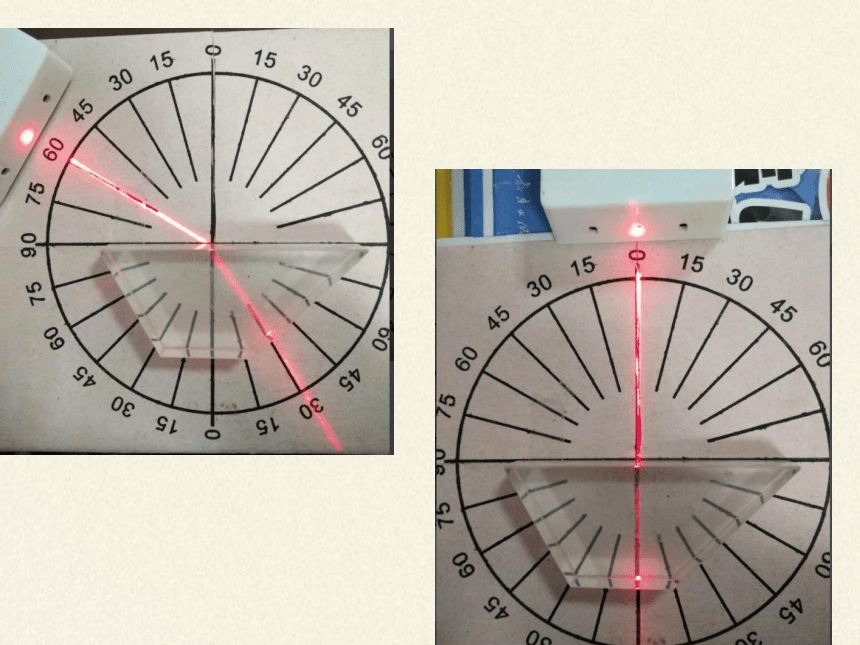

光在空气和玻璃砖中的折射

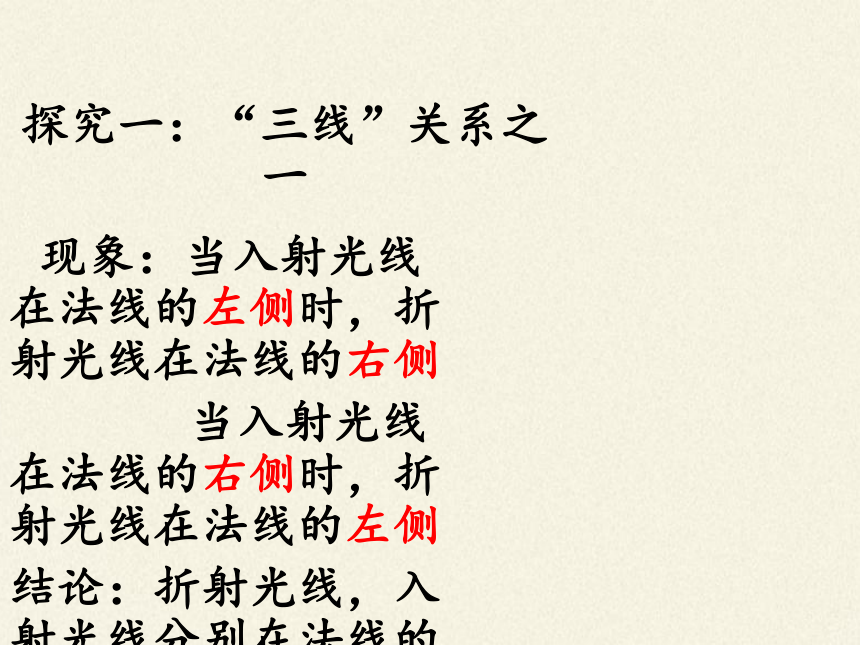

探究一：“三线”关系之一

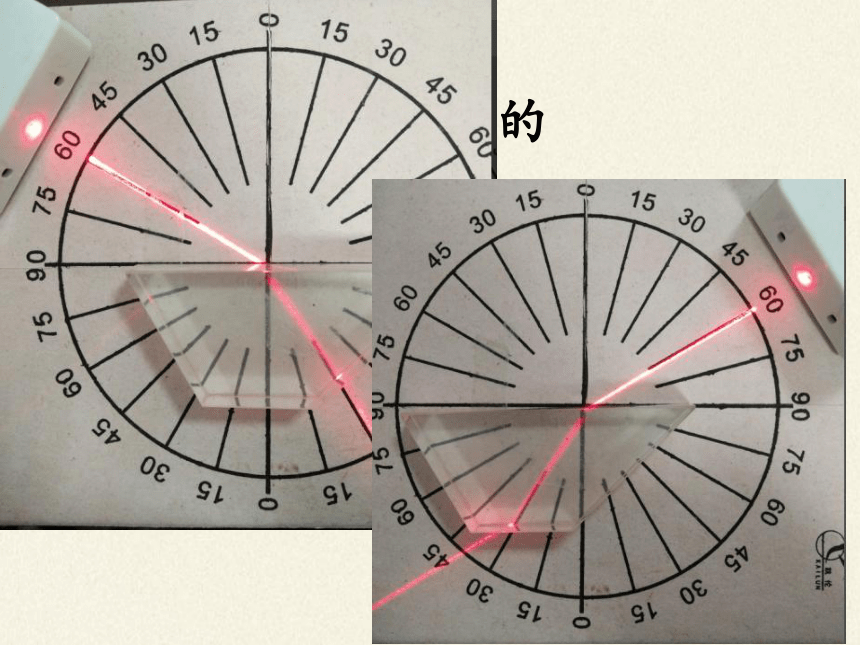

现象：当入射光线在法线的左侧时，折射光线在法线的右侧
当入射光线在法线的右侧时，折射光线在法线的左侧
结论：折射光线，入射光线分别在法线的两侧

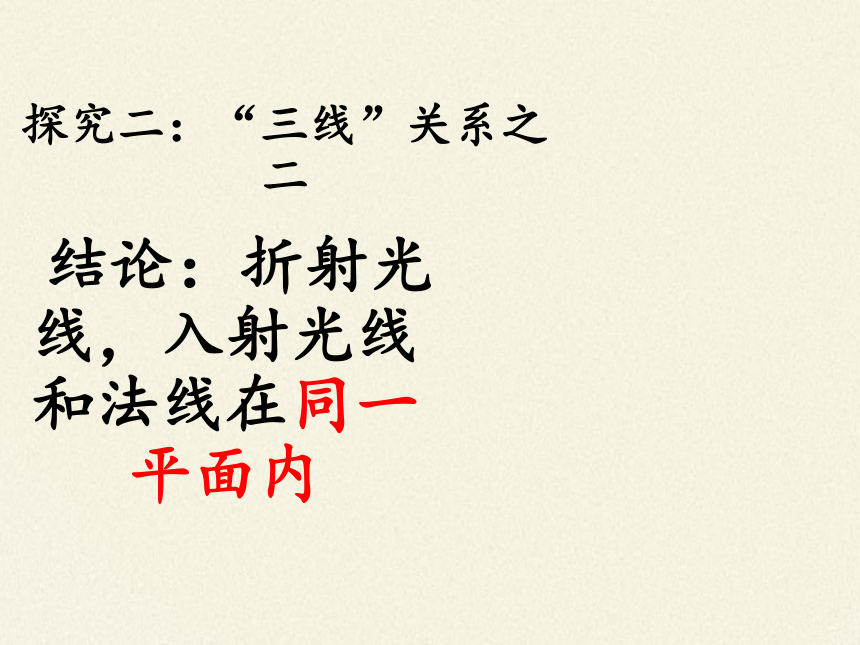

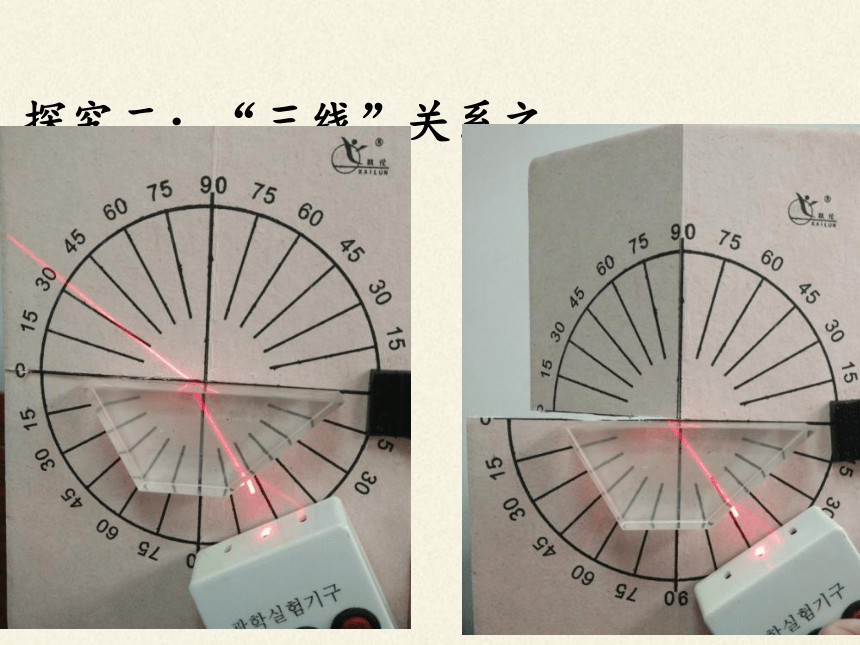

探究二：“三线”关系之二
探究二：“三线”关系之二
结论：折射光线，入射光线和法线在同一平面内
探究三：“两角”关系之一
现象：
折射角和入射角大小不相等
入射角增大，折射角也增大
入射角减小，折射角也减小

“两角”关系
结论：
在折射现象中，折射角和入射角 不相等 并且，折射角随入射角的改变而改变
光由空气斜射入水中
当光由空气斜射入水中时，折射角小于入射角，即折射光线向法线法线方向偏折。
光由空气斜射入玻璃砖中
当光由空气斜射入玻璃中时，折射角小于入射角，即折射光线向法线方向偏折。
探究二：“两角”关系之二
结论：
当光从空气斜射入水中或其他介质中时，折射角小于入射角，折射光线向法线方向偏折
拓展探究：“两角”关系之延伸
当光从水中斜射入空气中，折射情况会怎样？
请你试一试！
光从水中斜射入空气中
当光由水中斜射入空气中，折射角大于入射角
此时，折射光线远离法线
光从玻璃斜射入空气中
光从玻璃斜射入空气中，折射角大于入射角
此时，折射光线远离法线
拓展探究：“两角”关系之延伸
当光从空气入射，在水或玻璃中折射时，入射角大（此时入射角在空气中）
即：空气中的“角”大
拓展探究：“两角”关系之延伸
当光从水或玻璃中入射，在空气中折射时，折射角大（此时折射角在空气中）
即：空气中的“角”大
拓展探究：“两角”关系之延伸
结论：在折射现象中，当光从空气斜射入水或玻璃等其他介质时，折射光线靠近法线，反之，则远离法线；
探究五：光路的可逆性
在光的反射现象中，光路是可逆的，那么在折射现象中，光路可逆么？
综上所述
在光的折射现象中：
折射光线，入射光线和法线在同一平面，且折射光线，入射光线分别位于法线的两侧；
折射角与入射角不相等，折射角随入射角的改变而改变，
“空气中的角”较大；
在折射现象中，光路是可逆的。
三、生活中的折射现象
插入水中的筷子会怎么样？
法线
筷子反射的光线在水面处发生折射后进入眼睛
三、生活中的折射现象
讨论：怎样才能叉到鱼
