第3节　凸透镜成像的规律
照相机成
投影仪
放大镜
倒立、缩小的实像。
成倒立、放大的实像。
成正立、放大的虚像。

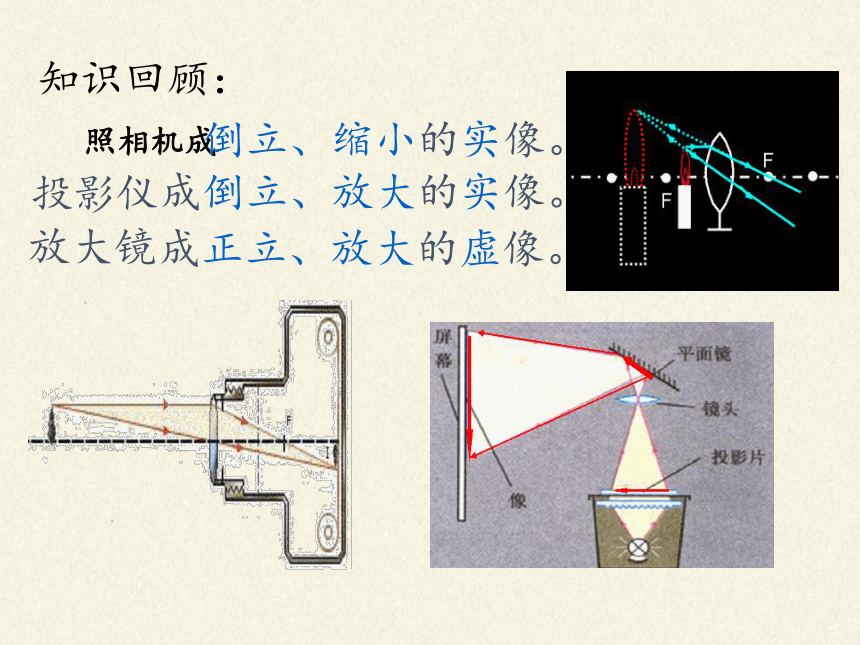

知识回顾：
一、提出问题：
像的大小、正倒、虚实跟物体的位置有什么关系？
二、猜想和假设

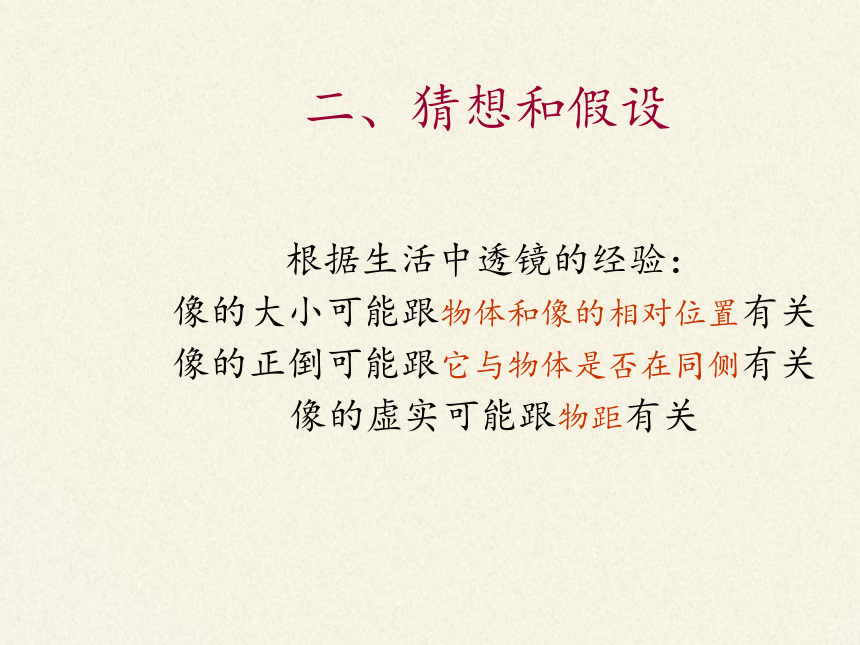

根据生活中透镜的经验：
像的大小可能跟物体和像的相对位置有关
像的正倒可能跟它与物体是否在同侧有关
像的虚实可能跟物距有关
三、设计实验
凸透镜焦距f＝ cm
物 距
像 的 性 质
物 距
U与f的关系
(cm)
大小
正倒立
虚实像
(cm)
v与f的关系
u>2f
fu实验器材：
凸透镜、光屏、蜡烛、光具座、火柴。

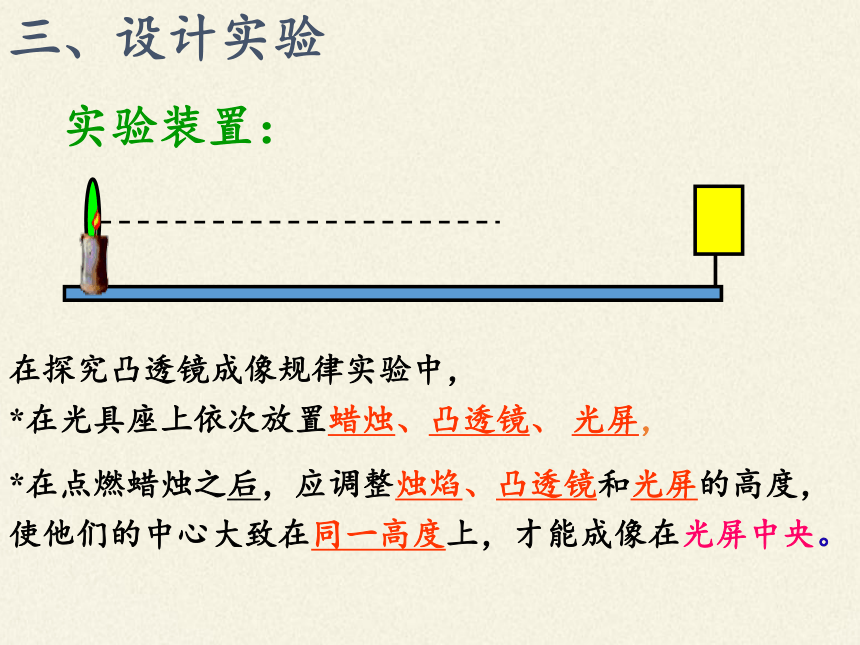

实验装置：
三、设计实验
在探究凸透镜成像规律实验中，
*在光具座上依次放置蜡烛、凸透镜、 光屏，
*在点燃蜡烛之后，应调整烛焰、凸透镜和光屏的高度，
使他们的中心大致在同一高度上，才能成像在光屏中央。

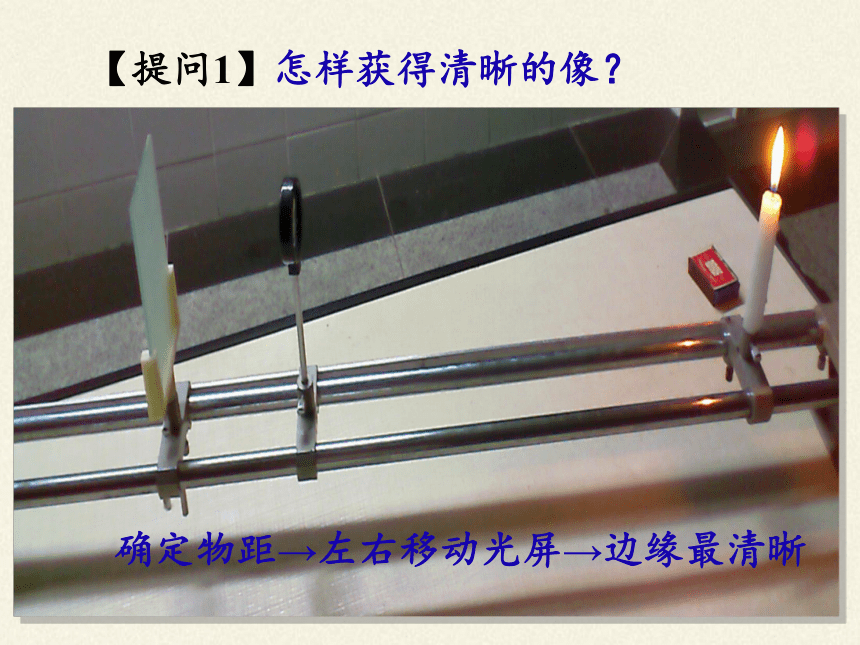

【提问1】怎样获得清晰的像？
确定物距→左右移动光屏→边缘最清晰

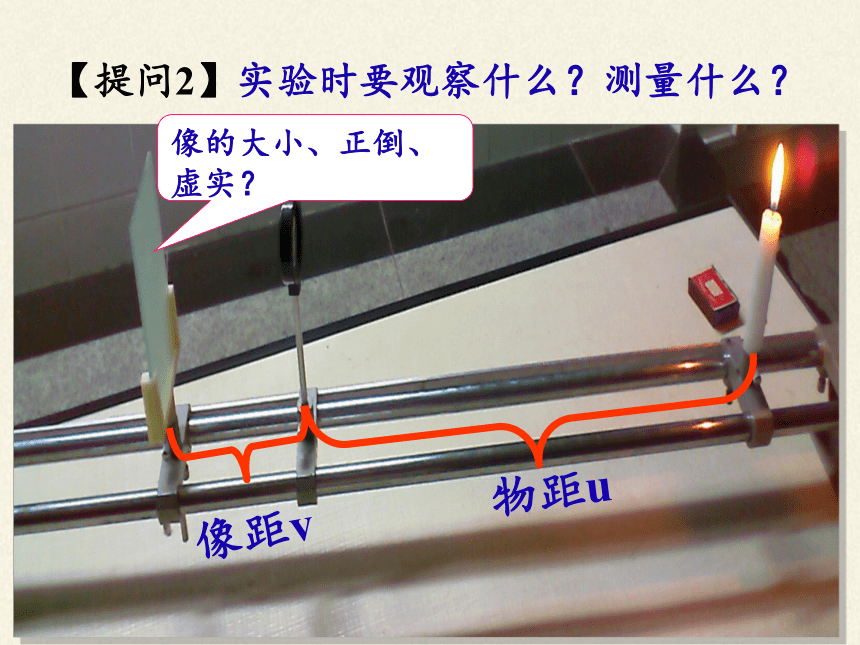

【提问2】实验时要观察什么？测量什么？
像距v
物距u
像的大小、正倒、虚实？
【提问3】如何测量物距和像距？
48cm
56.8cm
物距u=
8.8cm
四、进行实验
实验步骤：参看《中学物理学生实验册》。
相关概念
实像：由实际光线会聚而成，又能成
像在光屏上的。
虚像：不是实际光线会聚而成，不能
成像在光屏上的。
物距：物体到透镜光心的距离 。
像距：像到透镜光心的距离 。
实验过程：
1.物体在大于二倍焦距(u>2f)处时，观察像的性质。
2.物体在大于一倍焦距小于二倍焦距(f 观察像的性质。
3.物体在小于一倍焦距(u凸透镜成像的规律实验回顾
凸透镜成像 (u>2f)
F
F
2f
物体在2倍焦距之外,在另一侧成倒立、缩小的实像。
2f
凸透镜成像 (fF
F’
2f
物体在焦点到二倍焦距之间时，在另一侧
成倒立、放大的实像。
2f
凸透镜成像 (uF
物体在焦点以内，在透镜同侧成正立、放大的虚像
F’
1.凸透镜在什么条件下成实像？
在什么条件下成虚像？
五、分析和论证
2.凸透镜在什么条件下成缩小的像？
在什么条件下成放大的像？
3.凸透镜所成的像有没有正立的实像？
有没有倒立的虚像？
u>f
uu>2f
u<2f
没有
没有
物距 /u
像距 /v
像的性质
应用
正倒
大小
虚实
u>2f
f照相机
u=f
倒立
缩小
实
fv>2f
倒立
放大
实
投影仪、电影
幻灯机
u=2f
v=2f
倒立
等大
实
测焦距f=u/2
制造平行光源
u 正立
放大
虚
放大镜
凸透镜成像规律表：
不成像、得到一束平行光
物距(u)
像距(v)
成像性质
应用举例
u>2f
f缩小、倒立的实像
照相机
fv>2f
放大、倒立的实像
投影仪
uv>u
放大、正立的虚像
放大镜
物距大于焦距时，物距变小，像距变大，像变大。
记忆口诀
一倍焦距分虚实，两倍焦距分大小；
物近像远像变大，焦点以内反变化。
凸透镜成像规律表：
评估：
光屏承接不到像的原因有哪些？
1、烛焰、凸透镜和光屏三者的
中心不在同一高度上
2、 物体放在一倍焦距以内
3、 物体放在焦点
如何调节光屏得到一个清晰的像?
答:左右移动光屏,当光屏向左和向右移动时,
像都变模糊,此时光屏上得到的就是烛焰
通过凸透镜所成的像.
小结
1、U=f是成像虚实的分界点。
当物距大于透镜的一倍焦距时，物体成实像；
当物距小于透镜的一倍焦距时，物体成虚像．
２、U=2f是成像大小的分界点。
当物距大于透镜的二倍焦距时，物体成缩小的像；
当物距小于透镜的二倍焦距时，物体成放大的像。
3、凸透镜所成的实像都是倒立的；虚像是正立的。
记 忆 口 诀：
(一倍焦距分虚实；二倍焦距分大小；物小像远大）
1.在研究凸透镜成像的实验中：
（1）用一束平行光正对凸透镜射入，经透镜后会聚于A
点，测得A点距透镜10厘米，则透镜的焦距是 。
（2）若烛焰放在距上述透镜8厘米处，经透镜可得到一个
像。（填像的性质）
（ 3）若烛焰放在此透镜前12厘米处，经透镜可得到一个
像。
（4）若烛焰放在此透镜前25厘米处，经透镜可得到一个
像。
练习：
正立 、放大、虚
倒立、放大、实
倒立、缩小、实
10cm
C
2.把凸透镜正对着太阳光，可在距透镜20 cm处得到一个
最小最亮的光斑。若将物体放在此透镜前50cm处，可在光屏上
得到一个(　　 )
A．正立、放大的虚像 B．倒立、缩小的实像
C．倒立、放大的实像 D．倒立、等大的实像
3.凸透镜的焦距为15cm，蜡烛通过凸透镜能在光屏上成一个倒立
的像，则蜡烛到透镜的距离（ ）
A.一定小于15cm B.一定大于30cm
C.一定大于15cm D.可能等于15cm
4.一凸透镜的焦距是10 cm，将点燃的蜡烛从离凸透镜50 cm处
移到15 cm处的过程中，像的大小和像距的变化情况是( 　　 )
A．像变大，像距变小 B．像变大，像距变大
C．像变小，像距变小 D．像变小，像距变大
B
B
