初中物理北师大版九年级全一册第十一章第一节认识电路同步练习（含答案）

初中物理北师大版第十一章一同步练习
一、单选题
如图为部分电路结构，用导线连接在a、b、c、d四个接线柱，下列分析正确的是
A.
若a与b，c与a连接，则、并联
B.
若a与b，c与d连接，则、串联
C.
若a与d，b与c连接，则、并联
D.
若a与d，b与c连接，则、串联
如图中的a、b是供测电流和电压的电表，下面关于a、b是电流表还是电压表的说法，正确的是
A.
a是电压表，b是电流表
B.
a是电流表，b是电压表
C.
a、b都是电流表
D.
a、b都是电压表
下列电路图中正确的是
A.
B.
C.
D.
如图，在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线，为了辨别哪两个线头为同一根导线的两端，可以用图示的测通器来测试。连接A和C，将测通器的m连接在D上，当n连接F时小灯泡发光，连接E时小灯泡不发光。由此可以确定为同一导线的两端是
A.
BE
B.
CE
C.
CF
D.
AF

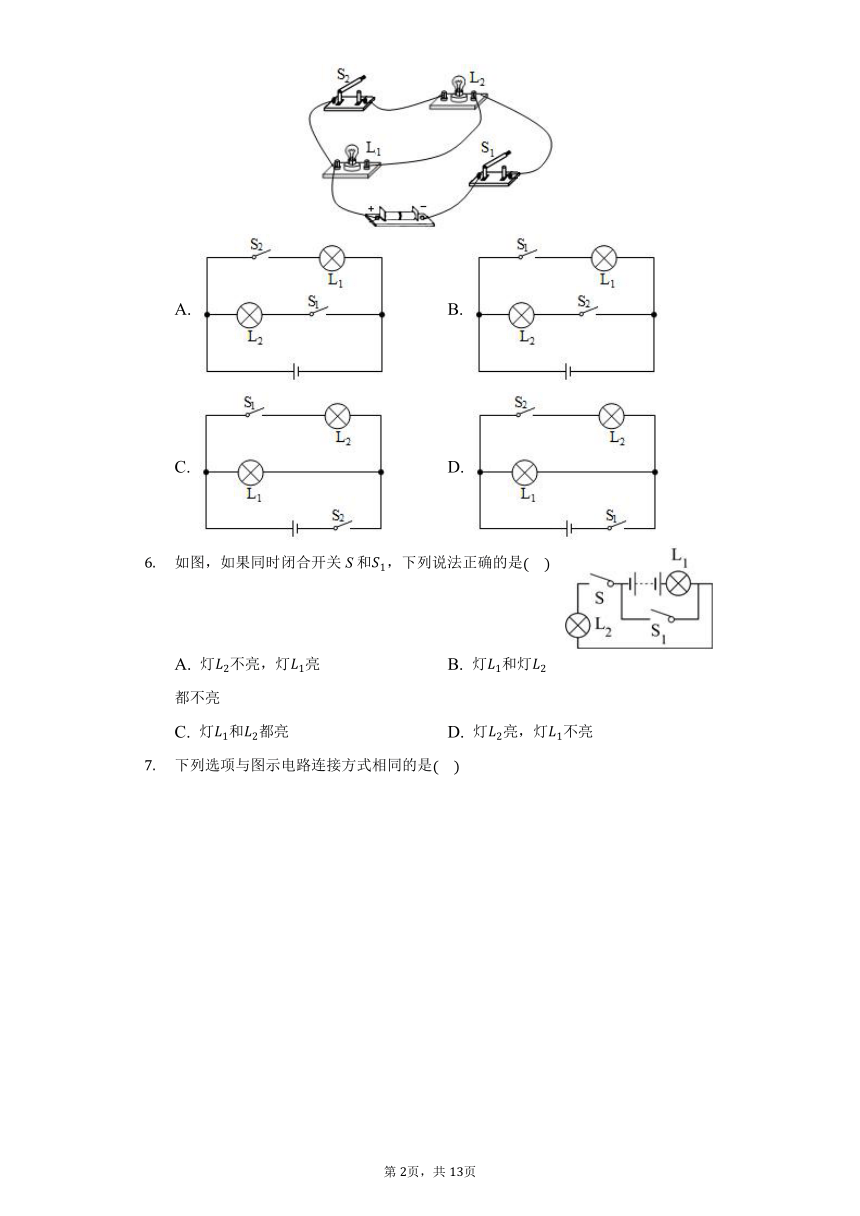

下列电路图和所示实物图相对应的是
A.
B.
C.
D.
如图，如果同时闭合开关S和，下列说法正确的是
A.
灯不亮，灯亮
B.
灯和灯都不亮
C.
灯和都亮
D.
灯亮，灯不亮

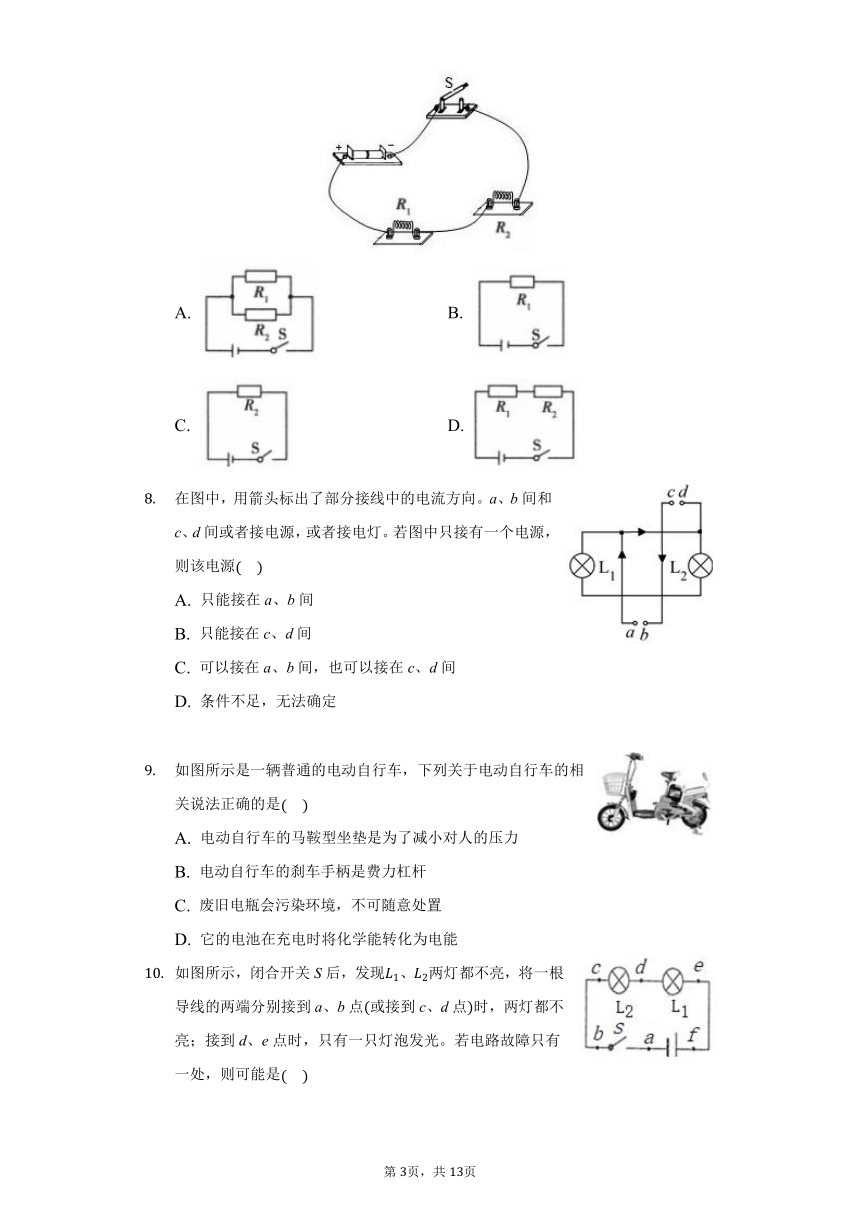

下列选项与图示电路连接方式相同的是
A.
B.
C.
D.
在图中，用箭头标出了部分接线中的电流方向。a、b间和c、d间或者接电源，或者接电灯。若图中只接有一个电源，则该电源
A.
只能接在a、b间
B.
只能接在c、d间
C.
可以接在a、b间，也可以接在c、d间
D.
条件不足，无法确定
如图所示是一辆普通的电动自行车，下列关于电动自行车的相关说法正确的是
A.
电动自行车的马鞍型坐垫是为了减小对人的压力
B.
电动自行车的刹车手柄是费力杠杆
C.
废旧电瓶会污染环境，不可随意处置
D.
它的电池在充电时将化学能转化为电能
如图所示，闭合开关S后，发现、两灯都不亮，将一根导线的两端分别接到a、b点或接到c、d点时，两灯都不亮；接到d、e点时，只有一只灯泡发光。若电路故障只有一处，则可能是
A.
灯泡灯丝断了
B.
开关S接触不良
C.
灯泡灯丝短路
D.
灯泡灯丝断了
二、填空题

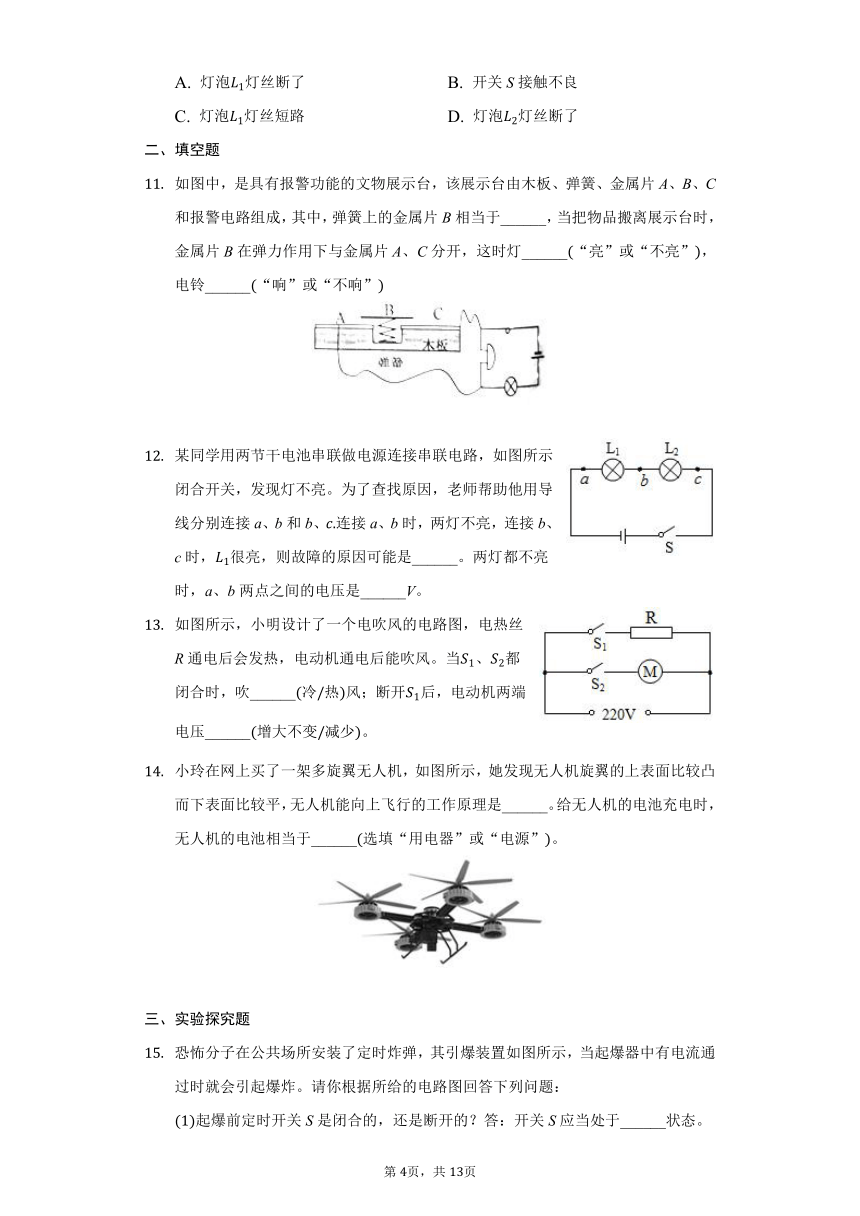

如图中，是具有报警功能的文物展示台，该展示台由木板、弹簧、金属片A、B、C和报警电路组成，其中，弹簧上的金属片B相当于______，当把物品搬离展示台时，金属片B在弹力作用下与金属片A、C分开，这时灯______“亮”或“不亮”，电铃______“响”或“不响”
某同学用两节干电池串联做电源连接串联电路，如图所示，闭合开关，发现灯不亮。为了查找原因，老师帮助他用导线分别连接a、b和b、连接a、b时，两灯不亮，连接b、c时，很亮，则故障的原因可能是______。两灯都不亮时，a、b两点之间的电压是______V。
如图所示，小明设计了一个电吹风的电路图，电热丝R通电后会发热，电动机通电后能吹风。当、都闭合时，吹______冷热风；断开后，电动机两端电压______增大不变减少。
小玲在网上买了一架多旋翼无人机，如图所示，她发现无人机旋翼的上表面比较凸而下表面比较平，无人机能向上飞行的工作原理是______。给无人机的电池充电时，无人机的电池相当于______选填“用电器”或“电源”。
三、实验探究题

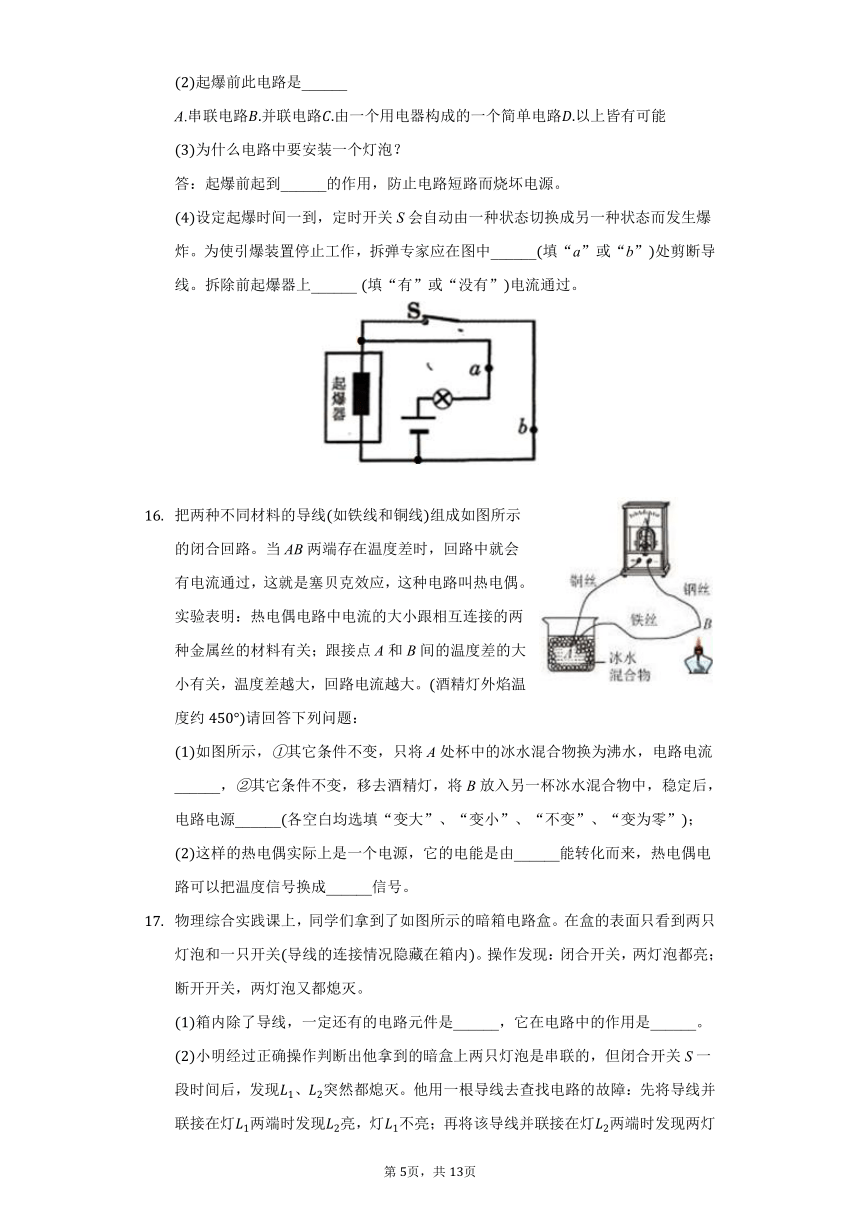

恐怖分子在公共场所安装了定时炸弹，其引爆装置如图所示，当起爆器中有电流通过时就会引起爆炸。请你根据所给的电路图回答下列问题：
起爆前定时开关S是闭合的，还是断开的？答：开关S应当处于______状态。
起爆前此电路是______
A.串联电路并联电路由一个用电器构成的一个简单电路以上皆有可能
为什么电路中要安装一个灯泡？
答：起爆前起到______的作用，防止电路短路而烧坏电源。
设定起爆时间一到，定时开关S会自动由一种状态切换成另一种状态而发生爆炸。为使引爆装置停止工作，拆弹专家应在图中______填“a”或“b”处剪断导线。拆除前起爆器上______
填“有”或“没有”电流通过。
把两种不同材料的导线如铁线和铜线组成如图所示的闭合回路。当AB两端存在温度差时，回路中就会有电流通过，这就是塞贝克效应，这种电路叫热电偶。实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的材料有关；跟接点A和B间的温度差的大小有关，温度差越大，回路电流越大。酒精灯外焰温度约请回答下列问题：
如图所示，其它条件不变，只将A处杯中的冰水混合物换为沸水，电路电流______，其它条件不变，移去酒精灯，将B放入另一杯冰水混合物中，稳定后，电路电源______各空白均选填“变大”、“变小”、“不变”、“变为零”；
这样的热电偶实际上是一个电源，它的电能是由______能转化而来，热电偶电路可以把温度信号换成______信号。
物理综合实践课上，同学们拿到了如图所示的暗箱电路盒。在盒的表面只看到两只灯泡和一只开关导线的连接情况隐藏在箱内。操作发现：闭合开关，两灯泡都亮；断开开关，两灯泡又都熄灭。
箱内除了导线，一定还有的电路元件是______，它在电路中的作用是______。
小明经过正确操作判断出他拿到的暗盒上两只灯泡是串联的，但闭合开关S一段时间后，发现、突然都熄灭。他用一根导线去查找电路的故障：先将导线并联接在灯两端时发现亮，灯不亮；再将该导线并联接在灯两端时发现两灯均不亮，由此可以判断______。
A.灯断路
B.灯断路
C.灯短路
D.灯短路
小红将自己暗箱电路盒上的一灯泡拧下，再闭合开关，发现另一灯泡仍亮，则该暗盒内的电路连接对应的电路图可能是______。
答案和解析
1.【答案】C
【解析】解：A、若a与b，c与a连接，由于c与a的连接将灯泡短路，则只有发光，故A错误；
B、若a与b，c与d连接，由于c与d的连接将灯泡短路，则只有发光，故B错误；
CD、若a与d，b与c连接，电路中都有两条电流的流通路径，则灯、并联，故C正确，D错误。
故选：C。
根据电路的状态和串联、并联的概念进行回答。把几个用电器首尾相接，连入电路就是串联。把几个用电器首首相接，尾尾相接，再连入电路，就是并联。电流不经过用电器，直接将电源连接起来，是短路。
本题考查了电路的三种状态：通路，开路断路，短路；及串联、并联的识别：关键是要看电流有几条路径，若只有一条，就是串联，若有两条或两条以上，就是并联。
2.【答案】B
【解析】解：如果b为电流表直接形成电源断路，故b为电压表；因此电流从电源正极流出经过a、灯泡回到电源负极，故a为电流表。
故选：B。
电流表串联在电路中，电压表并联在电路中，并且电压表在电路中起开路作用，电流表起导线作用分析即可。
此题主要考查电流表和电压表的使用方法，解答此类题目应明确电路的连接方法以及电表与用电器的连接方式。
3.【答案】B
【解析】解：
A、图中缺少电源，灯泡不能工作，故A错误；
B、图中有灯泡、开关，电源，闭合开关后灯泡可以正常工作，电压表测量右边灯两端的电压，电压表连接正确，故B正确；
C、图中不管开关是否闭合，右边灯泡短路，不亮，故C错误；
D、图中两灯泡并联，但电流表正负接线柱接反了，故D错误。
故选：B。
完整的电路由电源、用电器、开关、导线组成；
电压表要并联在电路中，正负接线柱要接正确；
用电器短路部分电路短路：是指用一根导线将某用电器的两端直接连接起来。
电流表要串联在电路中，正负接线柱要接正确。
本题的关键是知道电路的基本组成，同时知道电压表和电流表的正确接法。
4.【答案】A
【解析】解：因为连接A和C，将测通器的m连接在D上，当n连接F时小灯泡发光，说明DACF连通，BE为同一根导线的两端，故A正确。
故选：A。
将AC相连接，选择D、E、F中的任两个接在mn之间，若灯亮为通路说明所连接的四个线头之间是通路从而判断另两个之间为一根导线。
本题利用了电路是通路时，电灯能发光来辨别哪两个线头属于同一根导线。
5.【答案】D
【解析】解：
由实物图可知，两灯并联，开关在干路上控制整个电路，在支路上，由各选项电路图知，ABC与实物图不相符，D与实物图相符。
故选：D。
由实物图分析电路的连接方式和开关的作用，再选择正确的电路图。
本题考查电路的识别和判断，正确判断电路的连接方式以及开关所在位置是关键。
6.【答案】A
【解析】解：当同时闭合开关S和，被短路，电路为的基本电路，因此灯亮，灯不亮，故A正确，BCD错误。
故选：A。
当断开时，两灯是串联，同时闭合开关S和，被短路。
本题考查了电路的三种状态分析，明确电路出现断路故障时，电路中没有电流，用电器不工作；电路出现短路故障时，电路中有电流，用电器能工作。
7.【答案】D
【解析】解：
由实物图可知，两个电阻串联，开关控制整个电路。
A、图中两电阻并联，开关控制整个电路，故A不符合题意；
B、图中只有接入电路中，故B不符合题意；
C、图中只有接入电路中，故C不符合题意；
D、图中两电阻串联，开关控制整个电路，故D符合题意。
故选：D。
根据实物图分析电路的连接情况，由各选项图选择答案。
本题考查了根据实物画电路图，关键是正确分析实物图中电路元件的连接方式。
8.【答案】C
【解析】解：电流只能从电源的正极流出，由电源的负极流入；
假设ab是电源，则a为电源的正极，b为电源的负极，cd为电灯，此时电流从a出发，经cd间的电灯回到负极，电路中的两灯泡、会发生短路，此时为一个灯泡在c、d间的简单电路，故这样可以组成电路并符合题目中所标的电流方向；
假设cd是电源，则c为电源的正极，d为电源的负极，ab为电灯，此时电流从c出发，经ab间的电灯回到负极，电路中的两灯泡、仍会发生短路，此时为一个灯泡在a、b间的简单电路，故这样也可以组成电路并符合题目中所标的电流方向；
综上可知，两种情况都可以，故C正确，ABD错误。
故选：C。
解答本题应掌握：电源外部电流由电源的正极流出，经用电器后由电源的负极流入，只要不发生电源短路且符合题目中所标的电流方向就能满足要求。
本题考查电源外部电流的规律，应注意假设法的灵活应用。
9.【答案】C
【解析】解：A、电动自行车的马鞍型坐垫是为了在压力一定时，增大受力面积，减小对人的压强，故A错误；
B、电动自行车的刹车手柄使用时动力臂大于阻力臂，是省力杠杆，故B错误；
C、废旧电瓶中含有重金属等有害物质，随意丢弃会污染环境，故C正确；
D、电动自行车的电池在充电时是将电能转化为化学能，故D错误。
故选：C。
自行车中有很多地方用到了物理的知识，具体分析选项中所描述的现象或原理，结合相关知识点可逐一做出判断。
本题以电动自行车为背景，考查了减小压强的方法、杠杆的应用、能量的转化以及废旧电池的处理，属基础知识，难度不大。
10.【答案】A
【解析】解：由电路图可知，两灯泡串联，闭合开关，两灯均不亮，说明电路中某处断路，或两灯均短路，故C错误；
用一段导线的两端接触a、b两点或c、d两点时，两灯都不亮，说明此时电路仍是断路；
当导线接触d、e两点时，只有一只灯泡发光，此时导线代替了灯一定不发光，所以此时一定是灯泡发光灯丝完好，此时电路处于通路状态开关没有问题，由此说明该电路的故障是由于灯泡断路造成的，故A正确，BD错误。
故选：A。
故障包括短路和断路；当电路是通路时，电路中有电流通过或灯泡发光，否则是出现断路或短路状态。
用导线检验电路故障时，将导线与用电器并联，其它用电器能工作，此处用电器断路；其它用电器不能工作，其它用电器断路。
11.【答案】开关?
亮?
响
【解析】解：当小偷把物品搬离展示台时，弹簧上的金属片B相当于开关，当金属片B在弹力作用下与金属片AC分开时，灯泡和电铃串联，此时灯亮铃响。
故答案为：开关；亮；响。
根据电路图可知，当AC与B分离时，灯泡和电铃串联；当AC与B接触时，电铃被短路，电路为灯泡的基本电路。
本题考查电路的组成，能正确认识通路、短路以及断路三种情况。
12.【答案】断路?
0
【解析】解：闭合开关后，发现两灯不亮；用导线连接a、b时，两灯不亮，说明ab之间是正常的，其它地方断路了，此时ab间的电压为0；连接b、c时，很亮，说明与导线并联部分发生了断路现象，即断路。
故答案为：断路；0。
电路故障包括短路和断路；根据导线接入电路的情况和灯泡的发光情况确定电路的具体故障位置。
本题考查了学生能在实验操作中用导线判断电路故障的方法，是检修电路的基础。
13.【答案】热?
不变
【解析】解：
由图可知，当、都闭合时，电热丝R和电动机的连接方式是并联，所以此时吹热风；
并联电路各支路电压等于电源电压，所以断开后，电动机两端电压不变，仍等于电源电压。
故答案为：热；不变。
各电路元件首尾顺次连接的连接方式是串联；各电路元件首首相连、尾尾相连的连接方式是并联；
并联电路各支路电压等于电源电压。
本题主要考查的是并联电路特点的认识和理解以及运用物理知识解决实际问题的能力。
14.【答案】流体流速越大的位置压强越小?
用电器
【解析】解：
无人机旋翼的上表面比较凸而下表面比较平，在相同时间内，空气经过上方的路程长、速度大；经过下方的路程短、速度小。上方空气流速大、压强小；下方空气流速小、压强大。所以旋翼下方的气压大于上方的气压，便形成向上的升力；
给无人机的电池充电时，需要消耗电能，所以无人机的电池相当于用电器。
故答案为：流体流速越大的位置压强越小；用电器。
根据流体流速和压强的关系，分析无人机旋翼上下方空气流速的大小判断旋翼上下方气压的大小，来解释无人机升力的产生原因；
电源提供电能，用电器消耗电能。
此题考查了无人机的升空原理、电源与用电器的区别，是一道联系实际的应用题，难度不大。
15.【答案】闭合?
C?
保护电路?
a?
没有
【解析】解：由电路图可知，起爆前定时开关S处于闭合状态，确保起爆器中没有电流通过，因此起爆前定时开关S是闭合的；
由电路图可知，起爆前，即开关S闭合时，电流从电源正极开始经过灯泡、开关回到电源负极，起爆器被短路，因此是时电路为由一个用电器构成的一个简单电路，故选C；
当没有灯泡时，将形成电源短路，电源将被烧坏，故起爆前灯泡起保护电路的作用；
如果剪断线a，则电路处于断路状态，爆炸装置不工作。
拆除前，起爆器被导线b短路，没有电流通过起爆器，所以起爆器不工作。
故答案为：闭合；；保护电路；；没有。
由电路图可知当S闭合时起爆器被短路，则起爆器中没有电流通过；
根据开关闭合时电流的流向分析电路的结构；
导线将电源直接连接的电路叫电源短路，将会烧坏电源，是不允许的；
当S断开时起爆器有电流通过从而引爆炸弹。
据此进行分析解答。
要使用电器不工作有两种方式，即让电路处于断路或让用电器短路。
16.【答案】变小；变为零；内；电。
【解析】解：
其它条件不变，只将A?处杯中的冰水混合物换为沸水，则AB两处的温度差减小，电路电流变小；
其它条件不变，移去酒精灯，将B放入另一杯冰水混合物中，则AB两端没有温度差，电流变为零；
要产生电流，两接点间必须存在温度差，说明热电偶是将内能转化为电能的装置；
根据热电偶电路中电流的特点及产生条件可知，电流的大小直接反映了两接点间温度差的大小，即热电偶电路可以把温度信号转换成电信号；
故答案为：变小；变为零；内；电。
由于要保持两点间要有不同的温度，故从能量转化角度，热电偶消耗了内能，转化成了电能；热电偶既然是通过温度差来获得热电流。
此题是一道信息题，题目中给出新的信息，关键是从题目中总结关键的规律即产生电流的条件及影响电流大小的因素，从而考查了学生对新知识的应用。
17.【答案】电源
?
提供电压
?
A
?
D
【解析】解：
形成持续电流的条件：一是有电源；二是闭合回路。所以箱内除了导线，一定还有的电路元件是电源；电源在电路中的作用是提供电压；
在串联电路中，各用电器相互影响、不能独立工作；
闭合开关时两灯均不亮，说明电路中某处断路，或是两灯均短路；
用导线先并联在两端时，发现亮，灯不亮，说明电路通路，两灯泡不可能都短路，正常；
因导线与灯并联时，两灯均不亮，则说明灯发生了断路。
由题知，闭合开关，两灯泡都亮；断开开关，两灯泡又都熄灭；则两灯泡可能串联，也可能是并联并联时开关在干路上；
又已知小红将一灯泡拧下，再闭合开关，发现另一灯泡仍亮，说明两灯互不影响，则两灯是并联的，且开关在干路上；
A、两灯泡串联，不符合题意；B、当闭合开关时，灯泡被短路，不发光，只有发光，不符合题意；C、不闭合开关时，灯泡L1就能发光，不符合题意；故只有D符合题意。
故答案为：电源；提供电压；；。
形成持续电流的条件：一是有电源；二是闭合回路。
由图可知两灯的连接方式，根据接入导线后灯泡的亮暗判断电路故障；
根据电路中各用电器是否能独立工作、互不影响判断两灯泡的连接方式；
本题考查了串并联电路的设计与判断，掌握电路的组成元件，能运用适当的方法对电路的连接情况做出判断，是本题考查的主要内容。
